uml干货--UML14图与关系

废话不多说，以图为证

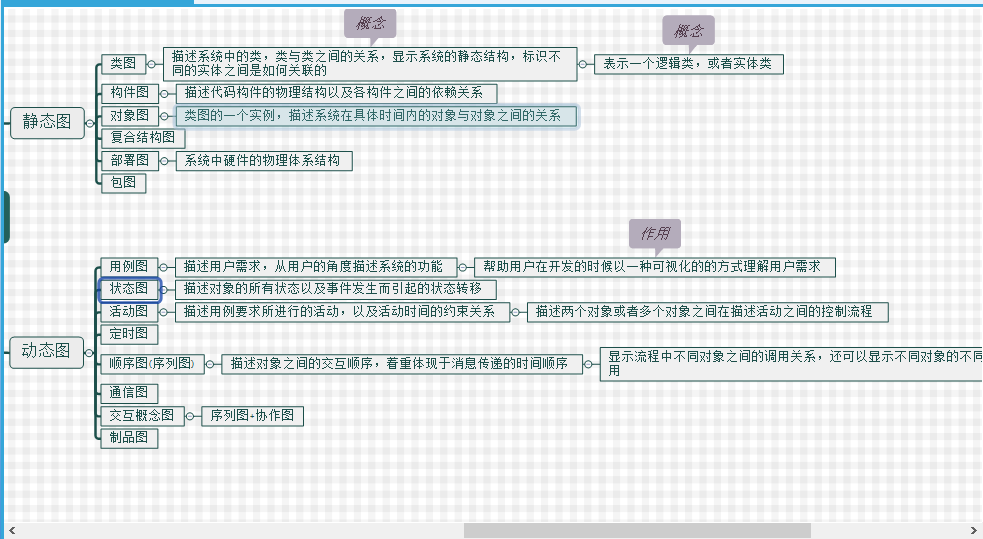

1.14图

2.关系

接下来是图片的汉字部分：

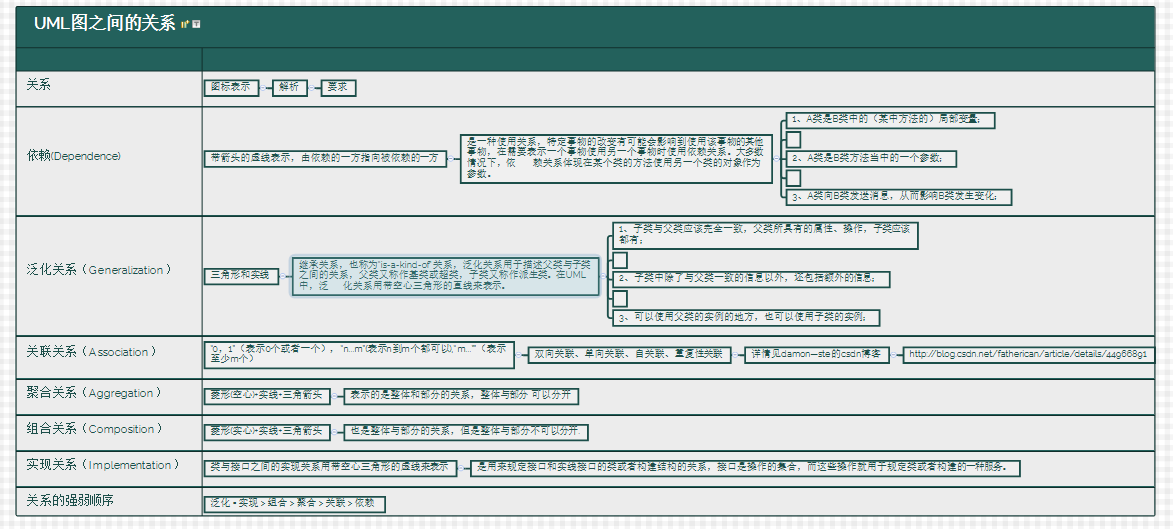

UML图之间的关系
关系
图标表示
解析
要求
依赖(Dependence)
带箭头的虚线表示，由依赖的一方指向被依赖的一方
是一种使用关系，特定事物的改变有可能会影响到使用该事物的其他事物，在需要表示一个事物使用另一个事物时使用依赖关系。大多数情况下，依 赖关系体现在某个类的方法使用另一个类的对象作为参数。
1、A类是B类中的（某中方法的）局部变量；

            2、A类是B类方法当中的一个参数；

            3、A类向B类发送消息，从而影响B类发生变化；
泛化关系（Generalization）
    三角形和实线
        继承关系，也称为“is-a-kind-of”关系，泛化关系用于描述父类与子类之间的关系，父类又称作基类或超类，子类又称作派生类。在UML中，泛      化关系用带空心三角形的直线来表示。
            1、子类与父类应该完全一致，父类所具有的属性、操作，子类应该都有；

            2、子类中除了与父类一致的信息以外，还包括额外的信息；

            3、可以使用父类的实例的地方，也可以使用子类的实例；
关联关系（Association）
    “0，1”（表示0个或者一个），“n...m”(表示n到m个都可以),“m...*”（表示至少m个）
        双向关联、单向关联、自关联、重复性关联
            详情见damon—ste的csdn博客
                http://blog.csdn.net/fatherican/article/details/44966891
聚合关系（Aggregation）
    菱形(空心)+实线+三角箭头
        表示的是整体和部分的关系，整体与部分 可以分开
组合关系（Composition）
    菱形(实心)+实线+三角箭头
        也是整体与部分的关系，但是整体与部分不可以分开.
实现关系（Implementation）
    类与接口之间的实现关系用带空心三角形的虚线来表示
        是用来规定接口和实线接口的类或者构建结构的关系，接口是操作的集合，而这些操作就用于规定类或者构建的一种服务。
关系的强弱顺序
    泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
