1 数字IC（ASIC）设计流程：
规格定制、详细设计、HDL编码、仿真验证、逻辑综合（产生网表）、静态时序分析（STA）、形式验证（对比综合后网表与HDL设计功能是否一致）。之后包括布局布线（进行硬件模块和连线资源映射）等操作，最终生成验证后的版图文件用于流片。其中综合是划分IC设计前端和后端的界限。
2 MCU结构：
它是由CPU系统、程序存储器（ROM）、数据存储器（RAM）、各种I/O端口、基本功能单元（定时器/计数器等）组成。
3 SOC低功耗技术：
在各个设计层级上均有低功耗技术：
a.工艺级：降低电源供电电压和阈值电压。
b.电路级：降低总线电压摆幅。
c.门级：同样通过低电压实现低功耗技术。
d.RTL级：主要从减少不希望的跳变入手。
e.系统级：门控技术（控制和消除不必要的寄存器活动）和异步电路（电路只在需要时工作，消除全局时钟树功耗）。
4 MOS管基本概念：
MOS中文意思是金属氧化物半导体场效应管，由栅极（G）、漏级（D）、源级（S）组成。分为PMOS和NMOS两种类型，区别在于G级高电平时，N型管导通，P型管截止。两者往往是成对出现的，即CMOS。只要一只导通，另一只则不导通，现代单片机主要是采用CMOS工艺制成的。
5 FPGA内部结构及资源：
FPGA主要由可编程单元、可编程I/O单元及布线资源构成。
可编程逻辑单元（可配置逻辑单元，CLB）由两个SLICE构成，SLICE主要包括实现组合逻辑的LUT和实现时序逻辑的触发器。FPGA内部还包含专用存储单元BRAM，运算单元DSP Slice，及专用内嵌功能单元，如：PLL、Serdes等。
6 FPGA内部LUT实现组合逻辑的原理：
LUT相当于存放逻辑表达式对应真值表的RAM。软件将逻辑表达式所有可能结果列出后存放在RAM中，输入作为RAM地址，输出为逻辑运算结果。如使用LUT模拟二输入“与”逻辑。列出真值表：00 -- 0，01 -- 0,10 -- 0,11 -- 1。此时将00 01 10 11作为地址线，依次将结果0 0 0 1存放在RAM中。当输入00时及输出0&0=0.
7 常用逻辑表达式化简公式：
左右关系为*变+，+变*
交换律：A*B = B*A A+B = B+A
结合律：(A*B)*C = A*(B*C) (A+B)+C = A+(B+C)
分配率：A(B+C) = AB+AC A+BC = (A+B)(A+C)

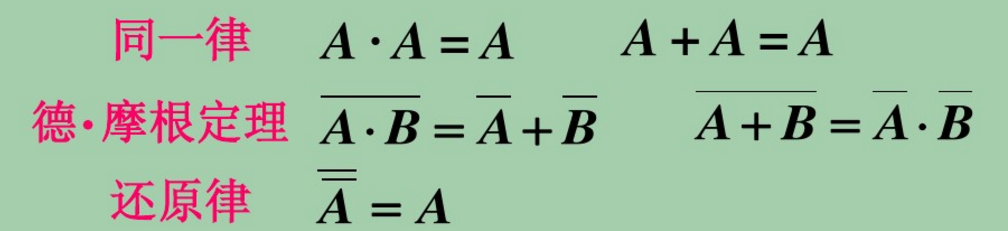

特殊定律：
8 FIR滤波器与IIR滤波器函数表达式、特点及结构：
FIR（有限冲激响应）滤波器：非递归，具有线性相位。IIR（无限冲激响应）滤波器：递归结构，非线性相位。相同阶数FIR和IIR滤波器，IIR滤波器滤波效果较好，但会产生相位失真。
FIR滤波器：
对N个采样数据进行加权和平均处理。

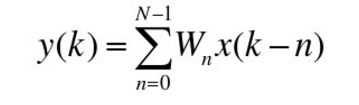

表达式：

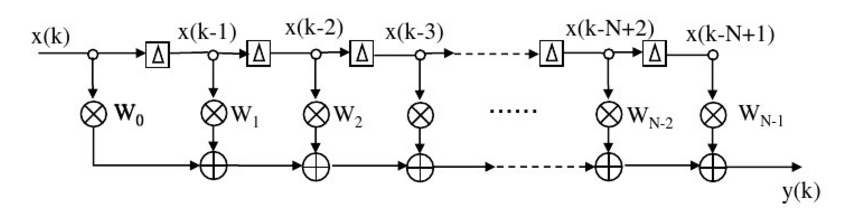

结构图：
IIR滤波器：
包含递归部分也包含非递归部分。

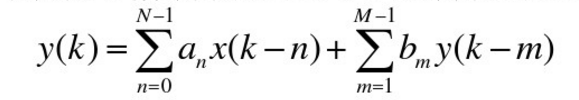

表达式：（具有N个前馈系数和M-1个反馈系数）

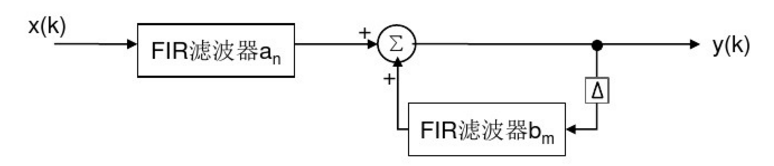

结构图：
9 N位二进制补码所能表示的数据范围（多在计算题中间接提问）
-2^(N-1) ~ 2^(N-1)-1 如N = 8，则表示范围是：-128 ~ 127.
