OpenGL 与 Go 教程（二）绘制游戏面板

欢迎回到《OpenGL 与 Go 教程》。如果你还没有看过第一节，那就要回过头去看看那一节。

你现在应该能够创造一个漂亮的白色三角形，但我们不会把三角形当成我们游戏的基本单元，是时候把三角形变成正方形了，然后我们会做出一个完整的方格。

让我们现在开始做吧！

利用三角形绘制方形

在我们绘制方形之前，先把三角形变成直角三角形。打开 main.go 文件，把 triangle 的定义改成像这个样子：

triangle = []float32{

    -0.5, 0.5, 0,

    -0.5, -0.5, 0,

    0.5, -0.5, 0,

}

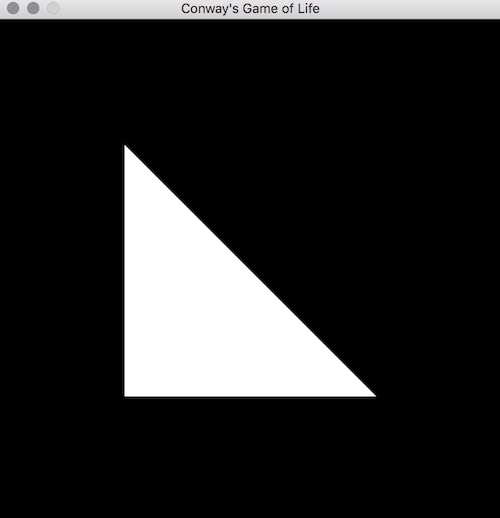

我们做的事情是，把最上面的顶点 X 坐标移动到左边（也就是变为 -0.5），这就变成了像这样的三角形：

Conway's Game of Life - 右弦三角形

很简单，对吧？现在让我们用两个这样的三角形顶点做成正方形。把 triangle 重命名为 square，然后添加第二个倒置的三角形的顶点数据，把直角三角形变成这样的：

1. square = []float32{

2.    -0.5, 0.5, 0,

3.    -0.5, -0.5, 0,

4.    0.5, -0.5, 0,

6.    -0.5, 0.5, 0,

7.    0.5, 0.5, 0,

8.    0.5, -0.5, 0,

9. }

注意：你也要把在 main 和 draw 里面命名的 triangle 改为 square。

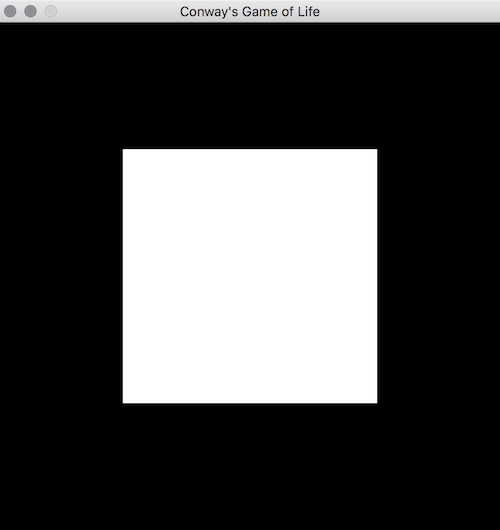

我们通过添加三个顶点，把顶点数增加了一倍，这三个顶点就是右上角的三角形，用来拼成方形。运行它看看效果：

Conway's Game of Life - 两个三角形构成方形

很好，现在我们能够绘制正方形了！OpenGL 一点都不难，对吧？

在窗口中绘制方形格子

现在我们能画一个方形，怎么画 100 个吗？我们来创建一个 cell 结构体，用来表示格子的每一个单元，因此我们能够很灵活的选择绘制的数量：

type cell struct {

    drawable uint32

    x int

    y int

}

cell 结构体包含一个 drawable 属性，这是一个顶点数组对象，就像我们在之前创建的一样，这个结构体还包含 X 和 Y 坐标，用来表示这个格子的位置。

我们还需要两个常量，用来设定格子的大小和形状：

const (

    ...

    rows = 10

    columns = 10

)

现在我们添加一个创建格子的函数：

func makeCells() [][]*cell {

    cells := make([][]*cell, rows, rows)

    for x := 0; x < rows; x++ {

        for y := 0; y < columns; y++ {

            c := newCell(x, y)

            cells[x] = append(cells[x], c)

        }

    }

    return cells

}

这里我们创建多维的切片slice，代表我们的游戏面板，用名为 newCell 的新函数创建的 cell 来填充矩阵的每个元素，我们待会就来实现 newCell 这个函数。

在接着往下阅读前，我们先花一点时间来看看 makeCells 函数做了些什么。我们创造了一个切片，这个切片的长度和格子的行数相等，每一个切片里面都有一个细胞cell的切片，这些细胞的数量与列数相等。如果我们把 rows 和 columns 都设定成 2，那么就会创建如下的矩阵：

[

    [cell, cell],

    [cell, cell]

]

还可以创建一个更大的矩阵，包含 10x10 个细胞：

[

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell],

    [cell, cell, cell, cell, cell, cell, cell, cell, cell, cell]

]

现在应该理解了我们创造的矩阵的形状和表示方法。让我们看看 newCell 函数到底是怎么填充矩阵的：

func newCell(x, y int) *cell {

    points := make([]float32, len(square), len(square))

    copy(points, square)

    for i := 0; i < len(points); i++ {

        var position float32

        var size float32

        switch i % 3 {

        case 0:

                size = 1.0 / float32(columns)

                position = float32(x) * size

        case 1:

                size = 1.0 / float32(rows)

                position = float32(y) * size

        default:

                continue

        }

        if points[i] < 0 {

                points[i] = (position * 2) - 1

        } else {

                points[i] = ((position + size) * 2) - 1

        }

    }

    return &cell{

        drawable: makeVao(points),

        x: x,

        y: y,

    }

}

这个函数里有很多内容，我们把它分成几个部分。我们做的第一件事是复制了 square 的定义。这让我们能够修改该定义，定制当前的细胞位置，而不会影响其它使用 square 切片定义的细胞。然后我们基于当前索引迭代 points 副本。我们用求余数的方法来判断我们是在操作 X 坐标（i % 3 == 0），还是在操作 Y 坐标（i % 3 == 1）（跳过 Z 坐标是因为我们仅在二维层面上进行操作），跟着确定细胞的大小（也就是占据整个游戏面板的比例），当然它的位置是基于细胞在 相对游戏面板的 X 和 Y 坐标。

接着，我们改变那些包含在 square 切片中定义的 0.5，0， -0.5 这样的点。如果点小于 0，我们就把它设置成原来的 2 倍（因为 OpenGL 坐标的范围在 -1 到 1 之间，范围大小是 2），减 1 是为了归一化 OpenGL 坐标。如果点大于等于 0，我们的做法还是一样的，不过要加上我们计算出的尺寸。

这样做是为了设置每个细胞的大小，这样它就能只填充它在面板中的部分。因为我们有 10 行 10 列，每一个格子能分到游戏面板的 10% 宽度和高度。

最后，确定了所有点的位置和大小，我们用提供的 X 和 Y 坐标创建一个 cell，并设置 drawable 字段与我们刚刚操作 points 得到的顶点数组对象（vao）一致。

好了，现在我们在 main 函数里可以移去对 makeVao 的调用了，用 makeCells 代替。我们还修改了 draw，让它绘制一系列的细胞而不是一个 vao。

func main() {

    ...

    // vao := makeVao(square)

    cells := makeCells()

    for !window.ShouldClose() {

        draw(cells, window, program)

    }

}

func draw(cells [][]*cell, window *glfw.Window, program uint32) {

    gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)

    gl.UseProgram(program)

    // TODO

    glfw.PollEvents()

    window.SwapBuffers()

}

现在我们要让每个细胞知道怎么绘制出自己。在 cell 里面添加一个 draw 函数：

func (c *cell) draw() {

    gl.BindVertexArray(c.drawable)

    gl.DrawArrays(gl.TRIANGLES, 0, int32(len(square) / 3))

}

这看上去很熟悉，它很像我们之前在 vao 里写的 draw，唯一的区别是我们的 BindVertexArray 函数用的是 c.drawable，这是我们在 newCell 中创造的细胞的 vao。

回到 main 中的 draw 函数上，我们可以循环每个细胞，让它们自己绘制自己：

func draw(cells [][]*cell, window *glfw.Window, program uint32) {

    gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)

    gl.UseProgram(program)

    for x := range cells {

        for _, c := range cells[x] {

            c.draw()

        }

    }

    glfw.PollEvents()

    window.SwapBuffers()

}

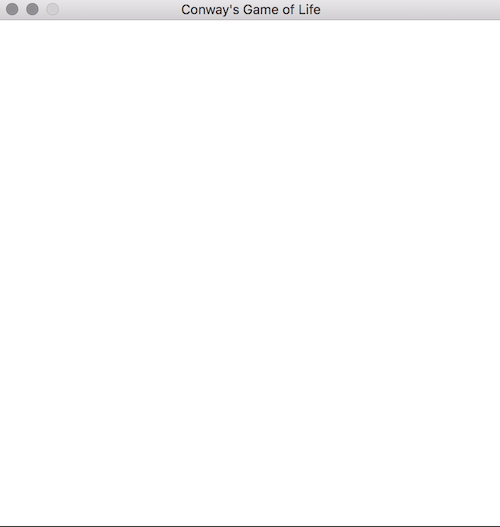

如你所见，我们循环每一个细胞，调用它的 draw 函数。如果运行这段代码，你能看到像下面这样的东西：

Conway's Game of Life - 全部格子

这是你想看到的吗？我们做的是在格子里为每一行每一列创建了一个方块，然后给它上色，这就填满了整个面板！

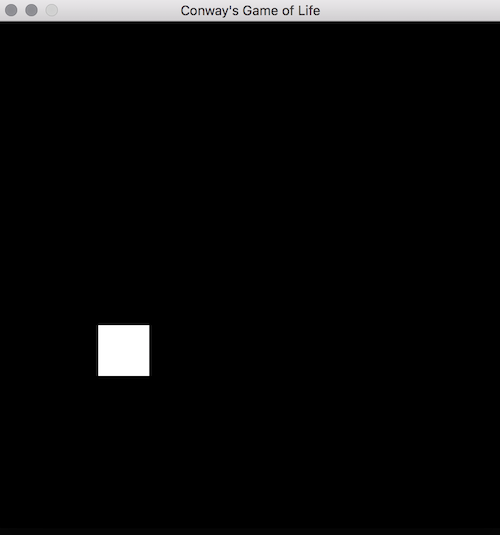

注释掉 for 循环，我们就可以看到一个明显独立的细胞，像这样：

1. // for x := range cells {

2. //     for _, c := range cells[x] {

3. //         c.draw()

4. //     }

5. // }

7. cells[2][3].draw()

Conway's Game of Life - 一个单独的细胞

这只绘制坐标在 (X=2, Y=3) 的格子。你可以看到，每一个独立的细胞占据着面板的一小块部分，并且负责绘制自己那部分空间。我们也能看到游戏面板有自己的原点，也就是坐标为 (X=0, Y=0) 的点，在窗口的左下方。这仅仅是我们的 newCell 函数计算位置的方式，也可以用右上角，右下角，左上角，中央，或者其它任何位置当作原点。

接着往下做，移除 cells[2][3].draw() 这一行，取消 for 循环的那部分注释，变成之前那样全部绘制的样子。

总结

好了，我们现在能用两个三角形画出一个正方形了，我们还有一个游戏的面板了！我们该为此自豪，目前为止我们已经接触到了很多零碎的内容，老实说，最难的部分还在前面等着我们！

在接下来的第三节，我们会实现游戏核心逻辑，看到很酷的东西！

回顾

这是这一部分教程中 main.go 文件的内容：

1. package main

3. import (

4.    "fmt"

5.    "log"

6.    "runtime"

7.    "strings"

9.    "github.com/go-gl/gl/v4.1-core/gl" // OR: github.com/go-gl/gl/v2.1/gl

10.    "github.com/go-gl/glfw/v3.2/glfw"

11. )

13. const (

14.    width  = 500

15.    height = 500

17.    vertexShaderSource = `

18.        #version 410

19.        in vec3 vp;

20.        void main() {

21.            gl_Position = vec4(vp, 1.0);

22.        }

23.    ` + "\x00"

25.    fragmentShaderSource = `

26.        #version 410

27.        out vec4 frag_colour;

28.        void main() {

29.            frag_colour = vec4(1, 1, 1, 1.0);

30.        }

31.    ` + "\x00"

33.    rows    = 10

34.    columns = 10

35. )

37. var (

38.    square = []float32{

39.        -0.5, 0.5, 0,

40.        -0.5, -0.5, 0,

41.        0.5, -0.5, 0,

43.        -0.5, 0.5, 0,

44.        0.5, 0.5, 0,

45.        0.5, -0.5, 0,

46.    }

47. )

49. type cell struct {

50.    drawable uint32

52.    x int

53.    y int

54. }

56. func main() {

57.    runtime.LockOSThread()

59.    window := initGlfw()

60.    defer glfw.Terminate()

61.    program := initOpenGL()

63.    cells := makeCells()

64.    for !window.ShouldClose() {

65.        draw(cells, window, program)

66.    }

67. }

69. func draw(cells [][]*cell, window *glfw.Window, program uint32) {

70.    gl.Clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT)

71.    gl.UseProgram(program)

73.    for x := range cells {

74.        for _, c := range cells[x] {

75.            c.draw()

76.        }

77.    }

79.    glfw.PollEvents()

80.    window.SwapBuffers()

81. }

83. func makeCells() [][]*cell {

84.    cells := make([][]*cell, rows, rows)

85.    for x := 0; x < rows; x++ {

86.        for y := 0; y < columns; y++ {

87.            c := newCell(x, y)

88.            cells[x] = append(cells[x], c)

89.        }

90.    }

92.    return cells

93. }

95. func newCell(x, y int) *cell {

96.    points := make([]float32, len(square), len(square))

97.    copy(points, square)

99.    for i := 0; i < len(points); i++ {

100.        var position float32

101.        var size float32

102.        switch i % 3 {

103.        case 0:

104.            size = 1.0 / float32(columns)

105.            position = float32(x) * size

106.        case 1:

107.            size = 1.0 / float32(rows)

108.            position = float32(y) * size

109.        default:

110.            continue

111.        }

113.        if points[i] < 0 {

114.            points[i] = (position * 2) - 1

115.        } else {

116.            points[i] = ((position + size) * 2) - 1

117.        }

118.    }

120.    return &cell{

121.        drawable: makeVao(points),

123.        x: x,

124.        y: y,

125.    }

126. }

128. func (c *cell) draw() {

129.    gl.BindVertexArray(c.drawable)

130.    gl.DrawArrays(gl.TRIANGLES, 0, int32(len(square)/3))

131. }

133. // 初始化 glfw，返回一个可用的 Window

134. func initGlfw() *glfw.Window {

135.    if err := glfw.Init(); err != nil {

136.        panic(err)

137.    }

138.    glfw.WindowHint(glfw.Resizable, glfw.False)

139.    glfw.WindowHint(glfw.ContextVersionMajor, 4)

140.    glfw.WindowHint(glfw.ContextVersionMinor, 1)

141.    glfw.WindowHint(glfw.OpenGLProfile, glfw.OpenGLCoreProfile)

142.    glfw.WindowHint(glfw.OpenGLForwardCompatible, glfw.True)

144.    window, err := glfw.CreateWindow(width, height, "Conway's Game of Life", nil, nil)

145.    if err != nil {

146.        panic(err)

147.    }

148.    window.MakeContextCurrent()

150.    return window

151. }

153. // 初始化 OpenGL 并返回一个可用的着色器程序

154. func initOpenGL() uint32 {

155.    if err := gl.Init(); err != nil {

156.        panic(err)

157.    }

158.    version := gl.GoStr(gl.GetString(gl.VERSION))

159.    log.Println("OpenGL version", version)

161.    vertexShader, err := compileShader(vertexShaderSource, gl.VERTEX_SHADER)

162.    if err != nil {

163.        panic(err)

164.    }

166.    fragmentShader, err := compileShader(fragmentShaderSource, gl.FRAGMENT_SHADER)

167.    if err != nil {

168.        panic(err)

169.    }

171.    prog := gl.CreateProgram()

172.    gl.AttachShader(prog, vertexShader)

173.    gl.AttachShader(prog, fragmentShader)

174.    gl.LinkProgram(prog)

175.    return prog

176. }

178. // 初始化并返回由 points 提供的顶点数组

179. func makeVao(points []float32) uint32 {

180.    var vbo uint32

181.    gl.GenBuffers(1, &vbo)

182.    gl.BindBuffer(gl.ARRAY_BUFFER, vbo)

183.    gl.BufferData(gl.ARRAY_BUFFER, 4*len(points), gl.Ptr(points), gl.STATIC_DRAW)

185.    var vao uint32

186.    gl.GenVertexArrays(1, &vao)

187.    gl.BindVertexArray(vao)

188.    gl.EnableVertexAttribArray(0)

189.    gl.BindBuffer(gl.ARRAY_BUFFER, vbo)

190.    gl.VertexAttribPointer(0, 3, gl.FLOAT, false, 0, nil)

192.    return vao

193. }

195. func compileShader(source string, shaderType uint32) (uint32, error) {

196.    shader := gl.CreateShader(shaderType)

198.    csources, free := gl.Strs(source)

199.    gl.ShaderSource(shader, 1, csources, nil)

200.    free()

201.    gl.CompileShader(shader)

203.    var status int32

204.    gl.GetShaderiv(shader, gl.COMPILE_STATUS, &status)

205.    if status == gl.FALSE {

206.        var logLength int32

207.        gl.GetShaderiv(shader, gl.INFO_LOG_LENGTH, &logLength)

209.        log := strings.Repeat("\x00", int(logLength+1))

210.        gl.GetShaderInfoLog(shader, logLength, nil, gl.Str(log))

212.        return 0, fmt.Errorf("failed to compile %v: %v", source, log)

213.    }

215.    return shader, nil

216. }

编译自：https://kylewbanks.com/blog/tutorial-opengl-with-golang-part-2-drawing-the-game-board作者： Kylewbanks
