Android UI进阶之旅1--Material Design基本概念以及样式

关于Material Design的基本概念

Material Design（简称MD）：从Android5.0开始引入的，是一种全新的虚拟的设计语言（翻译为“材料设计”），其实是谷歌提倡的一种设计风格、理念、原则。是拟物设计和扁平化设计一种结合体验。还吸取了最新一些科技理念。这种设计风格是跨平台：我们在网页、IOS等地方也会经常看见。

例如：为了增加APP的层次感，可以通过设计View的Z轴坐标大小来完成。我们要兼容的时候，可以自己通过layerlist来实现。

不同人员对于Material Design的认识

1. 对于美工：遵循MD的界面设计、图标合集。

2. 对于产品经理：遵循MD界面设计、页面的跳转及动画效果、交互设计。

3. 对于开发人员：参与原型设计、辅助美工原型设计的素材准备。开发实现MD的设计----界面、动画、转场动画等等。

其中，撸代码才是我们的重点。关于更多的介绍，可以去谷歌官网MD官网，当然国内也有翻译好的文档，例如极客学院的文档：极客学院文档

Material Design的使用及开发

谷歌开放以及收集了一些最新的开源的项目(很多是自己开发的)，汇集到最新的support兼容支持包以及最新的5.X API里面。

1. android-support-v4:最低兼容到Android 1.6系统，里面有类似ViewPager等控件。

2. android-support-v7:appcompat、CardView、gridlayout、mediarouter、palette、preference、recyclerView(最低兼容到3.0)

3. v14 preference：设置页面，可以通过配置文件达到界面设计的效果。（用得比较少）

其中，v7包最低兼容到Android 2.1的系统（不同的库可能会高一些），这个工程可以让开发人员统一开发标准，在任何的系统版本下保证兼容性。（比如：Theme,value,布局，新的控件，新的动画特效实现）

Tips1：现在开发几乎都是兼容到4.0，所以一般不会出现什么兼容性问题。

Tips2：兼容包报错问题：SDK升级：API升级、兼容包的升级、工具升级。因为新的兼容包可能引入了新的类、资源等等。

Material Design初探--样式的使用

首先我们需要使用v7包，为什么要用appcompat项目呢？因为里面是谷歌精心准备的---解决android碎片化开发蛋疼的问题，让我们app编译出来在各种高低版本之间、不同的厂商生产的ROM之间显示出来的效果UI控件等有一较一致的体验。

Tips：SDK更新的历史上几个特别重要的版本：14（4.0）、19（4.4）、21（5.0），而appcompat里面就对这几个不同的版本做了兼容，如果我们使用appcompat包，系统会自动根据最近的版本来使用。

现在用Android Studio创建项目的时候默认都是使用了v7包，因此我们可以使用v7包里面的主题，并且配置相关的颜色，例如：

<style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
    <!--主色调，一般是指标题栏的颜色-->
    <item name="colorPrimary">#f00</item>
    <!--状态栏的颜色-->
    <item name="colorPrimaryDark">#0f0</item>
    <item name="android:statusBarColor">#0f0</item>
    <!--页面中所有UI控件的基本色调-->
    <item name="colorAccent">#00f</item>

    <!--以下几个我们一般不会去配置-->

    <!--背景颜色，但是我们一般不会配置，为了防止过度绘制-->
    <item name="windowBackground">#fff</item>
    <!--底部导航条的背景颜色-->
    <item name="android:navigationBarColor">#f00</item>
    <!--字体的基调颜色，实际发现没有生效-->
    <item name="textColorPrimary">#000</item>
</style>

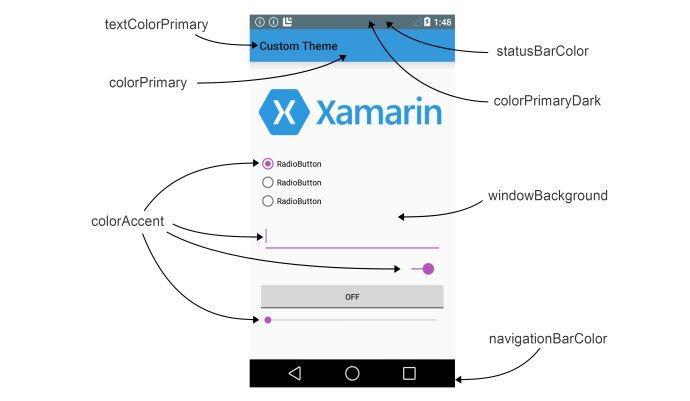

其中，各种颜色的对应关系如下图所示：


Tips1：某些属性最低的API比较高，因此需要在不同的values文件夹中配置。

Tips2：上面只是为了方便写Demo，直接把颜色写死，实际项目中我们需要自己创建colors文件。

MaterialDesign兼容性控件的使用

尤其是在appcompat-V7里面有很多为兼容而生的控件，这样就可以做到高低版本和不同的ROM之间体验一致！还可以配合appcompat的主题使用达到体验一致性。例如：

1. android.support.v7.app.AlertDialog

2. 进度条样式设置
   style="@style/Widget.AppCompat.ProgressBar.Horizontal"

3. SwipeRefreshLayout下拉刷新

4. PopupWindow、ListPopupWindow、PopupMenu、Button、EditText等等

5. android.support.v7.widget.LinearLayoutCompat 给包裹在里面的所有子控件添加间隔线（例如“关于页面”的条目）

    <android.support.v7.widget.LinearLayoutCompat
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:divider="@drawable/abc_list_divider_mtrl_alpha"
        app:dividerPadding="10dp"
        app:showDividers="beginning|middle"
        android:orientation="vertical" >

其中，showDividers属性是设置在哪一个条目的位置显示。比如只设置end，那么只会在最后一个条目的下面添加分隔线。当然，你也可以设置padding，这里就不赘述了。这里有个坑就是，只能同时设置左右Padding。

Tips：如果你的项目是使用了Material Design的话，推荐使用这些兼容性控件，否则的话就不用这么麻烦了。

扩展--LinearLayoutCompat源码分析

看源码需要有目的去看，因此我们可以先猜想：

LinearLayoutCompat是如何做到给里面的所有的child之间添加分割线的？

首先我们知道View的绘制会经过三个方法：onMearsue（测量自身和里面的所有子控件）,onLayout（摆放里面所有的子控件）,onDraw（绘制）

猜想：

1. mearsuredWidth,mearsuredHeight会变大（加上分割线）

2. 摆放子控件位置会有一定的体现（childView: left/top/right/bottom）

3. onDraw绘制的时候也会有体现（childView: left/top/right/bottom）

先看onMearsue：

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    if (mOrientation == VERTICAL) {
        measureVertical(widthMeasureSpec, heightMeasureSpec);
    } else {
        measureHorizontal(widthMeasureSpec, heightMeasureSpec);
    }
}

onMeasure分为了水平和竖直的情况，我们这次以竖直情况为例分析。我们猜想可以知道，在测量的时候，肯定加了分隔线的高度（只看核心代码）：

void measureVertical(int widthMeasureSpec, int heightMeasureSpec) {

    for (int i = 0; i < count; ++i) {
        final View child = getVirtualChildAt(i);

        //如果有分隔线，那么测量的时候就加上分割线的Drawable的高度
        if (mTotalLength > 0 && hasDividerBeforeChildAt(count)) {
            mTotalLength += mDividerHeight;
        }
    }
}

下面继续来看onLayout：

@Override
protected void onLayout(boolean changed, int l, int t, int r, int b) {
    if (mOrientation == VERTICAL) {
        layoutVertical(l, t, r, b);
    } else {
        layoutHorizontal(l, t, r, b);
    }
}

同理，我们只看layoutVertical：

void layoutVertical(int left, int top, int right, int bottom) {
    for (int i = 0; i < count; i++) {
        if (hasDividerBeforeChildAt(i)) {
            childTop += mDividerHeight;
        }
    }
}

也能看到，相关的代码。最后看绘制：

@Override
protected void onDraw(Canvas canvas) {
    if (mDivider == null) {
        return;
    }

    if (mOrientation == VERTICAL) {
        drawDividersVertical(canvas);
    } else {
        drawDividersHorizontal(canvas);
    }
}

相信看到这里就明白了。我们最后分析一些分割线是如何绘制上去的：

void drawVerticalDivider(Canvas canvas, int left) {
    mDivider.setBounds(left, getPaddingTop() + mDividerPadding,
            left + mDividerWidth, getHeight() - getPaddingBottom() - mDividerPadding);
    mDivider.draw(canvas);
}

mDivider其实是一个Drawable对象，画之前需要设置一个绘制范围，然后进行绘制即可。

原文链接：http://www.apkbus.com/blog-0-65566.html
