笑谈Android图表-MPAndroidChart

标签：

Android

MPAndroidChart是一款基于Android的开源图表库，MPAndroidChart不仅可以在Android设备上绘制各种统计图表，而且可以对图表进行拖动和缩放操作，应用起来非常灵活。MPAndroidChart显得更为轻巧和简单，拥有常用的图表类型：线型图、饼图、柱状图和散点图。

图表效果图

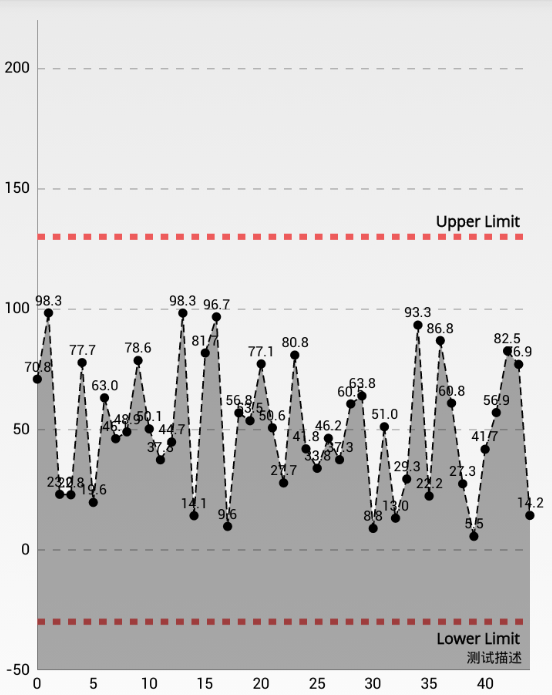

LineChart

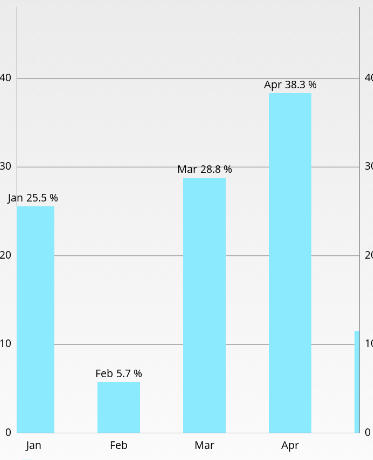

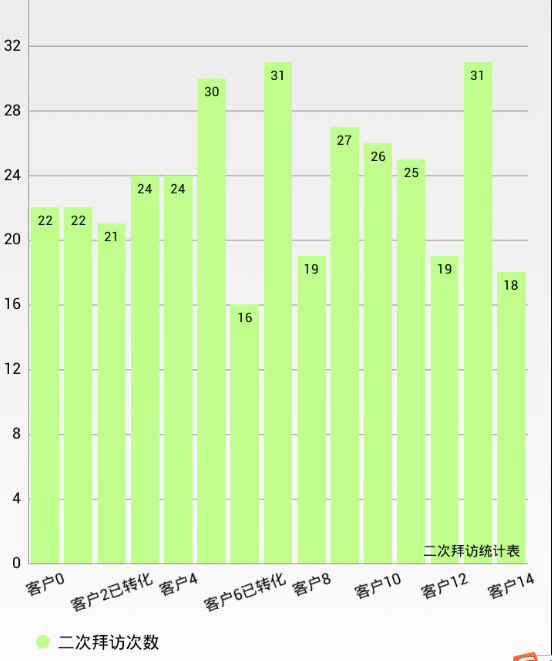

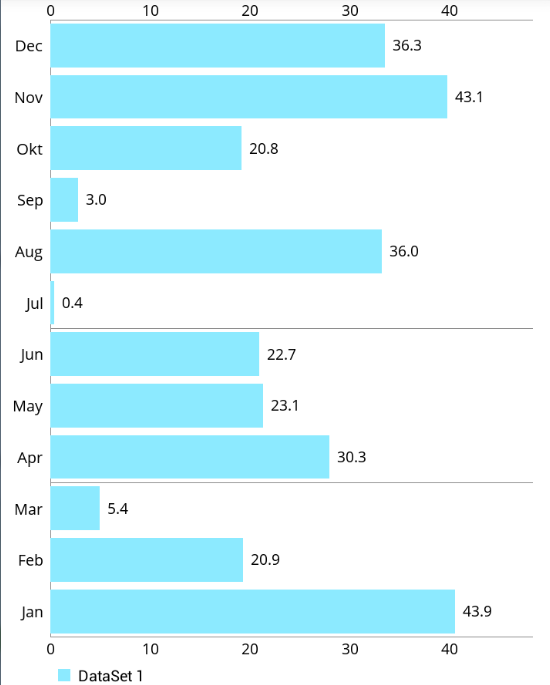

BarChart

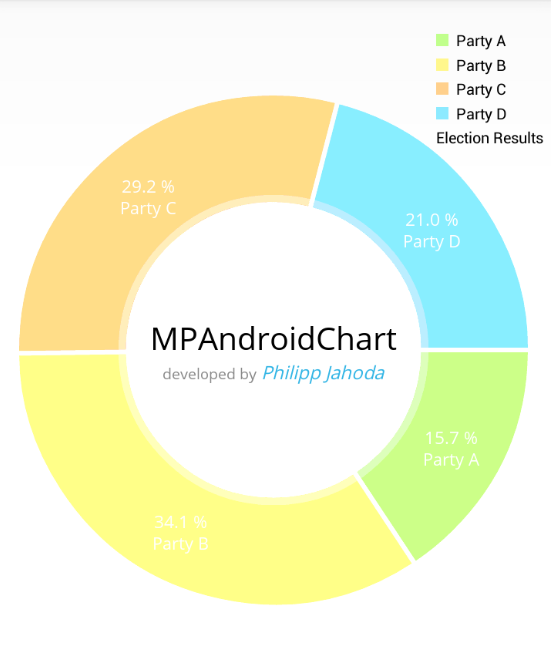

PieChart

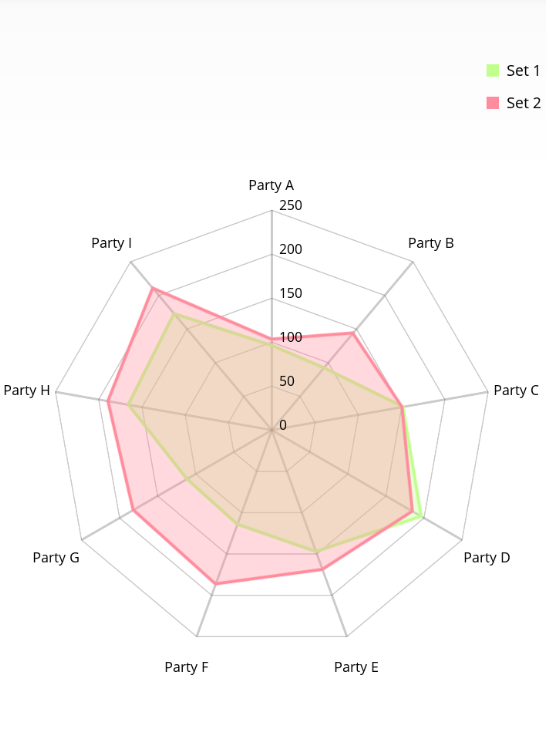

RadarChart

图表常用功能及方法介绍：

XY轴的绘制

setEnabled(boolean enabled):设置轴是否被绘制。默认绘制,false不会被绘制。
setDrawLabels(boolean enabled):设置为true打开绘制轴的标签。
setDrawAxisLine(boolean enabled): 设置为true，绘制轴线
setDrawGridLines(boolean enabled): 设置为true绘制网格线。

定义轴线样式

setTextColor(int color): 设置轴标签文本颜色。
setTextSize(float size):设置轴标签的字体大小。
setTypeface(Typeface tf):设置轴标签的自定义Typeface（Typeface.createFromAsset(getAssets(), "字体文件名");）
setGridColor(int color): 设置网格线颜色。
setGridLineWidth(float width):设置网格线宽度。
setAxisLineColor(int color):设置此轴的坐标轴的颜色。
setAxisLineWidth(float width): 设置此轴的坐标轴的宽度。
setVisibleXRangeMaximum(float maxXRange):设置x轴最多显示数据条数，（要在设置数据源后调用，否则是无效的）
enableGridDashedLine(float lineLength, float spaceLength, float phase): 显示网格线虚线模式，"lineLength"控制短线条的长度，"spaceLength"控制两段线之间的间隔长度，"phase"控制开始的点。

图表交互设置

setTouchEnabled(boolean enabled): 允许你打开或者关闭与图表的所有触摸交互的情况。
setDragEnabled(boolean enabled): 打开或关闭对图表的拖动。
setScaleEnabled(boolean enabled):打开或关闭对图表所有轴的的缩放。
setScaleXEnabled(boolean enabled): 打开或关闭x轴的缩放
setScaleYEnabled(boolean enabled): 打开或关闭y轴的缩放。
setPinchZoom(boolean enabled): 如果设置为true，挤压缩放被打开。如果设置为false，x和y轴可以被单独挤压缩放。
setHighlightEnabled(boolean enabled): 如果设置为true，在图表中选中触屏高亮。
setHighlightPerDragEnabled(boolean enabled): 设置为true时允许高亮显示拖动结束的对象在缩放到最下时。默认：true
setHighlightIndicatorEnabled(boolean enabled): 如果设置为true，指标线（或杆）将展示被选择的线的绘制的值。

自定义轴线的值

setAdjustXLabels(boolean enabled):如果被设置为true，x轴条目将依赖于它自己在进行缩放的时候。如果设置为false，x轴条目将总是保持相同。
setAvoidFirstLastClipping(boolean enabled):如果设置为true，图表将避免第一个和最后一个标签条目被减掉在图表或屏幕的边缘。
setSpaceBetweenLabels(int characters): 设置x轴标签之间的空间字符数，默认是4个。
setPosition(XAxisPosition pos):设置XAxis应该出现的位置。可以选择TOP，BOTTOM，BOTH_SIDED，TOP_INSIDE或者BOTTOM_INSIDE。
setStartAtZero(boolean enabled):如果这个打开，轴线总是有最小值0,无论什么类型的图表被展示。
setAxisMaxValue(float max):设置一个自定义的最大值为这条轴，如果设置了，这个值将不会依赖于提供的数据自动计算。
resetAxisMaxValue(): 调用这个将撤销以前设置的最大值。这意味着，你将再次允许轴自动计算它的最大值。
setAxisMinValue(float min): 设置一个自定义的最小值。如果设置了，这个值将不会依赖于你提供的数据进行自动计算。
resetAxisMinValue():调用这个方法撤销以前设置的最小值。这意味着，你将再次允许轴自动计算他的最小值。
setInverted(boolean enabled): 如果设置为true，这个轴将被反向，那意味着最高出的将到底部，最低部的到顶端。
setSpaceTop(float percent):设置在图表上最高处的值相比轴上最高值的顶端空间（总轴范围的百分比）
setSpaceBottom(float percent): 设置在图表上最低处的值相比轴上最低处值的底部空间（总轴范围的百分比）
setShowOnlyMinMax(boolean enabled): 如果打开了，这个轴将展示出它的最小值和最大值。这将忽略或者覆盖定义过的label-count。
setPosition(YAxisLabelPosition pos):设置轴标签应该被绘制的位置。INSIDE_CHART或者OUTSIDE_CHART中的一个。自定义影响轴的数值范围应该在图表被设置数据之前应用。

创建图表（LineChart举例）

布局文件: activity_barchart.xml

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent" >

    <com.github.mikephil.charting.charts.BarChart
        android:id="@+id/chart1"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_above="@+id/seekBar1" /></RelativeLayout>

BarCharts.java

package com.charts.xh.mpandroidcharts;import android.app.Activity;import android.content.Intent;import android.graphics.Color;import android.os.Bundle;import android.util.Log;import android.widget.Toast;import com.charts.xh.mpandroidcharts.com.charts.xh.utils.CustomerValueFormatter;import com.charts.xh.mpandroidcharts.com.charts.xh.utils.MyYValueFormatter;import com.github.mikephil.charting.charts.BarChart;import com.github.mikephil.charting.components.Legend;import com.github.mikephil.charting.components.Legend.LegendForm;import com.github.mikephil.charting.components.Legend.LegendPosition;import com.github.mikephil.charting.components.XAxis.XAxisPosition;import com.github.mikephil.charting.components.XAxis;import com.github.mikephil.charting.components.YAxis;import com.github.mikephil.charting.data.BarData;import com.github.mikephil.charting.data.BarDataSet;import com.github.mikephil.charting.data.BarEntry;import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.highlight.Highlight;import com.github.mikephil.charting.interfaces.datasets.IBarDataSet;import com.github.mikephil.charting.listener.OnChartValueSelectedListener;import java.util.ArrayList;public class BarCharts1 extends Activity implements
        OnChartValueSelectedListener {    private BarChart mChart;    @Override
    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_barchart);
        mChart = (BarChart) findViewById(R.id.chart1);
        mChart.setOnChartValueSelectedListener(this);
        mChart.setDescription("市场拓展表");
        mChart.setNoDataTextDescription("You need to provide data for the chart.");
        mChart.setDrawValueAboveBar(true);//将Y数据显示在点的上方

        // mChart.setDrawBorders(true);

        // scaling can now only be done on x- and y-axis separately
        mChart.setPinchZoom(true);//挤压缩放

        mChart.setDrawBarShadow(false);
        mChart.setDrawGridBackground(false);
        mChart.setScaleYEnabled(false);
        mChart.setDoubleTapToZoomEnabled(false);//双击缩放
        mChart.getXAxis().setPosition(XAxisPosition.BOTTOM);//x轴位置
        // create a custom MarkerView (extend MarkerView) and specify the layout
        // to use for it
        //自定义   MarkerView
        MyMarkerView mv = new MyMarkerView(this, R.layout.custom_marker_view);        // define an offset to change the original position of the marker
        // (optional)
        // mv.setOffsets(-mv.getMeasuredWidth() / 2, -mv.getMeasuredHeight());

        // set the marker to the chart
        mChart.setMarkerView(mv);
        Legend l = mChart.getLegend();//图例
        l.setPosition(LegendPosition.RIGHT_OF_CHART_INSIDE);
        l.setTextSize(10f);
        l.setFormSize(10f); // set the size of the legend forms/shapes
        l.setForm(LegendForm.CIRCLE);
        l.setWordWrapEnabled(true);
        l.setPosition(LegendPosition.BELOW_CHART_CENTER);

        XAxis xl = mChart.getXAxis();
        xl.setLabelRotationAngle(-20);//设置x轴字体显示角度
        //xl.setPosition(XAxisPosition.BOTTOM);


        YAxis leftAxis = mChart.getAxisLeft();        //leftAxis.setValueFormatter(new LargeValueFormatter());//
        leftAxis.setValueFormatter(new MyYValueFormatter());//自定义y数据格式化方式
        leftAxis.setDrawGridLines(false);//是否画线
        leftAxis.setSpaceTop(30f);
        leftAxis.setAxisMinValue(0f); // this replaces setStartAtZero(true)
        mChart.getAxisRight().setEnabled(false);
        setData(10);
    }    public void setData(int num) {

        ArrayList<String> xVals = new ArrayList<String>();        for (int i = 0; i < num; i++) {
            xVals.add( "小谢"+ i);
        }

        ArrayList<BarEntry> yVals1 = new ArrayList<BarEntry>();
        ArrayList<BarEntry> yVals2 = new ArrayList<BarEntry>();
        ArrayList<BarEntry> yVals3 = new ArrayList<BarEntry>();        for (int i = 0; i < num; i++) {            float val = (float) (Math.random() * num);
            yVals1.add(new BarEntry(val, i));
        }        for (int i = 0; i < num; i++) {            float val = (float) (Math.random() * num);;
            yVals2.add(new BarEntry(val, i));
        }        for (int i = 0; i < num; i++) {            float val = (float) (Math.random() * num);
            yVals3.add(new BarEntry(val, i));
        }        // create 3 datasets with different types
        BarDataSet set1 = new BarDataSet(yVals1, "一季度");        // set1.setColors(ColorTemplate.createColors(getApplicationContext(),
        // ColorTemplate.FRESH_COLORS));
        set1.setColor(Color.rgb(104, 241, 175));
        BarDataSet set2 = new BarDataSet(yVals2, "二季度");
        set2.setColor(Color.rgb(164, 228, 251));
        BarDataSet set3 = new BarDataSet(yVals3, "三季度");
        set3.setColor(Color.rgb(242, 247, 158));

        ArrayList<IBarDataSet> dataSets = new ArrayList<IBarDataSet>();
        dataSets.add(set1);
        dataSets.add(set2);
        dataSets.add(set3);

        BarData data = new BarData(xVals, dataSets);        // data.setValueFormatter(new LargeValueFormatter());

        // add space between the dataset groups in percent of bar-width
        data.setValueFormatter(new CustomerValueFormatter());
        data.setDrawValues(true);
        data.setValueTextColor(Color.BLACK);
        data.setValueTextSize(13);
        data.setGroupSpace(80f);//设置组数据间距
        //data.setValueTypeface(tf);

        mChart.setData(data);
        mChart.animateXY(800,800);//图表数据显示动画
        mChart.setVisibleXRangeMaximum(15);//设置屏幕显示条数
        mChart.invalidate();
    }    @Override
    public void onValueSelected(Entry e, int dataSetIndex, Highlight h) {
        Log.i("Activity", "Selected: " + e.toString() + ", dataSet: "
                + dataSetIndex);
        Toast.makeText(this, e.getXIndex()+"valu"+e.getVal()+e.getData(),
    }    @Override
    public void onNothingSelected() {
        Log.i("Activity", "Nothing selected.");
    }
}

MyMarkerView .java

package com.charts.xh.mpandroidcharts;import android.content.Context;import android.widget.TextView;import com.github.mikephil.charting.components.MarkerView;import com.github.mikephil.charting.data.CandleEntry;import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.highlight.Highlight;import com.github.mikephil.charting.utils.Utils;/**
 * Custom implementation of the MarkerView.
 *
 * @author Philipp Jahoda
 */public class MyMarkerView extends MarkerView {    private TextView tvContent;    public MyMarkerView(Context context, int layoutResource) {        super(context, layoutResource);

        tvContent = (TextView) findViewById(R.id.tvContent);
    }    // callbacks everytime the MarkerView is redrawn, can be used to update the
    // content (user-interface)
    @Override
    public void refreshContent(Entry e, Highlight highlight) {        if (e instanceof CandleEntry) {

            CandleEntry ce = (CandleEntry) e;

            tvContent.setText("" + Utils.formatNumber(ce.getHigh(), 0, true));
        } else {

            tvContent.setText("" + Utils.formatNumber(e.getVal(), 0, true));
        }
    }    @Override
    public int getXOffset(float xpos) {        // this will center the marker-view horizontally
        return -(getWidth() / 2);
    }    @Override
    public int getYOffset(float ypos) {        // this will cause the marker-view to be above the selected value
        return -getHeight();
    }
}

MyMarkerView 布局文件 custom_marker_view.xml

<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="wrap_content"
    android:layout_height="40dp"
    android:background="@drawable/marker2" >

    <TextView
        android:id="@+id/tvContent"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_centerHorizontal="true"
        android:layout_marginTop="7dp"
        android:layout_marginLeft="5dp"
        android:layout_marginRight="5dp"
        android:text=""
        android:textSize="12dp"
        android:textColor="@android:color/white"
        android:ellipsize="end"
        android:singleLine="true"
        android:textAppearance="?android:attr/textAppearanceSmall" /></RelativeLayout>

Y轴线数据格式化 MyYValueFormatter .java

package com.charts.xh.mpandroidcharts.com.charts.xh.utils;import com.github.mikephil.charting.components.YAxis;import com.github.mikephil.charting.formatter.YAxisValueFormatter;import java.text.DecimalFormat;public class MyYValueFormatter implements YAxisValueFormatter {    private DecimalFormat mFormat;    public MyYValueFormatter() {
        mFormat = new DecimalFormat("###,###,###,##0");
    }    @Override
    public String getFormattedValue(float value, YAxis yAxis) {        return mFormat.format(value);
    }
}

Gradle 依赖

repositories {
    maven { url "https://jitpack.io" }
}

dependencies {
    compile 'com.github.PhilJay:MPAndroidChart:v2.2.5'}

MPAndroidCharts常见问题

1 . 如何显示隐藏Y轴线及自定义轴线的显示样式

mChart.getAxisLeft().setEnabled(false) //隐藏Y轴左边轴线，此时标签数字也隐藏

mChart.getAxisRight().setEnabled(false) //隐藏Y轴右边轴线，此时标签数字也隐藏
如果想隐藏轴线但是想显示数字标签：
mChart.getAxisRight().setDrawAxisLine(false);

2 . Y轴线数据标签怎么自己控制显示个数

mChart.getAxisLeft().setLabelCount(8, false);//此时设置了分8个，可根据自己喜好设置

3 . 怎么设置轴线颜色，宽度等信息

YAxis leftAxis = mChart.getAxisLeft();

leftAxis . setPosition(YAxisLabelPosition.OUTSIDE_CHART);/ /显示轴线内部INSIDE_CHART
leftAxis.setAxisLineColor(Color.parseColor("#ff0000"));//设置轴线颜色：leftAxis.setAxisLineWidth(1);// 设置轴线宽度
leftAxis.setTextSize(20);//设置y轴标签字体大小
leftAxis.setTypeface();//设置自定义字体
leftAxis.setDrawGridLines(Boolean );//设置是否显示网格线，

4 . 怎么将Y轴线数据前面加上￥人民币符号

import com.github.mikephil.charting.components.YAxis;import com.github.mikephil.charting.formatter.YAxisValueFormatter;import java.text.DecimalFormat;public class MyYValueFormatter implements YAxisValueFormatter {    private DecimalFormat mFormat;    public MyYValueFormatter() {
        mFormat = new DecimalFormat("###,###,###,##0");
    }    @Override
    public String getFormattedValue(float value, YAxis yAxis) {        return "￥"+mFormat.format(value);
    }
}

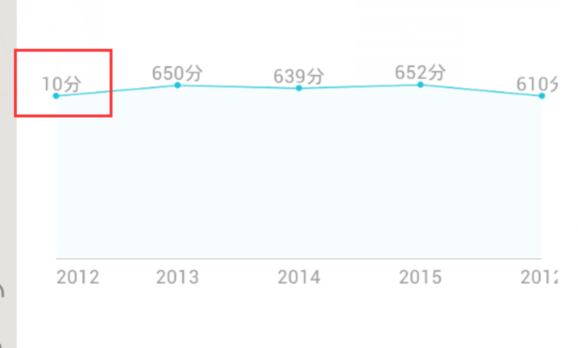

5 . 图表里面边缘标签数据显示不全，显示到界面外面如何处理

mChart.setExtraLeftOffset(float);
mChart.setExtraTopOffset(float);
mChart.setExtraRightOffset(float);
mChart.setExtraBottomOffset(float);

mChart.setExtraOffsets(float left, float top, float right, float bottom);//此种方法可以一次设置上下左右偏移量。根据自己数据哪个地方显示不全，对应调用方法。

6 . 怎么实现X轴对应的Y数据显示整型

import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.formatter.ValueFormatter;import com.github.mikephil.charting.utils.ViewPortHandler;import java.text.DecimalFormat;public class CustomerValueFormatter implements ValueFormatter {    private DecimalFormat mFormat;
    public CustomerValueFormatter() {        //此处是显示数据的方式，显示整型或者小数后面小数位数自己随意确定
        mFormat = new DecimalFormat("###,###,###,##0");
    }    @Override
    public String getFormattedValue(float value, Entry entry, int dataSetIndex, ViewPortHandler viewPortHandler) {        return mFormat.format(value);//数据前或者后可根据自己想要显示的方式添加
    }
}

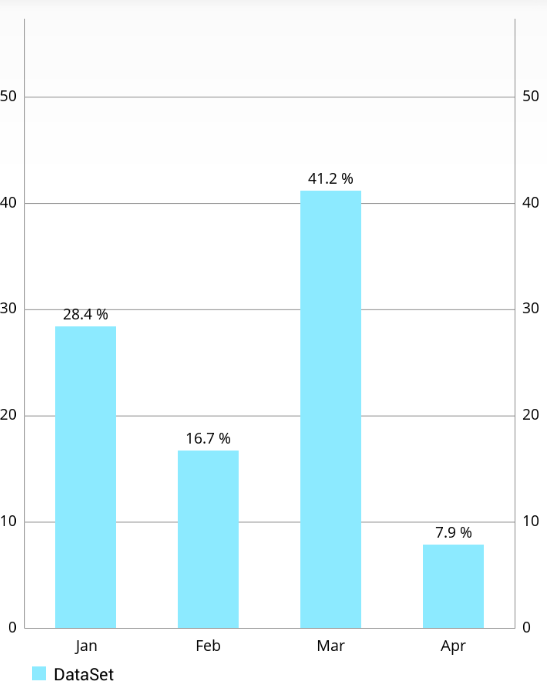

注：百分比源码自带PercentFormatter，当然上面自定义可以定义你任何想要的方式。

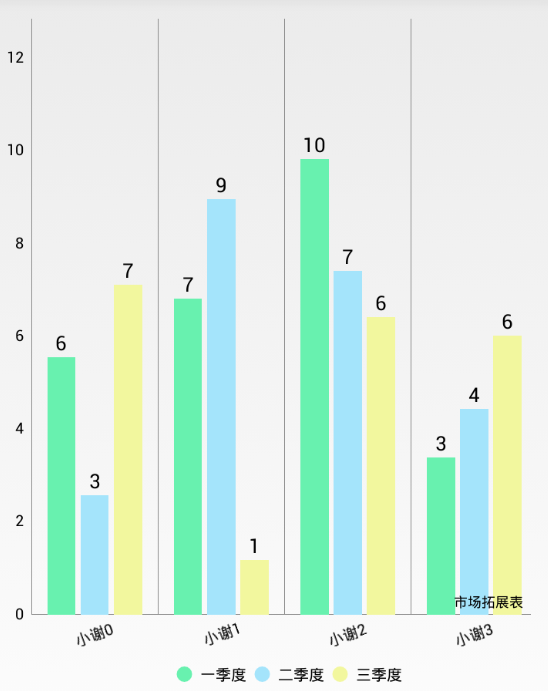

7 . 将x轴标签倾斜显示（如问题6里面x轴标签效果）

XAxis xl = mChart.getXAxis();
xl.setLabelRotationAngle(-20);//设置x轴字体显示角度xl.setPosition(XAxisPosition.BOTTOM);//设置X轴的位置TOP, BOTTOM, BOTH_SIDED, TOP_INSIDE, BOTTOM_INSIDExl.setSpaceBetweenLabels(int spaceCharacters)//设置Lable之间的距离（字符），小于距离将不显示，需要放大图标才能看到

8 . 设置x轴对应y数据

data.setDrawValues(false);//隐藏数据data.setValueTextSize(20f);//设置字体大小data.setValueTypeface(mTf);//自定义字体setValueTextColor(int color)//设置字体颜色setValueTextColors(List<Integer> colors)//可设置多种颜色

9 . Barchart表设置柱体之间的距离无效

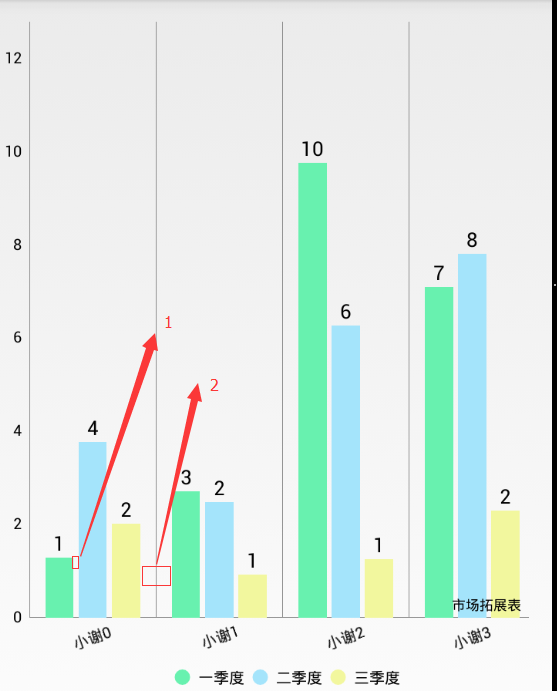

BarChart柱体间距有两种方式，如上图的1和2：

设置1间距

BarDataSet set1 = new BarDataSet(yVals1, "DataSet");
set1.setBarSpacePercent(50f);

设置2间距

data.setGroupSpace(float);//设置一页显示的数据条数，超出的数量需要滑动查看：

所以设置间距要看你的数据，及设置的是哪个间距，只有调用对应的方法间距才能生效。由于这个间隔设置是按百分比的，如果数据较多用户体验会很差，可以适当配合问题10设置一页显示的数量，可美观界面。

10 . 一个页面显示的数据太多了，都不看清楚，怎么样设置一个页面显示固定条数的数据，如果数据太多需要手动滑动看到

//设置一页显示的数据条数，超出的数量需要滑动查看：mChart.setVisibleXRangeMaximum(int);//需要在设置数据源后生效barChart.setVisibleXRangeMinimum();//设置最少数量，不常用。注：上面方法老的版本是没用此方法的可以用：
setVisibleXRange(float minXRange, float maxXRange)

11 . 如何设置图例样式

Legend l = mChart.getLegend();//l.setEnable(false);//不显示图例，默认true 显示/**图例位置的枚举类有下面几种：
    RIGHT_OF_CHART, RIGHT_OF_CHART_CENTER, RIGHT_OF_CHART_INSIDE,
    LEFT_OF_CHART, LEFT_OF_CHART_CENTER, LEFT_OF_CHART_INSIDE,
    BELOW_CHART_LEFT, BELOW_CHART_RIGHT, BELOW_CHART_CENTER,
    ABOVE_CHART_LEFT, ABOVE_CHART_RIGHT, ABOVE_CHART_CENTER,
    PIECHART_CENTER
*/l.setPosition(LegendPosition.RIGHT_OF_CHART_INSIDE);//设置图例的位置        l.setTextSize(10f);
l.setFormSize(10f); // set the size of the legend forms/shapesl.setForm(LegendForm.CIRCLE);//设置图例形状， SQUARE(方格) CIRCLE（圆形） LINE（线性）l.setWordWrapEnabled(true);//此方法影响性能，尽量不用，默认是fasle的

12 . 怎么将图表上的节点数据显示成对应的x轴数据和y轴数据拼接显示，如下效果

package com.charts.xh.mpandroidcharts.com.charts.xh.utils;import com.github.mikephil.charting.data.ChartData;import com.github.mikephil.charting.data.Entry;import com.github.mikephil.charting.formatter.ValueFormatter;import com.github.mikephil.charting.utils.ViewPortHandler;import java.text.DecimalFormat;import java.util.List;/**
 * Created by xiehui on 2016/7/31.
 */public class CustomerPercentFormatter implements ValueFormatter {    protected DecimalFormat mFormat;    protected List<String> mXVals;    public CustomerPercentFormatter(ChartData data) {
        mFormat = new DecimalFormat("###,###,##0.0");
        mXVals = data.getXVals();
    }    /**
     * Allow a custom decimalformat
     *
     * @param format
     */
    public CustomerPercentFormatter(DecimalFormat format) {        this.mFormat = format;
    }    // ValueFormatter
    @Override
    public String getFormattedValue(float value, Entry entry, int dataSetIndex, ViewPortHandler viewPortHandler) {        return mXVals.get(entry.getXIndex()) + " : " + mFormat.format(value) + " %";

    }


}

原文链接：http://www.apkbus.com/blog-865069-76884.html

点击查看更多内容
