前言

App中使用折线图, 柱状图有很多方法框架, 但是却很少有公司级的产品供iOS开发者使用, 百度团队有一款 ECharts 产品, 如果对JS使用熟练完全可以在项目中集成使用. 如果对JS语言不熟, Pluto-Y 对百度ECharts进行封装为 iOS-Echarts , 可以供开发者使用, 作者今天就聊一聊 iOS-Echarts 的使用

一准备工作

** ECharts官网** : http://echarts.baidu.com/echarts2/index.html
** 参考手册 ** : http://echarts.baidu.com/echarts2/doc/doc.html
** 实例说明 ** : http://echarts.baidu.com/examples.html
[iOS-Echarts]demo下载 : https://github.com/Pluto-Y/iOS-Echarts

因为 Pluto-Y 的封装 **没!有!注!释!说!明! **, 所以你只能去官网查询 JS 相关属性说明

二举例说明

1 折线图

0. 说明

该视图底层是用 webview 加载 JS. 有些部分为了实现效果需要进行修改

*1. cocoaPods 配置 : pod 'iOS-Echarts'
二次补充 : cocoaPods 如果升级为1.0.1. 那么集成为

  platform :ios, '8.0'
  #use_frameworks!个别需要用到它，比如reactiveCocoa

  target 'YouAppName' do
  pod 'iOS-Echarts’
  end

2. 引入头文件

#import "PYEchartsView.h"#import "PYOption.h"#import "PYZoomEchartsView.h"

二次补充 : , 最新版本, 封装作者把头文件改为

#import "iOS-Echarts.h"

仅引用, 该头文件即可. 语法方面也有更改, 但还支持原来的写法.

3.定义属性

@property (nonatomic, strong) UIScrollView *scrollView;@property (nonatomic, strong) PYZoomEchartsView *kEchartView;

4. 创建 ScrollView
为了让手机屏幕显示更多数据, 并且数据之间不拥挤有横向滑动效果, 需要将webview添加在 ScrollView上

- (void)creatScrollView{    self.scrollView = [[UIScrollView alloc] initWithFrame:CGRectMake(0, 100, self.view.frame.size.width , 300)];
    [self.view addSubview:self.scrollView];    self.scrollView.delegate = self;    self.scrollView.contentSize = CGSizeMake(self.view.frame.size.width * 2, 0);    self.scrollView.showsHorizontalScrollIndicator = NO;
}

5. 创建 Echarts

-(void)showLineDemo {
/** 图表选项 */
    PYOption *option = [[PYOption alloc] init];    //是否启用拖拽重计算特性，默认关闭
    option.calculable = NO;    //数值系列的颜色列表(折线颜色)
    option.color = @[@"#20BCFC", @"#ff6347"];    // 图标背景色
    // option.backgroundColor = [[PYColor alloc] initWithColor:[UIColor orangeColor]];/** 提示框 */
    PYTooltip *tooltip = [[PYTooltip alloc] init];    // 触发类型 默认数据触发
    tooltip.trigger = @"axis";    // 竖线宽度
    tooltip.axisPointer.lineStyle.width = @1;    // 提示框 文字样式设置
    tooltip.textStyle = [[PYTextStyle alloc] init];
    tooltip.textStyle.fontSize = @12;    // 提示框 显示自定义
    // tooltip.formatter = @"(function(params){ var res = params[0].name; for (var i = 0, l = params.length; i < l; i++) {res += '<br/>' + params[i].seriesName + ' : ' + params[i].value;}; return res})";
    // 添加到图标选择中
    option.tooltip = tooltip;

/** 图例 */
    PYLegend *legend = [[PYLegend alloc] init];    // 设置数据
    legend.data = @[@"挂牌价",@"成交价"];    // 添加到图标选择中
    option.legend = legend;

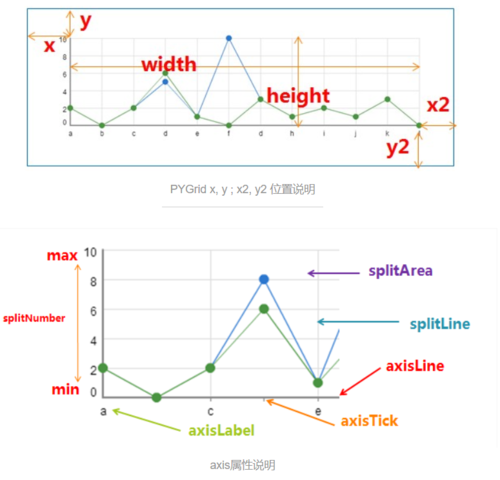

/** 直角坐标系内绘图网格, 说明见下图 */
    PYGrid *grid = [[PYGrid alloc] init];    // 左上角位置
    grid.x = @(45);
    grid.y = @(20);    // 右下角位置
    grid.x2 = @(20);
    grid.y2 = @(30);
    grid.borderWidth = @(0);    // 添加到图标选择中
    option.grid = grid;
/** X轴设置 */
    PYAxis *xAxis = [[PYAxis  alloc] init];    //横轴默认为类目型(就是坐标自己设置)
    xAxis.type = @"category";    // 起始和结束两端空白
    xAxis.boundaryGap = @(YES);    // 分隔线
    xAxis.splitLine.show = NO;    // 坐标轴线
    xAxis.axisLine.show = NO;    // X轴坐标数据
    xAxis.data = @[@"1月", @"2月", @"3月", @"4月", @"5月", @"6月", @"7月", @"8月", @"9月", @"10月", @"11月", @"12月" ];
    // 坐标轴小标记
    xAxis.axisTick = [[PYAxisTick alloc] init];
    xAxis.axisTick.show = YES;    // 添加到图标选择中
    option.xAxis = [[NSMutableArray alloc] initWithObjects:xAxis, nil];

/** Y轴设置 */
    PYAxis *yAxis = [[PYAxis alloc] init];
    yAxis.axisLine.show = NO;    // 纵轴默认为数值型(就是坐标系统生成), 改为 @"category" 会有问题, 读者可以自行尝试
    yAxis.type = @"value";    // 分割段数，默认为5
    yAxis.splitNumber = @4;    // 分割线类型
    // yAxis.splitLine.lineStyle.type = @"dashed";   //'solid' | 'dotted' | 'dashed' 虚线类型

    //单位设置,  设置最大值, 最小值
    // yAxis.axisLabel.formatter = @"{value} k";
    // yAxis.max = @9000;
    // yAxis.min = @5000;


    // 添加到图标选择中  ( y轴更多设置, 自行查看官方文档)
    option.yAxis = [[NSMutableArray alloc] initWithObjects:yAxis, nil];

/** 定义坐标点数组 */
    NSMutableArray *seriesArr = [NSMutableArray array];
/** 第一条折线设置 */
    PYCartesianSeries *series1 = [[PYCartesianSeries alloc] init];
    series1.name = @"挂牌价";    // 类型为折线
    series1.type = @"line";    // 曲线平滑
    // series1.smooth = YES;
    // 坐标点大小
    series1.symbolSize = @(1.5);    // 坐标点样式, 设置连线的宽度
    series1.itemStyle = [[PYItemStyle alloc] init];
    series1.itemStyle.normal = [[PYItemStyleProp alloc] init];
    series1.itemStyle.normal.lineStyle = [[PYLineStyle alloc] init];
    series1.itemStyle.normal.lineStyle.width = @(1.5);    // 添加坐标点 y 轴数据 ( 如果某一点 无数据, 可以传 @"-" 断开连线 如 : @[@"7566", @"-", @"7571"]  )
    series1.data = @[@"7566", @"7619", @"7571", @"7670", @"7528", @"7640", @"7472", @"7800", @"8058", @"7972", @"7606", @"7710"];

    [seriesArr addObject:series1];
/** 第二条折线设置 */
    PYCartesianSeries *series2 = [[PYCartesianSeries alloc] init];
    series2.name = @"成交价";
    series2.type = @"line";
    series2.symbolSize = @(1.5);
    series2.itemStyle = [[PYItemStyle alloc] init];
    series2.itemStyle.normal = [[PYItemStyleProp alloc] init];
    series2.itemStyle.normal.lineStyle = [[PYLineStyle alloc] init];
    series2.itemStyle.normal.lineStyle.width = @(1.5);
    series2.data = @[@"7066", @"7119", @"7471", @"7470", @"7228", @"7340", @"7402", @"7600", @"7858", @"7772", @"7506", @"7310"];
    [seriesArr addObject:series2];

    [option setSeries:seriesArr];


/** 初始化图表 */
    self.kEchartView = [[PYZoomEchartsView alloc] initWithFrame:CGRectMake(0, 0, self.view.frame.size.width * 2 , 300)];    // 添加到 scrollView 上
    [self.scrollView addSubview:self.kEchartView];    // 图表选项添加到图表上
    [self.kEchartView setOption:option];


}

// 调用- (void)viewDidLoad{

      [self creatScrollView];
      [self showLineDem];

      [self.kEchartView loadEcharts];
}

6. 修改

如果你复制了上述代码 , 你会发现视图不能横向滑动, 那是因为 Pluto-Y 封装时添加的一个手势影响了横滑效果 , 需要在Pods文件夹中进行如下修改

PYZoomEchartsView.m 中
-(instancetype)initWithFrame:(CGRect)frame {}; 方法中将下面两句话注掉
// UIPanGestureRecognizer *panGesture = [[UIPanGestureRecognizer alloc] initWithTarget:self action:@selector(panHandle:)];
// [self addGestureRecognizer:panGesture];

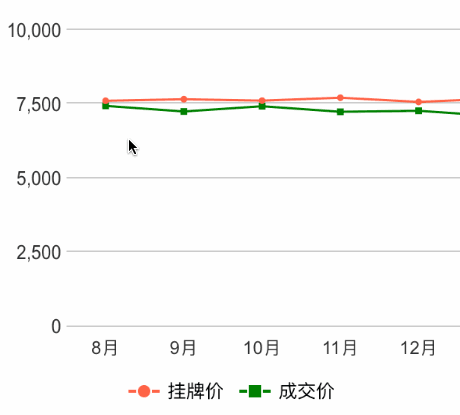

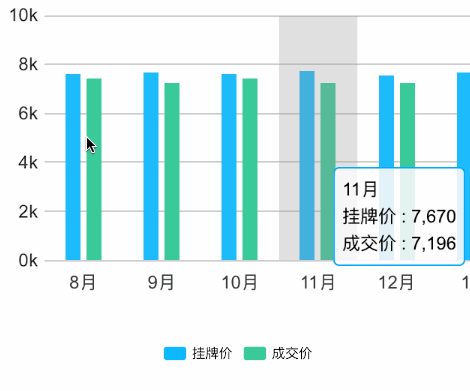

最终效果如下:


7. 网络数据
如果你使用网络数据了, 你会发现, 加载数据完成图表才显示出来, 加载过程中, 页面是空白的, 如何获取加载完成事件 ?

开篇作者说过 :

0. 说明
该视图底层是用 webview 加载 JS. 有些部分为了实现效果需要进行修改

所以, 需要继续在Pods文件夹中进行如下修改

在 PYEchartsView.m 中

(void)webViewDidFinishLoad:(UIWebView *)webView {} 方法中, 作者使用block进行传递说明, 因为 PYZoomEchartsView 继承 PYEchartsView, 所以 VC中定义的属性 self.kEchartView 可以响应该block方法.
