NER依存关系模型：原理，建模及代码实现

关键词：seq2seq，RNN，LSTM，NER依存关系

命名实体识别(Named Entity Recognization, NER)是AI任务中重要的一类，而且在技术落地方面已经走在各种应用的前列，通过命名实体识别，我们已经能够识别出诸如 “我  去  五道口  吃 肯德基” 这句话中的地址（五道口）和餐馆（肯德基），利用这个信息，我们就可以给用户展示五道口的导航信息，和肯德基的餐馆信息等。目前在各种智能手机上已经广泛集成了该功能，如小米的传送门，Oppo/Vivo的智慧识屏等。但是NER识别有个局限，我们只能识别出独立的实体，实际上一句话中不同实体间很多时候是存在关联的，比如上面的例句中“五道口”这个地址就限制了“肯德基”餐馆的位置，所以我们就知道用户想搜索的是五道口的那家肯德基，而不是其他地方的肯德基，那我们如何找出这些实体间的关系，本文将利用seq2seq模型进行获取。

之前读过很多文章，它们介绍了各种各样的seq2seq模型，但是始终没找到一个从理论到实践能完全串联起来的文章，总是让人觉得云里雾里，似懂非懂。本文试图通过以下三个部分的讲解，提供一个从理论到实践的完整连贯的介绍：

1. 首先介绍seq2seq模型的理论基础，包括循环神经网络(RNN)和长短时记忆网络(LSTM)。

2. 讲解针对NER依存关系这个问题，我们怎么进行建模。

3. 最后结合代码介绍如何实现seq2seq模型。

seq2seq理论基础

seq2seq模型是一种机器学习领域常用的模型，适用于将一个序列转换成另外一种序列的问题，可以是将一种语言翻译成另一种语言，将一篇文章转换成一段摘要，将一段语音转换成文字，又或者是将一句话的命名实体序列转换成实体间的关系序列。seq2seq模型通过循环神经网络(RNN)实现，循环神经网络可以记录序列前面几步的信息，从而推算下一步的输出。

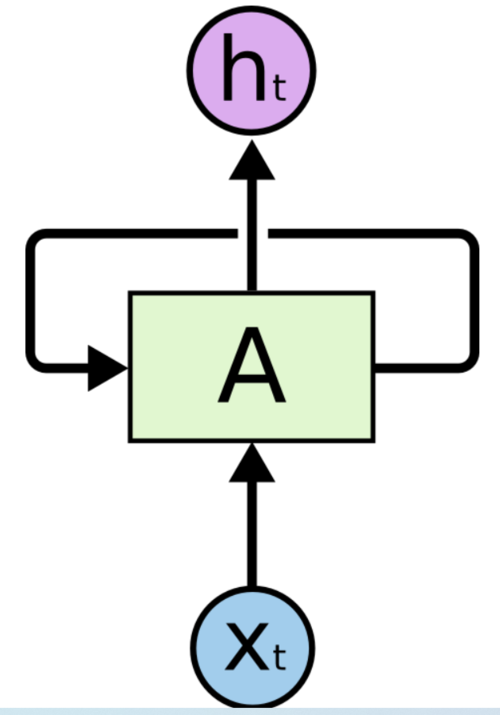

一个简单的RNN Cell可以表示如下：

基本的循环神经网络

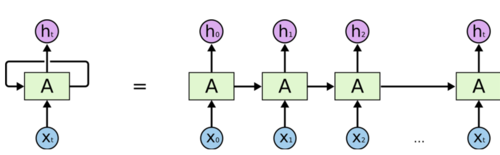

或者等效展开如下：

展开的循环神经网络

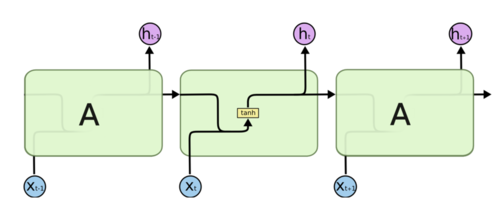

如果把神经网络的内部结构画出来，会是下面的结构：

RNN内部结构

这里，依次输入“我  去  五道口  吃  肯德基”每个单词的词嵌入向量，每一步都会输出一个隐藏状态（hidden state）。在计算某一步输出的隐藏状态的时候，会结合前一步的输出，生成一个新的隐藏状态。这样，每一步生成的隐藏状态相当于包含了前面所有步骤的信息，这个步骤称为编码(Encoder)，最后一步输出的隐藏状态Ht就可以作为整个输入序列的表示，参与下一步的解码(Decoder)过程。

理论上RNN网络结构能够包含输入序列的所有信息，但是实际上它只能记住当前附近的几步输入的信息，随着距离的增加，RNN能记住的有效信息越来越少，这个有点儿类似狗熊掰棒子，记住了最近的信息，忘掉了之前的信息。对于只需要最近几步的依赖（短距离依赖）就可以完成的工作，RNN可以胜任，比如“下雨天我需要一把雨伞”，根据这句话猜测粗体的部分的“雨伞”，由于整个句子比较短，RNN网络需要分析的前后文距离比较短，可以解决这种问题。换一句话，“天气预报今天下雨，我要出远门，.....，我需要一把雨伞”，在这句话中，由于最后的雨伞需要依赖句子开头的“下雨”才能分析出来，距离很长，这种情况下RNN网络就捉襟见肘了。此时需要一种能够长距离记录信息的网络，这种网络是长短时记忆网络(Long-Short term memory, LSTM)。

相比于上面的RNN内部结构包含的单层的神经网络，LSTM结构更加复杂，共包含四层神经网络：

LSTM网络内部结构

在LSTM网络结构中，四层神经网络分为三个部分，红框表示的遗忘门(forget gate)，蓝框表示的输入门(input gate)，和绿框表示的输出门(output gate)，它们分别控制如何将之前的记忆删除一部分，如何加入当前的记忆，如何将整合后的记忆和这一步的输入联合起来计算一个输出。图中两条水平向右的线，上面的叫CellState，可以认为是承载着前面遥远记忆的一条传送带，下面的叫HiddenState，是结合了当前输入，前一步输出，以及遥远记忆后的输出。当一句话的所有单词都经过LSTM网络处理后，最后输出的HiddenState Ht就是Encoder编码过程的输出，包含了整个输入序列的信息。

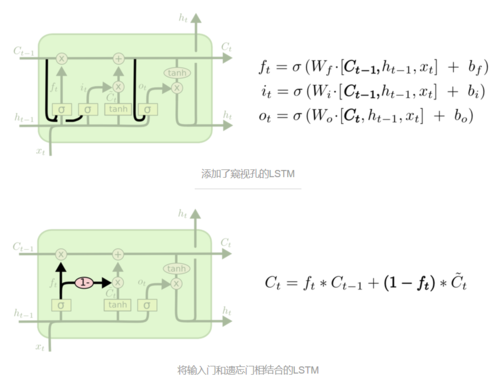

上面给出的是基本的LSTM网络结构，针对LSTM还有很多人提出了很多变种，如下图所示，此处不再一一介绍。

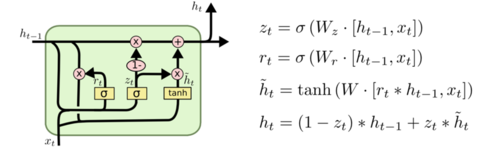

将输入门和遗忘门合并进输出门的LSTM，GRU

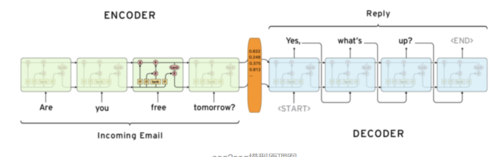

理解了上面的LSTM网络结构，在看下面的seq2seq整体结构就很容易理解了：

seq2seq模型原理图

NER依存关系建模

有了上面的理论知识，我们就可以针对实际问题进行建模。我们的目的是将输入的一句话中实体间的关系提取出来。
输入：
我(O)  去(O)  惠新西街甲8号(ADDR)  的(O)  星巴克(CATER)  喝(O)  咖啡(O)，预订(O)  电话(O)  18701500685(PHONE_NUM)

我们在这句话分词后面给出了每个单词的实体类型，其中ADDR代表地址，CATER代表餐馆，O代表未识别的其他类型。实体的类型作为输入的特征向量之一，连同每个单词的次嵌入向量一并作为LSTM网络的输入。

上面的一句话中实体关系表如下：

按照顺序，每个实体依次和其他实体产生一个关系，比如我们认为惠新西街甲8号是对星巴克的描述，那我们可以定义这种关系为right_desc(右侧描述)，惠新西街甲8号和18701500685没有关系，我们定义为null, 18701500685也是对星巴克的描述，所以星巴克和18701500685的关系定义为left_desc(左侧描述)。这样，对于有N个非O类型的实体，它们之间的关系数是N*(N-1)/2个，我们就可以把两两之间的关系按照顺序作为输出序列：
输出：
right_desc  null  left_desc

这样就转换成了一个标准的seq2seq问题。
输入向量我们使用预训练的word embedding,尺寸是500000行128列，代表500000个单词，每个单词用128维向量表示。同时，我们将实体类型也用数字表示，加入到128维后面，所以每个单词用129维的向量表示。

代码实现

首先构造编码器：

# 输入序列第一部分：单词的embedding (batch_size, 50, 128)self.sentence_words_emb = tf.nn.embedding_lookup(self.encoder_embedding, self.input_sentence_words_ids)# 输入序列第二部分：单词的ner类型 (batch_size, 50) -> (batch_size, 50, 1)self.input_sentence_ner_expand = tf.expand_dims(self.input_sentence_ner_ids, 2, name='expand_dims_tag')# 两部分合并起来作为输入序列 (batch_size, 50, 128+1)self.input_feature = tf.concat([self.sentence_words_emb, self.input_sentence_ner_expand], 2)# 构建单个的LSTMCell，同时添加了Dropout信息self.encode_cell = self.build_encoder_cell()

encode_input_layer = Dense(self.hidden_units, dtype=tf.float32, name='input_projection')self.encoder_inputs_embedded = encode_input_layer(self.input_feature)# 将这个embedding信息作为tf.nn.dynamic_rnn的输入# encoder_outputs:[h_0, h_1, ..., h_t]   encoder_output_state: LSTMStateTuple（c_t, h_t）self.encoder_outputs, self.encoder_output_state = tf.nn.dynamic_rnn(cell=self.encode_cell,
        inputs=self.encoder_inputs_embedded,
        sequence_length=self.encode_inputs_length,                                                                      # 存储每句话的实际长度
         dtype=tf.float32,
         time_major=False)

上面的代码核心是调用tf.nn.dynamic_rnn函数进行编码，该函数的参数及含义如下：
cell：用于编码的神经网络构成，可以是单层RNNCell，也可以是多层RNNCell,这里我们使用的是MultiRNNCell，具体实现如下：

    def build_encoder_cell(self):        return MultiRNNCell([self.build_encode_single_cell() for i in range(self.depth)])
    def build_decode_single_cell(self):
        cell = LSTMCell(self.hidden_units)

        cell = DropoutWrapper(cell, dtype=tf.float32, output_keep_prob=self.keep_prob_placeholder)        return cell

inputs：输入向量，我们将每个单词的word embedding（128维）和ner类型（1维）结合起来，构成输入向量（129维）
sequence_length：batch里面每句话不考虑填充部分的实际长度矩阵
time_major：inputs和outputs Tensor的格式，如果是true，格式为[max_time, batch_size, depth]，如果是false，格式为[batch_size, max_time, depth]。这里我们指定为false

dynamic_rnn函数返回两个变量，第一个encoder_outputs是一个包含了编码过程中每一步输出的hidden_state的列表[h_0, h_1, ..., h_t]   ，第二个变量是一个tuple类型，存储的是编码过程最后一步输出的c_t和h_t，encoder_output_state: LSTMStateTuple（c_t, h_t）。其中h_t就是我们在解码过程中的输入，如果使用了Attention机制，还会用到hidden_state列表[h_0, h_1, ..., h_t] 。

解码过程：
解码过程要区分训练还是预测，训练的时候输出结果是已知的，预测的时候是未知的。下面是训练阶段的解码代码：

        with tf.variable_scope('decoder'):            const = [[0], [1], [2], [3], [4], [5], [6], [7]]  # decode embedding目前用的是一维的，回头试试8维，16维或者64维
            initializer = tf.constant_initializer(const)            self.decoder_embedding = tf.get_variable(name='decoder_embeddings', shape=[self.num_classes, 1],
                                                     initializer=initializer, dtype=tf.float32)            # 构建输出层全连接网络，输出的类别数目是label的种类8
            decoder_output_layer = Dense(self.num_classes, name='decoder_output_projection')            if self.mode == 'train':
                decoder_cell, decoder_initial_state = self.build_decoder_cell()                # 将目标结果转换成对应的embedding表示  (batch_size, decode_sentence_max_len) -> (batch_size, decode_sentence_max_len, 1)
                decoder_results_embedded = tf.nn.embedding_lookup(self.decoder_embedding, self.targets_train)  # tf.expand_dims(targets, 2)

                # TrainingHelper用于在Decoder过程中自动获取每个batch的数据
                training_helper = seq2seq.TrainingHelper(inputs=decoder_results_embedded,
                                                         sequence_length=self.train_decoder_results_length,
                                                         time_major=False,
                                                         name='training_helper')

                training_decoder = seq2seq.BasicDecoder(cell=decoder_cell,  # 加入Attention的decoder cell
                                                        helper=training_helper,  # 获取目标输出数据的helper函数
                                                        initial_state=decoder_initial_state,                                                        # Encoder过程输出的state作为Decoder过程的输入State
                                                        output_layer=decoder_output_layer)  # Decoder完成之后经过全连接网络映射到最终输出的类别

                # 获取一个batch里面最长句子的长度
                max_decoder_length = tf.reduce_max(self.train_decoder_results_length)                ## 使用training_decoder进行dynamic_decode操作，输出decoder结果
                decoder_outputs, _, _ = seq2seq.dynamic_decode(decoder=training_decoder,
                                                              impute_finished=True,
                                                              maximum_iterations=max_decoder_length)                # decoder_outputs = (rnn_outputs, sample_id)
                # 其中：rnn_output: [batch_size, decoder_targets_length, vocab_size]，保存decode每个时刻每个单词的概率，可以用来计算loss
                # sample_id: [batch_size, decode_vocab_size], tf.int32，保存最终的编码结果,也就是rnn_output每个时刻概率最大值对应的类别。可以表示最后的答案

                # 生成一个和decoder_logits.rnn_output结构一样的tensor，代表一次训练的结果
                decoder_logits_train = tf.identity(decoder_outputs.rnn_output)                # 选择logits的最大值的位置作为预测选择的结果
                self.decoder_pred_train = tf.argmax(decoder_logits_train, axis=-1, name='decoder_pred_train')                # 根据输入batch中每句话的长度，和指定处理的最大长度，填充mask数据，这样可以提高计算效率，同时不影响最终结果
                masks = tf.sequence_mask(lengths=self.train_decoder_results_length,
                                         maxlen=max_decoder_length, dtype=tf.float32, name='masks')                # 计算loss
                self.loss = seq2seq.sequence_loss(logits=decoder_logits_train,  # 预测值
                                             targets=self.targets_train,  # 实际值
                                             weights=masks,  # mask值
                                             average_across_timesteps=True,
                                             average_across_batch=True, )                ## 接下来手动进行梯度更新
                # 首先获得trainable variables
                trainable_params = tf.trainable_variables()                # 使用gradients函数，计算loss对trainable_params的导数，trainable_params包含各个可训练的参数
                gradients = tf.gradients(self.loss, trainable_params)                # 对可训练参数的梯度进行正则化处理，将权重的更新限定在一个合理范围内，防止权重更新过于迅猛造成梯度爆炸或梯度消失
                clip_gradients, _ = tf.clip_by_global_norm(gradients, self.max_gradient_norm)                # 一次训练结束后更新参数权重
                self.optimizer = tf.train.AdamOptimizer(learning_rate=self.learning_rate).apply_gradients(
                    zip(clip_gradients, trainable_params), global_step=self.global_step)

训练过程的解码通过seq2seq.dynamic_decode进行，该函数的参数decoder我们使用BasicDecoder，BasicDecoder参数含义如下：
cell：解码的网络结构，该网络我们在build_decoder_cell函数里生成
helper：如何在每一步获取数据
initial_state：编码过程输出的h_t
output_layer：解码数据转换成最终识别类别的网络，这里我们使用Dense构建了一个输出数量为num_classes的全连接网络

build_decoder_cell函数代码如下：

    def build_decoder_cell(self):
        encoder_outputs = self.encoder_outputs
        encoder_last_state = self.encoder_output_state
        encoder_inputs_length = self.encode_inputs_length        # Building attention mechanism: Default Bahdanau
        # 'Bahdanau' style attention: https://arxiv.org/abs/1409.0473
        self.attention_mechanism = attention_wrapper.BahdanauAttention(
            num_units=self.hidden_units, memory=encoder_outputs,
            memory_sequence_length=encoder_inputs_length, )        # Building decoder_cell
        self.decoder_cell_list = [self.build_decode_single_cell() for i in range(self.depth)]        def attn_decoder_input_fn(inputs, attention):            # Essential when use_residual=True
            _input_layer = Dense(self.hidden_units, dtype=tf.float32, name='attn_input_feeding')            return _input_layer(tf.concat([inputs, attention], -1))        # AttentionWrapper wraps RNNCell with the attention_mechanism
        # Note: We implement Attention mechanism only on the top decoder layer
        self.decoder_cell_list[-1] = attention_wrapper.AttentionWrapper(
            cell=self.decoder_cell_list[-1],
            attention_mechanism=self.attention_mechanism,
            attention_layer_size=self.hidden_units,
            cell_input_fn=attn_decoder_input_fn,
            initial_cell_state=encoder_last_state[-1],
            alignment_history=False,
            name='Attention_Wrapper')        # To be compatible with AttentionWrapper, the encoder last state
        # of the top layer should be converted into the AttentionWrapperState form
        # We can easily do this by calling AttentionWrapper.zero_state

        # Also if beamsearch decoding is used, the batch_size argument in .zero_state
        # should be ${decoder_beam_width} times to the origianl batch_size
        batch_size = self.batch_size
        initial_state = [state for state in encoder_last_state]

        initial_state[-1] = self.decoder_cell_list[-1].zero_state(batch_size=batch_size, dtype=tf.float32)
        decoder_initial_state = tuple(initial_state)        return MultiRNNCell(self.decoder_cell_list), decoder_initial_state

这段代码我们构建了解码的网络，可以使一个单一的RNNCell，也可以是多个RNNCell，我们使用的后者。在最后一个Cell上，我们添加了Attention机制，Attention机制通过AttentionWrapper实现，作用在decode_cell_list的最后一个Cell上，AttentionWrapper各参数含义：
cell：需要被Wrapper的网络节点本身，这里是我们节点列表的最后一个节点
attention_mechanism：attention_mechanism我们使用BahdanauAttention，BahdanauAttention的介绍见下面解释
attention_layer_size：网络输出层尺寸
cell_input_fn：如何整合网络的原始输入和attention，这里我们简单将两个tensor连接起来，通过一个Dense全连接网络
initial_cell_state：编码过程最后一个节点输出的h_t

BahdanauAttention各参数的含义：
num_units：Attention机制覆盖的距离，整合多大范围内的记忆
memory：encode输出的hidden_state列表[h_0, h_1, ..., h_t]
memory_sequence_length：输入句子的不考虑填充部分的实际长度

上面介绍的是train过程的解码过程，下面介绍预测过程的解码过程。

            decoder_cell_2, decoder_initial_state_2 = self.build_decoder_cell()            # Start_tokens: [batch_size,] `int32` vector
            start_tokens = tf.ones([self.batch_size, ], tf.int32) * self.output_start_token

            decode_input_layer = Dense(self.hidden_units, dtype=tf.float32, name='decode_input_layer')            # 解码过程中前一步的输出通过embedding_lookup转换成嵌入向量，并经过一个全连接网络，输出的是8个目标类别中每个类别的概率
            def embed_and_input_proj(inputs):  # todo: tensor经过Dense后变成什么??
                return decode_input_layer(tf.nn.embedding_lookup(self.decoder_embedding, inputs))            # Helper to feed inputs for greedy decoding: uses the argmax of the output
            predict_decoding_helper = seq2seq.GreedyEmbeddingHelper(start_tokens=start_tokens,
                                                                    end_token=self.output_end_token,
                                                                    embedding=embed_and_input_proj)            # Basic decoder performs greedy decoding at each time step
            print("building greedy decoder..")
            inference_decoder = seq2seq.BasicDecoder(cell=decoder_cell_2,
                                                     helper=predict_decoding_helper,
                                                     initial_state=decoder_initial_state_2,
                                                     output_layer=decoder_output_layer)

            predict_logits, final_state, final_sequence_lengths = seq2seq.dynamic_decode(
                decoder=inference_decoder,
                output_time_major=False,                # impute_finished=True, # error occurs
                maximum_iterations=self.decode_sentence_max_len)            #  [batch_size, max_time_step, 1]
            self.decoder_pred_decode = tf.expand_dims(predict_logits.sample_id, -1)

预测的过程和训练过程一样，也是通过dynamic_decode进行，主要区别在于BasicDecoder的helper参数不同，在训练的时候用到的是TrainingHelper，而预测过程用到的是GreedyEmbeddingHelper，区别在于训练过程不管每一步预测输出的是什么结果，下一步输入都不会使用这个数据，而是使用标记数据对应的正确结果作为输入，这样防止某个步骤输出的结果错误传递给后续的步骤，这是TrainingHelper的实现。而预测过程需要将某一步的输出通过argmax获取概率最大的作为结果，然后将这个结果转换成embedding作为下一步的输入，这就是GreedyEmbeddingHelper做的事情。GreedyEmbeddingHelper的参数如下：
start_tokens：输出序列的开始标志
end_token：输出序列的结束标志
embedding：如何将前一步的输出转换成下一步的输入，可以看到，我们的方法是先获取前一步输出的embeddings，然后经过一个全连接网络，再将输出作为下一步的输入

dynamic_decode输出的三个参数中的第一个predict_logits就是最终预测的结果，通过predict_logits.sample_id可以获取到每一步的预测结果，这就是我们最终需要的结果。

这样，从理论基础，到建模过程，再到最后的代码实现，我们完整的讲解了利用seq2seq模型根据输入序列生成输出序列的全过程，希望能够让你系统的了解到seq2seq模型是怎么回事，以及怎样运行的。

参考：
http://colah.github.io/posts/2015-08-Understanding-LSTMs/
https://zhuanlan.zhihu.com/p/28919765
