自定义实现带三角下标的TabLayout

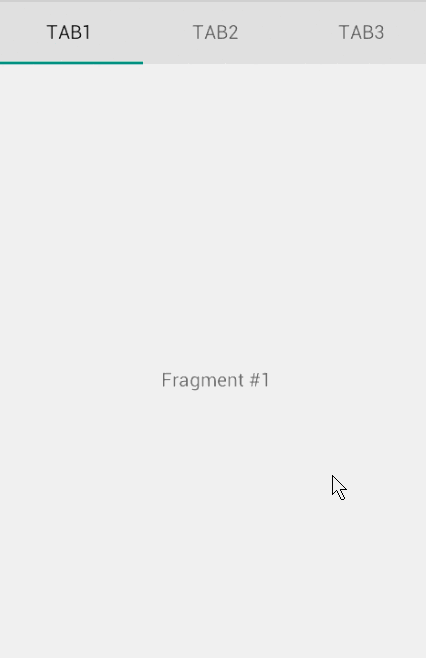

在开发中，我们常常需要ViewPager结合Fragment一起使用，如下图：

我们可以使用Design support library库的TabLayout去实现，但是TabLayout只能用横线指示器，如果想要其他指示器，比如三角下标，该控件就不能用了。

我们可以找网上成熟的轮子进行修改，比如：PagerSlidingTabStrip

实现了一个类似于今日头条的可滑动tab，带三角下标，可绑定ViewPager进行联动。

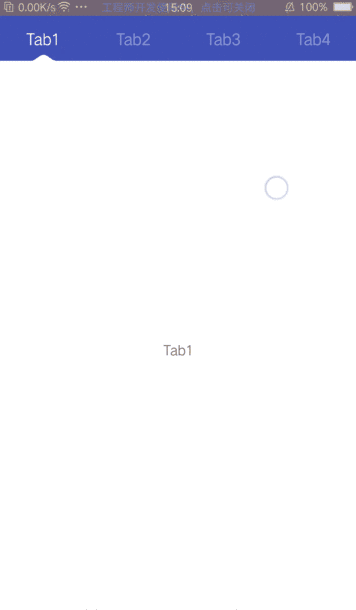

效果图如下

整个控件是基于HorizontalScrollView，把三角下标绘制在tab下方，控件的滑动可以分解成tab容器的滑动和三

角下标的滑动，关键在于计算好二者滑动的距离。

想要做到三角下标跟随手指滑动的效果，需要用到ViewPager的onPageScrolled接口：

mViewPager.addOnPageChangeListener(new OnPageChangeListener() {            @Override
            public void onPageSelected(int position) {                // 设置字体颜色高亮
                resetTextViewColor();
                highLightTextView(position);                // 回调
                if (onPageChangeListener != null) {
                    onPageChangeListener.onPageSelected(position);
                }
            }            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {                // 滚动
                scroll(position, positionOffset);                // 回调
                if (onPageChangeListener != null) {
                    onPageChangeListener.onPageScrolled(position, positionOffset, positionOffsetPixels);
                }

            }            @Override
            public void onPageScrollStateChanged(int state) {                // 回调
                if (onPageChangeListener != null) {
                    onPageChangeListener.onPageScrollStateChanged(state);
                }

            }
        });

其中，onPageScrolled的三个参数，重点介绍前两个：

position：如果从0向1滑动，position就是0；

positionOffset：是介于0和1之间的float型参数，如果从0向1滑动，指的是已滑的比列；

下面看看滑动过程的核心函数scroll：

 public void scroll(int position, float positionOffset) {        int tabWidth = mItemsLayout.getChildAt(position).getWidth();
        mTranslationX = (int) ((position + positionOffset) * tabWidth);        // 容器滚动，当移动到倒数最后一个的时候，开始滚动
        if (positionOffset > 0 && position >= (VISIBLE_TAB_COUNT - START_SCROLL) && mTotalItemsCount > VISIBLE_TAB_COUNT) {            //注意这里是整体滑动，使得tabs跟指示器保持相对静止
            this.scrollTo((position - (VISIBLE_TAB_COUNT - START_SCROLL)) * tabWidth + (int) (tabWidth * positionOffset), 0);
        }
        invalidate();
    }

mTranslationX ：三角下标滑动的距离。

这里的滑动分为两部分：tab容器的滑动和三角下标的滑动。

这里定义，每个页面可见4个按钮，当选中到倒数第二个按钮时，tab容器开始滑动，即当position >=

(VISIBLE_TAB_COUNT - START_SCROLL) 时，容器开始滑动。此时整个容器会先整体滑动（包括三角下标，三角下标和tab保持相对静止），接着

开始invalidate()，调用绘制三角下标，绘制过程如下：

@Override
    protected void dispatchDraw(Canvas canvas) {
        canvas.save();        // 平移到正确的位置
        canvas.translate(mInitTranslationX + mTranslationX, this.mInitTranslationY);//修正tabs的平移量
        canvas.drawBitmap(this.mSlideIcon, 0, 0, null);
        canvas.restore();        super.dispatchDraw(canvas);
    }

这里用的是dispatchDraw，关于dispatchDraw和onDraw的区别，这里再提一下：

绘制View本身的内容，通过调用View.onDraw(canvas)函数实现

绘制自己的孩子通过dispatchDraw（canvas）实现

ViewGroup容器组件的绘制，当它没有背景时直接调用的是dispatchDraw()方法, 而绕过了draw()方法，当它有

背景的时候就调用draw()方法，而draw()方法里包含了dispatchDraw()方法的调用。因此要在ViewGroup上绘

制东西的时候往往重写的是dispatchDraw()方法而不是onDraw()方法。

回到绘制的过程，绘制这里用的是移动画布，再绘制，其实大可以直接绘制，即

@Override
    protected void dispatchDraw(Canvas canvas) {
        canvas.drawBitmap(this.mSlideIcon, mInitTranslationX + mTranslationX, this.mInitTranslationY, null);        super.dispatchDraw(canvas);
    }

最后说下我在此过程中踩得坑。

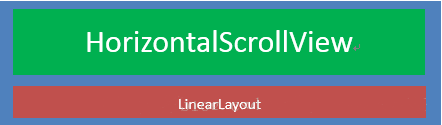

首先最开始我并没有意识到可以直接在HorizontalScrollView绘制三角下标，所以我最开始是继承LinearLayout写的，三角下标在一个独立的LinearLayout里，结构如下：

在处理容器的滑动时，我并不是整体滑动，而是让HorizontalScrollView滑动，即在scroll函数中：

 this.scrollTo((position - (VISIBLE_TAB_COUNT - START_SCROLL)) * tabWidth + (int) (tabWidth * positionOffset), 0);

变成了

 HorizontalScrollView对象.scrollTo((position - (VISIBLE_TAB_COUNT - START_SCROLL)) * tabWidth + (int) (tabWidth * positionOffset), 0);

这样的后果是，tab容器和三角下标没有保持相对静止，容器先向一方滑动了一部分，三角下标又向另一方滑了

一部分，导致出现三角下标越滑越多的情形。

原文链接：http://www.apkbus.com/blog-873057-77691.html
