可自定义图片指示器并支持自定义Tab宽度的TabLayout

Tab栏是APP中最常用的组件，如果我们没有太多个性化需求，直接用TabLayout就可以轻松实现。

但是如果我们的产品大大说不想用一条线作指示器了，想用个图片。或者像我们产品一样，想在主页展示4个半Tab（一共5个）时，原生TabLayout就不能满足了。

而前面我发过一篇，自定义三角下标的tablayout，来实现类似于今日头条tab效果，同时还有三角下标。

那时候我是继承HorizontalScrollView，但是滑动过程中有一些bug，因为要自己处理“什么时候该滑动”和“滑动多少”，后来在项目中逻辑太复杂，就想重新推翻重写一个。

当时也想过用TabLayout，但是TabLayout的滑动指示器是矩形，项目中要使用自定义图片，所以最开始就没继续思考，直接用了HorizontalScrollView。

现在回头想想，我真是傻，我直接继承TabLayout，把图片指示器画上去不就OK了，而且绘制图片指示器的逻辑跟自定义三角下标的tablayout一文里的逻辑一样！文末会贴上工程源码。

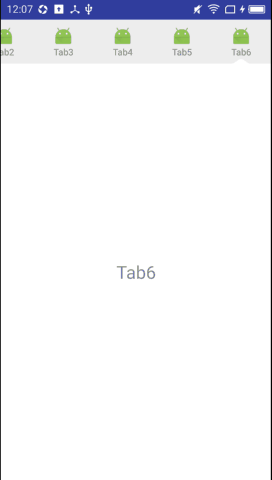

先看看这次的整体效果：

这里再简单说一下绘制三角下标的原理。

自定义图片指示器

• 初始化指示器坐标：

 private void initTranslationParams(LinearLayout llTab, int screenWidth) {        //mSlideIcon 是图片指示器
        if (mSlideIcon == null) {            return;
        }
        tabWidth = (int) (screenWidth / (mTabVisibleCount + mLastTabVisibleRatio));
        View firstView = llTab.getChildAt(0);        if (firstView != null) {            //初始位置：第一个tab正下方
            this.mInitTranslationX = (firstView.getLeft() + tabWidth / 2 - this.mSlideIcon.getWidth() / 2);            this.mInitTranslationY = (getBottom() - getTop() - this.mSlideIcon.getHeight());
        }
    }

• 监听ViewPager的滑动：

  viewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {                //传入当前滑动位置，重绘指示器
                topTabLayout.redrawIndicator(position, positionOffset);
            }            @Override
            public void onPageSelected(int position) {
            }            @Override
            public void onPageScrollStateChanged(int state) {
            }
        });

• 重新计算指示器位置：

public void redrawIndicator(int position, float positionOffset) {
   mTranslationX = (int) ((position + positionOffset) * tabWidth);
   invalidate();
 }

• 绘制指示器

  @Override
  protected void dispatchDraw(Canvas canvas) {       if (mSlideIcon == null) {           return;
       }
       canvas.save();       // 平移到正确的位置，修正tabs的平移量
       canvas.translate(mInitTranslationX + mTranslationX, this.mInitTranslationY);
       canvas.drawBitmap(this.mSlideIcon, 0, 0, null);
       canvas.restore();       super.dispatchDraw(canvas);
   }

自定义Tab宽度

本文主要想记录一下自定义Tab宽度，因为我们项目中，顶部tab栏，有5个Tab，但是最后一个只露出半个（想打死产品有木有）。

我们看下TabLayout的源码，没有任何设置Tab宽度的接口，只能在XML中通过

   app:tabMaxWidth=""
   app:tabMinWidth=""

来锁定Tab宽度，然后解析出来：

mRequestedTabMinWidth = a.getDimensionPixelSize(R.styleable.TabLayout_tabMinWidth,
                INVALID_WIDTH);
mRequestedTabMaxWidth = a.getDimensionPixelSize(R.styleable.TabLayout_tabMaxWidth,
                INVALID_WIDTH);

但是我们这里需要结合手机屏幕宽度和其他业务因素动态的计算出Tab的宽度，在代码里设置。

怎么办？

我首先想到利用反射直接修改这两个值，而mRequestedTabMinWidth和mRequestedTabMinWidth又是final的，但是！

但是请注意，这两个变量都不是在定义时初始化的，所以，如果使用反射是可以在代码里设置这两个值的。这里多提一句：

如果final变量在定义时就已经初始化了，那么反射是无法修改值的

如果final变量在定义时没有初始化，是可以用反射修改值的

所以方案1来了。

方案1：反射修改Tab宽度

 final Class<?> clz = TabLayout.class;    try {        final Field requestedTabMaxWidthField = clz.getDeclaredField("mRequestedTabMaxWidth");        final Field requestedTabMinWidthField = clz.getDeclaredField("mRequestedTabMinWidth");

        requestedTabMaxWidthField.setAccessible(true);
        requestedTabMaxWidthField.set(this, 宽度);

        requestedTabMinWidthField.setAccessible(true);
        requestedTabMinWidthField.set(this, 宽度);
    } catch (final NoSuchFieldException e) {
        e.printStackTrace();
    } catch (final SecurityException e) {
        e.printStackTrace();
    } catch (final IllegalArgumentException e) {
        e.printStackTrace();
    } catch (final IllegalAccessException e) {
        e.printStackTrace();
    }

这样就可以自定义Tab的宽度了。

下面是方案2，不使用反射，使用异步方法。

方案2：异步修改Tab宽度

当Tab绘制完成以后，我们重新设置TabView的参数，重绘一次，也可以修改Tab的宽度。

public SlidingTabLayout(Context context, AttributeSet attrs) {    super(context, attrs);
    post(new Runnable() {        @Override
        public void run() {
            resetTabParams();
        }
    });
}private void resetTabParams() {
     LinearLayout tabStrip = getTabStrip();         if (tabStrip == null) {             return;
         }         for (int i = 0; i < tabStrip.getChildCount(); i++) {
             LinearLayout tabView = (LinearLayout) tabStrip.getChildAt(i);
             LinearLayout.LayoutParams params = new LinearLayout.LayoutParams(宽度, LinearLayout.LayoutParams
                     .WRAP_CONTENT);
             tabView.setLayoutParams(params);
     }
}//反射拿到TabLayout里的mTabStrip（mTabStrip是TabView的父容器）@Nullablepublic LinearLayout getTabStrip() {
    Class<?> tabLayout = TabLayout.class;
    Field tabStrip = null;    try {
        tabStrip = tabLayout.getDeclaredField("mTabStrip");
    } catch (NoSuchFieldException e) {
        e.printStackTrace();
    }

    tabStrip.setAccessible(true);
    LinearLayout llTab = null;    try {
        llTab = (LinearLayout) tabStrip.get(this);
    } catch (IllegalAccessException e) {
        e.printStackTrace();
    }
    llTab.setClipChildren(false);    return llTab;
}

如此我们便可以自定义Tab的宽度啦~

最后一个问题

最后我还遇到一个问题，我们原来的Tab栏上有飘出的气泡，多余部分不能被截断，因此需要设置：

setClipChildren(false);
setClipToPadding(false);

那在TabLayout中要给谁设置呢？

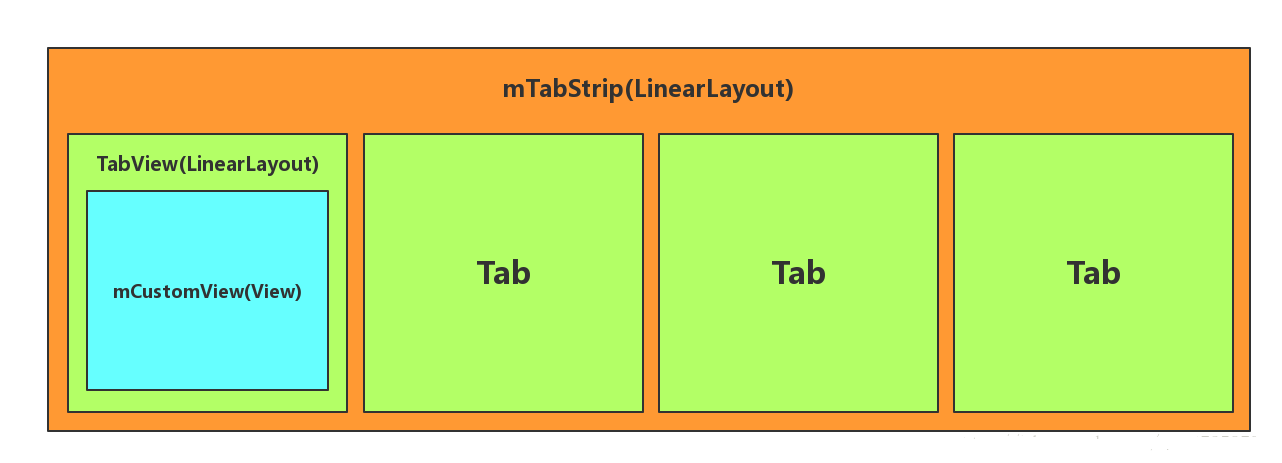

这里我踩了几个坑，我们先来看下TabLayout的结构：

其中mCustomView是我们自定义的Tab布局，Tab类是对TabView和mCustomView的包装。很显然，我们需要对TabView设置布局参数，所以方案来了：

LinearLayout tabStrip = getTabStrip();  if (tabStrip == null) {       return;
   }   for (int i = 0; i < tabStrip.getChildCount(); i++) {
       LinearLayout tabView = (LinearLayout) tabStrip.getChildAt(i);       //tab中的图标可以超出父容器
       tabView.setClipChildren(false);
       tabView.setClipToPadding(false);
       tabView.setPadding(0, 30, 0, 30);
    }

getTabStrip()方法上面贴过。

这样，我们就可以做出下面类似的气泡效果：
