这次的分享也长得挺好看的，但是不敢说“不太复杂”。虽然没有用到很高级的API（这篇分享还是以canvas的各个API调用为主），但是在涉及到计算的地方，确实是有些复杂（繁琐）。让我们看看这次的效果：

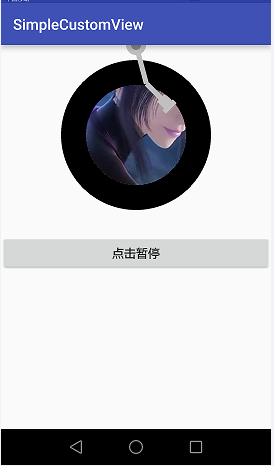

效果说明
这里主要说明两点：
除了中间旋转的图片，所有其它都是“画”上去的。包括上面的唱针（就是那个摆动的手臂，在唱片机/留声机里面的叫法，好像是唱针）都是绘制上去的，笔者看过其它博客实现方式，有直接拿ImageView或者一个唱针的Bitmap来旋转的，好坏不评价，但是从学习的角度来讲，自己绘制比较过瘾。
关于动画，每一次的绘制都是静态的，所谓的动画都是通过不断重绘，在重绘的同时改变旋转角度来实现的，最终的动画不过是眼睛的感觉而已。接下来看设计思路。
设计思路——绘制唱针

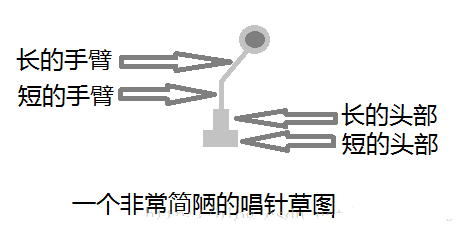

如图所示，唱针分为三个部分，第一个部分是旋转支点，就是顶部的两个重叠的圆，第二个部分是手臂，一长一短的两节，第三个部分就是头部，头部也有一长一短两段。但实际上这三个部分与绘制有关的API只需要两个：canvas.drawCircle()、canvas.drawLine()。第一个部分只要绘制两个同心圆即可，手臂和头都可以用canvas.drawLine()来绘制，只要改变Paint的宽度，就能有手臂、头的效果。

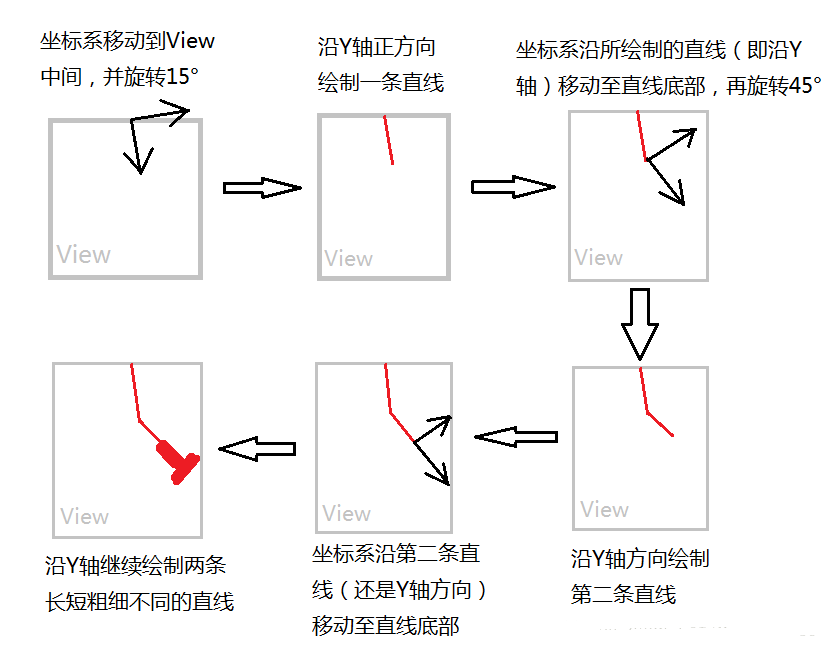

这里主要说一下唱针这四条线段的绘制方法，一个比较直观的做法是定下第一条线段起点的坐标，然后根据四条线段的长度，拐角角度，通过三角函数算出各个点坐标，然后就能绘制啦。。。。想想都觉得心好累，如果你选的不是诸如30°、45°、60°、90°这种比较特殊的角度，其他的角度算起来各种麻烦，就算你选的是特殊角度，算起来也很麻烦，还容易出错。那有没有方便的做法？有。只要利用canvas.translate()和canvas.rotate()方法（即平移和旋转坐标系），就可以只关注线段长度，彻底抛弃三角函数，来看看流程示意图：
根据图片所示流程，就可以得出代码了：
/**
* 绘制旋转了指定角度的唱针。
* 说明一下旋转了指定角度什么意思，看上面的流程图可以知道，
* 长的那段手臂和垂直方向是成角15°的，实际上这个角度不是一成不变的，
* 通过控制这个角度变化，可以达到唱针处于播放/暂停状态或者在两个状态之间摆动的效果。
*/private void drawNeedle(Canvas canvas, int degree){ // 移动坐标到水平中点
canvas.save();
canvas.translate(halfMeasureWidth, 0); // 准备绘制唱针手臂
needlePaint.setStrokeWidth(20);
needlePaint.setColor(Color.parseColor("#C0C0C0")); // 绘制第一段臂
canvas.rotate(degree);
canvas.drawLine(0, 0, 0, longArmLength, needlePaint); // 绘制第二段臂
canvas.translate(0, longArmLength);
canvas.rotate(-30);
canvas.drawLine(0, 0, 0, shortArmLength, needlePaint); // 绘制唱针头
// 绘制第一段唱针头
canvas.translate(0, shortArmLength);
needlePaint.setStrokeWidth(40);
canvas.drawLine(0, 0, 0, longHeadLength, needlePaint); // 绘制第二段唱针头
canvas.translate(0, longHeadLength);
needlePaint.setStrokeWidth(60);
canvas.drawLine(0, 0, 0, shortHeadLength, needlePaint);
canvas.restore(); // 两个重叠的圆形，即唱针顶部的旋转点
canvas.save();
canvas.translate(halfMeasureWidth, 0);
needlePaint.setStyle(Paint.Style.FILL);
needlePaint.setColor(Color.parseColor("#C0C0C0"));
canvas.drawCircle(0, 0, bigCircleRadius, needlePaint);
needlePaint.setColor(Color.parseColor("#8A8A8A"));
canvas.drawCircle(0, 0, smallCircleRadius, needlePaint);
canvas.restore();
}设计思路——绘制唱片
唱片分为两个部分，一个是黑色圆环，一个是圆形图片。
黑色圆环很好办，绘制一个空心圆就行，Paint宽度调大一些，就有圆环的效果了。
比较特殊的是图片，图片素材本身肯定是矩形的，那么怎么绘制一个圆形的图片呢？Canvas提供有裁切绘制区域的API——canvas.clipPath()，它接受一个Path对象，然后Path有添加圆形的方法——path.addCircle()，这两个API结合起来，就可以裁切出一个圆形区域，此时调用canvas.drawBitmap()方法，只有处于该圆形区域的内容会被绘制，其它内容不会绘制，这样就能达到绘制圆形图片的效果了。接下来是绘制唱针的代码：
// 绘制旋转了指定角度的唱片（类似唱针，唱片里面的图片是会旋转不同角度的）private void drawDisk(Canvas canvas, float degree){ // 移动坐标系到唱针下方合适位置，然后旋转指定角度
canvas.save();
canvas.translate(halfMeasureWidth, pictureRadius+ringWidth+longArmLength);
canvas.rotate(degree); // 绘制圆环
canvas.drawCircle(0, 0, pictureRadius+ringWidth/2, discPaint); // 绘制图片
canvas.clipPath(clipPath);
canvas.drawBitmap(bitmap, srcRect, dstRect, discPaint);
canvas.restore();
}由于在onDraw()方法里面不适合创建对象，所以把Path的初始化代码单独拿出来：
Path clipPath = new Path(); clipPath.addCircle(0, 0, pictureRadius, Path.Direction.CW);
至此，唱片机的静态样式就绘制完成了，接下来看动态效果。
设计思路——动画效果的实现
唱针角度的选择
关于动画效果，需要先说一下唱针的角度问题。在笔者的设计里，当唱针第一段手臂和垂直方向成角15°时，表明处于播放状态，当唱针第一段手臂和垂直方向成角45°时，表明处于暂停状态。在两者之间就属于播放/暂停切换的动画。又由于在canvas.rotate()方法里面，逆时针角度是负数，顺时针是正数，所以得出的两个角度常量是这样的：
// 播放状态时唱针的旋转角度private static final int PLAY_DEGREE = -15; // 暂停状态时唱针的旋转角度private static final int PAUSE_DEGREE = -45;
重绘的触发点
既然要支持动画，就要不断地重绘，那么怎么判断什么时候需要重绘？我们既要绘制唱针，又要绘制唱片，难道要在两个函数分别判断？其实不用。仔细观察本文开头的动态效果图，你会发现，其实只有处于暂停的状态时，才停止重绘（即停止动画）。其它的不论出于播放状态还是播放/暂停切换状态，都要保持不断重绘。那么重绘的触发点就有了：
@Overrideprotected void onDraw(Canvas canvas) { super.onDraw(canvas); // ........省略绘制唱片和唱针的代码........
// 如果唱针当前角度大于暂停状态下的角度（注意了由于是负数所以是大于），
// 继续重绘
if(needleDegreeCounter > PAUSE_DEGREE){
invalidate();
}
}角度计数器
主要说的是用来控制唱针和唱片角度的计数器，也是实现动画效果的关键计数器。由于唱针播放/暂停状态之间相差了30°，所以每次变化的角度，就选择30的约数，笔者选择了3°。对于唱片，控制唱片每次旋转角度变化，就等于控制了整个唱片机看起来的旋转速度，虽然一周是360°，但是唱片每次变化角度不需要是360°的约数，因为每次叠加之后都会对360取余数，以达到循环转动的效果。现在可以来看看关于动画的几部分关键代码：
@Overrideprotected void onDraw(Canvas canvas) { super.onDraw(canvas);
halfMeasureWidth = getMeasuredWidth()>>1; // 绘制唱片
drawDisk(canvas); // 绘制唱针
drawNeedle(canvas); // 根据唱针当前角度判断是否继续重绘
if(needleDegreeCounter > PAUSE_DEGREE){
invalidate();
}
}// 绘制唱片，该方法主要是控制旋转角度用的private void drawDisk(Canvas canvas){ // 这里的diskRotateSpeed变量就是唱片每次变化角度，就是旋转速度的意思
diskDegreeCounter = diskDegreeCounter%360+diskRotateSpeed; // 该方法就是前面讨论唱片绘制时说的“绘制旋转了指定角度的唱片”方法
drawDisk(canvas, diskDegreeCounter);
}// 绘制唱针，该方法主要是控制唱针旋转角度用的private void drawNeedle(Canvas canvas){ // 根据播放/暂停状态控制唱针角度的加/减变化
if(isPlaying){ if(needleDegreeCounter < PLAY_DEGREE){
needleDegreeCounter+=3;
}
} else { if(needleDegreeCounter > PAUSE_DEGREE){
needleDegreeCounter-=3;
}
} // // 该方法就是前面讨论唱针绘制时说的“绘制旋转了指定角度的唱针”方法
drawNeedle(canvas, needleDegreeCounter);
}至此，关于整个View的静态、动画效果的介绍，都说完了，但是事情还没完，还有一些很关键的细节问题。接下来继续。
灵活适配——与尺寸相关的问题
整个View的绘制牵扯到若干尺寸（或者说叫做长度），比如图片的半径，圆环半径，唱针四个部分的长度。还有一个很关键的问题就是，唱针和唱片之间的位置关系，我们来看下播放状态的静态图。

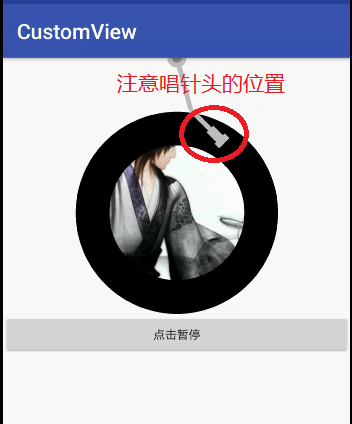

可以看到，播放状态下的唱针头，是要刚好摆放在圆环上的，既不能没压到圆环上，也不能压到旋转的图片上。这就要求我们前面说的那几个尺寸之间有一定的计算关系，否则的话就会出现下面这些bug：

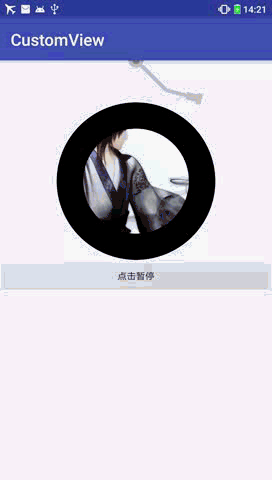

第一个情况：唱针压到图片上了

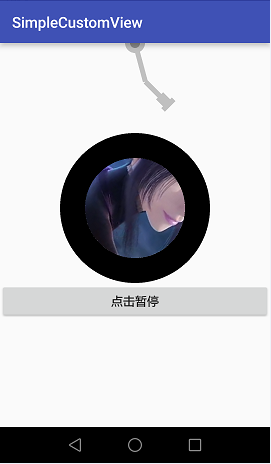

第二个情况：唱针离唱片太远了
那么现在问题来了，到底尺寸该怎么设计，怎样的长度关系才能避免这些bug呢？从理论的层面来讲，笔者也没有什么推理论证的办法，不过笔者经过反复尝试，最终得到一个还算合适的尺寸关系，在笔者能搞到的三台屏幕大小和分辨率不同的手机上测试，效果还可以。这里直接放笔者的结果吧：
/** * 尺寸关系设计说明： * 1、唱片有两个主要尺寸：中间图片的半径、黑色圆环的宽度。 * 黑色圆环的宽度 = 图片半径的一半。 * 2、唱针分为“手臂”和“头”，手臂分两段，一段长的一段短的，头也是一段长的一段短的。 * 唱针四个部分的尺寸求和 = 唱片中间图片的半径+黑色圆环的宽度（即整个唱片的半径） * 唱针各部分长度比例————长的手臂：短的手臂：长的头：短的头 = 8:4:2:1 * 3、唱片黑色圆环顶部（即唱片顶部）到唱针顶端的距离 = 唱针长的手臂的长度。 */
基于以上的尺寸关系，整个View的各个尺寸，基本都依赖于唱片的图片半径，只要确定了唱片里的图片半径，其他各个尺寸都能算出来。那么这个图片半径怎么确定？没有什么特别的法则，因为这个变量是要提供给调用者来设置的，也可以提供给xml属性，当然了我们也会给他一个默认数值。
至此，关于尺寸适配的问题，也说完了。
添加对xml属性的支持
为了让这个唱片机功能更饱满（完善），我们来加上xml属性，首先在res/values/路径下新建attrs.xml文件，然后添加标签作为属性声明：
<declare-styleable name="GramophoneView"> <!--图片半径，不是整个唱片的半径，只是图片的半径--> <attr name="picture_radius" format="dimension"/> <!--图片资源id--> <attr name="src" format="reference"/> <!--唱片旋转速度，实际上在Java代码里面被当做唱片旋转时每次变化的角度--> <attr name="disk_rotate_speed" format="float"/></declare-styleable>
一个还没有解决的问题
这是一个关于图片加载的问题。有相关经验的同学都知道，对于尺寸未知的图片，在加载到内存之前，需要进行各种运算，主要是为了避免内存和性能的问题。这是笔者在这个View里面没有解决的问题，但是笔者也不打算解决，因为关于图片加载、尺寸计算、优化这些知识点，几篇博客都讲不完，在这里讲这些，还是算了吧。。。。笔者的这个demo里面选的都是尺寸不太大的图片，所以运行起来不会出大事，如果读者要将这个demo用于项目里，可套用一些第三方框架处理图片问题。
小结
总体来讲调用的API不算复杂，主要是应用了一些技巧，复杂的地方都在尺寸相关的计算上。大概总结如下几点：
整个View主要包括绘制唱针、唱片、实现动画效果、适配尺寸四个问题。
唱针的绘制主要通过canvas.rotate()和canvas.translate()方法代替复杂的三角函数运算。唱片的实现主要通过canvas.clipPath()来实现圆形图片绘制。
动画效果的本质是不断重绘，重点在于对角度计数器的计算以及对关键角度的控制和判断。
尺寸适配主要是在唱针和唱片各个尺寸之间建立联系，难点在于当唱片设置了不同大小（半径）时，唱针和唱片之间仍然能保持合适的位置关系。
不足之处在于剩下一个没有处理的问题：图片加载。
