= Appium架构

sunguolei xiaozi0lei@gmail.com

2016-03-27

:toc:

:hardbreaks:

参考自 Appium Essentials

Appium是一个Node.js编写的HTTP服务器，用来创建和控制WebDriver的sessions。Appium服务器采用和Selenium WebDriver一样的方式，通过接受JSON形式的request请求，然后依据不同的平台对这些请求采取不同的处理方式。

== Appium on IOS

在IOS上，Appium通过Apple的UIAutomation API与UI元素进行交互。UIAutomation是苹果提供的一套JavaScript库，用来编写测试脚本。

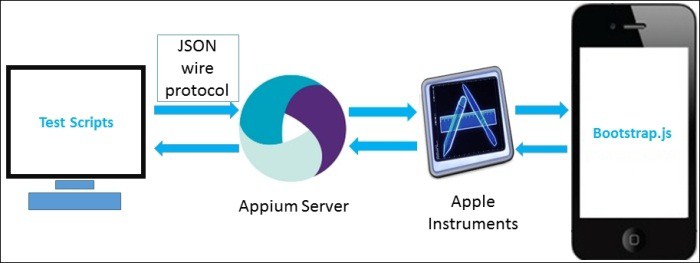

上图是IOS上appium的整个测试数据的流转图。

当我们执行脚本时，脚本会转换成对应的JSON数据，通过HTTP请求发送给Appium服务器，Appium服务器将请求转换成对应的command，发送给Instruments，Instruments在IOS设备上查找由Appium推送上来的Bootstrap.js文件，然后在IOS Instruments环境中执行这些命令。命令执行完成后，客户端会将结果和log发送给Appium服务器，Appium服务器标记脚本执行结果。

== Appium on Android

在Android上，Appium通过Google的UIAutomator框架与UI元素进行交互。

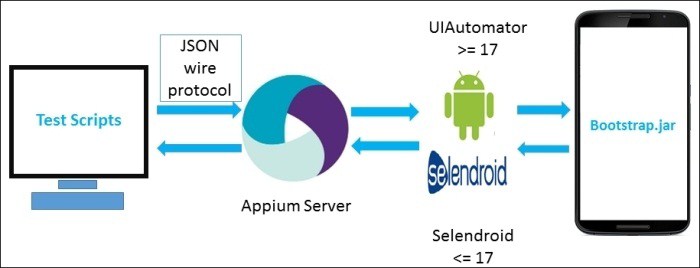

上图是Android上appium的整个数据流转图。其中UIAutomator/Selendroid替换了苹果的Instruments，bootstrap.jar替换了苹果的bootstrap.js。

Android version >= 17，使用谷歌的UIAutomator框架，早期的版本需要借助Selendroid框架。

这里的Bootstrap.jar是一个TCP服务器，用它发送命令给android设备执行相关操作。

数据流转和IOS是类似的，部分环节的工具和框架换了而已。

== The Selenium JSON wire protocol

JSON wire protocol (JSONWP)是一种数据传输的协议。该协议是一系列特定的，预定义好的标准化的RESTful API节点，主要是为了web的自动化测试设计的。

Appium实现了移动端的JSONWP，扩展了Selenium JSONWP，用来控制不同的移动设备的交互操作。

以下为部分API endpoints

[source,ruby]

/session/:sessionId

/session/:sessionId/element

/session/:sessionId/elements

/session/:sessionId/element/:id/click

/session/:sessionId/source

/session/:sessionId/url

/session/:sessionId/timeouts/implicit_wait

完整的列表在这里，需要爬梯子

https://code.google.com/p/selenium/wiki/JsonWireProtocol

https://code.google.com/p/selenium/source/browse/spec-draft.md?repo=mobile

Appium像WebDriver一样，提供了各个语言的客户端库作为接口与RESTful打交道。

[source, java]

AppiumDriver.getPageSource();

上面这个方法将会触发一个HTTP请求到JSONWP，会从一个合适的API endpoint得到响应。这个方法对应的API endpoint如下：

/session/:sessionId/source

Appium Driver通过执行脚本，发送JSON请求到Appium Server获取对应的响应，Appium服务器执行完相应的命令后会以字符串形式返回页面的资源。如果是native app的话，将会返回一个XML文档表示UI层级结构。返回的结果形式取决于app的类型。
