小贴士：
看完后如果觉得困难大家可以写一个简单的测试demo，例如通过Button点击事件触发弹框，然后自己反编译，最好拿自己的demo测试吧，也是为了尊重其他开发人员~-
前言
最近UC浏览器中文版出了一个快速搜索的功能, 在使用其他app的时候, 如果复制了一些内容, 屏幕顶部会弹一个窗口, 提示一些操作, 点击后跳转到UC, 显示这个悬浮窗不需要申请android.permission.SYSTEM_ALERT_WINDOW权限.

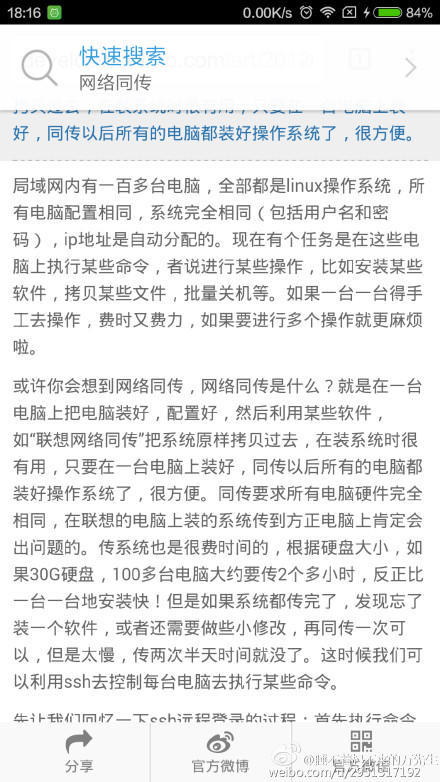

如下图, 截图是在使用Chrome时截的, 但是屏幕顶部却有UC的view浮在屏幕上. 我使用的是小米, 我并没有给UC授悬浮窗权限, 所以我看到这个悬浮窗时是很震惊的.
- 悬浮窗原理
做过悬浮窗功能的人都知道, 要想显示悬浮窗, 要有一个服务运行在后台, 通过getSystemService(Context.WINDOW_SERVICE拿到WindowManager, 然后向其中addView, addView第二个参数是一个WindowManager.LayoutParams, WindowManager.LayoutParams中有一个成员type, 有各种值, 一般设置成TYPE_PHONE就可以悬浮在很多view的上方了, 但是调用这个方法需要申请android.permission.SYSTEM_ALERT_WINDOW权限, 在很多机型上, 这个权限的名字叫悬浮窗, 比如小米手机上默认是禁用这个权限的, 有些恶意app会用这个权限弹广告, 而且很难追查是哪个应用弹的. 如果这个权限被禁用, 那么结果就是悬浮窗无法展示, 比如有道词典的复制查词功能, 在小米手机上经常没用, 其实是用户没有授权, 而且应用也没有引导用户给它打开授权.
现在UC能突破这个限制, 我很好奇它是怎么做到的.
- 研究实现
Android开发有点蛋疼的地方就是太容易被反编译, 但有时这也成为我们研究别人app的一种手段.
- 反编译
使用apktool可以很轻松的反编译UC.
- 找代码
逆向别人的app, 比较关键的地方是怎么找代码, 因为代码基本上都是混淆的, 直接看肯定是看不懂的, 只能去找, 突破口一般在字符资源上, 比如我们看到上图中的快速搜索是UC的字符, 那么我们到res/values/strings.xml去找快速搜索, 就可以找到下面的内容
<string name="dark_search_banner_search">快速搜索</string>这里我们拿到了快速搜索对应的名字dark_search_banner_search, Android在编译时会给每个资源分配一个id, 我们grep一下这个字符资源的名字就能知道id是多少, 一般在R.java, res/values/public.xml中有定义, 我直接到public.xml中找到了它的id
<public type="string" name="dark_search_banner_search" id="0x7f070049" />有了字符资源的id 0x7f070049, 我们再在代码里面grep一下这个id, 就能知道哪几个文件使用了这个字符资源.
之所以这么确定是在代码里, 是因为UC在我们复制的内容不同时, 悬浮窗标题会不一样, 一定是在代码里控制的, 结果如下
./com/uc/browser/b/f.smali结果可能和大家不一样, 但是一定会找到一个被混淆的smali文件
- 看代码
这一部应该是最恶心的. smali代码和java代码的关系, 就像汇编代码和C++代码, 但是smali比汇编代码要容易理解的多, 不然也不会有那么多公司故意将代码写在C++层了.
虽然代码都被混淆了, 而且以我们不熟悉的方式出现, 但我们可以根据一些蛛丝马迹来判断代码的执行, 比如Framework的类和API是不能被混淆的, 这也是我们能看懂smali的原因之一, 我们可以结合这些面包屑来还原整个app代码, 当然这需要我们对smali很熟悉, 如果不熟悉smali, 至少要对Android的API熟悉. 因为有时实在看不懂, 我们要靠猜来还原一段代码的逻辑.
首先在代码里面找到0x7f070049, 发现了如下代码
省略)
const v3, 0x7f070049
invoke-virtual {v1, v3}, Landroid/content/res/Resources;->getString(I)Ljava/lang/String;
move-result-object v1
iput-object v1, v0, Lcom/uc/browser/b/a;->dpC:Ljava/lang/String;
:cond_9
(省略)
invoke-virtual {v0, v1}, Lcom/uc/browser/b/a;->o(Landroid/graphics/drawable/Drawable;)V
:try_end_2
.catch Ljava/lang/Exception; {:try_start_2 .. :try_end_2} :catch_0
goto/16 :goto_0
(省略)这是0x7f070049出现之后的一部分代码, 一路看下来, 其实都是在取值赋值, 就拿0x7f070049来说:
#使v3寄存器的值为0x7f070049
const v3, 0x7f070049
#v1是Resources实例, 调用它的getString方法, 方法的参数是v3中的值
invoke-virtual {v1, v3}, Landroid/content/res/Resources;->getString(I)Ljava/lang/String;
#将结果存入v1寄存器
move-result-object v1其实就是我们常用的getResources().getString
其实如果一直这么看下去, 会发现毫无头绪, 剩下的代码一直在干差不多的事情, 所以我只截取了这部分, 注意最后一行
goto/16 :goto_0也就是说, 有可能代码转到goto_0那儿去了, 那么看看goto_0那里又写了些什么
:goto_0
(省略)
const-string v1, "window"
invoke-virtual {v0, v1}, Landroid/content/Context;->getSystemService(Ljava/lang/String;)Ljava/lang/Object;
move-result-object v0
check-cast v0, Landroid/view/WindowManager;
invoke-interface {v0}, Landroid/view/WindowManager;->getDefaultDisplay()Landroid/view/Display;
move-result-object v0
invoke-virtual {v0}, Landroid/view/Display;->getWidth()I
move-result v0
iget-object v1, v10, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
iput v0, v1, Landroid/view/WindowManager$LayoutParams;->width:I
iget-object v0, v10, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
invoke-virtual {v10}, Lcom/uc/browser/b/a;->getContext()Landroid/content/Context;
move-result-object v1
invoke-virtual {v1}, Landroid/content/Context;->getResources()Landroid/content/res/Resources;
move-result-object v1
const v2, 0x7f0d0022
invoke-virtual {v1, v2}, Landroid/content/res/Resources;->getDimension(I)F
move-result v1
float-to-int v1, v1
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->height:I
iget-object v0, v10, Lcom/uc/browser/b/a;->mWindowManager:Landroid/view/WindowManager;
iget-object v1, v10, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
invoke-interface {v0, v10, v1}, Landroid/view/WindowManager;->addView(Landroid/view/View;Landroid/view/ViewGroup$LayoutParams;)V其实看到const-string v1, "window", 我们就应该有所警惕了, 这可能是关键代码了. 为什么这么说? 因为悬浮窗的实现里面, 需要获取WindowManager, 从而需要调用Context.getSystemService(Context.WINDOW_SERVICE, 而官方文档写了Context.WINDOW_SERVICE就是常量window. 而后我们看到代码中构造了WindowManager.LayoutParams, 最终在addView时传入.
看到这里, 我也觉得很奇怪, 我在悬浮窗原理中写的是我知道的实现悬浮窗的方法, UC的实现好像跟我调用的是相同的API, 也没看到反射之类可能展示奇技淫巧的代码, 为什么UC就可以不需要权限直接显示悬浮窗呢?
猜测
我认为addView的第二个参数WindowManager.LayoutParams可能是关键, 所以我需要知道UC是如何构造这个WindowManager.LayoutParams的.
由于是系统的类, 无法混淆, 直接搜索LayoutParams就找到了下面的代码
iget-object v1, v10, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;这句话就是把v10的值赋给v1, v10是com/uc/browser/b/a的成员dpx, 那么打开com/uc/browser/b/a.smali看看dpx到底是怎么构造的.
(省略)
.field dpx:Landroid/view/WindowManager$LayoutParams;
(省略)
.line 68
new-instance v0, Landroid/view/WindowManager$LayoutParams;
invoke-direct {v0}, Landroid/view/WindowManager$LayoutParams;-><init>()V
iput-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
.line 69
if-eqz p2, :cond_0
.line 70
iget-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
const/16 v1, 0x7d5
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->type:I
.line 74
:goto_0
iget-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
const/4 v1, 0x1
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->format:I
(省略)这里的代码就很简单的, 我最先看的是下面这段
const/16 v1, 0x7d5
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->type:I这两句代码就是把WindowManager.LayoutParams.type字段设成0x7d5, 官网上写了0x000007d5是WindowManager.LayoutParams.TYPE_TOAST的值.
- 验证
实际测试了一下, 将type设置成TYPE_TOAST果然有奇效, 不需要android.permission.SYSTEM_ALERT_WINDOW权限就能显示一个悬浮窗.
之前我一直以为调用了系统WindowManager.addView需要android.permission.SYSTEM_ALERT_WINDOW权限, 但实际上调用这个方法是不需要权限的, 在Android源码中有这么一段
public int checkAddPermission(WindowManager.LayoutParams attrs) {
int type = attrs.type;
if (type < WindowManager.LayoutParams.FIRST_SYSTEM_WINDOW
|| type > WindowManager.LayoutParams.LAST_SYSTEM_WINDOW) {
return WindowManagerImpl.ADD_OKAY;
}
String permission = null;
switch (type) {
case TYPE_TOAST:
// XXX right now the app process has complete control over
// this... should introduce a token to let the system
// monitor/control what they are doing.
break;
case TYPE_INPUT_METHOD:
case TYPE_WALLPAPER:
// The window manager will check these.
break;
case TYPE_PHONE:
case TYPE_PRIORITY_PHONE:
case TYPE_SYSTEM_ALERT:
case TYPE_SYSTEM_ERROR:
case TYPE_SYSTEM_OVERLAY:
permission = android.Manifest.permission.SYSTEM_ALERT_WINDOW;
break;
default:
permission = android.Manifest.permission.INTERNAL_SYSTEM_WINDOW;
}
if (permission != null) {
if (mContext.checkCallingOrSelfPermission(permission)
!= PackageManager.PERMISSION_GRANTED) {
return WindowManagerImpl.ADD_PERMISSION_DENIED;
}
}
return WindowManagerImpl.ADD_OKAY;
}可以猜到这个方法是往系统的WindowManager里addView的时候做权限检查用的, 那个type就是我们在构造WindowManager.LayoutParams时赋值的type, 可以看到, 除了TYPE_TOAST, 其他都是要权限的, 而且非常喜感的是, 代码中的注释还说他们现在对这种type毫无限制, 应该引入标记来限制开发者.
- 处理兼容性

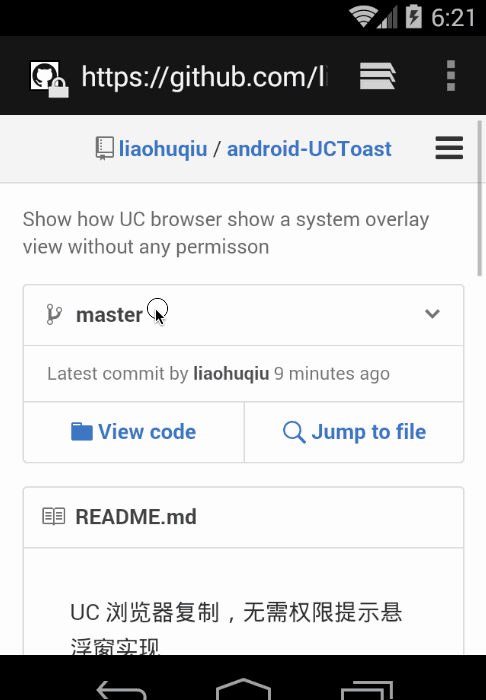

在这篇文章刚刚公布的时候, 就有同学反馈悬浮窗无法接收事件, 刚开始我并没有特别在意, 在廖祜秋大神做了一个demo之后, 这篇文章阅读量又涨了不少, 随即收到更多反馈事件的问题, 我今天晚上借了台MIUI V5 4.2.2实测了一下, 这台机器上UC的快速搜索功能也无法正常使用.
在这个ROM上表现为:
使用TYPE_PHONE这类需要权限的type时, 只有在app处于前台时能显示悬浮窗, 且能正常接受触摸事件. 如果在应用详情里面授悬浮窗权限, 则工作完全正常.
(这里是MIUI V5对悬浮窗的特殊处理, 现在的ROM, 包括MIUI V6上, 如果不授权, 无法显示任何悬浮窗)
使用TYPE_TOAST这个不需要权限的type时, 悬浮窗正常显示, 但不能接受触摸事件.
我重新检查了一下smali代码, 发现UC是有分版本处理的, 不过因为smali代码的规则问题, 很难直接看出来, 我把分析过程写出来, 顺便解释一下smali的语法, 供大家以后逆向时拿来参考.
这次我是在OS X上反编译的, 所以变量名可能略有区别.
接着上面com/uc/browser/b/a.smali中查看dpx的构造过程, 代码如下:
.field dpx:Landroid/view/WindowManager$LayoutParams;
(省略)
# direct methods
.method public constructor <init>(Landroid/content/Context;Z)V
.locals 7
(省略)
.line 68
new-instance v0, Landroid/view/WindowManager$LayoutParams;
invoke-direct {v0}, Landroid/view/WindowManager$LayoutParams;-><init>()V
iput-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
.line 69
if-eqz p2, :cond_0
.line 70
iget-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
const/16 v1, 0x7d5
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->type:I为了方便说明, 我遵循smali的规则, 它用.line XX, 我们就说这是第XX行的代码.
上面是我之前分析得到UC使用的是TYPE_TOAST的地方, 证据就是第70行的const/16 v1, 0x7d5, 但是要知道, smali代码没有跳转的话, 就是从上往下执行, 我们看第69行的代码如下:
.line 69
if-eqz p2, :cond_0这句话的意思是如果p2等于0, 控制流跳转到cond_0, 否则就是继续顺序往下执行. 也就是说UC只有在p2 != 0条件满足的时候才会使用TYPE_TOAST, 我们看看cond_0对应的代码.
.line 72
:cond_0
iget-object v0, p0, Lcom/uc/browser/b/a;->dpx:Landroid/view/WindowManager$LayoutParams;
const/16 v1, 0x7d2
iput v1, v0, Landroid/view/WindowManager$LayoutParams;->type:I这里很简单, 就是将0x7d2赋给了type, 官网写了0x000007d2是TYPE_PHONE, 也就是说UC在某种情况下还是会用需要权限的老方法展示悬浮窗.
现在问题是条件是什么, 关键在p2, 在smali里面, 有两种寄存器命名规则, 一种叫v命名规则, 另一种是p命名规则, 当然只是命名规则而已, 在使用apktool时是可以选的. 这里是p命名规则.
我刚才分析的赋值过程, 所在的方法是下面这个, 我在刚才的代码片段中也保留了这个部分.
# direct methods
.method public constructor <init>(Landroid/content/Context;Z)V
.locals 7这就是com/uc/browser/b/a的构造方法, dpx就是在构造方法里初始化的, .locals 7告诉我们这个方法中将出现7个局部寄存器(local register), 名字是v0, v1...v6, 而这个方法的参数有3个, 隐式告诉我们这个方法中将出现3个参数寄存器(parameter register), 名字分别是p0, p1, p2.
我是怎么知道这个方法有3个参数的呢. smali中非静态方法, 都隐含一个参数p0, 指向自身, 和Java中的this是一个意思, 而方法的参数写在括号里, 也就是Landroid/content/Context;Z, 其中Landroid/content/Context;很明显就是Android中的Context, 值存储在p1里, 而Z对应的是Android中的boolean, p2就是他了.
也就是说, type是用TYPE_TOAST还是用TYPE_PHONE, 取决于这个构造方法的第二个参数, 那到底谁构造了com/uc/browser/b/a呢? 可以去代码里面搜形如new-instance ***, Lcom/uc/browser/b/a;的代码. 更保险的做法是搜Lcom/uc/browser/b/a然后一个一个的看.
我在com/uc/browser/b/f.smali里面找到了下面的代码:
.prologue
const/4 v0, 0x0
const/4 v1, 0x1
(省略)
new-instance v3, Lcom/uc/browser/b/a;
iget-object v4, v9, Lcom/uc/browser/b/e;->mContext:Landroid/content/Context;
sget v5, Landroid/os/Build$VERSION;->SDK_INT:I
const/16 v6, 0x13
if-lt v5, v6, :cond_0
move v0, v1
:cond_0
invoke-direct {v3, v4, v0}, Lcom/uc/browser/b/a;-><init>(Landroid/content/Context;Z)V这段代码首先是创建了com/uc/browser/b/a的实例, 存储在v3中, 从另一处拿到了一个Context存储在v4中, 然后拿到了当前系统的android.os.Build.VERSION.SDK_INT存储在v5中, 此时将v6的值设为0x13, 千万别粗心看成13了, 我好几次都觉得这是13, 其实是十进制的19, 接下来是一个条件分支, 如果v5的值小于v6, 也就是说android.os.Build.VERSION.SDK_INT < 19, 直接跳转到cond_0, 否则先将v1的值赋给v0, 再顺序执行.
这句代码
invoke-direct {v3, v4, v0}, Lcom/uc/browser/b/a;-><init>(Landroid/content/Context;Z)V就是调用v3的构造方法, 参数是v4和v0, 分析一下上面这段代码的逻辑就是:
如果当前系统API level小于19, 那么第二个参数就是0, 否则就是1.
而这第二个参数的值就是之前我们分析的p2的值, UC只有在p2 != 0条件满足的时候才会使用TYPE_TOAST, 把整个逻辑串起来就是:
UC在API level >= 19的时候, 使用TYPE_TOAST, 其他情况使用TYPE_PHONE(需要权限).
可能是为了规避在低版本TYPE_TOAST不能接受事件的问题.
关于针对源代码的分析, 请看Android悬浮窗使用TYPE_TOAST的小结
实测效果

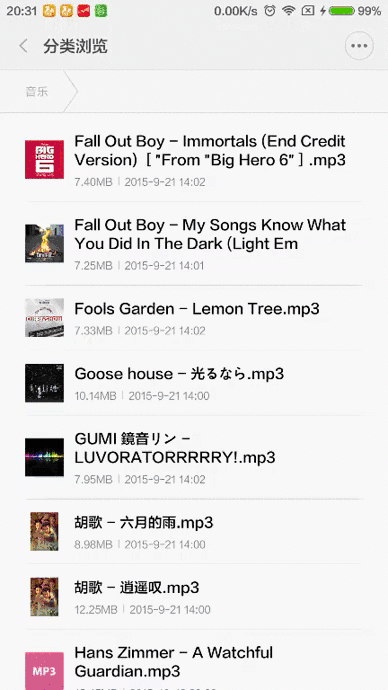

我之前写的一个app有悬浮窗播放功能, 支持拖动窗口和点击暂停, 关闭窗口等等, 在4.4.4上实测功能正常.
