本文首先概述了Android的进程间通信的Binder机制，然后结合一个AIDL的例子，对Binder机制进行了解析。
概述
我们知道，在Android app中的众多activity，service等组件可以运行在同一进程中，也可以运行在不同进程中。当组件运行在同一进程中进行通信就显得比较简单，在之前的Android线程间通信机制中已经讲过了；而当它们运行在不同的进程 中时，就需要使用我们本文中所要介绍的Binder机制了。

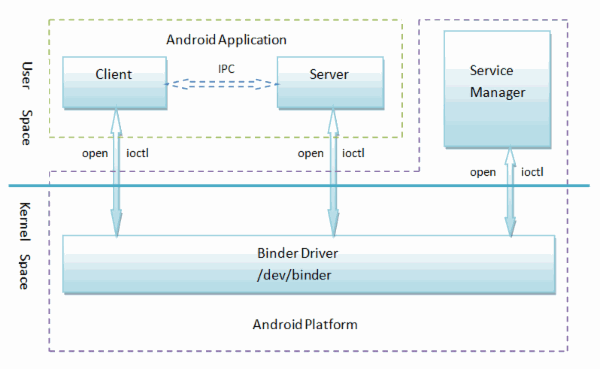

Binder作为一种进程间通信机制，负责提供远程调用的功能（RPC），它的系统组件主要包括四种：Client, Server, ServiceManager, Binder Driver. 它们之间的关系如下图所示：
从图中我们可以看出，Client, Server, ServiceManager运行在系统的用户态，而Binder Driver运行在内核态。为了完成Client端到Server端的通信任务，用户空间的需要操作Binder Driver提供的/dev/binder文件来完成交互。那么ServiceManager的工作是什么呢？ServiceManager负责管理Server并向Client端提供一个Server的代理接口（proxy）。通过代理接口中定义的方法，Client端就可以使用Server端提供的服务了。整个过程如下：
Client端调用代理接口的方法，将Client的参数打包为parcel对象发送给内核空间中BinderDriver；
Server端读取到BinderDriver中的请求数据，将parcel对象解包并处理；
处理好后，将处理结果打包返回给BinderDriver，再交给Client端。

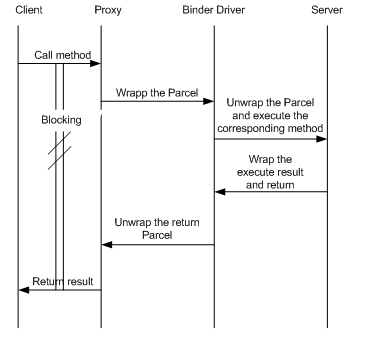

另外，Client端与Server端的调用过程是同步的，即在Server返回结果之前，Client端是阻塞的。调用过程如下所示：
OK，下面我们通过AIDL的一个例子来分析一下以上过程时如何进行的。
AIDL小栗子
首先，创建一个aidl文件“ICalculateAIDL.aidl”，这个接口里面定义了要对外提供的服务，我们这里定义了计算加法和减法的函数：
package com.cqumonk.calculate.aidl;interface ICalculateAIDL {
int add(int a,int b);
int minus(int a,int b);

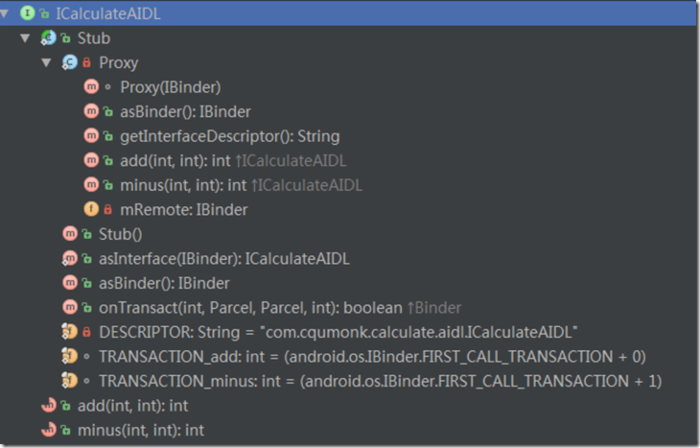

}创建好后，rebuild一下我们的项目，可以生成同名的java文件。这是一个接口，里面包含了一个名为Stub的静态抽象类，以及我们在aidl文件中定义的加减法函数。 里面详细代码在后面分析，接口文件结构如下：
然后我们需要实现服务端方面的功能，创建一个service，我们顺手把生命周期中各方法都打印出来，并完成加法和减法函数的实现：
public class CalculateService extends Service {
private static final String TAG="SERVER";
public CalculateService() {
}
@Override
public void onCreate() {
super.onCreate();
Log.e(TAG,"OnCreate");
}
@Override
public int onStartCommand(Intent intent, int flags, int startId) {
Log.e(TAG,"onStartCommand");
return super.onStartCommand(intent, flags, startId);
}
@Override
public IBinder onBind(Intent intent) {
Log.e(TAG,"onBind");
return mBinder;
}
@Override
public void onDestroy() {
super.onDestroy();
Log.e(TAG,"onDestroy");
}
@Override
public boolean onUnbind(Intent intent) {
Log.e(TAG,"onUnbind");
return super.onUnbind(intent);
}
@Override
public void onRebind(Intent intent) {
Log.e(TAG,"onRebind");
super.onRebind(intent);
}
private final ICalculateAIDL.Stub mBinder=new ICalculateAIDL.Stub(){
@Override
public int add(int a, int b) throws RemoteException {
return a+b;
}
@Override
public int minus(int a, int b) throws RemoteException {
return a-b;
}
};
}在service中，我们使用刚刚生成的ICalculateAIDL.Stub静态抽象类创建了一个Binder对象，实现了其中有关计算的业务方法，并在onBind方法中返回它。另外我们还需要在manifest文件中对该服务进行注册：
<service android:name=".CalculateService" android:enabled="true" android:exported="true" > <intent-filter> <action android:name="com.cqumonk.adil.calculate"/> <category android:name="android.intent.category.DEFAULT"/> </intent-filter></service>

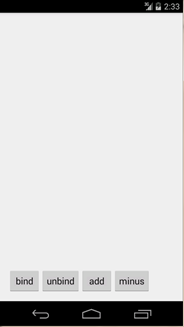

这时候，我们的服务端工作就完成了。我们开始编写客户端的代码来调用这个服务。首先，我们定义一个activity，包含四个按钮：
然后我们可以在activity中启动之前定义好的service并调用它所提供的服务：
public class MainActivity extends Activity implements View.OnClickListener {
Button mBind;
Button mUnbind;
Button mAdd;
Button mMinus;
TextView txt_res;
private static final String TAG="CLIENT";
private ICalculateAIDL mCalculateAIDL;
private boolean binded=false;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
mBind= (Button) findViewById(R.id.btn_bind);
mUnbind= (Button) findViewById(R.id.btn_unbind);
mAdd= (Button) findViewById(R.id.btn_add);
mMinus= (Button) findViewById(R.id.btn_minus);
txt_res= (TextView) findViewById(R.id.txt_res);
mBind.setOnClickListener(this);
mUnbind.setOnClickListener(this);
mAdd.setOnClickListener(this);
mMinus.setOnClickListener(this);
}
@Override
protected void onStop() {
super.onStop();
unbind();
}
private void unbind(){
if (binded){
unbindService(mConnection);
binded=false;
}
}
@Override
public void onClick(View v) {
int id=v.getId();
switch (id){
case R.id.btn_bind:
Intent intent=new Intent();
intent.setAction("com.cqumonk.adil.calculate");
bindService(intent,mConnection, Context.BIND_AUTO_CREATE);
break;
case R.id.btn_unbind:
unbind();
break;
case R.id.btn_add:
if(mCalculateAIDL!=null){
try {
int res=mCalculateAIDL.add(3,3);
txt_res.setText(res+"");
} catch (RemoteException e) {
e.printStackTrace();
}
}else{
Toast.makeText(this,"please rebind",Toast.LENGTH_SHORT).show();
}
break;
case R.id.btn_minus:
if(mCalculateAIDL!=null){
try {
int res=mCalculateAIDL.minus(9,4);
txt_res.setText(res+"");
}catch (RemoteException e) {
e.printStackTrace();
}
}else{
Toast.makeText(this,"please rebind",Toast.LENGTH_SHORT).show();
}
break;
}
}
private ServiceConnection mConnection=new ServiceConnection() {
@Override
public void onServiceConnected(ComponentName name, IBinder service) {
Log.e(TAG,"connect");
binded=true;
mCalculateAIDL=ICalculateAIDL.Stub.asInterface(service);
}
@Override
public void onServiceDisconnected(ComponentName name) {
Log.e(TAG,"disconnect");
mCalculateAIDL=null;
binded=false;
}
};
}当我们点击绑定按钮，观察日志：
点击加法和减法按钮，都可以完成计算并返回值。然后点击解绑按钮：
我们并未发现有连接断开的日志打印，这时候，我们继续点击加减法按钮，发现仍然可以完成计算功能，这又是为毛呢？我们看到unbind和destroy的日志打印，说明连接已经断开，service已经被销毁，但是我们返回的stub对象仍然是可以继续使用的。而并不是说service仍然在运行。
过程分析
首先，我们调用bindservice方法来启动了service：
一方面连接成功时调用了serviceConnection的onServiceConnected方法。我们从该方法中获取到一个Binder对象（注意，这个binder并不是我们在service中实现的那个哦。当service时本apk中的service时，这里返回的是同一个binder），我们通过此binder来与server进行通信。为了区分，我们称为clientBinder。
public void onServiceConnected(ComponentName name, IBinder service) {
Log.e(TAG,"connect");
binded=true;
mCalculateAIDL= ICalculateAIDL.Stub.asInterface(service);
}另一方面，onBind方法返回了我们实现的Stub对象，其实也是一个Binder，用于和Client进行通信。 （之前我们定义了一个aidl接口文件，并根据它生成了ICalculateAIDL接口。这个接口中有我们定义的两个方法以及一个 静态抽象内部类Stub，它是一个Binder的子类。）我们来看一下Stub是如何定义的：
public static abstract class Stub extends android.os.Binder implements com.cqumonk.calculate.aidl.ICalculateAIDL
它继承了Binder类也实现了ICalculateAIDL接口， 我们实现了定义的add和minus方法。我们仍然要强调一下它并不是clientBinder，在负责与clientBinder进行通信交互的同时，它也维护了service描述符与服务端service的映射。
我们在Client中的onServiceConnected里调用了stub对象的asInterface方法，并将之前得到的clientBinder传入：
public static com.cqumonk.calculate.aidl.ICalculateAIDL asInterface(android.os.IBinder obj) { if ((obj == null)) {
return null;
}
android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);//根据包名获取本地实现的一个接口的实例，如果是本地service则可以获取到 if (((iin != null) && (iin instanceof com.cqumonk.calculate.aidl.ICalculateAIDL))) { return ((com.cqumonk.calculate.aidl.ICalculateAIDL) iin); //如果得到的实例是ICalculateAIDL的对象，则返回 }
return new com.cqumonk.calculate.aidl.ICalculateAIDL.Stub.Proxy(obj);//如果无法得到本地实现的对象则会返回一个代理对象}在这个方法中，首先在系统中查找注册的的service，如果没有找到，那么一定是别的apk实现的service，于是返回一个此service的静态代理类对象供Client调用。 我们来看一下这个代理，创建时我们将clientBinder传入了，同时也它实现了ICalculateAIDL接口：
private static class Proxy implements com.cqumonk.calculate.aidl.ICalculateAIDL {
private android.os.IBinder mRemote;
Proxy(android.os.IBinder remote) {
mRemote = remote;
}
@Override
public android.os.IBinder asBinder() {
return mRemote;
}
public java.lang.String getInterfaceDescriptor() {
return DESCRIPTOR; }
@Override
public int add(int a, int b) throws android.os.RemoteException {
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
_data.writeInt(a); //将参数打包 _data.writeInt(b);
mRemote.transact(Stub.TRANSACTION_add, _data, _reply, 0); //调用binderDriver的提供的方法将参数发给服务端 _reply.readException();
_result = _reply.readInt(); //读取到返回结果 } finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
@Override
public int minus(int a, int b) throws android.os.RemoteException {
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
_data.writeInt(a);
_data.writeInt(b);
mRemote.transact(Stub.TRANSACTION_minus, _data, _reply, 0);
_reply.readException();
_result = _reply.readInt();
} finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
}代理中也实现了ICalculateAIDL接口定义的方法，我们以add方法为例，里面将参数打包发送给Server端。在Server端收到请求后，会调用service中我们实现的那个stub对象（mBinder）的onTransact方法：
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
switch (code) {
case INTERFACE_TRANSACTION: {
reply.writeString(DESCRIPTOR);
return true;
}
case TRANSACTION_add: {
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
int _arg1;
_arg1 = data.readInt();
int _result = this.add(_arg0, _arg1); //调用我们实现好的方法 reply.writeNoException();
reply.writeInt(_result); //把结果返回 return true;
}
case TRANSACTION_minus: {
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
int _arg1;
_arg1 = data.readInt();
int _result = this.minus(_arg0, _arg1);
reply.writeNoException();
reply.writeInt(_result);
return true;
}
}
return super.onTransact(code, data, reply, flags);
}调用完成后把结果打包返回给Poxy处理，最后返回给客户端。
总结
由上面的例子我们可以看出，在跨进程通信的时候，Client端使用的Poxy里面封装了一个binder与Server端的stub（也是一个binder对象）进行交互，两个binder作为接口调用BinderDriver的transact来发送数据包，以及onTransact接收处理数据包。
通过结合AIDL例子，我们对Android进程间的通信机制进行了分析，如果有错误的地方，欢迎指正。
