spring cloud 入门系列八：使用spring cloud sleuth整合zipkin进行服务链路追踪

好久没有写博客了，主要是最近有些忙，今天忙里偷闲来一篇。

=======我是华丽的分割线==========

微服务架构是一种分布式架构，微服务系统按照业务划分服务单元，一个微服务往往会有很多个服务单元，一个请求往往会有很多个单元参与，一旦请求出现异常，想要去定位问题点真心不容易，因此需要有个东西去跟踪请求链路，记录一个请求都调用了哪些服务单元，调用顺序是怎么样的以及在各个服务单元处理的时间长短。常见的服务链路追踪组件有google的dapper、twitter的zipkin、阿里的鹰眼等，它们都是出众的开源链路追踪组件。

spring cloud 有自己的组件来集成这些开源组件，它就是spring cloud sleuth，它为服务链路追踪提供了一套完整的解决方案。

今天的主题就是如何使用spring cloud sleuth整合zipkin进行服务链路追踪。本博客将围绕下面的线索进行展开：

1. Server端代码实现

2. Client端代码实现

3. 执行测试

 由上面的线索可以发现，zipkin分服务端和客户端。

客户端就是我们的服务单元，用来发送链路信息到服务端；

服务端用来接收客户端发送来的链路信息，并进行处理，它包括4个部分：

• Collector组件：用来接收客户端发送的链路信息然后整理成zipkin能处理的格式，供后续存储或向外部提供查询使用。

• Storage组件：对链路信息进行保存，默认存储在内存，通过配置还可以保存到mysql等地方。

• Restful API组件：对其他服务单元提供api接口进行查询链路信息。

• Web UI组件：调用API 组件的接口并将信息显示到web 画面。

废话不多说，直接上代码。

一、Server端代码实现

 先给出代码结构：

　　结构比较简单，搭建过程如下：

1. 新建maven工程sleuth-zipkin

2. 修改pom文件



   <project xmlns="http://maven.apache.org/POM/4.0.0"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
       <modelVersion>4.0.0</modelVersion>
       <groupId>com.sam</groupId>
       <artifactId>sleuth-zipkin</artifactId>
       <version>0.0.1-SNAPSHOT</version>

       <parent>
           <groupId>org.springframework.boot</groupId>
           <artifactId>spring-boot-starter-parent</artifactId>
           <version>1.5.1.RELEASE</version>
       </parent>

       <properties>
           <javaVersion>1.8</javaVersion>
       </properties>
       <!-- 使用dependencyManagement进行版本管理 -->
       <dependencyManagement>
           <dependencies>
               <dependency>
                   <groupId>org.springframework.cloud</groupId>
                   <artifactId>spring-cloud-dependencies</artifactId>
                   <version>Camden.SR6</version>
                   <type>pom</type>
                   <scope>import</scope>
               </dependency>
           </dependencies>

       </dependencyManagement>

       <dependencies>
           <!-- 引入zipkin-server依赖，提供server端功能 -->
           <dependency>
               <groupId>io.zipkin.java</groupId>
               <artifactId>zipkin-server</artifactId>
           </dependency>
           <!-- 引入zipkin-autoconfigure-ui依赖，用来提供zipkin web ui组件的功能，方便查看相关信息 -->
           <dependency>
               <groupId>io.zipkin.java</groupId>
               <artifactId>zipkin-autoconfigure-ui</artifactId>
           </dependency>

           <!-- 引入eureka依赖 -->
           <dependency>
               <groupId>org.springframework.cloud</groupId>
               <artifactId>spring-cloud-starter-eureka</artifactId>
           </dependency>

       </dependencies></project>





3. 新建启动类



   /**
    * @EnableZipkinServer
    *
    * 用于开启Zipkin Server功能
    * */@EnableZipkinServer
   @SpringBootApplication
   @EnableDiscoveryClientpublic class SleuthZipkinApp {    public static void main(String[] args) {
           SpringApplication.run(SleuthZipkinApp.class, args);
       }

   }





4. 新建配置文件

   server.port=9411spring.application.name=sleuth-zipkin
   #需要使用到eureka服务注册中心
   eureka.client.serviceUrl.defaultZone=http://localhost:1111/eureka

二、Client端代码实现

这里我们准备使用前面的随笔中已经实现好的微服务（网关服务api-gateway、消费者hello-consumer和生产者hello-server，可以点击链接查看搭建过程，这里就不详细描述了）。在这几个微服务中都做如下修改：

1. 引入依赖

   <!-- 引入zipkin 依赖 ，提供zipkin客户端的功能 -->
           <dependency>
               <groupId>org.springframework.cloud</groupId>
               <artifactId>spring-cloud-starter-zipkin</artifactId>
           </dependency>



2. 修改配置文件，追加两项配置

   #指定zipkin服务端的url
   spring.zipkin.base-url=http://localhost:9411
   #设定样本收集的比率为100%
   spring.sleuth.sampler.percentage=1.0

   由于分布式系统的请求量一般比较大，不可能把所有的请求链路进行收集整理，因此sleuth采用抽样收集的方式，设定一个抽样百分比。在开发阶段，我们一般设定百分比为100%也就是1。

三、执行测试

1. 依次启动微服务：服务注册中心eureka、zipkin服务端sleuth-zipkin、网关服务api-gateway、消费者hello-consumer和生产者hello-server

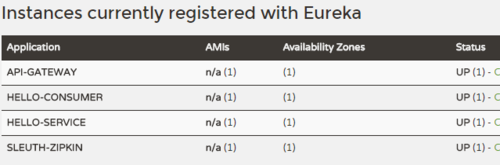

2. 访问http://localhost:1111/,确认4个微服务已经成功注册到了服务注册中心



3. 访问http://localhost:5555/hello-consumer/hello-consumer?accessToken=111，通过zuul 网关进行访问，

   查看api-gateway控制台：

   2018-07-19 18:02:34.999  INFO [api-gateway,4c384ab23da1ae35,4c384ab23da1ae35,true] 9296 --- [nio-5555-exec-3] com.sam.filter.AccessFilter              : send GET request to http://localhost:5555/hello-consumer/hello-consumer2018-07-19 18:02:45.088  INFO [api-gateway,,,] 9296 --- [trap-executor-0] c.n.d.s.r.aws.ConfigClusterResolver      : Resolving eureka endpoints via configuration

   请看红字部分，有4部分，以逗号分隔。第一部分是服务名；第二部分是TranceId，每次请求都会有唯一的tranceId；第三部分是spanId，每个工作单元发送一次请求就会产生一个spanId，每个请求会产生一个tranceId和多个spanId，根据tranceId和spanId就能分析出一个完整的请求都经历了哪些服务单元；第四部分是boolean型的，用来标记是否需要将该请求链路进行抽样收集发送到zipkin等进行整理。

4. 访问zipkin服务端http://localhost:9411/，查看UI页面

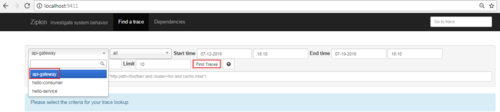

   选择api-gateway，然后点击 "Find Trances"

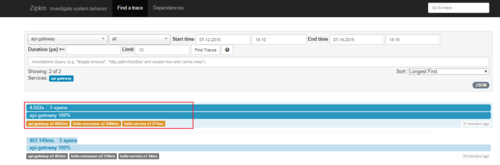

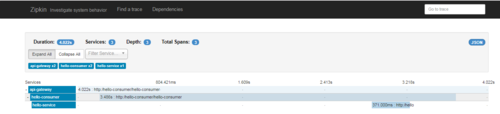

   能看到请求都经历了哪些服务节点。再点相关link，可以查看调用顺序，并且还能看到在各个服务节点的处理的时间长度。

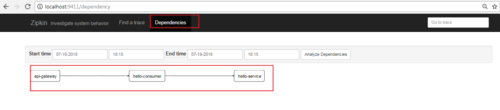

   切换到依赖画面，能查看服务节点的依赖关系
