使用Mobilenet进行车辆违章行为的检测

学校大创项目做了关于车辆违章检测的模型，现在简单记录一下~~~
项目主要的模块为车辆目标检测+车辆违章行为检测+车牌识别+微信小程序开发

选取网络

在项目中违章行为识别的思想主要是分类问题，可以简化为二分类（违章+非违章），或者复杂一点的多分类（将违章的情况细分为压实线、占用自行车道、占用人行横道等）
当然更好的方法是通过检测一些可能造成违章的标识，如禁止停车、自行车道标志、白色实线等，但考虑到复杂程度，我还是选择了分类【笑哭】
最终选取了较简单的Mobilenet网络，其中心思想是深度可分卷积，所以速度很快，并非常适合分类问题。

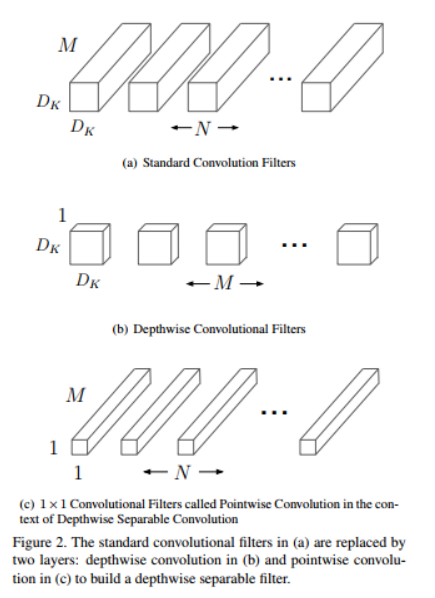

Mobilenet 深度可分卷积

准备数据集

由于涉及个人隐私等问题，与交管部门沟通无果，只好通过网络爬虫和自己拍摄来收集数据集。。。
因为数量较少，所以在训练时使用了数据增强
数据集中违章与非违章的比例约为1：2
训练集与数据集的比例约为10：1，没有设置验证集【数据实在是太少了呜呜呜...】
所有图片都转化为灰度图,代码如下

import cv2 as cv
img = cv.imread(image)
img=cv.cvtColor(img,cv.COLOR_RGB2GRAY)

将数据集组织好后，放入./data文件夹下

网络训练 Pytorch

使用github上Mobilenet公布的源码：pytorch-mobilenet-master

启动训练代码：

CUDA_VISIBLE_DEVICES=3 python main.py -a mobilenet --resume mobilenet_sgd.pth.tar --lr 0.01 ./data > log.txt

网络结构

class Net(nn.Module):
    def __init__(self):        super(Net, self).__init__()        def conv_bn(inp, oup, stride):            return nn.Sequential(
                nn.Conv2d(inp, oup, 3, stride, 1, bias=False),#inp:input channel,oup:output channel
                nn.BatchNorm2d(oup),
                nn.ReLU(inplace=True)
            )        def conv_dw(inp, oup, stride):            return nn.Sequential(
                nn.Conv2d(inp, inp, 3, stride, 1, groups=inp, bias=False),
                nn.BatchNorm2d(inp),
                nn.ReLU(inplace=True),

                nn.Conv2d(inp, oup, 1, 1, 0, bias=False),
                nn.BatchNorm2d(oup),
                nn.ReLU(inplace=True),
            )        #哈哈哈哈在这里可见pytorch真是简单啊~~~
        self.model = nn.Sequential(
            conv_bn(  3,  32, 2),
            conv_dw( 32,  64, 1),
            conv_dw( 64, 128, 2),
            conv_dw(128, 128, 1),
            conv_dw(128, 256, 2),
            conv_dw(256, 256, 1),
            conv_dw(256, 512, 2),
            conv_dw(512, 512, 1),
            conv_dw(512, 512, 1),
            conv_dw(512, 512, 1),
            conv_dw(512, 512, 1),
            conv_dw(512, 512, 1),
            conv_dw(512, 1024, 2),
            conv_dw(1024, 1024, 1),
            nn.AvgPool2d(7),
        )        self.fc1 = nn.Linear(1024, 2)  #这里将输出改为2，因为是二分类
    def forward(self, x):
        x = self.model(x)
        x = x.view(-1, 1024)
        x = self.fc1(x)        return x

参数设置

parser = argparse.ArgumentParser(description='PyTorch ImageNet Training')#数据集存放的位置parser.add_argument('data', metavar='DIR',                    help='path to dataset')#使用的网络结构  -a mobilenetparser.add_argument('--arch', '-a', metavar='ARCH', default='resnet18',
                    choices=model_names,                    help='model architecture: ' +                        ' | '.join(model_names) +                        ' (default: resnet18)')
parser.add_argument('-j', '--workers', default=4, type=int, metavar='N',                    help='number of data loading workers (default: 4)')#训练的epoch总数parser.add_argument('--epochs', default=90, type=int, metavar='N',                    help='number of total epochs to run')#每次训练从第几个epoch开始parser.add_argument('--start-epoch', default=0, type=int, metavar='N',                    help='manual epoch number (useful on restarts)')#设置batch-sizeparser.add_argument('-b', '--batch-size', default=32, type=int,
                    metavar='N', help='mini-batch size (default: 32)')#设置学习率parser.add_argument('--lr', '--learning-rate', default=0.1, type=float,
                    metavar='LR', help='initial learning rate')#设置动量parser.add_argument('--momentum', default=0.9, type=float, metavar='M',                    help='momentum')
parser.add_argument('--weight-decay', '--wd', default=1e-4, type=float,
                    metavar='W', help='weight decay (default: 1e-4)')
parser.add_argument('--print-freq', '-p', default=10, type=int,
                    metavar='N', help='print frequency (default: 10)')#设置选用的预训练模型  项目中使用mobilenet提供的模型：mobilenet_sgd.pth.tarparser.add_argument('--resume', default='', type=str, metavar='PATH',                    help='path to latest checkpoint (default: none)')
parser.add_argument('-e', '--evaluate', dest='evaluate', action='store_true',                    help='evaluate model on validation set')
parser.add_argument('--pretrained', dest='pretrained', action='store_true',                    help='use pre-trained model')

加载预训练模型

pretrained_dict = {k: v for k, v in pretrained_dict.items() if k in model_dict}
注意只挑选共同存在的部分加载

# optionally resume from a checkpoint
    if args.resume:        if os.path.isfile(args.resume):
            print("=> loading checkpoint '{}'".format(args.resume))
            checkpoint = torch.load(args.resume)
            args.start_epoch=0
            best_prec1 = checkpoint['best_prec1']

            pretrained_dict=checkpoint['state_dict']
            model_dict = model.state_dict()            #注意这里！因为对网络结构进行了修改，所以这里加载resume时，只挑选共同存在的部分加载！！
            pretrained_dict = {k: v for k, v in pretrained_dict.items() if k in model_dict}
            model_dict.update(pretrained_dict)
            model.load_state_dict(model_dict)

            print("=> loaded checkpoint '{}' (epoch {})"
                  .format(args.resume, checkpoint['epoch']))        else:
            print("=> no checkpoint found at '{}'".format(args.resume))

    cudnn.benchmark = True

数据集加载

直接调用pytorch用来导入数据的API，附上Pytorch中文文档

    traindir = os.path.join(args.data, 'train')#训练集
    valdir = os.path.join(args.data, 'val')#测试集

    normalize = transforms.Normalize(mean=[0.485, 0.456, 0.406],
                                     std=[0.229, 0.224, 0.225])    #直接调用pytorch用来导入数据的API，很方便
    train_loader = torch.utils.data.DataLoader(
        datasets.ImageFolder(traindir, transforms.Compose([
            transforms.RandomResizedCrop(224),#resize 为224*224
            transforms.RandomHorizontalFlip(),#数据增强 随机翻转
            transforms.ToTensor(),
            normalize,#正则化
        ])),
        batch_size=args.batch_size, shuffle=True,
        num_workers=args.workers, pin_memory=True)

    val_loader = torch.utils.data.DataLoader(
        datasets.ImageFolder(valdir, transforms.Compose([            #transforms.Resize(256),
            transforms.CenterCrop(224),#选取中间部分的224*224
            transforms.ToTensor(),
            normalize,
        ])),
        batch_size=args.batch_size, shuffle=False,
        num_workers=args.workers, pin_memory=True)

测试

我自己重新书写了test文件,其中测试用图放在./data/figure下

测试命令：CUDA_VISIBLE_DEVICES=3 python test.py

代码分析

def test():
    model = Net()    #加载测试使用的训练好的网络模型
    checkpoint=torch.load('./checkpoint.pth.tar')

    model = torch.nn.DataParallel(model).cuda()
    model.load_state_dict(checkpoint['state_dict'])

    # define loss function (criterion) and optimizer
    criterion = nn.CrossEntropyLoss().cuda()
    # Data loading code
    testdir = os.path.join('./data', 'figure')
    normalize = transforms.Normalize(mean=[0.485, 0.456, 0.406],
                                     std=[0.229, 0.224, 0.225])

    test_loader = torch.utils.data.DataLoader(
        datasets.ImageFolder(testdir, transforms.Compose([
            transforms.Resize(224), #同样进行resize到224*224
            transforms.ToTensor(),
            normalize,
        ])),
        )

    validate(test_loader, model, criterion)

其中validate函数具体如下：

def validate(test_loader, model, criterion):
    #Computes and stores the average and current value
    batch_time = AverageMeter()
    losses = AverageMeter()    # switch to evaluate mode
    model.eval()    for i, (input,target) in enumerate(test_loader):
        target = target.cuda(async=True)
        input_var = torch.autograd.Variable(input, volatile=True)
        target_var = torch.autograd.Variable(target, volatile=True)
        # compute output
        output = model(input_var)
        output=torch.nn.functional.softmax(output)
        #将output转化为numpy类型，以便得到分类结果
        outputb=output.data.cpu()
        outputb=outputb.numpy()        if outputb[0][0]/0.4>=outputb[0][1]/0.6:
            print('Not Violate')        else:
           print('Violate!')

Finetune一部分层

分为四种情况，解决方法基于的原则就是:

NN中的低层特征是比较generic的，比如说线、边缘的信息，高层特征是Dataset Specific的，基于此，如果你的数据集和ImageNet差异比较大，这个时候你应该尽可能的少用pre-trained model的高层特征.

1.数据集小(比如<5000)，相似度高

这是最常见的情况，可以仅重新训练最后一层(fc layer）

2.数据集大(比如>10000)，相似度高

fine-tuning后几层，保持前面几层不变或者干脆直接使用pre-trained model作为初始化，fine-tuning整个网络

3.数据集小，相似度低

小数据集没有办法进行多层或者整个网络的fine-tuning，建议保持前几层不动，fine-tuning后几层(效果可能也不会很好)

4.数据集大，相似度低

虽然相似度低，但是数据集大，可以和2一样处理

从上面我们可以看出，数据集大有优势，否则最好是数据集和原始的相似度比较高；如果出现数据集小同时相似度低的情况，这个时候去fine-tuning后几层未必会有比较好的效果.

代码演示（只finetune最后一层fc层）

#将除最后一层的参数，其它层的参数 requires_grad 设置为 False
    for param in list(model.parameters())[:-2]:
        param.requires_grad = False
    # define loss function (criterion) and optimizer
    criterion = nn.CrossEntropyLoss().cuda()    #只优化最后的分类层
    optimizer = torch.optim.SGD(model.fc.parameters(), lr=0.005,
                                momentum=0.9,
                                weight_decay=1e-4)

以上就是车辆违章行为检测的主要内容。
