iOS开发之MKMapView的性能优化

原文链接

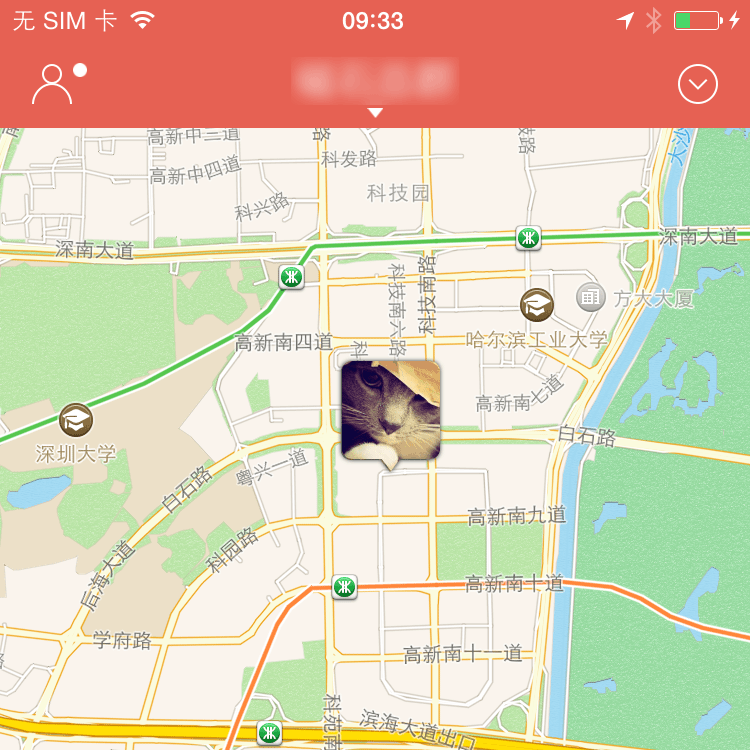

最近做的项目主要是LBS这块 主打成员定位功能 我们的UI设计是这样的

乍一看上去是挺好挺美观的 不同的人会显示不同的头像 可是当人扎堆的时候 问题就来了

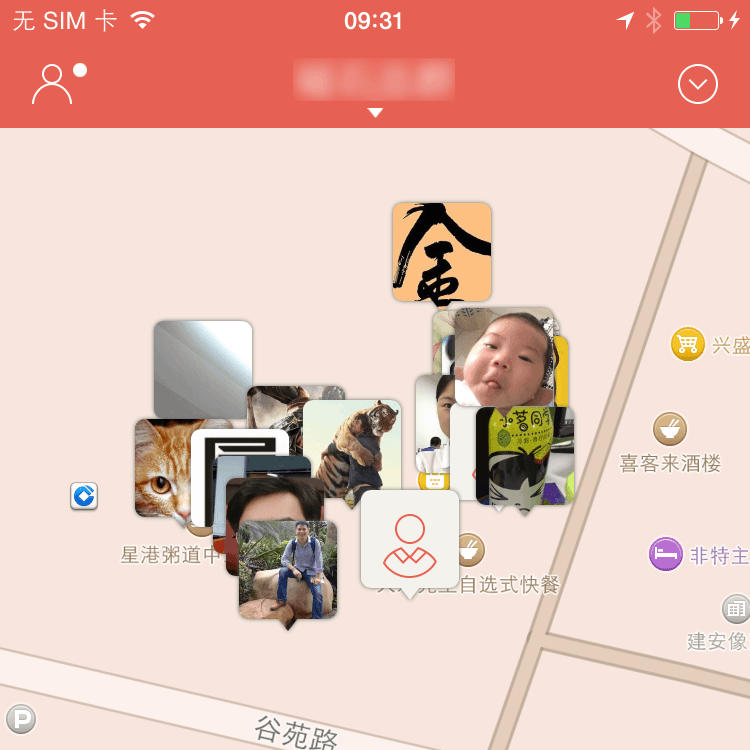

当人多的时候(例如上图所示) 地图滑动起来就能感觉到明显顿卡 那种不流畅感能折磨死人 所以 自然我们要解决这个问题(等等 先不要吐槽为什么不用地图聚合 因为这已经是地图放到最大了 聚合不适合这次的问题讨论)

分析

首先看下我是怎么实现这个annotationView的 由于这个annotationsView是异形的(也就是无法通过设置圆角直接得到) 而且里面的图片还因用户而异 所以解决方案就是使用layer.mask来进行遮罩 代码如下：

@implementation MMAnnotationView- (instancetype)initWithAnnotation:(id<MKAnnotation>)annotation reuseIdentifier:(NSString *)reuseIdentifier
{    self = [super initWithAnnotation:annotation reuseIdentifier:reuseIdentifier];    if ( self )
    {        self.frame = CGRectMake(0, 0, TRACK_ANNOTATION_SIZE.width, TRACK_ANNOTATION_SIZE.height);        self.centerOffset = CGPointMake(0, -(TRACK_ANNOTATION_SIZE.height-3)/2);        self.canShowCallout = NO;        self.avatarView = [[UIImageView alloc] initWithFrame:self.bounds];
        [self addSubview:self.avatarView];        self.avatarView.contentMode = UIViewContentModeScaleAspectFill;        CAShapeLayer *shapelayer = [CAShapeLayer layer];
        shapelayer.frame = self.bounds;
        shapelayer.path = self.framePath.CGPath;        self.avatarView.layer.mask = shapelayer;        self.layer.shadowPath = self.framePath.CGPath;        self.layer.shadowRadius = 1.0f;        self.layer.shadowColor = [UIColor colorWithHex:0x666666FF].CGColor;        self.layer.shadowOpacity = 1.0f;        self.layer.shadowOffset = CGSizeMake(0, 0);        self.layer.masksToBounds = NO;
    }    return self;
}//mask路径- (UIBezierPath *)framePath
{    if ( !_framePath )
    {        CGFloat arrowWidth = 14;        CGMutablePathRef path = CGPathCreateMutable();        CGRect rectangle = CGRectInset(CGRectMake(0, 0, CGRectGetWidth(self.bounds), CGRectGetWidth(self.bounds)), 3,3);        CGPoint p[3] = {
        {CGRectGetMidX(self.bounds)-arrowWidth/2, CGRectGetWidth(self.bounds)-6},
        {CGRectGetMidX(self.bounds)+arrowWidth/2, CGRectGetWidth(self.bounds)-6},
        {CGRectGetMidX(self.bounds), CGRectGetHeight(self.bounds)-4}
        };        CGPathAddRoundedRect(path, NULL, rectangle, 5, 5);        CGPathAddLines(path, NULL, p, 3);        CGPathCloseSubpath(path);

        _framePath = [UIBezierPath bezierPathWithCGPath:path];        CGPathRelease(path);
    }    return _framePath;
}

我用代码生成了形状路径 并以此生成了layer的mask和shadowPath，使用时 只要直接用SDWebImage设置头像就行了

[annotationView.avatarView sd_setImageWithURL:[NSURL URLWithString:avatarURL] placeholderImage:placeHolderImage];

接下来用工具分析一下问题出来哪 分析性能当然是选择Instrments(用法在这里就不做介绍了) 打开Core Animation 然后运行程序 滑动地图 可以看到性能分析如下

原来平均帧数只有不到30帧 这离我们的目标60帧差得实在太远

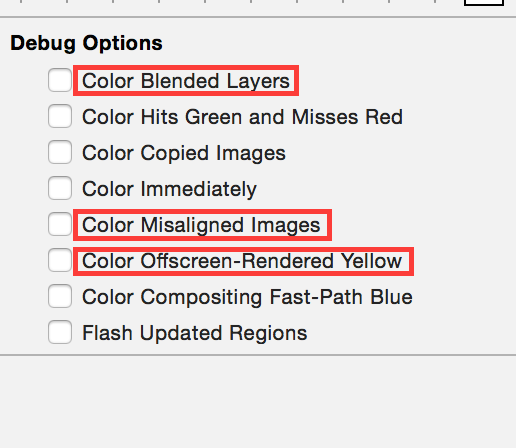

再使用Debug Option来深入分析一下

由于MKMapView的原因 这里我们主要关心这几个选项

• Color Blended Layers

• Color Misaligned Images

• Color Offscreen-Rendered Yellow

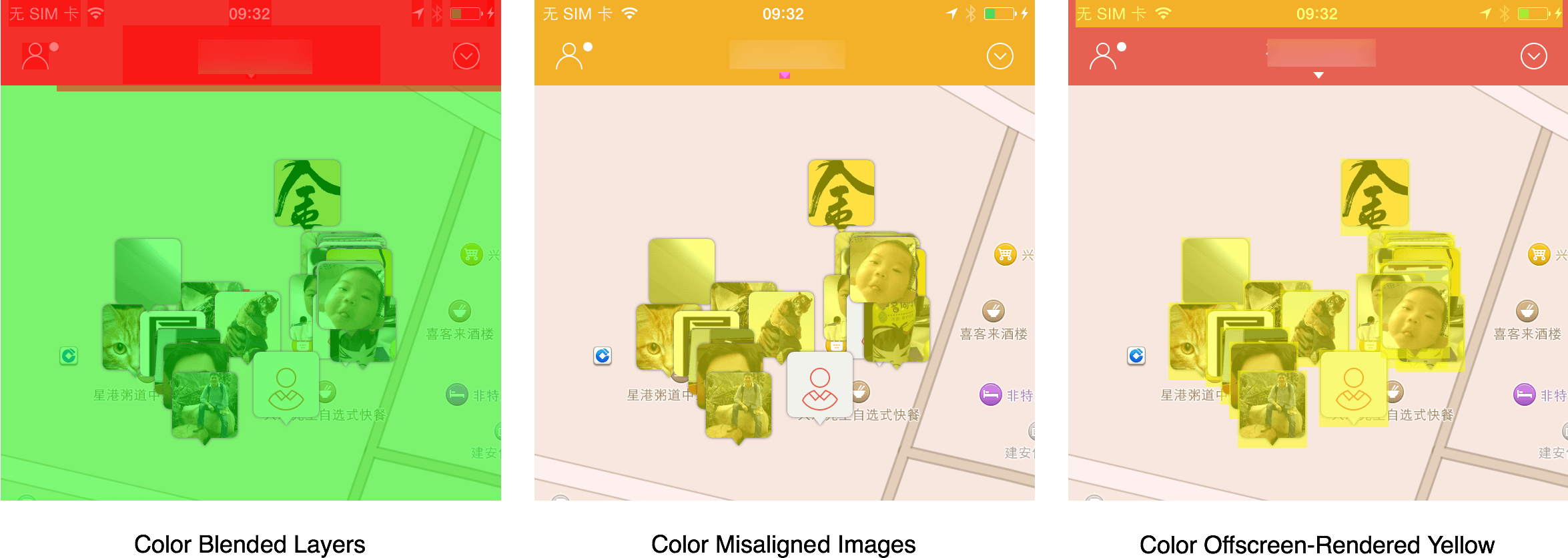

分别打开这几个选项 结果如下

可以看到

• Color Blended Layers没有问题 不过这也是正常的 由于使用了mask 没有透明的地方

• Color Misaligned Images除了默认头像外全中 这是因为服务器上的图片大小跟显示的大小不一致 导致缩放 而默认头像则是一致的 所以没问题

• Color Offscreen-Rendered Yellow全中 由于使用了mask 导致大量的离屏渲染 这也是性能下降的主要原因

解决

问题的原因找到了 那么接下来该如何解决呢?

• 首先mask是肯定不能用了

• 其次下载下来的图片我们要预处理成实际大小

那么 直接把下载下来的图片合成为我们要显示的最终结果不就ok了吗? 试试看

- (void)loadAnnotationImageWithURL:(NSString*)url imageView:(UIImageView*)imageView
{    //将合成后的图片缓存起来
    NSString *annoImageURL = url;    NSString *annoImageCacheURL = [annoImageURL stringByAppendingString:@"cache"];    UIImage *cacheImage = [[SDImageCache sharedImageCache] imageFromDiskCacheForKey:annoImageCacheURL];    if ( cacheImage )
    {        //LLLog(@"hit cache");
        imageView.image = cacheImage;
    }    else
    {        //LLLog(@"no cache");
        [imageView sd_setImageWithURL:[NSURL URLWithString:annoImageURL]
        placeholderImage:placeHolderImage
        completed:^(UIImage *image, NSError *error, SDImageCacheType cacheType, NSURL *imageURL) {        if (!error)
        {            UIImage *annoImage = [image annotationImage];
            imageView.image = annoImage;

            [[SDImageCache sharedImageCache] storeImage:annoImage forKey:annoImageCacheURL];
            }
        }];
    }
}@implementation UIImage (LJC)- (UIImage*) annotationImage
{    static UIView *snapshotView = nil;    static UIImageView *imageView = nil;    if ( !snapshotView )
    {
        snapshotView = [UIView new];
        snapshotView.frame = CGRectMake(0, 0, TRACK_ANNOTATION_SIZE.width, TRACK_ANNOTATION_SIZE.height);

        imageView = [UIImageView new];
        [snapshotView addSubview:imageView];
        imageView.clipsToBounds = YES;
        imageView.frame = snapshotView.bounds;
        imageView.contentMode = UIViewContentModeScaleAspectFill;        CGFloat arrowWidth = 14;        CGMutablePathRef path = CGPathCreateMutable();        CGRect rectangle = CGRectInset(CGRectMake(0, 0, CGRectGetWidth(imageView.bounds), CGRectGetWidth(imageView.bounds)), 3,3);        CGPoint p[3] = {
            {CGRectGetMidX(imageView.bounds)-arrowWidth/2, CGRectGetWidth(imageView.bounds)-6},
            {CGRectGetMidX(imageView.bounds)+arrowWidth/2, CGRectGetWidth(imageView.bounds)-6},
            {CGRectGetMidX(imageView.bounds), CGRectGetHeight(imageView.bounds)-4}
        };        CGPathAddRoundedRect(path, NULL, rectangle, 5, 5);        CGPathAddLines(path, NULL, p, 3);        CGPathCloseSubpath(path);        CAShapeLayer *shapelayer = [CAShapeLayer layer];
        shapelayer.frame = imageView.bounds;
        shapelayer.path = path;

        imageView.layer.mask = shapelayer;

        snapshotView.layer.shadowPath = path;
        snapshotView.layer.shadowRadius = 1.0f;
        snapshotView.layer.shadowColor = [UIColor colorWithHex:0x666666FF].CGColor;
        snapshotView.layer.shadowOpacity = 1.0f;
        snapshotView.layer.shadowOffset = CGSizeMake(0, 0);        CGPathRelease(path);
    }

    imageView.image = self;    UIGraphicsBeginImageContextWithOptions(TRACK_ANNOTATION_SIZE, NO, 0);

    [snapshotView.layer renderInContext:UIGraphicsGetCurrentContext()];    UIImage *copied = UIGraphicsGetImageFromCurrentImageContext();    UIGraphicsEndImageContext();    return copied;
}@end

然后使用的时候 只要简单的如下调用就OK了

[self loadAnnotationImageWithURL:avatarURL imageView:annotationView.avatarView];

看看修改之后的Instruments表现如何

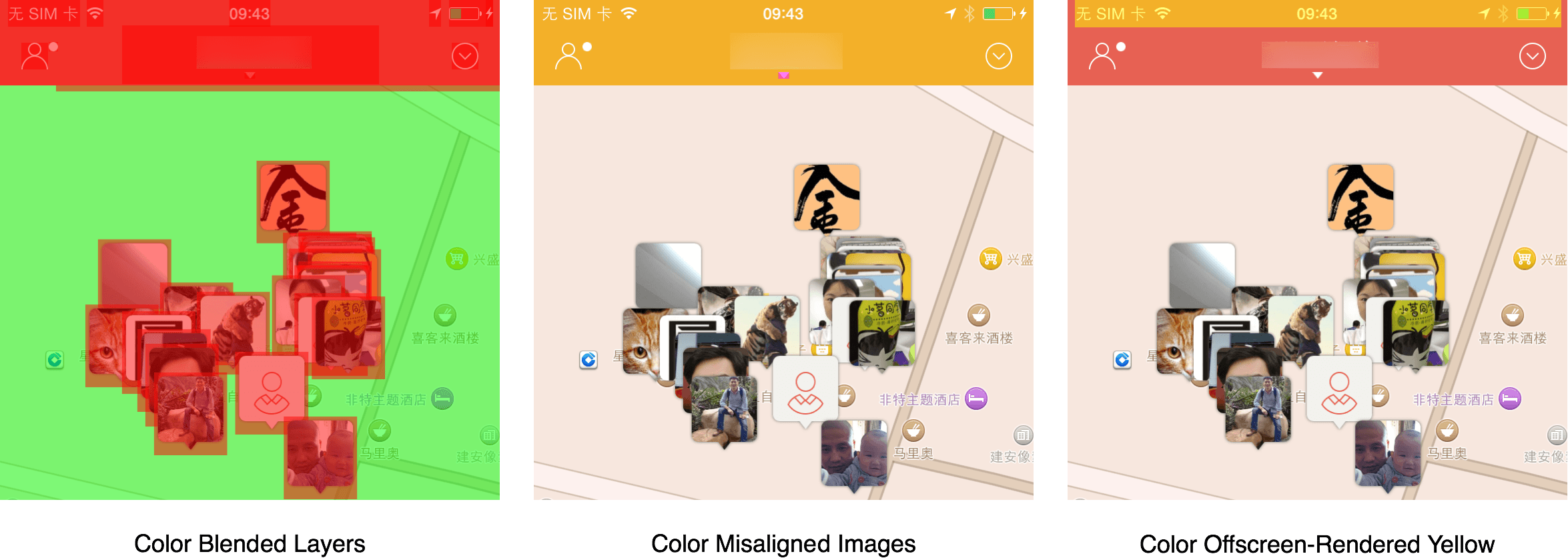

• Color Blended Layers全中 这也是无可避免的 因为显示的就是一张带透明度的图 但是由于地图的特殊性(头像的位置变化间隔较长 所以不会经常引发合成 也没有动画) 所以这里也不是问题

• Color Misaligned Images没问题了 因为头像已被缩放成了相同大小

• Color Offscreen-Rendered Yellow没问题了 因为只是简单的显示了一张图片 而并没有需要离屏渲染的东西了

再来看下帧数情况

Oh-Yeah~ 不光帧数达到了我们的目标60帧(由于还有业务逻辑线程在后台跑 所以没有那么的稳定) 就连平均运行耗时都下降了不少 就算地图上再多显示几十个人 也不成问题了

小结

不光是MKMapView 其实包括UITableView在内的很多地方都可以用文中所说的方法去优化 其核心点就是 合成+缓存 当然 由于合成还是会耗费一部分资源的 所以比较适合头像这种小的资源

关于图形性能优化 可以看下这篇好文(有对文中提到的Debug Option不太明白的 这里有详细的解释)
