tensorflow中的lrn函数详解

LRN函数类似DROPOUT和数据增强作为relu激励之后防止数据过拟合而提出的一种处理方法,全称是 local response normalization--局部响应标准化。这个函数很少使用，基本上被类似DROPOUT这样的方法取代，具体原理还是值得一看的

函数原型

def lrn(input, depth_radius=None, bias=None, alpha=None, beta=None,        name=None):

官方文档给的解释如下,这些官方文档看了没啥卵用，越看越糊涂

sqr_sum[a, b, c, d] =    sum(input[a, b, c, d - depth_radius : d + depth_radius + 1] ** 2)output = input / (bias + alpha * sqr_sum) ** beta

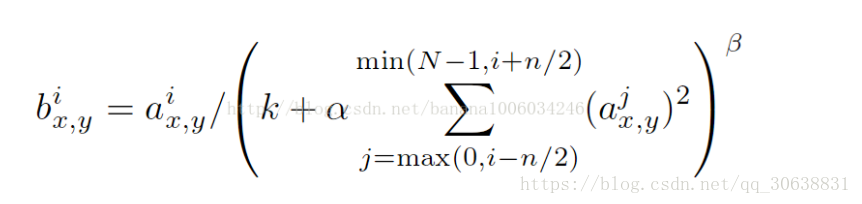

见最早的出处AlexNet论文对它的定义, 《ImageNet Classification with Deep ConvolutionalNeural Networks》

i：代表下标，你要计算像素值的下标，从0计算起

j：平方累加索引，代表从j～i的像素值平方求和

x,y：像素的位置，公式中用不到

a：代表feature map里面的 i 对应像素的具体值

N：每个feature map里面最内层向量的列数

k：超参数，由原型中的blas指定

α：超参数，由原型中的alpha指定

n/2：超参数，由原型中的deepth_radius指定

β：超参数，由原型中的belta指定

import tensorflow as tf

a = tf.constant([
    [[1.0, 2.0, 3.0, 4.0],
     [5.0, 6.0, 7.0, 8.0],
     [8.0, 7.0, 6.0, 5.0],
     [4.0, 3.0, 2.0, 1.0]],
    [[4.0, 3.0, 2.0, 1.0],
     [8.0, 7.0, 6.0, 5.0],
     [1.0, 2.0, 3.0, 4.0],
     [5.0, 6.0, 7.0, 8.0]]
])
#reshape 1批次  2x2x8的feature map
a = tf.reshape(a, [1, 2, 2, 8])

normal_a=tf.nn.lrn(a,2,0,1,1)
with tf.Session() as sess:
    print("feature map:")
    image = sess.run(a)
    print (image)
    print("normalized feature map:")
    normal = sess.run(normal_a)
    print (normal)

输出:

    feature map:
    [[[[ 1.  2.  3.  4.  5.  6.  7.  8.]
       [ 8.  7.  6.  5.  4.  3.  2.  1.]]

      [[ 4.  3.  2.  1.  8.  7.  6.  5.]
       [ 1.  2.  3.  4.  5.  6.  7.  8.]]]]
    normalized feature map:
    [[[[ 0.07142857  0.06666667  0.05454545  0.04444445  0.03703704  0.03157895
         0.04022989  0.05369128]
       [ 0.05369128  0.04022989  0.03157895  0.03703704  0.04444445  0.05454545
         0.06666667  0.07142857]]

      [[ 0.13793103  0.10000001  0.0212766   0.00787402  0.05194805  0.04
         0.03448276  0.04545454]
       [ 0.07142857  0.06666667  0.05454545  0.04444445  0.03703704  0.03157895
         0.04022989  0.05369128]]]]

分析如下：

由调用关系得出 n/2=2，k=0，α=1，β=1，N=8

第一行第一个数来说：i = 0

a = 1，min(N-1, i+n/2) = min(7, 2)=2，j = max(0, i - k)=max(0, 0)=0，下标从0~2个数平方求和， b=1/(1^2 + 2^2 + 3^2)=1/14 = 0.071428571

同理，第一行第四个数来说：i = 3

a = 4，min(N-1, i+n/2) = min(7, 5 )=5, j = max(0,1) = 1，下标从1~5进行平方求和，b = 4/(2^2 + 3^2 + 4^2 + 5^2 + 6^2) = 4/90=0.044444444

再来一个，第二行第一个数来说： i = 0

a = 8, min(N-1, i+n/2) = min(7, 2) = 2, j=max(0,0)=0, 下标从0~2的3个数平方求和，b = 8/(8^2 + 7^2 + 6^2)=8/149=0.053691275

其他的也是类似操作
