优化多核CPU的TCP新建连接性能--重排spinlock

人们几乎已经逼近了单CPU的处理时延极限，于是人们希望通过多CPU的方式来提高处理带宽，从而得到更多的处理容量，理论上讲，这无可厚非，但现实中，这太难了。

几乎所有上世纪70年代以来的操作系统都不是为多核CPU并行编程而设计的，因此当它们遇到多核CPU的各种问题时，无一不是东填西补，最终情况依然不容乐观。这里说一个典型的，就是Linux内核协议栈的可伸缩性(scalable)问题，本文主要描述TCP新建连接方面的一个可伸缩性优化措施。

传统上讲，Linux内核协议栈针对同一个Listener的TCP新建连接处理主要拥有两个瓶颈点：

• 单一的accept队列

• 单一的hash表(其实是两张，listener hash，establish hash)

TCP的新建连接会频繁操作上述两个数据结构，在多核CPU情况(后面简称SMP)下，为了保证数据的一致性，lock是绕不开的。不管多少个并行处理的CPU，在TCP新建连接时，必然要在操作上述两个数据结构时被串行化！这是悲哀的。

我们知道，随着CPU核数的增多，每秒能接纳的连接请求数也会随着增多，但由于上述两个串行化点的存在，这意味着lock冲突也会相应的增多！串行化的lock冲突意味着什么？请考虑地铁站入口，人们从多个大门涌入，最终却只有一个安检点，过了这个安检点又呈现了多个闸机…

最终，随着CPU核数的增多，性能并没有能线性地增长，最终的CPU核数/性能曲线便呈现了一种上凸的趋势。这一切都是因为锁。

我们来看一下如何进一步拆解上面两个问题。本文主要描述如何把锁进行更加细粒度的拆解，下一篇文章聊聊cache相关的内容。

单一accept队列问题的解锁

非常幸运，这个问题已经被google的reuseport机制解决了。详情请自行搜索reuseport相关的资料。

值得一提的是，新浪的fastsocket在google的reuseport机制基础上做了一个比较优雅的封装，使得应用程序不用修改就能享受到reuseport的收益，同时进一步地提高了TCP连接的可伸缩性问题。它的项目地址是：https://github.com/fastos/fastsocket

我是在2015年中接触到这个项目的，当时感觉这种实现非常棒。

单一establish hash表问题的解锁

根据我上周的压测，CPS数据获取过程中，短链接会频繁操作establish hash表，频繁调用inet_hash，inet_unhash两个函数(listener hash并不必在意，因为listener socket比较稳定，不会频繁生成和销毁)，其中的热点在两个spinlock：

bool inet_ehash_insert(struct sock *sk, struct sock *osk)
{    struct inet_hashinfo *hashinfo = sk->sk_prot->h.hashinfo;    struct hlist_nulls_head *list;    struct inet_ehash_bucket *head;
    spinlock_t *lock;    bool ret = true;

    WARN_ON_ONCE(!sk_unhashed(sk));

    sk->sk_hash = sk_ehashfn(sk);
    head = inet_ehash_bucket(hashinfo, sk->sk_hash);    list = &head->chain;    // 以hash bucket来lock！！
    lock = inet_ehash_lockp(hashinfo, sk->sk_hash);

    spin_lock(lock); // 串行化lock
    if (osk) {
        WARN_ON_ONCE(sk->sk_hash != osk->sk_hash);
        ret = sk_nulls_del_node_init_rcu(osk);
    }    if (ret)
        __sk_nulls_add_node_rcu(sk, list);
    spin_unlock(lock);    return ret;
}

可以看到，在当前的Linux TCP实现中，每一个hash bucket拥有一个spinlock，其实粒度已经够细了，参见我下面的文章：
Linux socket hash查找的持续优化历程：https://blog.csdn.net/dog250/article/details/80490859

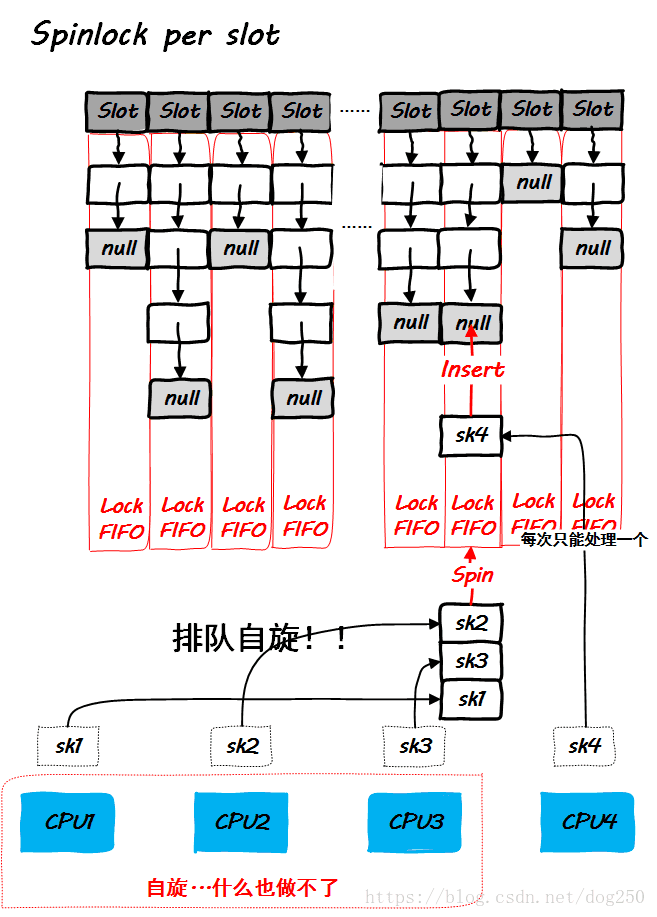

在以往的年代，这里的性能更加糟糕！上述代码是4.14内核，几乎就是最新的版本了，我们看一下它的示意图：

上图的窘局其实是可以破解的，只需要把per slot的spinlock再做细分即可，改为per slot per CPU的spinlock，其实就是把每一个slot的链表摊开成per cpu的即可。这里决定一个socket应该给哪个CPU先使用一个最简单的策略，即调用inet_hash的时候哪个CPU在处理，就给哪个CPU。

为此，我们需要修改下面的数据结构：

struct inet_ehash_bucket {    struct hlist_nulls_head chain;
};

这个数据结构便是上图中slot，我们需要将其改成：

struct inet_ehash_bucket {    // struct hlist_nulls_head chain[NR_CPUS]
    struct hlist_nulls_head *chain;
};

我们稍微修改一下insert函数：

bool inet_ehash_insert(struct sock *sk, struct sock *osk)
{    struct inet_hashinfo *hashinfo = sk->sk_prot->h.hashinfo;    struct hlist_nulls_head *list;    struct inet_ehash_bucket *head;
    spinlock_t *lock;    bool ret = true;    // 取当前CPU！
    int cpu = smp_processor_id();

    WARN_ON_ONCE(!sk_unhashed(sk));

    sk->sk_hash = sk_ehashfn(sk);
    sk->sk_hashcpu = cpu;
    head = inet_ehash_bucket(hashinfo, sk->sk_hash);    // 取出对应CPU的list
    head = &head[cpu];    list = &head->chain;
    lock = inet_ehash_lockp(hashinfo, sk->sk_hash);    // 取出对应CPU的lock
    lock = &lock[cpu];

    spin_lock(lock);    if (osk) {
        WARN_ON_ONCE(sk->sk_hash != osk->sk_hash);
        ret = sk_nulls_del_node_init_rcu(osk);
    }    if (ret)
        __sk_nulls_add_node_rcu(sk, list);
    spin_unlock(lock);    return ret;
}

是不是简单快捷呢？对应的lookup也要修改，在lookup的过程中，不再recheck slot的一致性，而要recheck CPU的一致性：

struct sock *__inet_lookup_established(struct net *net,                  struct inet_hashinfo *hashinfo,                  const __be32 saddr, const __be16 sport,                  const __be32 daddr, const u16 hnum,                  const int dif, const int sdif)
{
    INET_ADDR_COOKIE(acookie, saddr, daddr);    const __portpair ports = INET_COMBINED_PORTS(sport, hnum);    struct sock *sk;    const struct hlist_nulls_node *node;    unsigned int hash = inet_ehashfn(net, daddr, hnum, saddr, sport);    unsigned int slot = hash & hashinfo->ehash_mask;    struct inet_ehash_bucket *head = &hashinfo->ehash[slot];    int cpu = smp_processor_id(), self; // 从当前CPU开始！如果底层有做CPU绑定的话，这样做就对了。

    self = cpu;

begin:
    head = &head[cpu];    if (hlist_nulls_empty(&head->chain)) {        goto recheck2;
    }
    sk_nulls_for_each_rcu(sk, node, &head->chain) {
        ... // 逻辑不变，省略
    }    if (get_nulls_value(node) != cpu) {
        cpu = 0;        goto begin;
    } else if (get_nulls_value(node) == cpu) {
recheck2:
        cpu ++;        if (cpu >= nr_cpu_ids)
            cpu = 0;        if (cpu == self)            goto out;        goto begin;
    }
out:
    sk = NULL;
found:    return sk;
}

同时，ehash的每一个slot在初始化的时候，都要初始化成per CPU的(当然，我这里还没有用per CPU的API)，并且把hlist的null尾用CPU id来初始化！

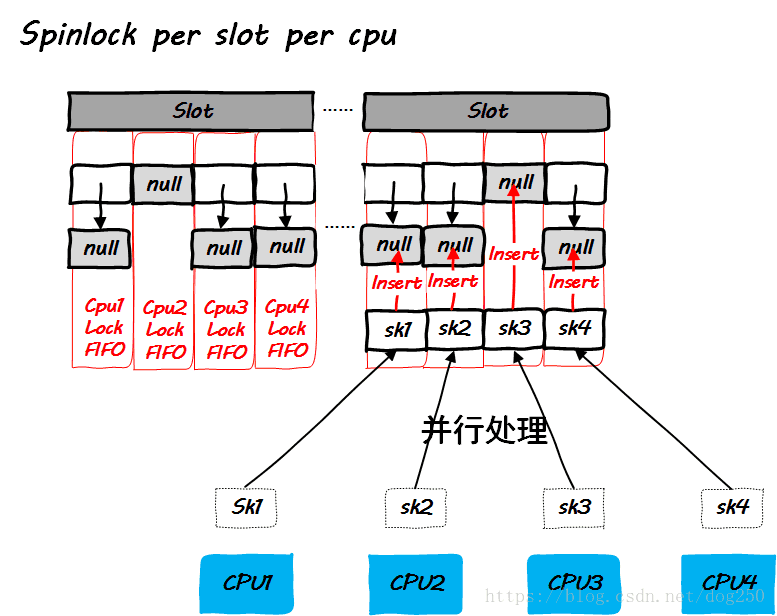

现在让我们看看采用per slot per CPU的新方案后，局面在观感上变成了什么样子：

我们知道，spinlock是不可睡眠的，除了被硬中断打破，所有的CPU在调用inet_hash的时候，几乎都是可以无竞争不自旋立即完成的。但是你可能注意到了，我在上文中没有提到inet_unhash的调用，我们知道，unhash的时候也是要持有spinlock的，如何来保证unhash的调用者和当初hash的调用者是同一个CPU呢？

答案显然是不能保证，因此正如nf_conntrack里unconfirm list和dying list的per cpu处理那般，在调用unhash的时候，cpu变量必须从socket里面取出来：

void inet_unhash(struct sock *sk)
{    struct inet_hashinfo *hashinfo = sk->sk_prot->h.hashinfo;
    spinlock_t *lock;    bool listener = false;    int done;    if (sk_unhashed(sk))        return;    if (sk->sk_state == TCP_LISTEN) {
        lock = &hashinfo->listening_hash[inet_sk_listen_hashfn(sk)].lock;
        listener = true;
    } else {        // 取出hash时的cpu，确保从哪里insert就从哪里remove时而一致性。
        int cpu = sk->sk_hashcpu;        if (cpu != smp_processor_id()) {
            DEBUG("Shit!:%d", misstat++);
        }
        lock = inet_ehash_lockp(hashinfo, sk->sk_hash);
        lock = &lock[cpu];
    }
    spin_lock_bh(lock);
    ...
}

现在问题来了。由于Linux调度器的调度策略影响，很有可能调用unhash时的CPU已经不是当初调用hash时的那个CPU了，最终在别的CPU上处理的unhash过程还是可能和其它一个调用hash过程的CPU竞争同一把锁。然而这是没有办法的，调度器不属于协议栈的范畴，我们能做的，仅仅是避免这种情况的发生，比如通过外部的机制或者工具，对进程和CPU进行强绑定或者弱绑定，尽最大的努力避免进程在CPU之间乒乓！

预告

下一篇准备写一下单纯的Linux内核版本的spinlock存在什么问题已经如何去优化它，只要本周大雨持续，我便有更多的时间在雨夜写作，敬请期待！

我的懒惰愚笨之回顾

做出本文描述的这个优化是我周日一天完成的，后来简单压测，发现spinlock热点真的消失了，TCP CPS在我的虚拟实验环境下8核心CPU提高了30%多！很可观的数据了！这还是盲写第一版的简单测试，没有任何进一步调优。当然了，简单配置一下RPS和CPU绑定还是需要的，我说的是代码就这样子了，没有任何进一步的优化。所以总体上讲，我是快乐的！更让我快乐的是，深圳在接下来的一周，持续局部大到暴雨，我并不晓得局部到底在哪里，有时间的话，我会去追。

我不但不擅长大段大段地写代码，也不擅长搬运东西，切菜洗碗也慢，造成这一切的根源就在于我很懒惰，并且也并不聪明，所以在解决任何问题的时候，我都企图寻求最简单的方案，因为我并不聪明，所以如果我找不到，我会去请教聪明的人，希望他们告诉我，迷信点说，我一直都需要点石成金之术，和所有人一样。

和很多人不同的是，他们很聪明却也不去思考，而我虽然愚笨，却一直在努力。

就好比做饭，菜谱超过8步骤，我就放弃，因为太麻烦，用料超过10种，放弃，因为太麻烦，但我依然思考我如何能用最简单的步骤最少的食材做出美味；就好比旅游，我一个人的话，最多一个背包，或者什么都不带，跟别人一起，箱子背包超过3个我就会烦，因为我不擅长搬运，然而我还是会去想如何才能避免搬运大件物品，所以我很擅长打包！

不管怎么说，懒惰和愚笨已经深入到我生活，工作，学习，娱乐的方方面面，我相信很多人跟我一样，因为我相信正态分布和幂律，你永远不要说自己很另类，大部分的所谓自我都处在总人口的长尾。我了解这个事实并且正视它，但很多人不了解且试图规避它，我可以给他们以帮助并且实际上也真的帮助了。这也许就是我虽然不善交际，但也在很多圈子中的原因吧…
