Flowable 中 ReceiveTask 怎么玩？

在之前的案例中，松哥和大家举例最多的 Task 主要是 UserTask 和 ServiceTask，ReceiveTask 虽然也和大家提过但是没有仔细讲过，今天我们就来捋一捋 ReceiveTask 在 Flowable 中到底怎么玩。

1. 使用场景

接受任务（Receive Task），接触过 Flowable 的小伙伴应该是见过或者听说过，它的图标如下图：

ReceiveTask 可以算是 Flowable 中最简单的一种任务，当该任务到达的时候，它不做任何逻辑，而是被动地等待用户 Trigger。

ReceiveTask 往往适用于一些不明确的阻塞，例如：一个复杂的计算需要等待很多条件，这些条件是需要人为来判断是否可以执行，而不是直接执行，这个时候，工作人员如果判断可以继续了，那么就 Trigger 一下使流程继续向下执行。

基于以上介绍，ReceiveTask 还有一个中文名字叫做等待任务，也就是说，流程走到 ReceiveTask 这个节点的时候，就卡住了，需要用户手动点一下，流程才会继续向下走。

2. 实践

2.1 绘制流程图

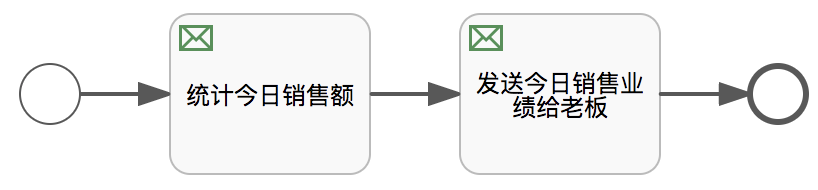

我们绘制一个简单的流程图来看下 ReceiveTask 到底是啥样子，流程图如下：

ReceiveTask 图标上有一个信封。

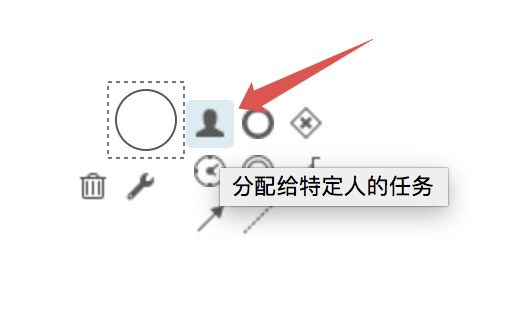

小伙伴们绘制的时候，首先选择用户任务：

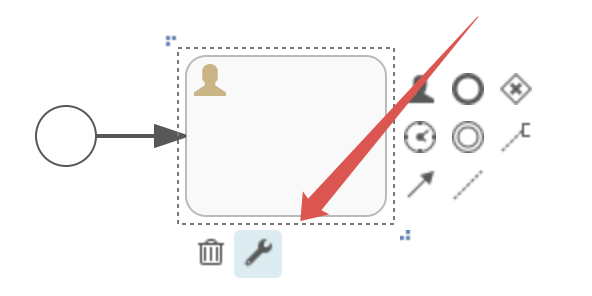

然后点击设置按钮，将用户任务切换为 ReceiveTask 即可：

绘制完成后，我们下载这个流程图对应的 XML 文件。

来看看，带 ReceiveTask 的流程图是下面这样的：

<process id="receiveTask_demo" name="接收任务测试流程" isExecutable="true">
  <documentation>接收任务测试流程</documentation>
  <startEvent id="startEvent" flowable:formFieldValidation="true"></startEvent>
  <sequenceFlow id="sid-9E7B327E-EFC8-4D29-8C6F-157D5E1B7A4E" sourceRef="startEvent" targetRef="todaySales"></sequenceFlow>
  <receiveTask id="todaySales" name="统计今日销售额"></receiveTask>
  <receiveTask id="sendMsg" name="发送今日销售业绩给老板"></receiveTask>
  <endEvent id="endEvent"></endEvent>
  <sequenceFlow id="s2" sourceRef="todaySales" targetRef="sendMsg"></sequenceFlow>
  <sequenceFlow id="s3" sourceRef="sendMsg" targetRef="endEvent"></sequenceFlow>
</process>

2.2 部署

这个松哥在之前的文章中已经反复介绍过多次了，这里就不再赘述了，大家参考我们之前的文章部署并启动上面这个流程。

2.3 分析

当流程启动之后，按照我们前面文章的分析，我们先去数据库中 ACT_RU_TASK 表进行查看，发现该表空空如也。也就是 ReceiveTask 并不会被记录在 ACT_RU_TASK 表中，他们只是单纯的被记录在 ACT_RU_EXECUTION 表中，因为在该表中，我们可以查看 ReceiveTask 的记录。

对于 ReceiveTask 的触发方式也很简单，如下：

@Test
void test10() {
    List<Execution> list = runtimeService.createExecutionQuery().activityId("todaySales").list();
    for (Execution execution : list) {
        runtimeService.trigger(execution.getId());
    }
}

由于 ReceiveTask 的触发需要传入的参数是执行实例 ID 而不是流程实例 ID，所以我们要查询出来当前待触发的执行实例 ID。具体的查询方式就是根据 ReceiveTask 的节点名称去查询。

查询到执行实例 ID 之后，调用 trigger 方法完成触发，使得流程继续向下走。

好啦，现在流程进入到发送今日销售业绩给老板这个环节了，老办法继续查询并执行：

@Test
void test10() {
    List<Execution> list = runtimeService.createExecutionQuery().activityId("sendMsg").list();
    for (Execution execution : list) {
        runtimeService.trigger(execution.getId());
    }
}

这个执行完层后，这个流程就结束了。现在我们去查看 ACT_RU_ACTINST 表已经空了，查看 ACT_RU_EXECUTION 表也空了。

好啦，这就是 ReceiveTask 的玩法，没啥难度，下篇文章继续～
