课程名称：嵌入式开发基础1-模拟电路技术

章节名称：第4章 基本放大电路

讲师姓名：东东

课程内容：

放大的概念和放大电路的性能指标

声音-转成电信号-放大电路-扬声器，需要一路直流电源供电。

性能指标，对信号而言，任何放大电路可以看成二端口网络。

信号源，信号源内阻，输入点压，输入电流，输出电流和电压。

指标：放大倍数：输出量和输入量之比。Auu，Aii，Aui，Aiu。

输入电阻和输出电阻，从输入端看进去的等效电阻，将输出等效成内阻的电压源，内阻就是输出电阻。

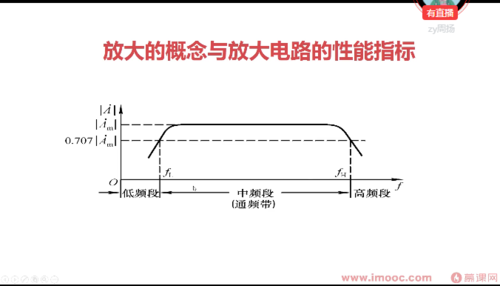

通频带：L衡量放大电路对不同频率型号的适应能力，由于电容电感和放大PON姐的电容效应，

让放大电路在信号平路较低和较高的电压放大倍数下降并产生相移。介于上下限频率。

基本共射放大电路的工作原理：

静态工作点：输入电压ui是0时，经理官各级的电流，BE质检的电压和关押称静态工作点Q基座IBQ ICQ UBEQ UCEQ.

波形分析：动态型号托在在静态只上，fe方向相反，底部失真，顶部失真。

学习收获：

Rb变化，只对IB有影响。

Rb增大，IB减小，工作点沿直流负载线下移。

Rc变化，只改变负载线的纵坐标

Rc增大，负载线的纵坐标上移,工作点沿iB=IB这条特性曲线右移

Ucc变化,IB和直流负载线同时变化

Ucc增大,IB增大,直流负载线水平向右移动,工作点向右上方移动

Rb减小，IB增大，工作点沿直流负载线上移

Rc减小,负载线的纵坐标下移,工作点沿iB=IB这条特性曲线左移

Ucc减小,IB减小,直流负载线水平向左移动,工作点向左下方移动

打卡截图：
