[小 迪 导读]：
本教程在掌握基础modbusRTU标准协议概念和业务流程之后，通过真实的支持ModbusRTU标准协议的设备和DTU来进行实战演练。
系统需要使用两个设备以及若干导线：
- 风量传感器：采用的是管道式风速变送器 （485型）
- DTU：采用的是有人的口红CAT-1 DTU DR154
系统架构逻辑图如下，包括设备模拟，通道通信，模型设置，应用显示部分
操作步骤：
1.设备接线
电表信息
| 模块 | 管道式风速变送器 （485型） |
|---|---|
| 型号 | PR-3009TH-FS-NO1 |
| 类型 | Modbus 风速变送器 |
- 风速变送器
DTU信息
| 品牌 | 有人 |
|---|---|
| 型号 | DR154（RS485） |
| 密码（Pwd） | usr_cn |
- dtu图片
接线连接
风速变送器连接电源
风速变送器根据端口图正负连接电源正负，电源可以选用电源适配器。
DTU连接电源
根据DTU上的端口图,红色线(电源线)连接DC+,黑色线(地线)连接DC-
连接DTU和风速变送器
根据端口图,风速变送器的A端口连接DTU端口的RX(A),风速变送器的B端口连接DTU端口的TX(B)
说明 RX为接收,TX为发送
连接详情请可点击参考真实Mobuds接入
2.dtu配置
1.DTU正面二维码下方标识正负极连接电源，A,B端连接电表，到开手机微信扫码，扫描DTU二维码进入小程序，打开蓝牙连接与DTU背部IMEI相同编号的蓝牙，进入连接，密码为usr_cn。
2.打开参数设置，设置工作模式：地址设为部署的平台地址；端口号设为20651。
说明 地址为服务器地址，端口号为服务器端口号，若无自己的物联网服务器，可选择地址:prod.dgiotcloud.cn，端口号设为20651
警告 设置dtu时，工作模式设置完后需保存再设置串口，不能一次性设置，一次性设置会导致设置不完全
勾选注册包功能，注册包数据类型选择IMEI码，将会自动生成一个IMEI码。

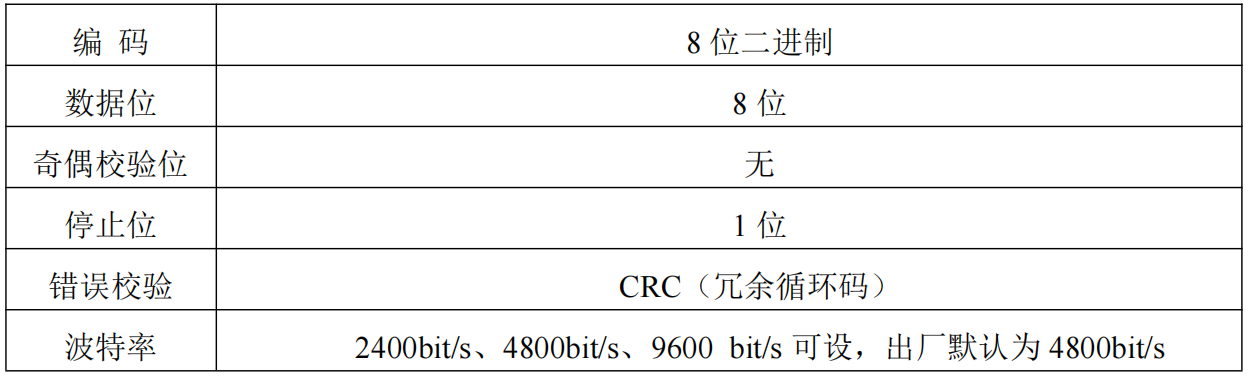

3.打开参数设置，设置串口设置：波特率设为4800，校验位选择NONE。
说明 支持ModbusRTU的设备：参数可以询问商家或者商品介绍获取设备的参数
3.创建采集通道
1.创建ModbusRTU采集通道。位置在通道管理-创建通道
2.选择Modbus采集通道并配置
3.产品添加通道后需对通道进行重启
4.通道日志查看
5.创建产品
1.要连接风速变送器，创建一种产品即可
2.创建产品
风速变送器

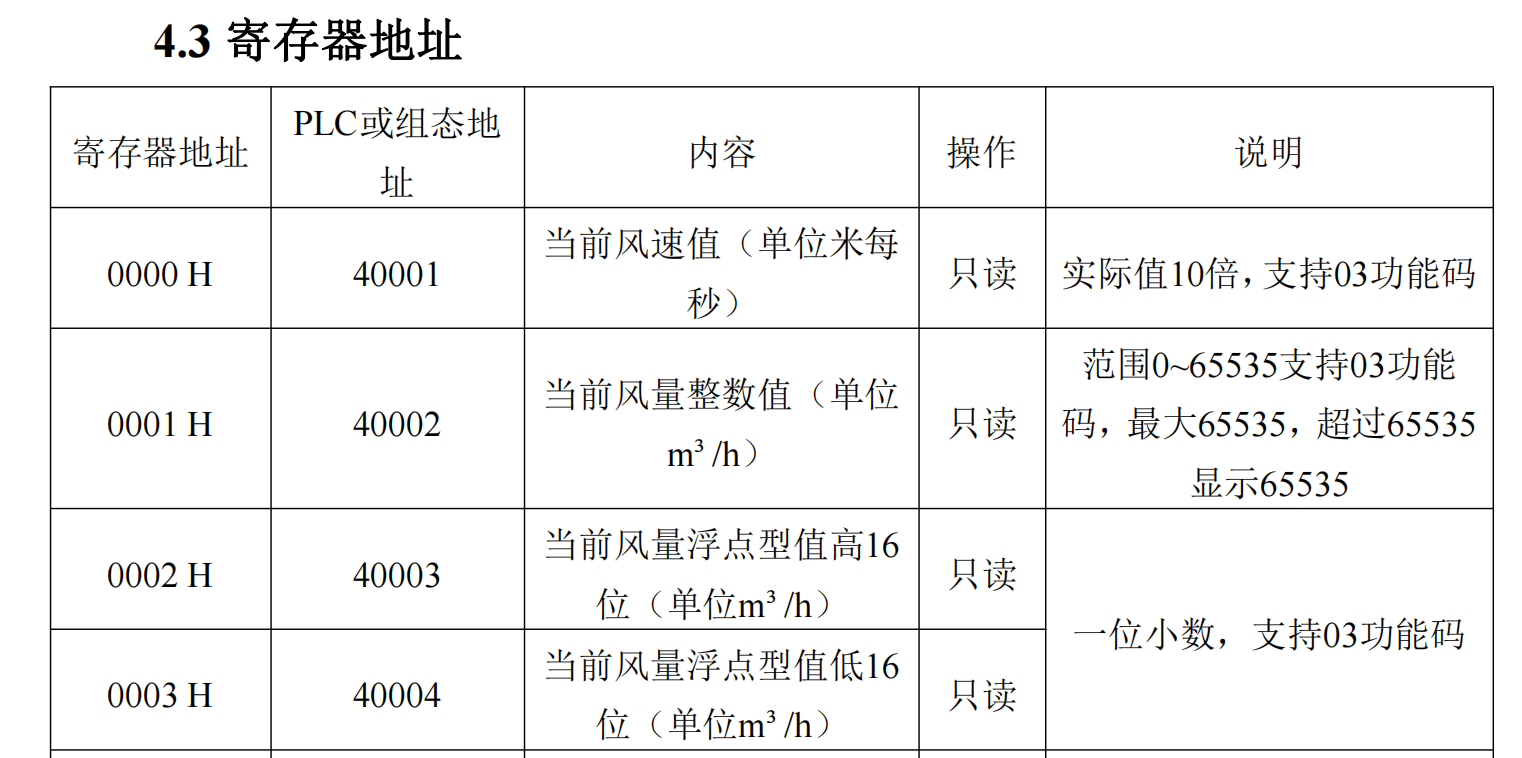

3.产品物模型配置
将以下物模型代码直接复制即可
风速变送器
{
"properties": [
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"collection": "%%wind_float",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"data": "null",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "计算值"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "2",
"operatetype": "readHregs",
"originaltype": "short16_AB",
"registersnumber": "1",
"slaveid": "velocity"
},
"dataType": {
"das": [],
"specs": {
"max": 9999,
"min": 0,
"precision": 1,
"step": 0,
"unit": ""
},
"type": "float"
},
"devicetype": "风量传感器",
"identifier": "wind_float",
"isaccumulate": false,
"isshow": true,
"isstorage": true,
"moduleType": "properties",
"name": "风量值浮点型",
"required": true,
"updateAt": "1662689964496",
"index": 0
},
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"collection": "%%wind_int",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"data": "null",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "计算值"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "1",
"operatetype": "readHregs",
"originaltype": "short16_AB",
"registersnumber": "1",
"slaveid": "velocity"
},
"dataType": {
"das": [],
"specs": {
"max": 65535,
"min": 0,
"precision": 3,
"step": 0,
"unit": "m³/h"
},
"type": "int"
},
"devicetype": "风量传感器",
"identifier": "wind_int",
"isaccumulate": false,
"isshow": true,
"isstorage": true,
"moduleType": "properties",
"name": "风量整数型",
"required": true,
"updateAt": "1662689893515",
"index": 1
},
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"collection": "%%wind_velocity/10",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"data": "null",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "计算值"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "0",
"operatetype": "readHregs",
"originaltype": "short16_AB",
"registersnumber": "1",
"slaveid": "velocity"
},
"dataType": {
"das": [],
"specs": {
"max": 999,
"min": 0,
"precision": 3,
"step": 0,
"unit": "m/s"
},
"type": "float"
},
"devicetype": "风量传感器",
"identifier": "wind_velocity",
"index": 2,
"isaccumulate": false,
"isshow": true,
"isstorage": true,
"moduleType": "properties",
"name": "风速值",
"required": true,
"updateAt": "1662689799736"
},
{
"accessMode": "r",
"dataForm": {
"address": "0X10",
"collection": "%s",
"control": "%d",
"countcollection": "%s",
"countround": "all",
"countstrategy": 20,
"data": "null",
"iscount": "0",
"offset": 0,
"operatetype": "readCoils",
"order": 0,
"originaltype": "short16_AB",
"protocol": "MODBUSRTU",
"rate": 1,
"round": "all",
"slaveid": "0X10",
"strategy": "3"
},
"dataSource": {
"": [],
"_dlinkindex": "",
"address": "0X00",
"operatetype": "readHregs",
"originaltype": "bit",
"registersnumber": "3",
"slaveid": "0X01"
},
"dataType": {
"das": [],
"size": 1000000000,
"specs": {},
"type": "text"
},
"devicetype": "风量传感器",
"identifier": "velocity",
"index": 3,
"isaccumulate": false,
"isshow": false,
"isstorage": false,
"moduleType": "properties",
"name": "风量",
"required": true,
"updateAt": "1662689688077"
}
]
}
4.如何复制物模型
在产品管理-配置-物模型-查看物模型处
将物模型代码复制粘贴即可
更多配置细节参考真实Mobuds接入
6.风速变送器设备连接的DTU注册成功
1.风速变送器设备连接的DTU注册成功
2.风速变送器设备连接的DTU上线成功
7.风速变送器数据采集成功
1.风速变送器实时数据
[小 迪 提醒]
没有多个数据的modbusRTU设备的用户可以使用虚拟modbus软件自行模拟。
虚拟modbus连接点击了解详情。
[小 迪 点评]
- dgiot支持ModbusRTU协议的设备接入，有真实设备的用户尝试进行设备接入演练。
- 风速变送器也是modbus设备，为大家提供多一点的熟悉对象。
