【MQ中间件】RabbitMQ -- RabbitMQ消息模式（2）

RabbitMQ消息模式

各个模式相关代码及笔记md已汇总至gitHub专区：

RabbitMQStudy

1.RabbitMQ架构

1.1.RabbitMQ核心组成

核心概念：
Server：又称Broker ,接受客户端的连接，实现AMQP实体服务。 安装rabbitmq-server
Connection：连接，应用程序与Broker的网络连接 TCP/IP/ 三次握手和四次挥手
Channel：网络信道，几乎所有的操作都在Channel中进行，Channel是进行消息读写的通道，客户端可以建立对各Channel，每个Channel代表一个会话任务。
Message :消息：服务与应用程序之间传送的数据，由Properties和body组成，Properties可是对消息进行修饰，比如消息的优先级，延迟等高级特性，Body则就是消息体的内容。
Virtual Host 虚拟地址，用于进行逻辑隔离，最上层的消息路由，一个虚拟主机理由可以有若干个Exhange和Queueu，同一个虚拟主机里面不能有相同名字的Exchange
Exchange：交换机，接受消息，根据路由键发送消息到绑定的队列。(不具备消息存储的能力)
Bindings：Exchange和Queue之间的虚拟连接，binding中可以保护多个routing key.
Routing key：是一个路由规则，虚拟机可以用它来确定如何路由一个特定消息。
Queue：队列：也成为Message Queue,消息队列，保存消息并将它们转发给消费者。

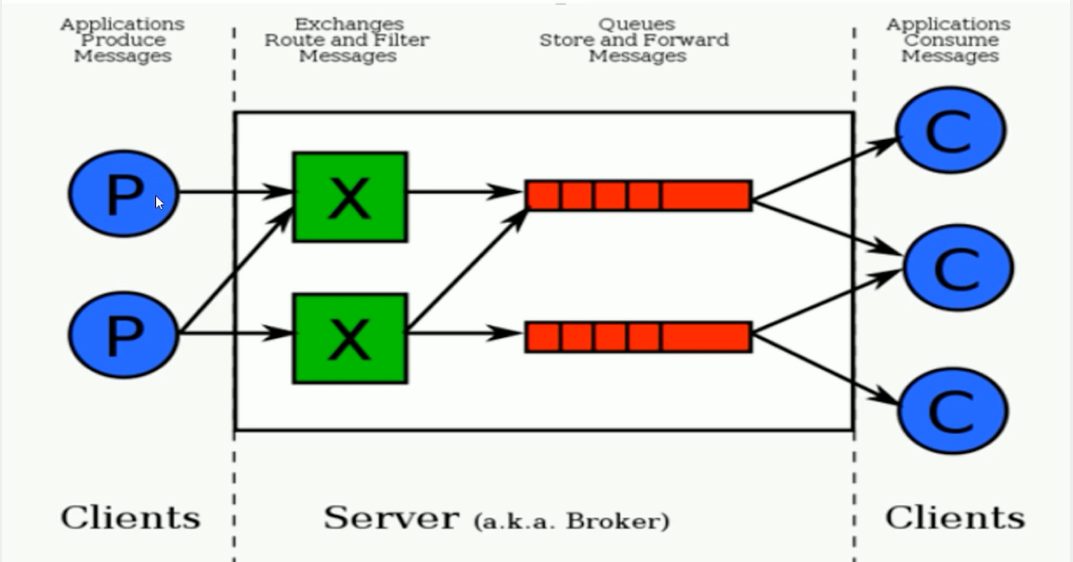

1.2.RabbitMQ整体架构

从架构图中我们可以看出：RabbitMQ架构包含了：Provider（生产者）、Exchanges（交换机）、Queues（队列）、Consumer（消费者）。

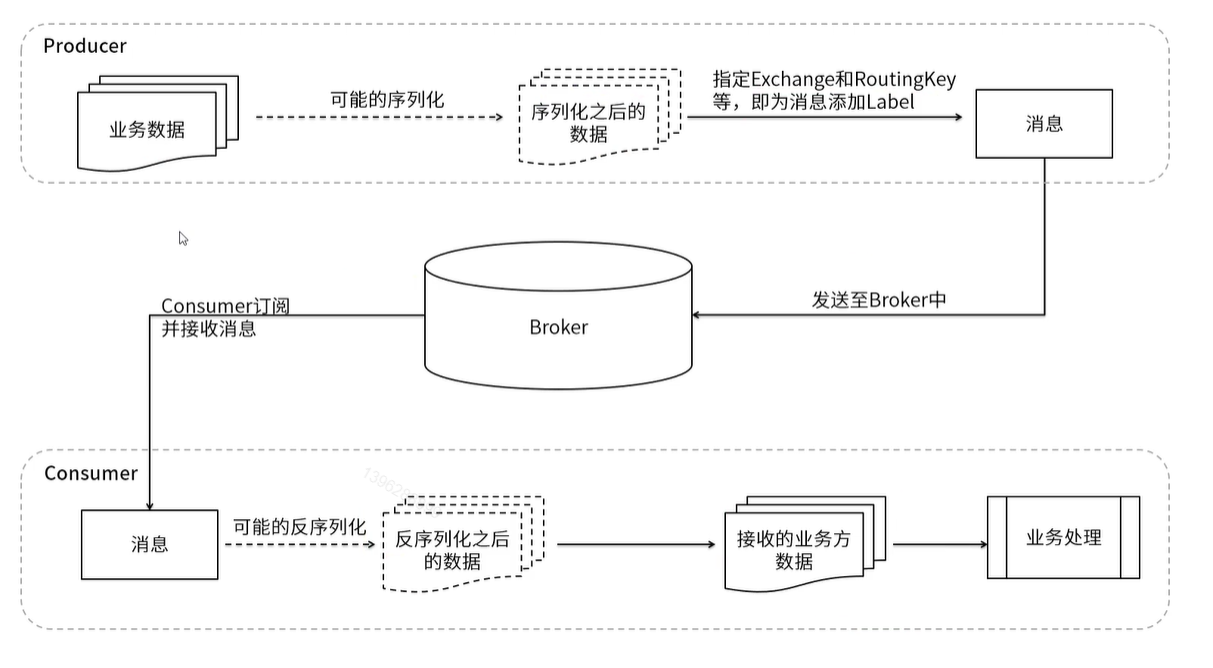

1.3.RabbitMQ的运行流程

生产者将业务方数据进行可能的包装， 之后封装成消息， 发送( AMQP 协议里这个动作对应的命令为Basic.Publish) 到Broker 中。消费者订阅并接收消息(AMQP 协议里这个动作对应的命令为Basic.Consume 或者Basic. Get) ，经过可能的解包处理得到原始的数据，之后再进行业务处理逻辑。这个业务处理逻辑并不一定需要和接收消息的逻辑使用同一个线程。

消费者进程可以使用一个线程去接收消息，存入到内存中，比如使用Java 中的BlockingQueue 。业务处理逻辑使用另一个线程从内存中读取数据，这样可以将应用进一步解稿，提高整个应用的处理效率。

详细的执行流程过程涉及到的底层通信原理比较复杂，有兴趣的可以了解另一篇博文，写的非常详细，这里就不再做过多地阐述：

rabbitMQ基本概念

rabbitMQ运转流程

2.RabbitMQ支持的消息模式

参考官网：https://www.rabbitmq.com/getstarted.html

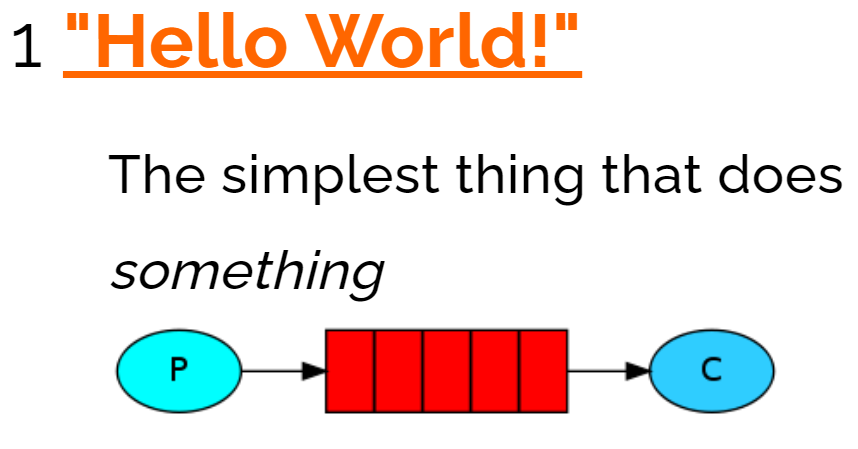

2.1.简单模式 Simple

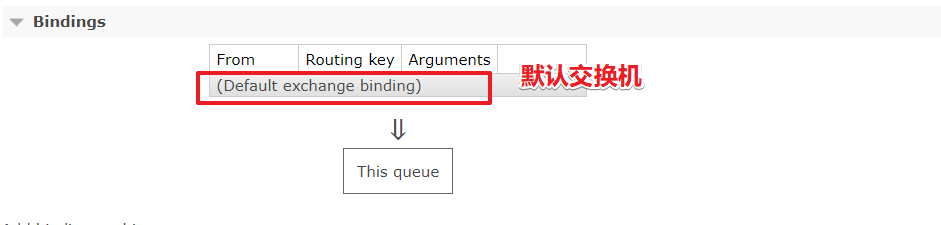

在简单模式的消息发送中，不需要特别创建交换机（指定交换机的类型），通过默认的交换机Binding Default exchange，通过指定Routing key关联Queues中的queue name向对应的Queue队列发送消息。

注意：

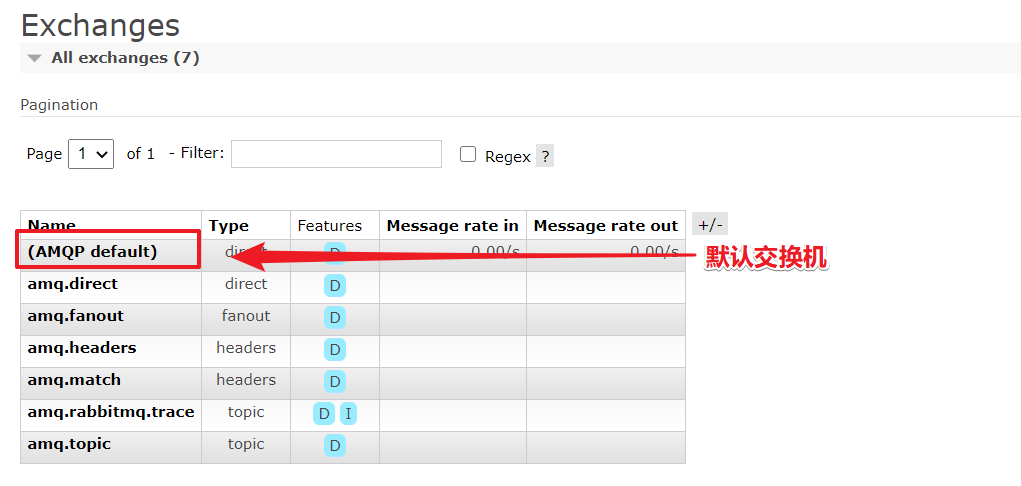

rabbitmq发送消息一定有一个交换机，如果没有创建交换机，默认使用Default_exchange进行绑定。

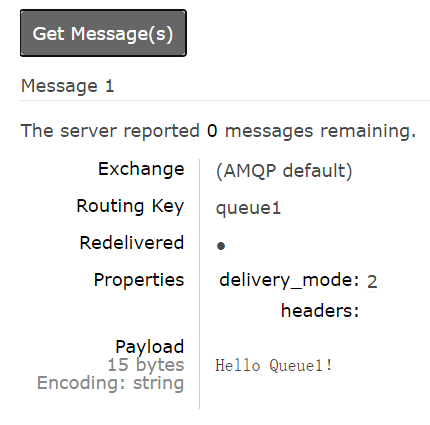

最终向queue1中发送消息，获取消息内容如下：

Ack Mode：消息应答模式

Nack message：接收消息后不对消息进行应答，及消费者不会回复反馈给生产者，Queue中仍然会保存消息；

Ack message：接收消息并应答，此时生成者受到消费者回复，将Queue中该条消息消费。

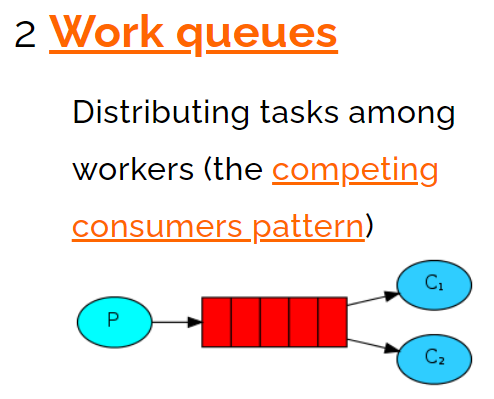

2.2.工作队列模式 WorkQueues

工作队列模式也是指定的默认的default默认交换机对多个Queue消费者进行消息的发送，

主要有两种模式：
1、轮询模式分发：一个消费者一条，按均分配，平均分，不会因为哪个消费者内部处理速率较快而减少消息的发送；
2、公平分发：根据消费者的消费能力进行公平分发，处理快的处理的多，处理慢的处理的少；按劳分配；

实际代码上的区别就是公平分发一定要设置应答方式为手动应答，而轮询模式设置为自动应答：

//根据实际场景设置：取决于服务的处理速度、磁盘空间等，为1表示每次只消费1条
finalChannel.basicQos(1); //公平分发一定需要手动应答
finalChannel.basicAck(delivery.getEnvelope().getDeliveryTag(),false);

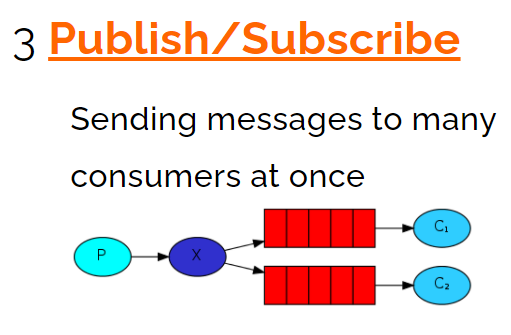

2.3.发布订阅模式 Publish/Subscribe

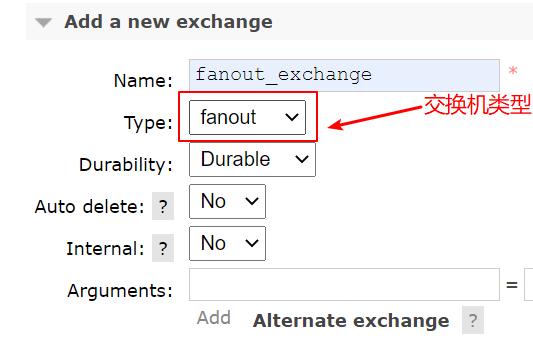

发布订阅模式使用fanout类型交换机绑定每一个消费者Queue队列，相当于广播的形式，订阅了该交换机（频道）的Queue都会收到通过交换机发送的来自生产者的消息。

而在此过程中消费者Queues必须与fanout_exchange进行一对一绑定。

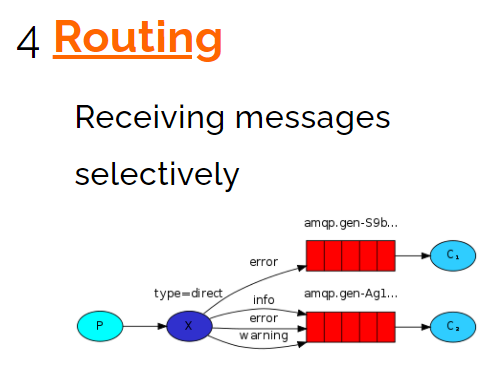

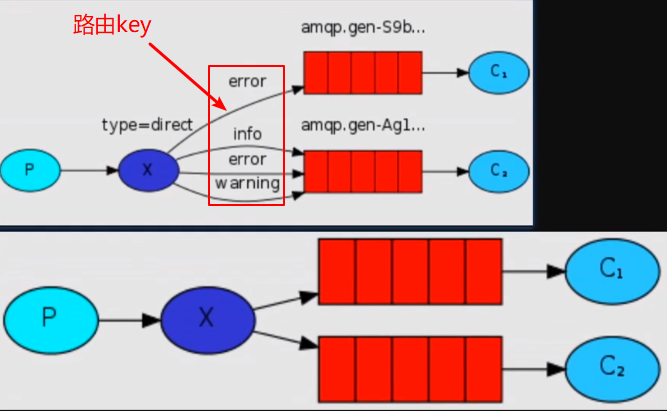

2.4.路由模式Routing

路由模式的交换机类型是：direct类型

路由模式与发布订阅模式非常相似，也非常容易理解。它只是在发布订阅模式上新增了路由key，通过对应的路由key与对应的Queue进行绑定，这个Queue就被key唯一标识了。

然后当交换机再去发送消息的时候，会在绑定了交换机的Queue中指定对应的路由key进行发送，只有对应路由key为发送key一一对应的才能收到消息。

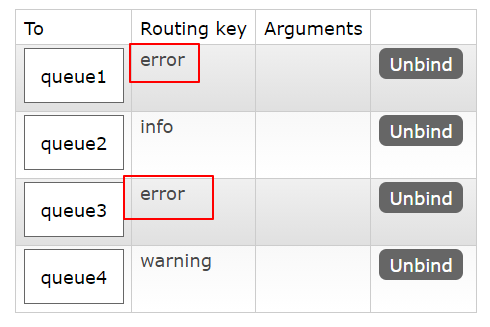

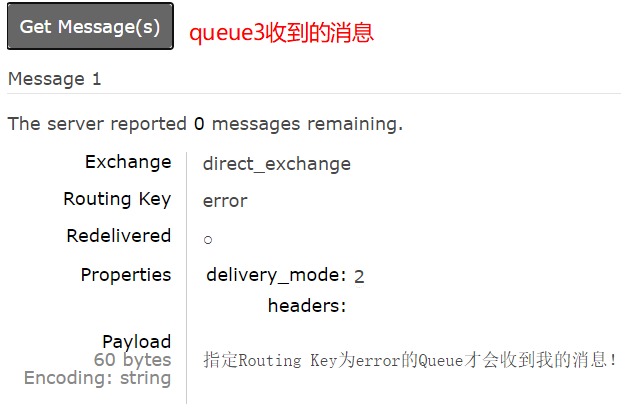

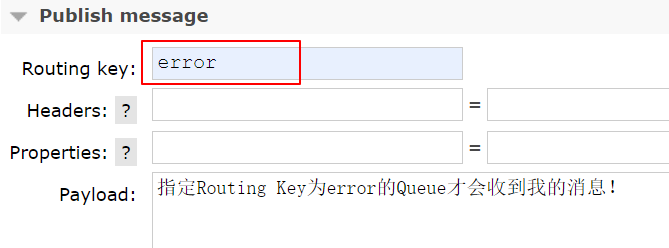

测试发给Routing key为error的queue队列（队列都绑定了路由direct_exchange）：

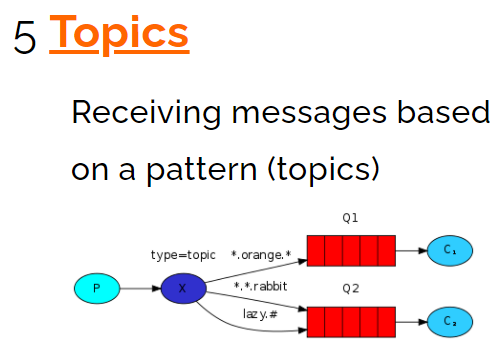

2.5.主题Topic模式

主题模式topics相较于路由模式是非常相似的，只不过在路由的基础之上增加了支持模糊匹配的Routing key的形式。

主题模式的交换机类型选择必须是topic类型。

匹配规则：

#：表示0个或者多个，取值范围为[0,+无穷大）

*：表示1个，取值为1，即必须要有一个。

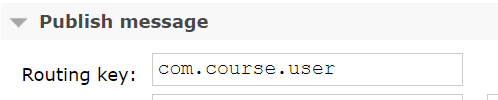

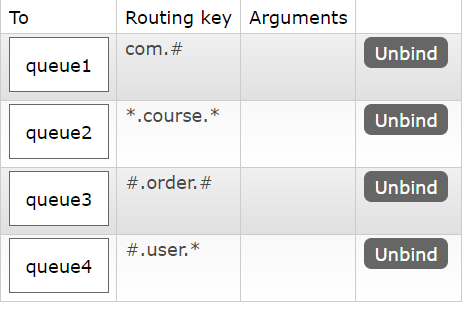

测试队列Routing key如下，都绑定上了topic主题类型的交换机：

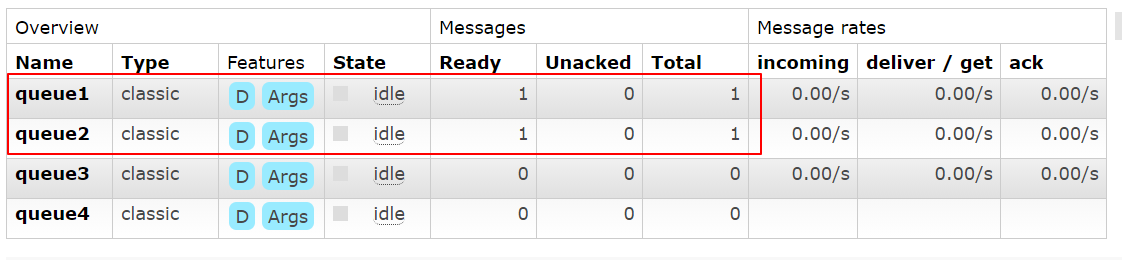

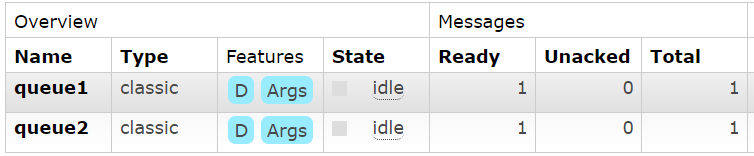

可以看到，只有queue1与queue2收到了对应的消息：

2.6.参数模式

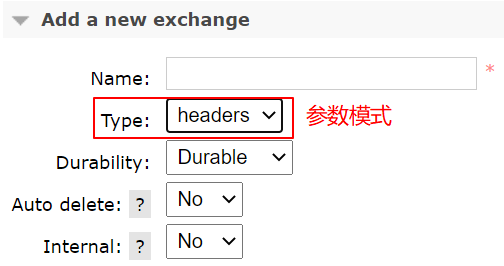

参数模式的exchange类型为：headers。

参数模式会在路由匹配时根据相应的Queue携带的参数信息进行匹配，而exchange则根据arguement参数进行一对一发送：

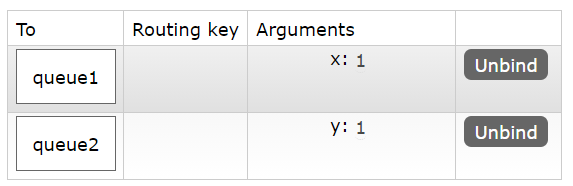

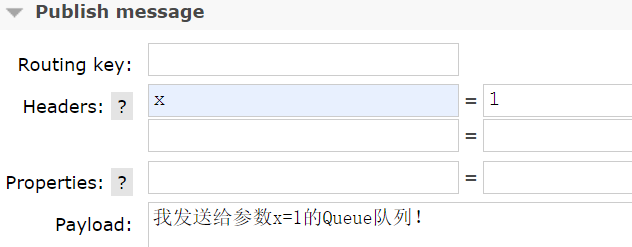

Arguments信息标识，测试选择x=1的队列进行发送：

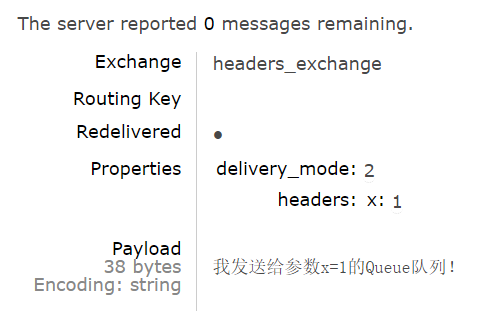

可以看到queue1中已经收到了消息：

3.总结

RabbitMQ支持的消息模式：

简单模式 Simple

• 交换机类型：default
• 特点：通过默认交换机实现一对一分发

工作模式 Work

• 交换机类型：default
• 特点：轮询分发：按均分配；公平分发：按劳分配；

发布订阅模式

• 交换机类型：fanout
• 特点：订阅频道，每个队列与交换机绑定，都能收到消息

路由模式

• 交换机类型：direct
• 特点：有route key作为标识，发送消息时通过路由key进行一对一发送，实际性能会有所损耗

主题模式

• 交换机类型：topic
• 特点：在route key基础上增加了模糊匹配，#：0个或者多个；*：必须有一个

参数模式

• 交换机类型：headers
• 特点：携带参数Arguments，实际发送与有对应参数的队列相匹配进行发送
