TensorFlow实现简单的卷积网络

这里使用的数据集是MNIST，主要使用两个卷积层加一个全连接层构建的卷积神经网络。

先载入MNIST数据集（手写数字识别集），并创建默认的Interactive Session（在没有指定回话对象的情况下运行变量）

from tensorflow.examples.tutorials.mnist import  input_data
import tensorflow as tf
mnist = input_data.read_data_sets("MNIST_data/", one_hot=True)
sess = tf.InteractiveSession(）

在定义一个初始化函数，因为卷积神经网络有很多权重和偏置需要创建。

def weight_variable(shape):
    initial = tf.truncated_normal(shape, stddev=0.1)#给权重制造一些随机的噪声来打破完全对称，
    return tf.Variable(initial)
#使用relu，给偏置增加一些小正值0.1，用来避免死亡节点
def bias_variable(shape):
    initial = tf.constant(0.1, shape=shape)
    return tf.Variable(initial)

卷积移动步长都是1代表会不遗漏的划过图片的每一个点，padding代表边界处理方式，same表示给边界加上padding让卷积的输出和输入保持同样的尺寸。

def conv2d(x,W):#2维卷积函数，x输入，w是卷积的参数，strides代表卷积模板移动步长
    return tf.nn.conv2d(x, W, strides=[1, 1, 1, 1], padding='SAME')


def max_pool_2x2(x):
    return tf.nn.max_pool(x, ksize=[1, 2, 2, 1], strides=[1, 2, 2, 1],
                          padding='SAME')

在正式设计卷积神经网络结构前，先定义输入的placeholder(类似于c++的cin，要求用户运行时输入)。因为卷积神经网络会利用到空间结构信息，因此需要将一维的输入向量转换为二维的图片结构。同时因为只有一个颜色通道，所以最后尺寸为【-1, 28，28， 1]，-1代表样本数量不固定，1代表颜色通道的数量。

这里的tf.reshape是tensor变形函数。

x = tf.placeholder(tf.float32, [None, 784])# x 时特征
y_ = tf.placeholder(tf.float32, [None, 10])# y_时真实的label
x_image = tf.reshape(x, [-1, 28, 28,1])

接下来定义第一个卷积层。

w_conv1 = weight_variable([5, 5, 1, 32])#代表卷积核尺寸为5X5，1个颜色通道，32个不同的卷积核，使用conv2d函数进行卷积操作，
b_conv1 = bias_variable([32])
h_conv1 = tf.nn.relu(conv2d(x_image, w_conv1) + b_conv1)
h_pool1 = max_pool_2x2(h_conv1)

定义第二个卷积层，与第一个卷积层一样，只不过卷积核的数量变成了64，即这层卷积会提取64种特征

w_conv2 = weight_variable([5, 5, 32, 64])#这层提取64种特征
b_conv2 = bias_variable([64])
h_conv2 = tf.nn.relu(conv2d(h_pool1, w_conv2) + b_conv2)
h_pool2 = max_pool_2x2(h_conv2)

经过两次步长为2x2的最大池化，此时图片尺寸变成了7x7，在使用tf.reshape函数，对第二个卷积层的输出tensor进行变形，将其从二维转为一维向量，在连接一个全连接层（隐含节点为1024），使用relu激活函数。

w_fc1 = weight_variable([7*7*64, 1024])
b_fc1 = bias_variable([1024])
h_pool2_flat = tf.reshape(h_pool2, [-1, 7*7*64])
h_fc1 = tf.nn.relu(tf.matmul(h_pool2_flat, w_fc1) + b_fc1)

Dropout层：随机丢弃一部分节点的数据来减轻过拟合。这里是通过一个placeholder传入keep_prob比率来控制的。

#为了减轻过拟合，使用一个Dropout层
keep_prob = tf.placeholder(tf.float32)
h_fc1_drop = tf.nn.dropout(h_fc1, keep_prob)

#dropout层的输出连接一个softmax层，得到最后的概率输出
w_fc2 = weight_variable([1024, 10])
b_fc2 = bias_variable([10])
y_conv = tf.nn.softmax(tf.matmul(h_fc1_drop, w_fc2) + b_fc2)

定义损失函数即评测准确率操作

#损失函数，并且定义优化器为Adam
cross_entropy = tf.reduce_mean(-tf.reduce_sum(y_ * tf.log(y_conv),
                                              reduction_indices=[1]))
train_step = tf.train.AdamOptimizer(1e-4).minimize(cross_entropy)

correct_prediction = tf.equal(tf.argmax(y_conv, 1), tf.argmax(y_, 1))
accuracy = tf.reduce_mean(tf.cast(correct_prediction, tf.float32))

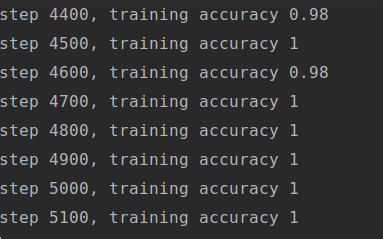

开始训练

#初始化所有参数
tf.global_variables_initializer().run()
for i in range (20000):
    batch = mnist.train.next_batch(50)
    if i%100 == 0:
        train_accuracy = accuracy.eval(feed_dict={x:batch[0], y_: batch[1],
                                                  keep_prob: 1.0})
        print("step %d, training accuracy %g"%(i, train_accuracy))
    train_step.run(feed_dict={x: batch[0], y_: batch[1], keep_prob: 0.5})

全部训练完成后，我们在最终的测试集上进行全面的测试，得到整体的分类准确率。

print("test accuracy %g" %accuracy.eval(feed_dict={
    x: mnist.test.images, y_: mnist.test.labels, keep_prob: 1.0}))

这个网络，参与训练的样本数量总共为100万，共进行20000次训练迭代，使用大小为50的mini_batch。

因为我安装的版本时CPU版的tensorflow，所以运行较慢，这个模型最终的准确性约为99.2%，基本可以满足对手写数字识别准确率的要求。
