背景

状态图：对象的所有状态，以及基于事件发生的状态改变的过程；
活动图：用例的工作流程；
部署图：系统的软硬件物理体系结构；

状态图

基本语法

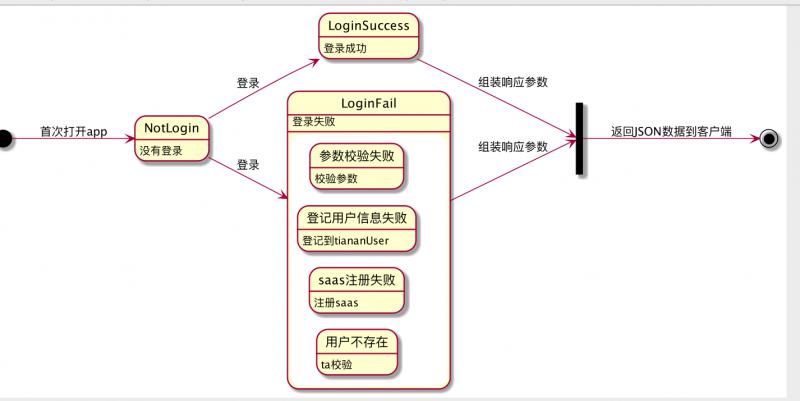

登录状态图

@startuml
hide empty description
left to right direction

[*]-->NotLogin:首次打开app

state  NotLogin: 没有登录
state  LoginSuccess: 登录成功
state  LoginFail: 登录失败

NotLogin -->LoginSuccess: 登录
NotLogin -->LoginFail:登录

state LoginFail {
    state 用户不存在: ta校验
    state saas注册失败:注册saas
    state 登记用户信息失败: 登记到tiananUser
    state 参数校验失败 :校验参数
}

state join_state  <<join>>
LoginSuccess-->join_state:组装响应参数
LoginFail-->join_state:组装响应参数

join_state -->[*]:返回JSON数据到客户端

@enduml

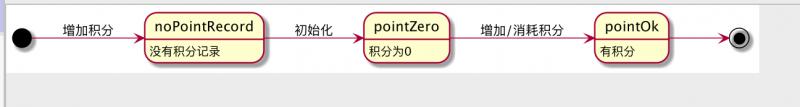

积分状态图

@startuml
scale 350 width
left to right direction
hide empty description

state noPointRecord : 没有积分记录
state pointZero : 积分为0
state pointOk : 有积分


[*] -->  noPointRecord: 增加积分
noPointRecord --> pointZero: 初始化
pointZero --> pointOk: 增加/消耗积分

pointOk --> [*]

@enduml

活动图

基本语法

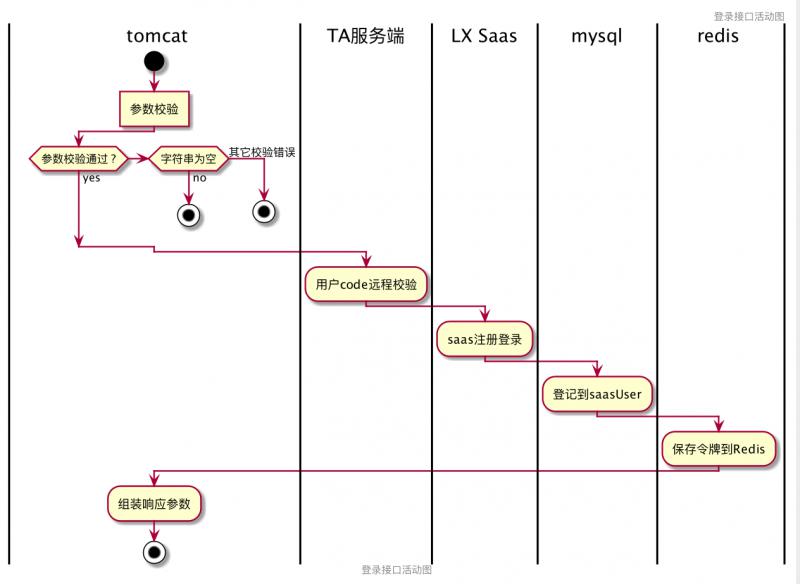

登录活动图

@startuml
header 登录接口活动图
footer 登录接口活动图
|tomcat|
start
:参数校验]

if (参数校验通过 ?) then (yes)
elseif (字符串为空) then (no)
stop
else (其它校验错误)
    stop
endif

|TA服务端|
:用户code远程校验;
|LX Saas|
:saas注册登录;
|mysql|
:登记到saasUser;
|redis|
:保存令牌到Redis;
|tomcat|
:组装响应参数;
stop

@enduml

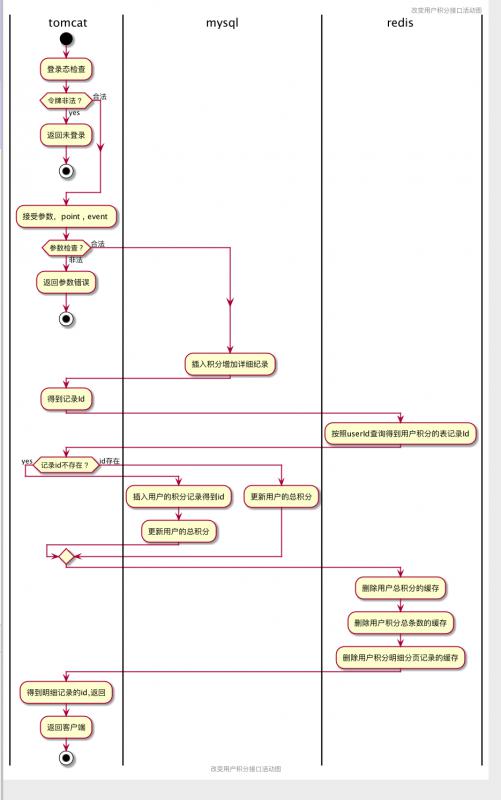

增加积分活动图

@startuml

header 改变用户积分接口活动图
footer 改变用户积分接口活动图

|tomcat|
start


:登录态检查;

if(令牌非法 ？) then (yes)
:返回未登录;
stop
else (合法)
endif

:接受参数，point , event ;

if(参数检查 ?) then(合法)
else(非法)
:返回参数错误;
stop
endif

|mysql|
:插入积分增加详细纪录;
|tomcat|
:得到记录Id;
|redis|
:按照userId查询得到用户积分的表记录Id;
|tomcat|

if(记录id不存在 ？)then(yes)
|mysql|
:插入用户的积分记录得到id;
:更新用户的总积分;

else(id存在)
:更新用户的总积分;

endif

|redis|
:删除用户总积分的缓存;
:删除用户积分总条数的缓存;
:删除用户积分明细分页记录的缓存;

|tomcat|
:得到明细记录的id,返回;

:返回客户端;

stop

@enduml

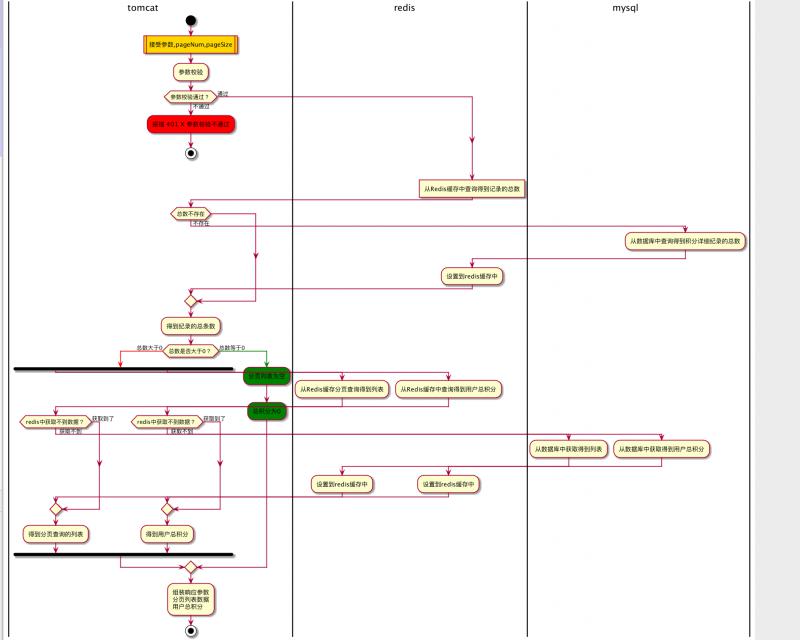

查询积分活动图

@startuml

|tomcat|
start

#gold:接受参数,pageNum,pageSize|

:参数校验;
if (参数校验通过 ？) then(通过)
else (不通过)
#red:报错 401 X 参数校验不通过;
stop
endif

|redis|
:从Redis缓存中查询得到记录的总数]
|tomcat|
if(总数不存在)then (不存在)
|mysql|
    :从数据库中查询得到积分详细纪录的总数;
    |redis|
    :设置到redis缓存中;
else

endif

|tomcat|
:得到纪录的总条数;


if(总数是否大于0 ？)then
    -[#red]->总数大于0;
    fork
        |redis|
        :从Redis缓存分页查询得到列表;
        |tomcat|
        if (redis中获取不到数据 ？) then( 获取不到)
            |mysql|
            :从数据库中获取得到列表;
            |redis|
            :设置到redis缓存中;
        else (获取到了)
        endif
        |tomcat|
        :得到分页查询的列表;
    fork again
        |redis|
        :从Redis缓存中查询得到用户总积分;
        |tomcat|
        if (redis中获取不到数据 ？) then( 获取不到)
            |mysql|
           :从数据库中获取得到用户总积分;
           |redis|
           :设置到redis缓存中;
        else (获取到了)
        endif
        |tomcat|
        :得到用户总积分;
    end fork
else
    |tomcat|
    -[#green]->总数等于0;
    #green:分页列表为空;
    #green:总积分为0;
endif

|tomcat|
:组装响应参数\n分页列表数据\n用户总积分;
stop;



@enduml

部署图

部署图显示了系统的硬件和安装在硬件上的软件，以及用于连接异构计算机之间的中间件。部署图通常被认为是一个网络图或者物理架构图。

语法

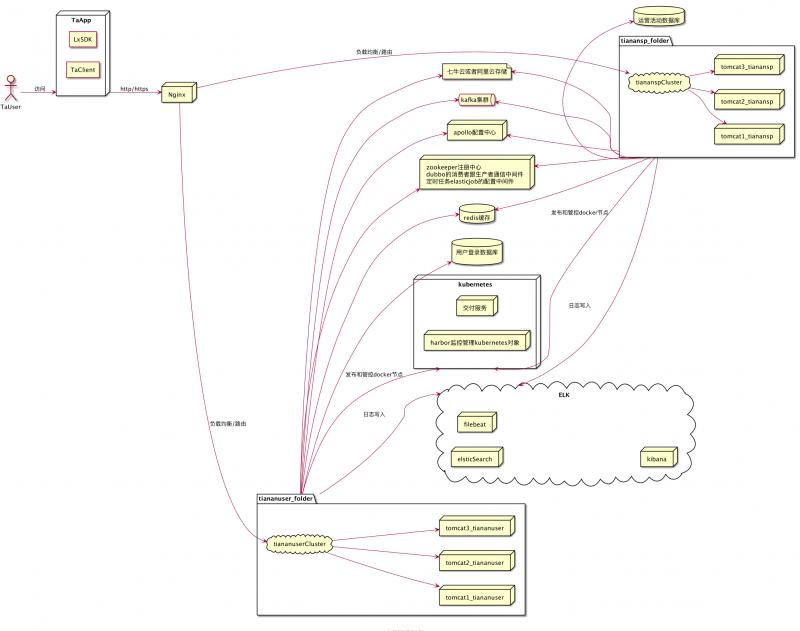

系统部署图

@startuml

header TA项目物理架构图
footer TA项目物理架构图

left to right direction




actor TaUser as taUser
node TaApp as taApp {
    agent LxSDK as lxsdk
    agent TaClient as taClient
}

folder tiananuser_folder{
cloud tiananuserCluster
node tomcat1_tiananuser
node tomcat2_tiananuser
node tomcat3_tiananuser

tiananuserCluster -down-> tomcat1_tiananuser
tiananuserCluster -down-> tomcat2_tiananuser
tiananuserCluster -down-> tomcat3_tiananuser



}

folder tianansp_folder{
cloud tiananspCluster
node tomcat1_tianansp
node tomcat2_tianansp
node tomcat3_tianansp

tiananspCluster -down-> tomcat1_tianansp
tiananspCluster -down-> tomcat2_tianansp
tiananspCluster -down-> tomcat3_tianansp

}


node Nginx as nginx

nginx --> tiananuserCluster:负载均衡/路由
nginx --> tiananspCluster:负载均衡/路由


taUser -->  taApp : 访问
taApp --> nginx:http/https


database tiananuser_database[
    用户登录数据库

]
database tianansp_database[
    运营活动数据库
]

database redis[
    redis缓存
]


tiananuser_folder -down-> tiananuser_database
tianansp_folder -right-> tianansp_database

tiananuser_folder -down-> redis
tianansp_folder -up-> redis


node zk [
    zookeeper注册中心
    dubbo的消费者跟生产者通信中间件
    定时任务elasticjob的配置中间件
]


tiananuser_folder -down-> zk
tianansp_folder -up-> zk


node apollo [
    apollo配置中心
]

queue kafka[
    kafka集群
]


tiananuser_folder -down-> apollo
tianansp_folder -up-> apollo


tiananuser_folder -down-> kafka
tianansp_folder -up-> kafka


file fileCDN [
    七牛云或者阿里云存储
]


tiananuser_folder -down-> fileCDN
tianansp_folder -up-> fileCDN


cloud ELK {
    node elsticSearch
    node filebeat
    node kibana
}

node kubernetes{
    node healmcharts[
       交付服务
    ]
    node harbor[
        harbor监控管理kubernetes对象
    ]
}


tiananuser_folder -down-> ELK:日志写入
tianansp_folder -up-> ELK:日志写入


tiananuser_folder -down-> kubernetes:发布和管控docker节点
tianansp_folder -up-> kubernetes:发布和管控docker节点

@enduml

小结

1. 活动图（泳道图）实际上是代码流程的一个梳理，建议编码前，先画活动图；
2. 状态图 可以列举出所有状态发生改变的事件，防止遗漏掉某些发生改变的情况；
3. 部署图实际上是物理架构图，画的不太好看，但是却可以在上线的时候有效的指导运维；
