本系列教程是教大家如何根据开源js绘图库，打造一个属于自己的在线绘图软件。当然，也可以看着是这个绘图库的开发教程。如果你觉得好，欢迎点个赞，让我们更有动力去做好！

本系列教程重点介绍如何开发自己的绘图软件，因此，react基础和框架不在此介绍。可以推荐react官网学习，或《React全家桶免费视频》。

本系列教程源码地址：Github

前面教程一，搭建了一个基础框架，现在我们来实现顶部导航菜单栏功能。

一、react组件间通信 - 菜单事件

这里，我们通过redux方式来实现组件间消息通信。UmiJS做了一点封装，使用更简单。

1. 新建store - model

我们在src/models文件夹下新建event.ts文件，专门用于消息事件的store处理。
主要包含：

• namespace - 命名空间
• state - 数据
• reducers - 数据搬运工

给没有接触过redux的同学简单介绍下，会的请自动跳过：
models是数据存储的地方。用namespace来进行模块划分或避免命名冲突；state：类似于react的state，专门用于存放数据；reducers：接收更新命令，根据命令参数(state ：原数据；action：新行为参数数据)，然后加上自己的业务逻辑，去实现如何更新数据。比如下面，只是简单的赋值，没有额外的业务逻辑。
注意，有个硬性规定就是，reducers要返回一个新数据副本，而不是直接修改models里面的state。因此，这里return下面的第一行（…state）就是先拷贝原始state所有属性，然后第二、三行，赋值新数据。

reducers: {
    emit(state, action) {
      return {
        ...state,
        event: action.payload.event,
        data: action.payload.data,
      };
    },
  },

2. 在onMenuClick里，用dispatch发送修改数据命令

UmiJs + DvaJS已经自动封装dispatch到react的props里了，我们直接拿来使用。
目前为止，我们的菜单事件很简单，没有额外数据，我们就直接dispatch发生菜单命令（key值）就好。
其中，type表示在store的所有reducers（不仅仅是上面的model，还包含其他所有model）中查找用哪个函数处理数据，格式：命名空间(event)/reducers函数(emit)。payload，更新数据用的参数。

this.props.dispatch({
            type: 'event/emit',
            payload: {
              event: key
            }
});

3. 在需要接收菜单消息的page页面，connect连接绑定数据

1. 导入连接函数：import { connect } from ‘dva’;
2. 绑定connect：在pages/index.tsx底部添加：

export default connect((state: any) => ({ event: state.event }))(Index);

上面，state:any是指整个store，我们这里暂时只用到event，故只返回event加入到pages/index的props。

4. 在page页面componentDidUpdate，接收消息

componentDidUpdate() {
    if (this.props.event !== this.state.event) {
      this.setState({ event: this.props.event });
      if (this['handle_' + this.props.event.event]) {
        this['handle_' + this.props.event.event](this.props.event.data);
      }
    }
  }

我们先判断消息是否已经处理过，避免无限循环。然后交给具体函数处理。

5. 最后，画布接口参考开发文档

https://www.yuque.com/alsmile/topology/canvas

二、react组件间通信 - 右上角状态栏

1. 新建store - model

还是先新建一个store用于通信，src/models/canvas.data.ts。这个model用于全局canvas的数据保存。

2. 监听画布canvas消息，dispatch最新状态

在src/pages/index.ts里，前面已经设置监听了canvas的消息onMessage函数。
现在我们添加‘resize’，‘scale’，‘locked’等事件的处理：

      case 'resize':
      case 'scale':
      case 'locked':
        if (this.canvas) {
          this.props.dispatch({
            type: 'canvas/update',
            payload: {
              data: this.canvas.data
            }
          });
        }
        break;

3. 在layouts/headers.tsx页面，connect连接绑定数据

import { connect } from 'dva';

export default connect((state: any) => ({ canvasData: state.canvas }))(Headers);

4. render函数显示即可

render(): React.ReactNode {
    const { data } = this.props.canvasData;
    const scale = Math.floor(data.scale);
		......
}

这里，我们没有特别业务处理，直接格式化显示即可。

三、本篇最后

顶部菜单导航栏基础功能完成。还是欢迎大家补充并提交GitHub的pr：
0. 阅读开发文档，了解相关属性。

1. fork仓库到自己名下
2. 本地修改并提交到自己的git仓库

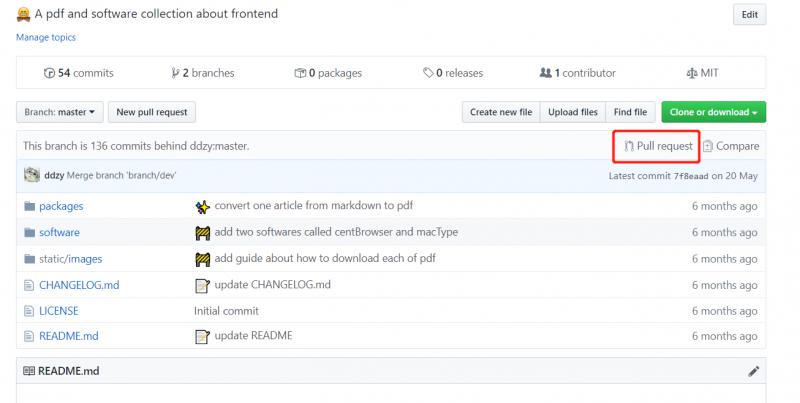

3. 在自己的fork仓库找到 “Pull request” 按钮，提交


其他

顶部工具栏和右键菜单功能待续。
