三足鼎立 —— GPM 到底是什么？（一）

标签：
Go

G、P、M 是 Go 调度器的三个核心组件，各司其职。在它们精密地配合下，Go 调度器得以高效运转，这也是 Go 天然支持高并发的内在动力。今天这篇文章我们来深入理解 GPM 模型。

先看 G，取 goroutine 的首字母，主要保存 goroutine 的一些状态信息以及 CPU 的一些寄存器的值，例如 IP 寄存器，以便在轮到本 goroutine 执行时，CPU 知道要从哪一条指令处开始执行。

当 goroutine 被调离 CPU 时，调度器负责把 CPU 寄存器的值保存在 g 对象的成员变量之中。

当 goroutine 被调度起来运行时，调度器又负责把 g 对象的成员变量所保存的寄存器值恢复到 CPU 的寄存器。

上面这段描述来自公众号“go语言核心编程技术”的调度器系列文章，写得非常好，推荐大家去看，参考资料【阿波张调度器系列教程】可以到达原文。

本系列教程使用的代码版本是 1.9.2，来看一下 g 的源码：

  1. type g struct {

  3.     // goroutine 使用的栈
  4.     stack       stack   // offset known to runtime/cgo
  5.     // 用于栈的扩张和收缩检查，抢占标志
  6.     stackguard0 uintptr // offset known to liblink
  7.     stackguard1 uintptr // offset known to liblink

  9.     _panic         *_panic // innermost panic - offset known to liblink
  10.     _defer         *_defer // innermost defer
  11.     // 当前与 g 绑定的 m
  12.     m              *m      // current m; offset known to arm liblink
  13.     // goroutine 的运行现场
  14.     sched          gobuf
  15.     syscallsp      uintptr        // if status==Gsyscall, syscallsp = sched.sp to use during gc
  16.     syscallpc      uintptr        // if status==Gsyscall, syscallpc = sched.pc to use during gc
  17.     stktopsp       uintptr        // expected sp at top of stack, to check in traceback
  18.     // wakeup 时传入的参数
  19.     param          unsafe.Pointer // passed parameter on wakeup
  20.     atomicstatus   uint32
  21.     stackLock      uint32 // sigprof/scang lock; TODO: fold in to atomicstatus
  22.     goid           int64
  23.     // g 被阻塞之后的近似时间
  24.     waitsince      int64  // approx time when the g become blocked
  25.     // g 被阻塞的原因
  26.     waitreason     string // if status==Gwaiting
  27.     // 指向全局队列里下一个 g
  28.     schedlink      guintptr
  29.     // 抢占调度标志。这个为 true 时，stackguard0 等于 stackpreempt
  30.     preempt        bool     // preemption signal, duplicates stackguard0 = stackpreempt
  31.     paniconfault   bool     // panic (instead of crash) on unexpected fault address
  32.     preemptscan    bool     // preempted g does scan for gc
  33.     gcscandone     bool     // g has scanned stack; protected by _Gscan bit in status
  34.     gcscanvalid    bool     // false at start of gc cycle, true if G has not run since last scan; TODO: remove?
  35.     throwsplit     bool     // must not split stack
  36.     raceignore     int8     // ignore race detection events
  37.     sysblocktraced bool     // StartTrace has emitted EvGoInSyscall about this goroutine
  38.     // syscall 返回之后的 cputicks，用来做 tracing
  39.     sysexitticks   int64    // cputicks when syscall has returned (for tracing)
  40.     traceseq       uint64   // trace event sequencer
  41.     tracelastp     puintptr // last P emitted an event for this goroutine
  42.     // 如果调用了 LockOsThread，那么这个 g 会绑定到某个 m 上
  43.     lockedm        *m
  44.     sig            uint32
  45.     writebuf       []byte
  46.     sigcode0       uintptr
  47.     sigcode1       uintptr
  48.     sigpc          uintptr
  49.     // 创建该 goroutine 的语句的指令地址
  50.     gopc           uintptr // pc of go statement that created this goroutine
  51.     // goroutine 函数的指令地址
  52.     startpc        uintptr // pc of goroutine function
  53.     racectx        uintptr
  54.     waiting        *sudog         // sudog structures this g is waiting on (that have a valid elem ptr); in lock order
  55.     cgoCtxt        []uintptr      // cgo traceback context
  56.     labels         unsafe.Pointer // profiler labels
  57.     // time.Sleep 缓存的定时器
  58.     timer          *timer         // cached timer for time.Sleep

  60.     gcAssistBytes int64
  61. }
源码中，比较重要的字段我已经作了注释，其他未作注释的与调度关系不大或者我暂时也没有理解的。
g 结构体关联了两个比较简单的结构体，stack 表示 goroutine 运行时的栈：
// 描述栈的数据结构，栈的范围：[lo, hi)type stack struct {    // 栈顶，低地址    lo uintptr    // 栈低，高地址    hi uintptr}
Goroutine 运行时，光有栈还不行，至少还得包括 PC，SP 等寄存器，gobuf 就保存了这些值：
type gobuf struct {    // 存储 rsp 寄存器的值    sp   uintptr    // 存储 rip 寄存器的值    pc   uintptr    // 指向 goroutine    g    guintptr    ctxt unsafe.Pointer // this has to be a pointer so that gc scans it    // 保存系统调用的返回值    ret  sys.Uintreg    lr   uintptr    bp   uintptr // for GOEXPERIMENT=framepointer}
再来看 M，取 machine 的首字母，它代表一个工作线程，或者说系统线程。G 需要调度到 M 上才能运行，M 是真正工作的人。结构体 m 就是我们常说的 M，它保存了 M 自身使用的栈信息、当前正在 M 上执行的 G 信息、与之绑定的 P 信息……
当 M 没有工作可做的时候，在它休眠前，会“自旋”地来找工作：检查全局队列，查看 network poller，试图执行 gc 任务，或者“偷”工作。
结构体 m 的源码如下：
  1. // m 代表工作线程，保存了自身使用的栈信息
  2. type m struct {
  3.     // 记录工作线程（也就是内核线程）使用的栈信息。在执行调度代码时需要使用
  4.     // 执行用户 goroutine 代码时，使用用户 goroutine 自己的栈，因此调度时会发生栈的切换
  5.     g0      *g     // goroutine with scheduling stack/
  6.     morebuf gobuf  // gobuf arg to morestack
  7.     divmod  uint32 // div/mod denominator for arm - known to liblink

  9.     // Fields not known to debuggers.
  10.     procid        uint64     // for debuggers, but offset not hard-coded
  11.     gsignal       *g         // signal-handling g
  12.     sigmask       sigset     // storage for saved signal mask
  13.     // 通过 tls 结构体实现 m 与工作线程的绑定
  14.     // 这里是线程本地存储
  15.     tls           [6]uintptr // thread-local storage (for x86 extern register)
  16.     mstartfn      func()
  17.     // 指向正在运行的 gorutine 对象
  18.     curg          *g       // current running goroutine
  19.     caughtsig     guintptr // goroutine running during fatal signal
  20.     // 当前工作线程绑定的 p
  21.     p             puintptr // attached p for executing go code (nil if not executing go code)
  22.     nextp         puintptr
  23.     id            int32
  24.     mallocing     int32
  25.     throwing      int32
  26.     // 该字段不等于空字符串的话，要保持 curg 始终在这个 m 上运行
  27.     preemptoff    string // if != "", keep curg running on this m
  28.     locks         int32
  29.     softfloat     int32
  30.     dying         int32
  31.     profilehz     int32
  32.     helpgc        int32
  33.     // 为 true 时表示当前 m 处于自旋状态，正在从其他线程偷工作
  34.     spinning      bool // m is out of work and is actively looking for work
  35.     // m 正阻塞在 note 上
  36.     blocked       bool // m is blocked on a note
  37.     // m 正在执行 write barrier
  38.     inwb          bool // m is executing a write barrier
  39.     newSigstack   bool // minit on C thread called sigaltstack
  40.     printlock     int8
  41.     // 正在执行 cgo 调用
  42.     incgo         bool // m is executing a cgo call
  43.     fastrand      uint32
  44.     // cgo 调用总计数
  45.     ncgocall      uint64      // number of cgo calls in total
  46.     ncgo          int32       // number of cgo calls currently in progress
  47.     cgoCallersUse uint32      // if non-zero, cgoCallers in use temporarily
  48.     cgoCallers    *cgoCallers // cgo traceback if crashing in cgo call
  49.     // 没有 goroutine 需要运行时，工作线程睡眠在这个 park 成员上，
  50.     // 其它线程通过这个 park 唤醒该工作线程
  51.     park          note
  52.     // 记录所有工作线程的链表
  53.     alllink       *m // on allm
  54.     schedlink     muintptr
  55.     mcache        *mcache
  56.     lockedg       *g
  57.     createstack   [32]uintptr // stack that created this thread.
  58.     freglo        [16]uint32  // d[i] lsb and f[i]
  59.     freghi        [16]uint32  // d[i] msb and f[i+16]
  60.     fflag         uint32      // floating point compare flags
  61.     locked        uint32      // tracking for lockosthread
  62.     // 正在等待锁的下一个 m
  63.     nextwaitm     uintptr     // next m waiting for lock
  64.     needextram    bool
  65.     traceback     uint8
  66.     waitunlockf   unsafe.Pointer // todo go func(*g, unsafe.pointer) bool
  67.     waitlock      unsafe.Pointer
  68.     waittraceev   byte
  69.     waittraceskip int
  70.     startingtrace bool
  71.     syscalltick   uint32
  72.     // 工作线程 id
  73.     thread        uintptr // thread handle

  75.     // these are here because they are too large to be on the stack
  76.     // of low-level NOSPLIT functions.
  77.     libcall   libcall
  78.     libcallpc uintptr // for cpu profiler
  79.     libcallsp uintptr
  80.     libcallg  guintptr
  81.     syscall   libcall // stores syscall parameters on windows

  83.     mOS
  84. }
再来看 P，取 processor 的首字母，为 M 的执行提供“上下文”，保存 M 执行 G 时的一些资源，例如本地可运行 G 队列，memeory cache 等。
一个 M 只有绑定 P 才能执行 goroutine，当 M 被阻塞时，整个 P 会被传递给其他 M ，或者说整个 P 被接管。
  1. // p 保存 go 运行时所必须的资源
  2. type p struct {
  3.     lock mutex

  5.     // 在 allp 中的索引
  6.     id          int32
  7.     status      uint32 // one of pidle/prunning/...
  8.     link        puintptr
  9.     // 每次调用 schedule 时会加一
  10.     schedtick   uint32
  11.     // 每次系统调用时加一
  12.     syscalltick uint32
  13.     // 用于 sysmon 线程记录被监控 p 的系统调用时间和运行时间
  14.     sysmontick  sysmontick // last tick observed by sysmon
  15.     // 指向绑定的 m，如果 p 是 idle 的话，那这个指针是 nil
  16.     m           muintptr   // back-link to associated m (nil if idle)
  17.     mcache      *mcache
  18.     racectx     uintptr

  20.     deferpool    [5][]*_defer // pool of available defer structs of different sizes (see panic.go)
  21.     deferpoolbuf [5][32]*_defer

  23.     // Cache of goroutine ids, amortizes accesses to runtime·sched.goidgen.
  24.     goidcache    uint64
  25.     goidcacheend uint64

  27.     // Queue of runnable goroutines. Accessed without lock.
  28.     // 本地可运行的队列，不用通过锁即可访问
  29.     runqhead uint32 // 队列头
  30.     runqtail uint32 // 队列尾
  31.     // 使用数组实现的循环队列
  32.     runq     [256]guintptr

  34.     // runnext 非空时，代表的是一个 runnable 状态的 G，
  35.     // 这个 G 被 当前 G 修改为 ready 状态，相比 runq 中的 G 有更高的优先级。
  36.     // 如果当前 G 还有剩余的可用时间，那么就应该运行这个 G
  37.     // 运行之后，该 G 会继承当前 G 的剩余时间
  38.     runnext guintptr

  40.     // Available G's (status == Gdead)
  41.     // 空闲的 g
  42.     gfree    *g
  43.     gfreecnt int32

  45.     sudogcache []*sudog
  46.     sudogbuf   [128]*sudog

  48.     tracebuf traceBufPtr
  49.     traceSwept, traceReclaimed uintptr

  51.     palloc persistentAlloc // per-P to avoid mutex

  53.     // Per-P GC state
  54.     gcAssistTime     int64 // Nanoseconds in assistAlloc
  55.     gcBgMarkWorker   guintptr
  56.     gcMarkWorkerMode gcMarkWorkerMode
  57.     runSafePointFn uint32 // if 1, run sched.safePointFn at next safe point

  59.     pad [sys.CacheLineSize]byte
  60. }
GPM 三足鼎力，共同成就 Go scheduler。G 需要在 M 上才能运行，M 依赖 P 提供的资源，P 则持有待运行的 G。你中有我，我中有你。

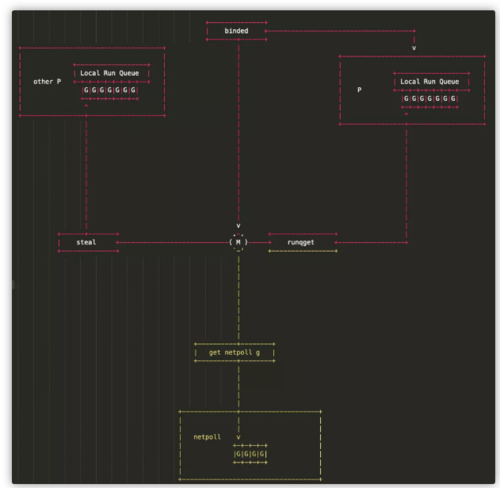

借用曹大 golang notes 的一幅图，描述三者的关系：
https://img1.sycdn.imooc.com//5d6f77390001672f06310615.jpg
M 会从与它绑定的 P 的本地队列获取可运行的 G，也会从 network poller 里获取可运行的 G，还会从其他 P 偷 G。
