Flutter 56: 图解自定义 BubbleWidget 气泡插件

标签：

Android

小菜在学习时需要用到气泡效果，为了更加灵活，小菜封装了一个简单的 flutter_bubble 气泡插件，方便日常的使用；

小菜准备用 Canvas 的 drawPath 进行绘制，主要分为三个部分，圆角弧线，普通直线，尖角折线，均可由 drawPath 自带方法绘制；小菜以前整理过关于 Canvas 绘制的小博客，实现很简单；

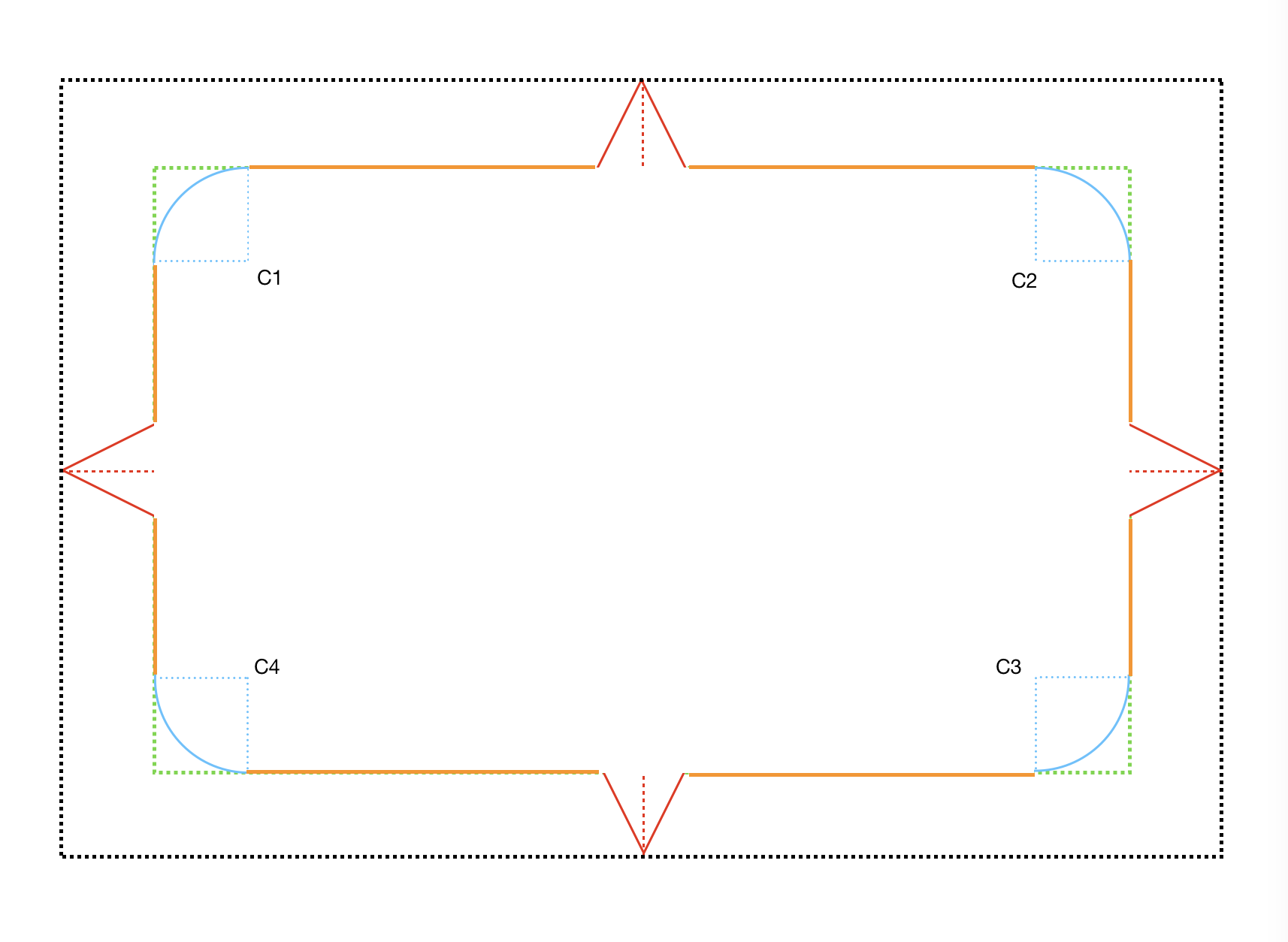

小菜绘制了一个简陋的原型图，整体黑框为 Bubble Widget 整体范围；蓝色圆弧为圆角位置；红色尖角可根据上下左右参数进行配置，且只可展示一个，尖角的高度和角度可自由配置，当确定一个尖角位置时，其余三个方向宽高延伸到黑框部分；而橙线则是连接圆角与尖角等直线；中间空余部分为子 Widget 位置；Tips: Child Widget 宽高小于等于 Bubble Widget；

绘制圆角

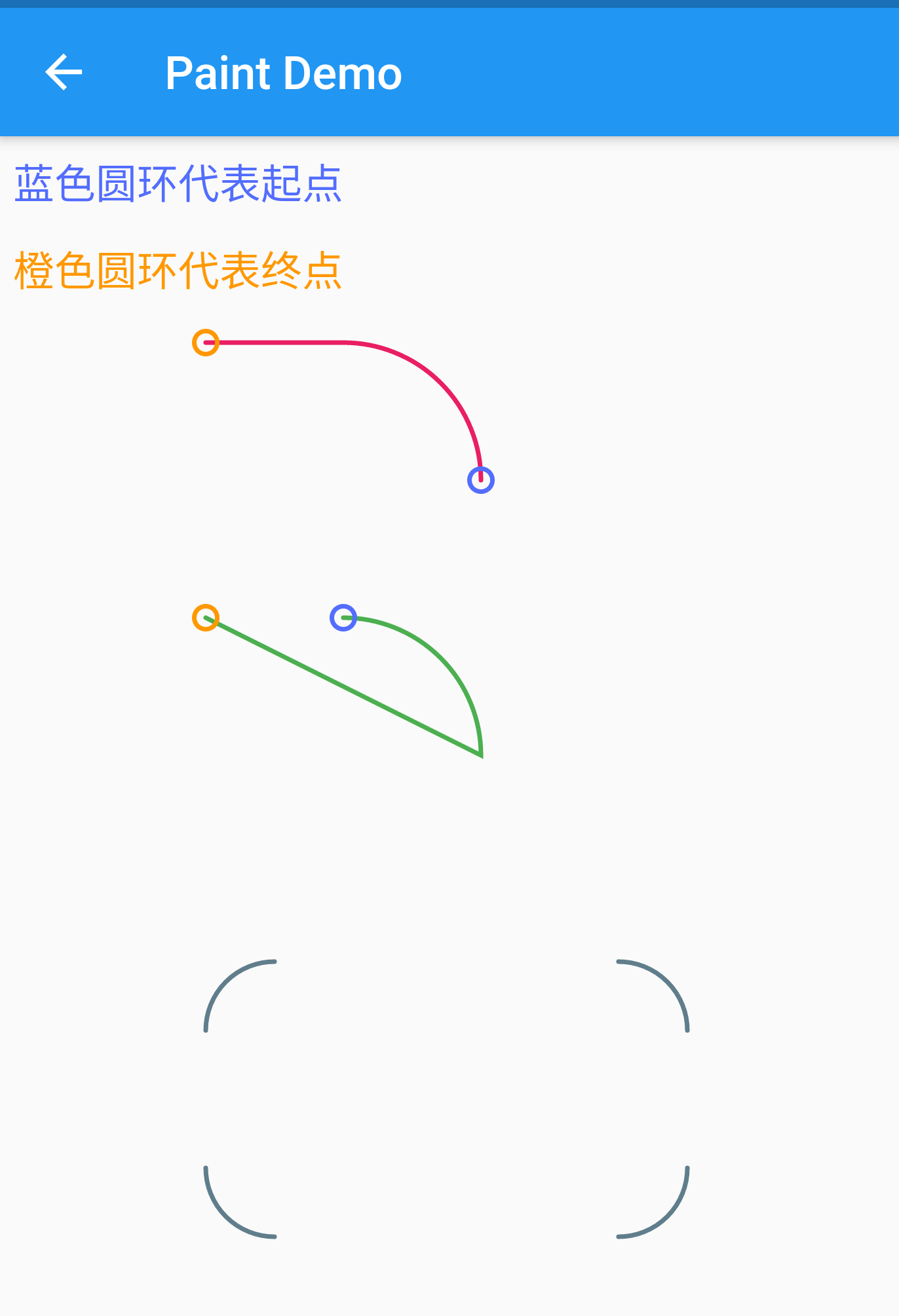

首先在边角处绘制四个圆弧，直接用 arcTo 即可，需要注意的是：小菜整体以 drawPath 方式实现，准备从左上角开始顺时针绘制，所以绘制圆弧时也是顺时针方向；

void arcTo(Rect rect, double startAngle, double sweepAngle, bool forceMoveTo) {
   assert(_rectIsValid(rect));
   _arcTo(rect.left, rect.top, rect.right, rect.bottom, startAngle, sweepAngle, forceMoveTo);
}

小菜理解，Rect 为绘制圆角的矩形，包括位置及大小；startAngele 为起始角度；sweepAngle 为绘制弧形角度；小菜需要的四个圆弧大小均为 pi/2，只需调整矩形位置与起始角度即可；

// 逆时针
canvas.drawPath(
    Path()
      ..addArc(Rect.fromCircle(center: Offset(60.0, 60.0), radius: 60.0), 0.0, -pi / 2)
      ..lineTo(0.0, 0.0), paints);
canvas.drawCircle(Offset(120.0, 60.0), 5, paints..color = Colors.indigoAccent);
canvas.drawCircle(Offset(0.0, 0.0), 5, paints..color = Colors.orange);
// 顺时针
canvas.drawPath(
    Path()
      ..addArc(Rect.fromCircle(center: Offset(60.0, 180.0), radius: 60.0), -pi / 2, pi / 2)
      ..lineTo(0.0, 120.0), paints..color = Colors.green);
canvas.drawCircle(Offset(60.0, 120.0), 5, paints..color = Colors.indigoAccent);
canvas.drawCircle(Offset(0.0, 120.0), 5, paints..color = Colors.orange);

绘制尖角

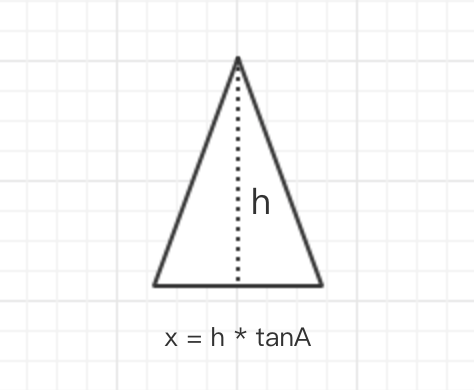

其次绘制尖角，小菜的尖角是由 lineTo 两段直线拼接起来的，只需要处理起点与终点即可；小菜为了更加灵活，可以设置尖角高度与尖角角度(0 ~ 180)，通过三角函数进行计算；

path.lineTo(arrHeight * tan(_angle(arrAngle * 0.5)), 0.0);
path.lineTo(arrHeight * tan(_angle(arrAngle * 0.5)) * 2, arrHeight);

绘制连线

最后就是将处理好的连接起来，小菜为了适应更多场景，尖角位置也可自由配置，长度为到圆角的距离，默认为边框中间位置；

尖角在顶部时，距离为左上圆角结束点边距；
尖角在右侧时，距离为右上圆角结束点边距；
尖角在底部时，距离为右下圆角结束点边距；
尖角在左侧时，距离为左下圆角结束点边距；

整体分析

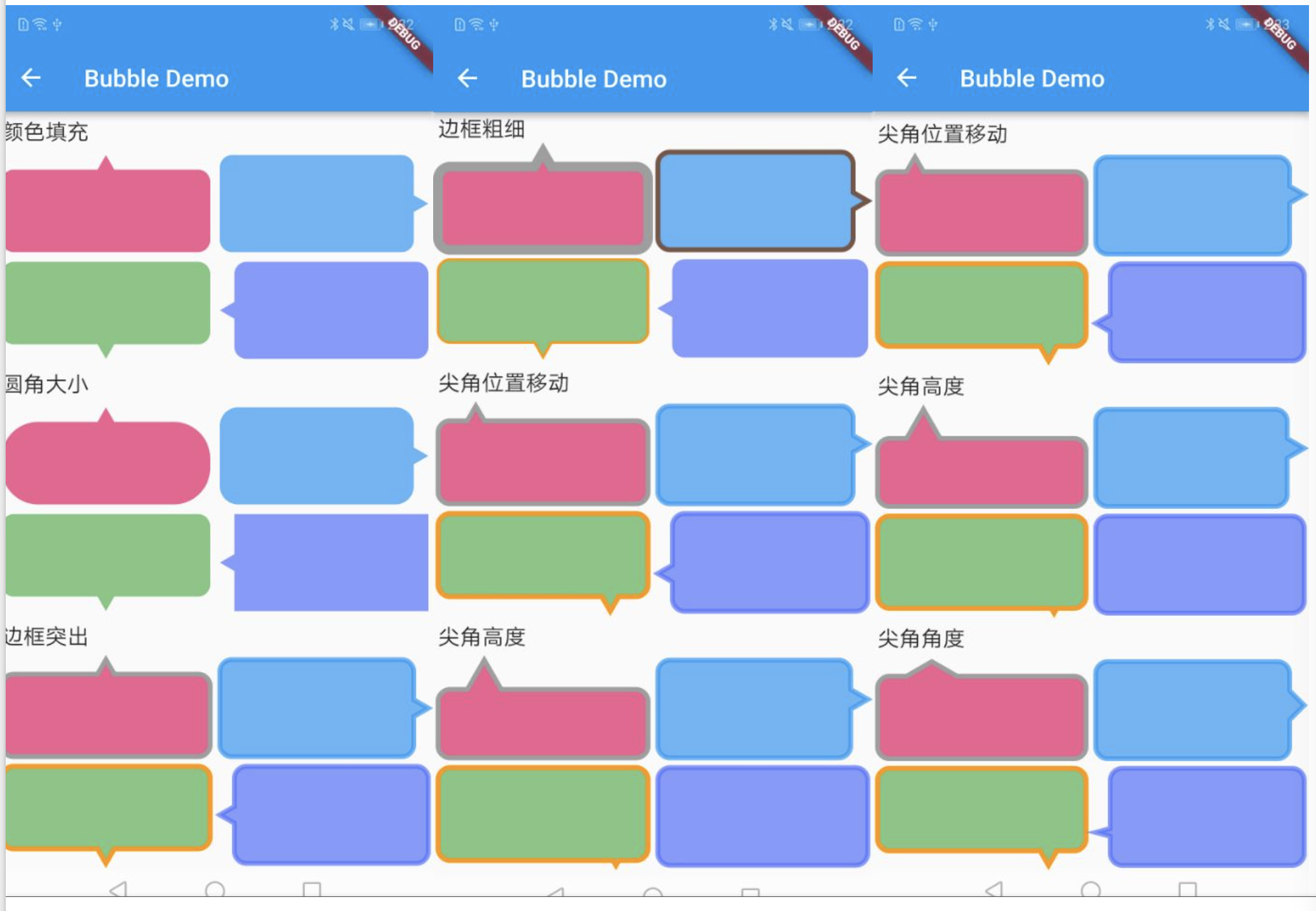

小菜将配置逻辑编辑好发布到 Pub 库，基本 BubbleWidget 便完成，简单分析一下可配置项；

BubbleWidget(
  this.width,       // 整体高度，并非 Child Widget 宽度
  this.height,      // 整体高度，并非 Child Widget 高度
  this.color,       // 填充颜色，borderColor==null 时也为边框颜色
  this.position, {  // 尖角位置(上下左右)
  Key key,
  this.length = -1.0,       // 尖角距离圆角结束点边距，默认为中点
  this.arrHeight = 12.0,    // 尖角高度
  this.arrAngle = 60.0,     // 尖角角度
  this.radius = 10.0,       // 圆角弧度大小(半径)
  this.strokeWidth = 4.0,   // 边框宽度
  this.style = PaintingStyle.fill,  // 样式(填充或边框)
  this.borderColor,         // 边框颜色(PaintingStyle.stroke 适用)
  this.child,               // 子 Widget
  this.innerPadding = 6.0,  // 子 Widget 距边框边距
}) : super(key: key);

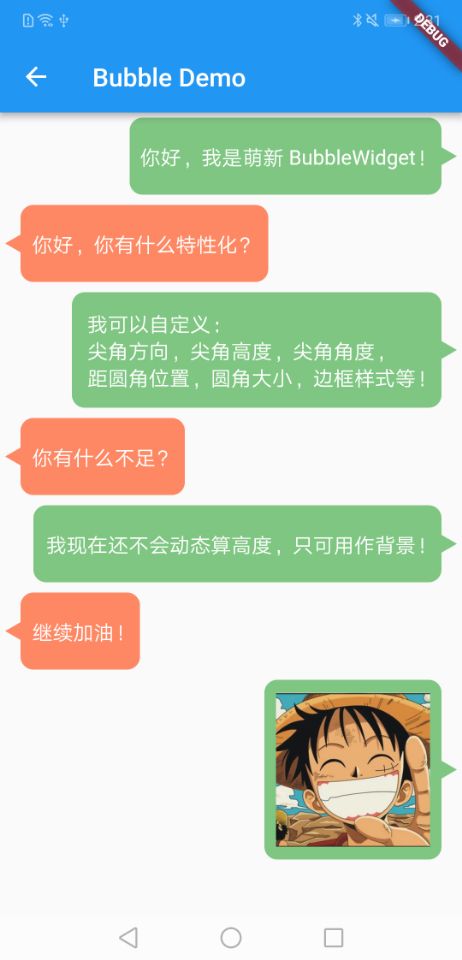

import 'package:flutter/material.dart';
import 'package:flutter_bubble/bubble_widget.dart';

class BubblePage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return ListView(children: <Widget>[
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerRight,
              child: BubbleWidget(255.0, 60.0, Colors.green.withOpacity(0.7),
                  BubbleArrowDirection.right,
                  child: Text('你好，我是萌新 BubbleWidget！',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerLeft,
              child: BubbleWidget(205.0, 60.0,
                  Colors.deepOrange.withOpacity(0.7), BubbleArrowDirection.left,
                  child: Text('你好，你有什么特性化？',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerRight,
              child: BubbleWidget(300.0, 90.0, Colors.green.withOpacity(0.7),
                  BubbleArrowDirection.right,
                  child: Text('我可以自定义：\n尖角方向，尖角高度，尖角角度，\n距圆角位置，圆角大小，边框样式等！',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerLeft,
              child: BubbleWidget(140.0, 60.0,
                  Colors.deepOrange.withOpacity(0.7), BubbleArrowDirection.left,
                  child: Text('你有什么不足？',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerRight,
              child: BubbleWidget(350.0, 60.0, Colors.green.withOpacity(0.7),
                  BubbleArrowDirection.right,
                  child: Text('我现在还不会动态计算高度，只可用作背景！',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerLeft,
              child: BubbleWidget(105.0, 60.0,
                  Colors.deepOrange.withOpacity(0.7), BubbleArrowDirection.left,
                  child: Text('继续加油！',
                      style: TextStyle(color: Colors.white, fontSize: 16.0))))),
      Padding(
          padding: EdgeInsets.all(4.0),
          child: Container(
              alignment: Alignment.centerRight,
              child: BubbleWidget(150.0, 140.0, Colors.green.withOpacity(0.7),
                  BubbleArrowDirection.right,
                  child: Image.asset('images/icon_hzw.jpg'))))
    ]);
  }
}

GitHub 地址 Pub 地址
