Flutter 49: 图解 Flutter 与 Android 原生交互

标签：
Android

      小菜上一篇简单学习了一下 Android 原生接入 Flutter Module，现在学习一下两者之间的数据交互；

      Flutter 与 Android/iOS 之间信息交互通过 Platform Channel 进行桥接；Flutter 定义了三种不同的 Channel；但无论是传递方法还是传递事件，其本质上都是数据的传递；

1. MethodChannel：用于传递方法调用；
2. EventChannel：用于数据流信息通信；
3. BasicMessageChannel：用于传递字符串和半结构化的信息；

      每种 Channel 均包含三个成员变量；

  1. name：代表 Channel 唯一标识符，Channel 可以包含多个，但 name 为唯一的；
  2. messager：代表消息发送与接收的工具 BinaryMessenger；
  3. codec：代表消息的编解码器；

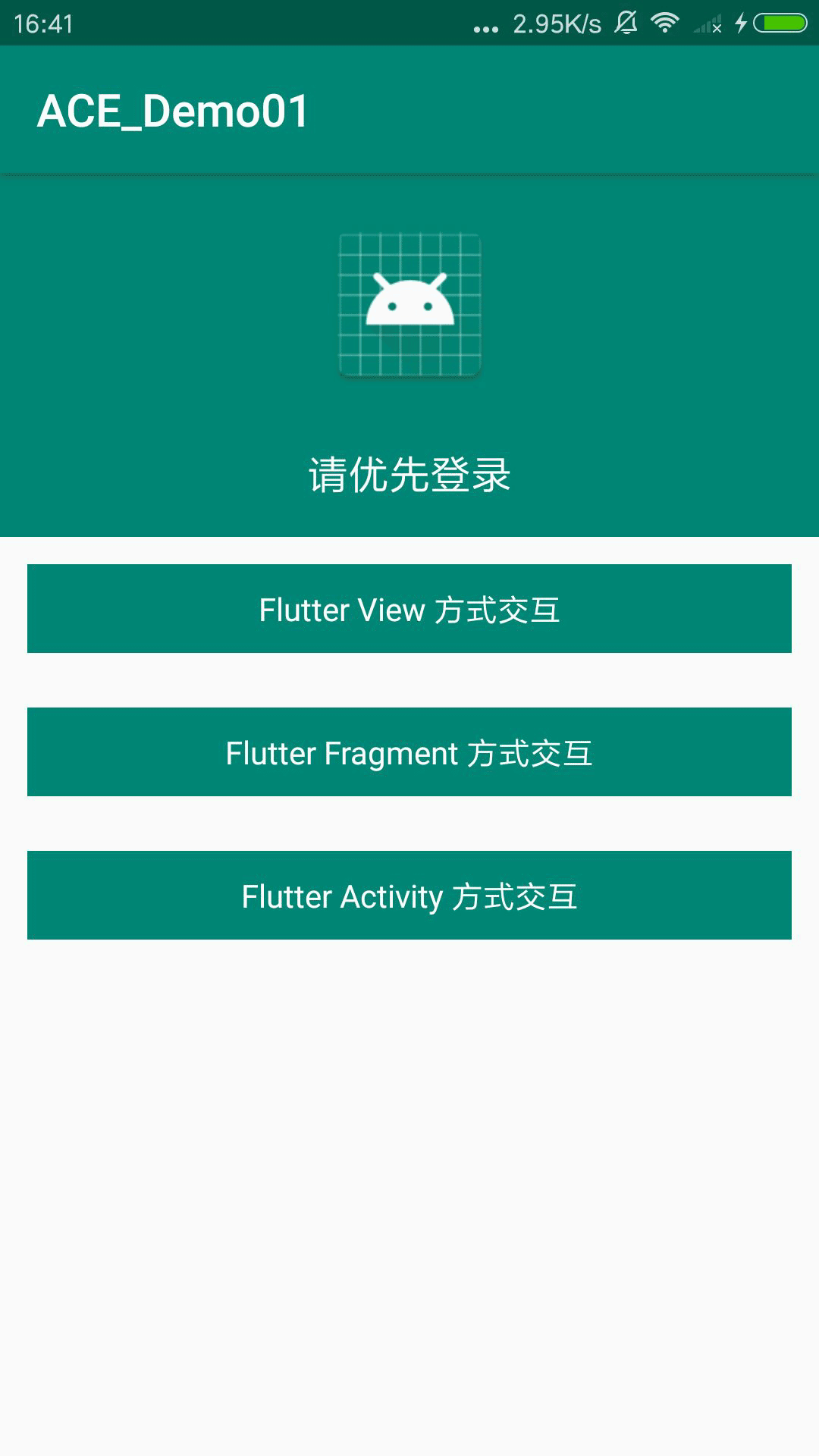

      小菜以上一节 Android 原生集成 Flutter Module 为基础，针对不同的 Channel 进行学习尝试；且小菜通过 View / Fragment / Activity 三种原生加载方式进行测试；

MethodChannel

      小菜在 Flutter 页面，点击右下角按钮，将消息传递给 Android；MethodChannel 通过 invokeMethod 进行消息发送，固定的第一个 name 参数是必须存在且唯一的，与 Android 原生中匹配；第二个参数为传送的数据，类似于 Intent 中的 ExtraData，只是支持的数据类型偏少；第三个可隐藏的参数为编解码器；

class _MyHomePageState extends State<MyHomePage> {
  static const methodChannel = const MethodChannel('ace_demo_android_flutter');
  String _result = '';

  Future<Null> _getInvokeResult() async {
    try {
      _result = await methodChannel
          .invokeMethod('ace_demo_user', {'name': '我不是老猪', 'gender': 1});
    } on PlatformException catch (e) {
      _result = "Failed: '${e.message}'.";
    }
    setState(() {});
  }

  void _incrementCounter() {
    setState(() {
      _getInvokeResult();
    });
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
        appBar: AppBar(title: Text(widget.title)),
        body: Center(
            child: Text('${_result}', style: TextStyle(color: Colors.blueAccent, fontSize: 18.0))),
        floatingActionButton: FloatingActionButton(
            onPressed: _incrementCounter, child: Icon(Icons.arrow_back)));
  }
}

1. FlutterView

      在 Android 集成 Flutter Module 中时，官方建议使用 View / Fragment 方式，在使用 View 时，建议 Activity 继承 FlutterActivity 或 FlutterFragmentActivity，通过 FlutterView 进行 MethodChannel 绑定监听；

public class MyFlutterViewActivity extends FlutterFragmentActivity {

    private static final String CHANNEL = "ace_demo_android_flutter";
    private static final String TAG = "MyFlutterViewActivity";
    private static final int REQUEST_CODE = 1000;
    FlutterView flutterView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_flutter);

        DisplayMetrics outMetrics = new DisplayMetrics();
        getWindowManager().getDefaultDisplay().getMetrics(outMetrics);
        int widthPixels = outMetrics.widthPixels;
        int heightPixels = outMetrics.heightPixels;

        flutterView = Flutter.createView(MyFlutterViewActivity.this, getLifecycle(), "/");
        FrameLayout.LayoutParams layout = new FrameLayout.LayoutParams(widthPixels, heightPixels);
        addContentView(flutterView, layout);
        new MethodChannel(flutterView, CHANNEL).setMethodCallHandler(new MethodChannel.MethodCallHandler() {
            @Override
            public void onMethodCall(MethodCall call, MethodChannel.Result result) {
                if (call.method.equals("ace_demo_user")) {
                    if (call.arguments != null) {
                        Log.e(TAG, "Flutter -> Android 回调内容：" + call.arguments.toString());
                    } else {
                        Log.e(TAG, "Flutter -> Android 回调参数为空！");
                    }
                    result.success("Android -> Flutter 接收回调后返回值：" + TAG);
                    Intent intent = new Intent();
                    intent.putExtra("data", call.arguments!=null?call.arguments.toString():"");
                    setResult(REQUEST_CODE, intent);
                    MyFlutterViewActivity.this.finish();
                } else {
                    result.notImplemented();
                }
            }
        });
    }
}

2. FlutterFragment

      使用 Fragment 方式时与 View 方式均需要获取 FlutterView 进行绑定，此时 Fragment 继承 FlutterFragment 较易获取；

public class MyFlutterFragment extends FlutterFragment {

    private static final String CHANNEL = "ace_demo_android_flutter";
    private static final String TAG = "MyFlutterFragment";

    @SuppressWarnings("unchecked")
    @Override
    public void onViewCreated(View view, @Nullable Bundle savedInstanceState) {
        super.onViewCreated(view, savedInstanceState);
        new MethodChannel((FlutterView) getView(), CHANNEL).setMethodCallHandler(new MethodChannel.MethodCallHandler() {
            @Override
            public void onMethodCall(MethodCall call, final MethodChannel.Result result) {
                if (call.method.equals("ace_demo_user")) {
                    if (call.arguments != null) {
                        Log.e(TAG, "Flutter -> Android 回调内容：" + call.arguments.toString());
                    } else {
                        Log.e(TAG, "Flutter -> Android 回调参数为空！");
                    }
                    result.success("Android -> Flutter 接收回调后返回值：" + TAG);
                    Toast.makeText(getActivity(), (call.arguments != null) ? "回调内容为：" + call.arguments.toString() : "回调参数为空！", Toast.LENGTH_SHORT).show();
                } else {
                    result.notImplemented();
                }
            }
        });
    }
}

3. FlutterActivity

      使用 Activity 方式同样需要获取 FlutterView 此时直接继承 FlutterActivity 或 FlutterFragmentActivity 即可；

public class MyFlutterActivity extends FlutterActivity {

    private static final String CHANNEL = "ace_demo_android_flutter";
    private static final String TAG = "MyFlutterActivity";
    private static final int REQUEST_CODE = 1000;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        GeneratedPluginRegistrant.registerWith(this);
        new MethodChannel(getFlutterView(), CHANNEL).setMethodCallHandler(new MethodChannel.MethodCallHandler() {
            @Override
            public void onMethodCall(MethodCall call, MethodChannel.Result result) {
                if (call.method.equals("ace_demo_user")) {
                    if (call.arguments != null) {
                        Log.e(TAG, "Flutter -> Android 回调内容：" + call.arguments.toString());
                    } else {
                        Log.e(TAG, "Flutter -> Android 回调参数为空！");
                    }
                    result.success("Android -> Flutter 接收回调后返回值：" + TAG);
                    Intent intent = new Intent();
                    intent.putExtra("data", call.arguments!=null?call.arguments.toString():"");
                    setResult(REQUEST_CODE, intent);
                    MyFlutterActivity.this.finish();
                } else {
                    result.notImplemented();
                }
            }
        });
    }
}

      我们分析 FlutterFragment 和 FlutterActivity 时会发现，依旧是一层层封装的 FlutterView；

      小菜测试 onMethodCall 中若有与 Flutter 中传递的相同 method name 时可以尝试获取传递参数；若此时需要向 Flutter 返回传递参数可以通过 result.success() 方法进行数据传递，若无需传递则可不设置当前方法；

      小菜理解，MethodChannel 主要是由 Flutter 主动向 Android 原生发起交互请求，小菜理解相对于于原生为被动式交互较多；

EventChannel

      EventChannel 可以由 Android 原生主动向 Flutter 发起交互请求，小菜理解相对于原生为主动式交互，类似于 Android 发送一个广播在 Flutter 端进行接收；其使用方式与 MethodChannel 类似，根据 FlutterView 进行绑定监听，与上述相似，小菜不分开写了；

      EventChannel 是对 Stream 流的监听，通过 onListener 进行消息发送，通过 onCancel 对消息取消；

new EventChannel(flutterView, CHANNEL).setStreamHandler(new EventChannel.StreamHandler() {
    @Override
    public void onListen(Object arguments, final EventChannel.EventSink events) {
        events.success("我来自 " + TAG +" !! 使用的是 EventChannel 方式");
    }

    @Override
    public void onCancel(Object arguments) {
    }
});

      Flutter 端通过 receiveBroadcastStream 进行数据流监听；分析源码得知，其内部同样是通过 invokeMethod 方法进行发送；listen 方法中，onData 为必须参数用作收到 Android 端发送数据的回调；onError 为数据接收失败回调；onDone 为接收数据结束回调；

StreamSubscription<T> listen(void onData(T event),
      {Function onError, void onDone(), bool cancelOnError});

class _MyHomePageState extends State<MyHomePage> {
  static const eventChannel = const EventChannel('ace_demo_android_flutter');
  String _result = '';
  StreamSubscription _streamSubscription;

  @override
  void initState() {
    super.initState();
    _getEventResult();
  }

  @override
  void dispose() {
    super.dispose();
    if (_streamSubscription != null) {
      _streamSubscription.cancel();
    }
  }

  _getEventResult() async {
    try {
      _streamSubscription =
          eventChannel.receiveBroadcastStream().listen((data) {
        setState(() {
          _result = data;
        });
      });
    } on PlatformException catch (e) {
      setState(() {
        _result = "event get data err: '${e.message}'.";
      });
    }
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
        appBar: AppBar(title: Text(widget.title)),
        body: Center(
            child: Text('${_result}',
                style: TextStyle(color: Colors.blueAccent, fontSize: 18.0))),
        floatingActionButton: FloatingActionButton(
            onPressed: _incrementCounter, child: Icon(Icons.arrow_back)));
  }
}

BasicMessageChannel

      BasicMessageChannel 主要传递字符串和半结构化的数据交互；其编解码有多种类型，在使用时建议 Android 与 Flutter 两端一致；

  1. BinaryCodec：基本二进制编码类型；
  2. StringCodec：字符串与二进制之间的编码类型；
  3. JSONMessageCodec：Json 与二进制之间的编码类型；
  4. StandardMessageCodec：默认编码类型，包括基础数据类型、二进制数据、列表、字典等与二进制之间等编码类型；

Flutter -> Android

      Flutter 端向 Android 端发送 send 数据请求，Android 端接收到后通过 replay 向 Flutter 端发送消息，从而完成一次消息交互；

// Flutter 端
static const basicChannel = BasicMessageChannel<String>('ace_demo_android_flutter', StringCodec());

@override
void initState() {
  super.initState();
  _getBasicResult();
}

_getBasicResult() async {
  final String reply = await basicChannel.send('ace_demo_user');
  setState(() {
    _result = reply;
  });
}

// Android 端
final BasicMessageChannel channel = new BasicMessageChannel<String> (flutterView, CHANNEL, StringCodec.INSTANCE);
channel.setMessageHandler(new BasicMessageChannel.MessageHandler() {
    @Override
    public void onMessage(Object o, BasicMessageChannel.Reply reply) {
        reply.reply("我来自 " + TAG +" !! 使用的是 BasicMessageChannel 方式");
    }
});

Android -> Flutter

      根据上述继续由 Android 端主动向 Flutter 端发送数据，Android 通过 send 向 Flutter 发送数据请求，Flutter 通过 setMessageHandler 接收后向 Android 端 return 返回结果，再由 Android 回调接收，从而完成一次数据交互；

public void send(T message) {
    this.send(message, (BasicMessageChannel.Reply)null);
}

public void send(T message, BasicMessageChannel.Reply<T> callback) {
    this.messenger.send(this.name, this.codec.encodeMessage(message), callback == null ? null : new BasicMessageChannel.IncomingReplyHandler(callback));
}

      分析源码 send 有两个构造函数，有两个参数的构造方法用来接收 Flutter 回调的数据；

// Flutter 端
static const basicChannel = BasicMessageChannel<String>('ace_demo_android_flutter', StringCodec());

@override
void initState() {
  super.initState();
  _getBasicResult();
}

_getBasicResult() async {
  final String reply = await
  channel.setMessageHandler((String message) async {
    print('Flutter Received: ${message}');
    setState(() {
      _result = message;
    });
    return "{'name': '我不是老猪', 'gender': 1}";
  });
}

// Android 端
channel.setMessageHandler(new BasicMessageChannel.MessageHandler() {
    @Override
    public void onMessage(Object o, BasicMessageChannel.Reply reply) {
        reply.reply("我来自 " + TAG +" !! 使用的是 BasicMessageChannel 方式");
        channel.send("ace_demo_user");
        //channel.send("ace_demo_user", new BasicMessageChannel.Reply() {
        //    @Override
        //    public void reply(Object o) {
        //        Intent intent = new Intent();
        //        intent.putExtra("data", o!=null?o.toString():"");
        //        setResult(REQUEST_CODE, intent);
        //        MyFlutterViewActivity.this.finish();
        //    }
        //});
    }
});

注意事项

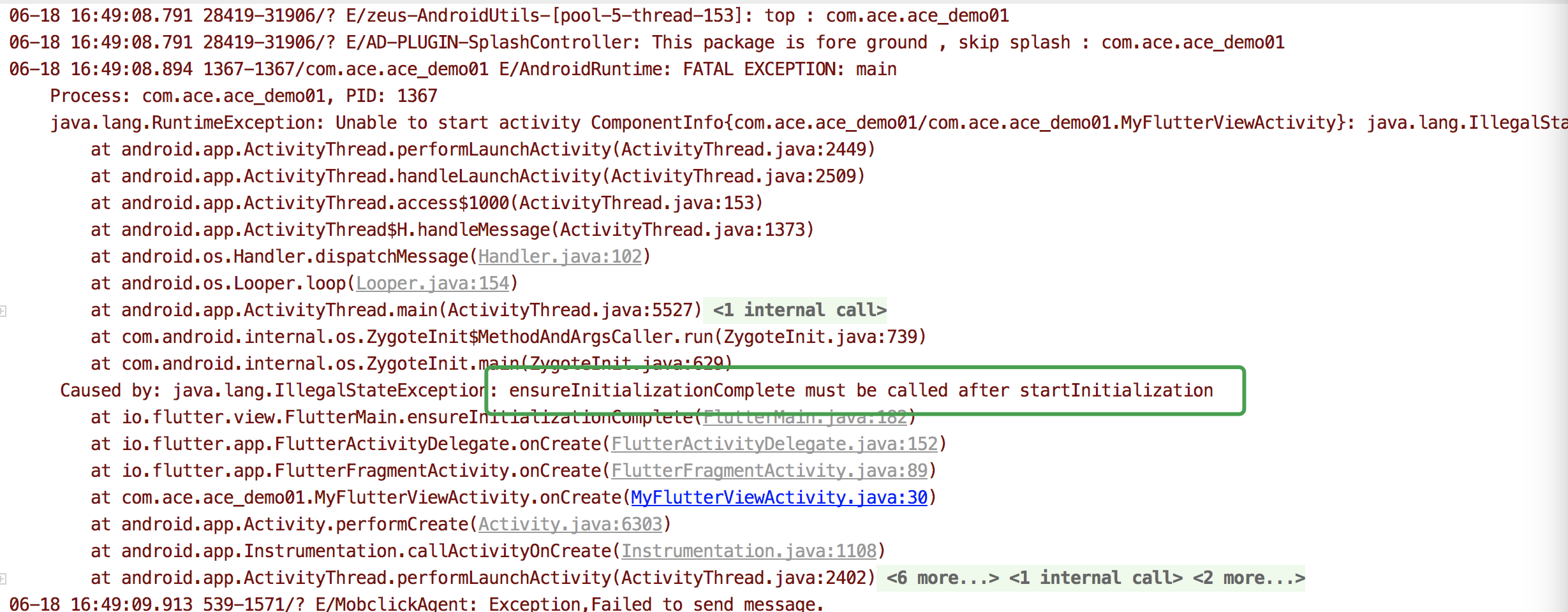

1. ensureInitializationComplete must be called after startInitialization

      小菜在从 Android 到 Flutter 交互过程时，崩溃提示如下问题；

      小菜发现在 Application 中需要使用 FlutterApplication，FlutterApplication 的作用就是通过调用 FlutterMain 的 startInitialization 方法进行初始化；

import io.flutter.app.FlutterApplication;

public class MyApplication extends FlutterApplication {
}
2. 注意交互返回中内容是否为空

      小菜在测试 MethodChannel 时，invokeMethod 时尝试了一个参数和两个参数的构造，只有一个参数的 invokeMethod 是没有回调内容的，而小菜在 Android 端未判空，虽然没有报异常，但是后面的代码都没有执行，很基本的问题却困扰小菜很久，希望大家可以避免；

3. 多种 Platform Channel 共同使用

      小菜测试过程中，多种 Platform Channel 可以共同使用，可以根据业务或场景的不同配合使用，提高效率；

      小菜对 Android 与 Flutter 交互还不够深入，仍需进一步学习；如有错误请多多指导！
