Java内功心法，行为型设计模式

标签：

Java

行为型

1. 责任链（Chain Of Responsibility）

Intent

使多个对象都有机会处理请求，从而避免请求的发送者和接收者之间的耦合关系。将这些对象连成一条链，并沿着这条链发送该请求，直到有一个对象处理它为止。

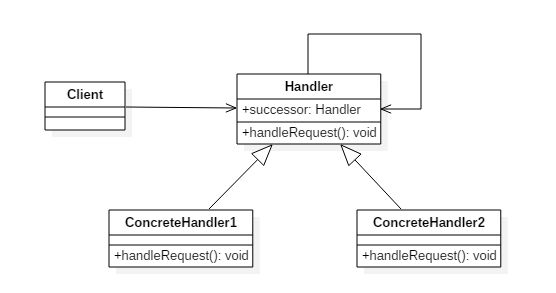

Class Diagram

Handler：定义处理请求的接口，并且实现后继链（successor）

Implementation

public abstract class Handler {

    protected Handler successor;


    public Handler(Handler successor) {
        this.successor = successor;
    }


    protected abstract void handleRequest(Request request);
}
public class ConcreteHandler1 extends Handler {

    public ConcreteHandler1(Handler successor) {
        super(successor);
    }


    @Override
    protected void handleRequest(Request request) {
        if (request.getType() == RequestType.TYPE1) {
            System.out.println(request.getName() + " is handle by ConcreteHandler1");
            return;
        }
        if (successor != null) {
            successor.handleRequest(request);
        }
    }
}
public class ConcreteHandler2 extends Handler {

    public ConcreteHandler2(Handler successor) {
        super(successor);
    }


    @Override
    protected void handleRequest(Request request) {
        if (request.getType() == RequestType.TYPE2) {
            System.out.println(request.getName() + " is handle by ConcreteHandler2");
            return;
        }
        if (successor != null) {
            successor.handleRequest(request);
        }
    }
}
public class Request {

    private RequestType type;
    private String name;


    public Request(RequestType type, String name) {
        this.type = type;
        this.name = name;
    }


    public RequestType getType() {
        return type;
    }


    public String getName() {
        return name;
    }
}
public enum RequestType {
    TYPE1, TYPE2
}
public class Client {
    public static void main(String[] args) {
        Handler h1=new ConcreteHandler1(null); //h1是没有后继的
        Handler h2=new ConcreteHandler2(h1);//h2的后继是h1

        Request r1=new Request(RequestType.TYPE1,"request-1");
        Request r2=new Request(RequestType.TYPE2,"request-2");


        //使多个对象都有机会处理请求，从而
        //TODO:避免请求的发送者和接受者之间的耦合关系。
        //将这些对象连成一条链，并沿着这条链发送请求，一直到有一个对象处理它为止。
        //h2-->h1，这里使用h2处理r1,最终交给h1处理
        h2.handleRequest(r1);
        //h2-->h1，这里h2直接处理
        h2.handleRequest(r2);
    }
}
request-1 is handle by ConcreteHandler1
request-2 is handle by ConcreteHandler2

职责链模式会定义一个所有处理请求的对象都要继承实现的抽象类Handler，这样就有利于随时切换新的实现；其次每个处理请求对象只实现业务流程中的一步业务处理，这样使其变得简单；最后职责链模式会动态的来组合这些处理请求的对象，把它们按照流程动态组合起来，并要求它们依次调用，这样就动态的实现了流程。

JDK

2. 命令（Command）

Intent

将命令封装成对象中，具有以下作用：

使用命令来参数化其它对象
将命令放入队列中进行排队
将命令的操作记录到日志中
支持可撤销的操作

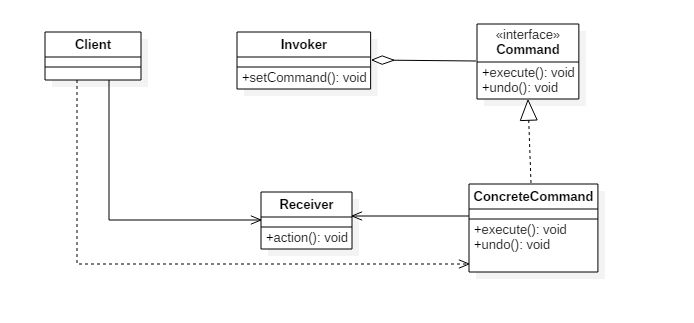

Class Diagram

Command：命令
Receiver：命令接收者，也就是命令真正的执行者
Invoker：通过它来调用命令
Client：可以设置命令与命令的接收者

Implementation1

/**
 * 接收者,其实是命令的真正执行者
 */
public class Receiver {
    /**
     * 真正执行命令操作
     */
    public void action(){
        //真正执行命令操作的功能代码
        System.out.println("真正执行命令操作的功能代码");
    }
}
public interface Command {
    //执行命令的对应操作
    public abstract void execute();
}
public class ConcreteCommand implements Command{
    private Receiver receiver;

    public ConcreteCommand(Receiver receiver){
        this.receiver=receiver;
    }

    @Override
    public void execute() {
        receiver.action();
    }
}
/**
 * 命令的调用者
 */
public class Invoker {
    private Command command;

    public Invoker(Command command){
        this.command=command;
    }

    //执行命令
    public void executeCommand(){
        command.execute();
    }
}
public class Client {
    public static void main(String[] args) {
        //接收者,其实是命令的真正执行者
        Receiver receiver=new Receiver();
        Command c=new ConcreteCommand(receiver);
        //命令的调用者
        Invoker invoker=new Invoker(c);
        invoker.executeCommand();
    }
}

Implementation2

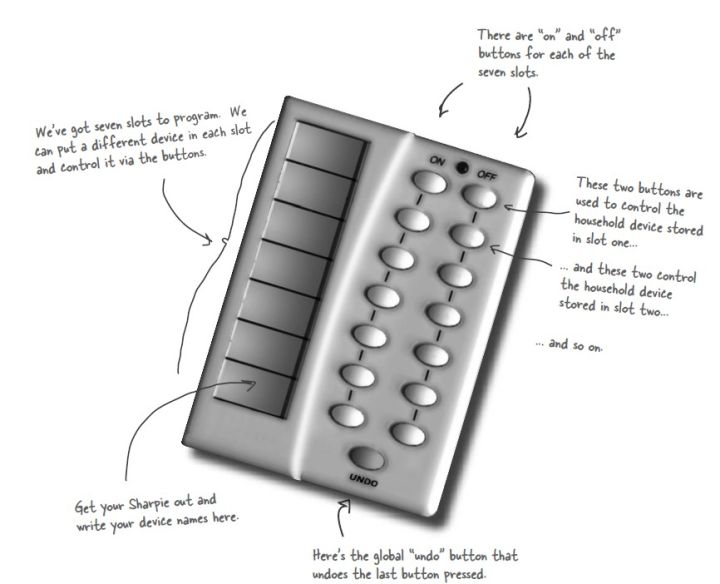

设计一个遥控器，可以控制电灯开关。

public interface Command {
    void execute();
}
public class LightOnCommand implements Command {
    Light light;

    public LightOnCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        light.on();
    }
}
public class LightOffCommand implements Command {
    Light light;

    public LightOffCommand(Light light) {
        this.light = light;
    }

    @Override
    public void execute() {
        light.off();
    }
}
public class Light {

    public void on() {
        System.out.println("Light is on!");
    }

    public void off() {
        System.out.println("Light is off!");
    }
}
/**
 * 遥控器,也就是命令的调用者
 */
public class RemoteContol {
    private Command[] onCommands;
    private Command[] offCommands;
    private final int slotNum = 7;

    public RemoteContol(){
        onCommands=new LightOnCommand[slotNum];
        offCommands=new LightOffCommand[slotNum];
    }

    public void setOnCommand(Command command, int slot) {
        onCommands[slot] = command;
    }

    public void setOffCommand(Command command, int slot) {
        offCommands[slot] = command;
    }

    public void onButtonWasPushed(int slot) {
        onCommands[slot].execute();
    }

    public void offButtonWasPushed(int slot) {
        offCommands[slot].execute();
    }
}
public class Client {
    public static void main(String[] args) {
        Light light = new Light();
        Command lightOnCommand = new LightOnCommand(light);
        Command lightOffCommand = new LightOffCommand(light);
        RemoteContol remoteContol=new RemoteContol();
        remoteContol.setOnCommand(lightOnCommand, 0);
        remoteContol.setOffCommand(lightOffCommand, 0);

        //执行命令
        remoteContol.onButtonWasPushed(0);
        remoteContol.offButtonWasPushed(0);
    }
}

JDK

3. 解释器（Interpreter）

Intent

定义一个语法，定义一个解释器，该解释器处理该语法句子。

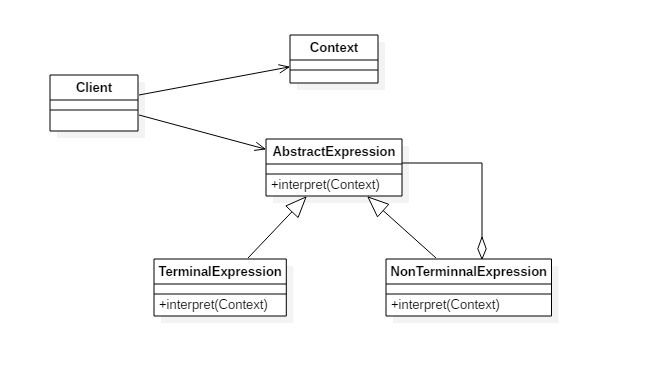

Class Diagram

TerminalExpression：终结符表达式，每个终结符都需要一个 TerminalExpression。
Context：上下文，包含解释器之外的一些全局信息。

Implementation

以下是一个规则检验器实现，具有 and 和 or 规则，通过规则可以构建一颗解析树，用来检验一个文本是否满足解析树定义的规则。

例如一颗解析树为 D And (A Or (B C))，文本 "D A" 满足该解析树定义的规则。

这里的 Context 指的是 String。

public abstract class Expression {
    public abstract boolean interpret(String str);
}
public class TerminalExpression extends Expression {

    private String literal = null;

    public TerminalExpression(String str) {
        literal = str;
    }

    public boolean interpret(String str) {
        StringTokenizer st = new StringTokenizer(str);
        while (st.hasMoreTokens()) {
            String test = st.nextToken();
            if (test.equals(literal)) {
                return true;
            }
        }
        return false;
    }
}
public class AndExpression extends Expression {

    private Expression expression1 = null;
    private Expression expression2 = null;

    public AndExpression(Expression expression1, Expression expression2) {
        this.expression1 = expression1;
        this.expression2 = expression2;
    }

    public boolean interpret(String str) {
        return expression1.interpret(str) && expression2.interpret(str);
    }
}
public class OrExpression extends Expression {
    private Expression expression1 = null;
    private Expression expression2 = null;

    public OrExpression(Expression expression1, Expression expression2) {
        this.expression1 = expression1;
        this.expression2 = expression2;
    }

    public boolean interpret(String str) {
        return expression1.interpret(str) || expression2.interpret(str);
    }
}
public class Client {

    /**
     * 构建解析树
     */
    public static Expression buildInterpreterTree() {
        // Literal
        Expression terminal1 = new TerminalExpression("A");
        Expression terminal2 = new TerminalExpression("B");
        Expression terminal3 = new TerminalExpression("C");
        Expression terminal4 = new TerminalExpression("D");
        // B C
        Expression alternation1 = new OrExpression(terminal2, terminal3);
        // A Or (B C)
        Expression alternation2 = new OrExpression(terminal1, alternation1);
        // D And (A Or (B C))
        return new AndExpression(terminal4, alternation2);
    }

    public static void main(String[] args) {
        Expression define = buildInterpreterTree();
        String context1 = "D A";
        String context2 = "A B";
        System.out.println(define.interpret(context1));
        System.out.println(define.interpret(context2));
    }
}
true
false

注意：

1.尽量不要在重要的模块中使用解释器模式

2.解释器在实际系统开发中使用较少

3.可以考虑使用开源的Expression4J、Jep等开源的解析工具包

JDK

4. 迭代器（Iterator）

Intent

提供一种顺序访问聚合对象元素的方法，并且不暴露聚合对象的内部表示。

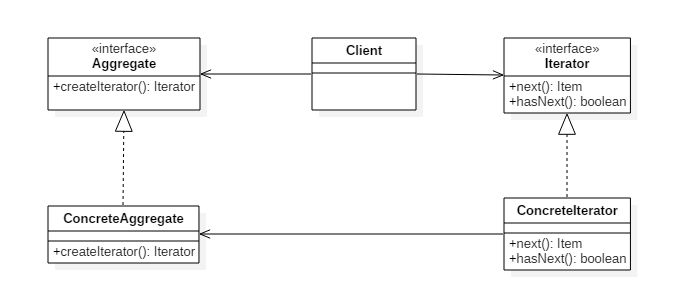

Class Diagram

Aggregate 是聚合类，其中 createIterator() 方法可以产生一个 Iterator；
Iterator 主要定义了 hasNext() 和 next() 方法。
Client 组合了 Aggregate，为了迭代遍历 Aggregate，也需要组合 Iterator。

Implementation

public interface Aggregate {
    Iterator createIterator();
}
public class ConcreteAggregate implements Aggregate {

    private Integer[] items;

    public ConcreteAggregate() {
        items = new Integer[10];
        for (int i = 0; i < items.length; i++) {
            items[i] = i;
        }
    }

    @Override
    public Iterator createIterator() {
        return new ConcreteIterator<Integer>(items);
    }
}
public interface Iterator<Item> {

    Item next();

    boolean hasNext();
}
public class ConcreteIterator<Item> implements Iterator {

    private Item[] items;
    private int position = 0;

    public ConcreteIterator(Item[] items) {
        this.items = items;
    }

    @Override
    public Object next() {
        return items[position++];
    }

    @Override
    public boolean hasNext() {
        return position < items.length;
    }
}
public class Client {

    public static void main(String[] args) {
        Aggregate aggregate = new ConcreteAggregate();
        Iterator<Integer> iterator = aggregate.createIterator();
        while (iterator.hasNext()) {
            System.out.println(iterator.next());
        }
    }
}

JDK

5. 中介者（Mediator）

Intent

集中相关对象之间复杂的沟通和控制方式。

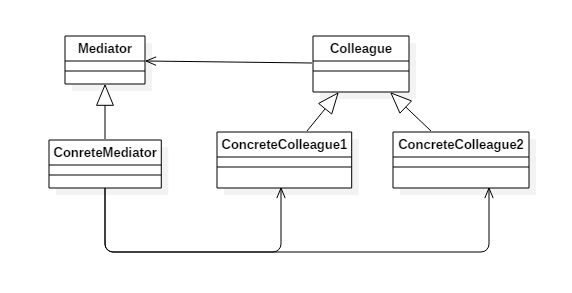

Class Diagram

Mediator：中介者，定义一个接口用于与各同事（Colleague）对象通信。
Colleague：同事，相关对象

Implementation

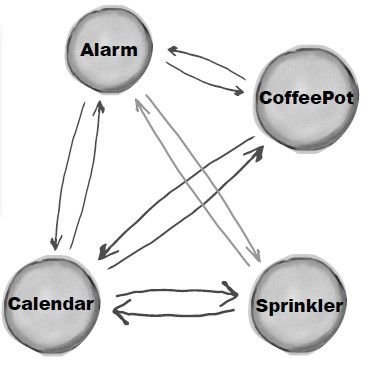

Alarm（闹钟）、CoffeePot（咖啡壶）、Calendar（日历）、Sprinkler（喷头）是一组相关的对象，在某个对象的事件产生时需要去操作其它对象，形成了下面这种依赖结构：

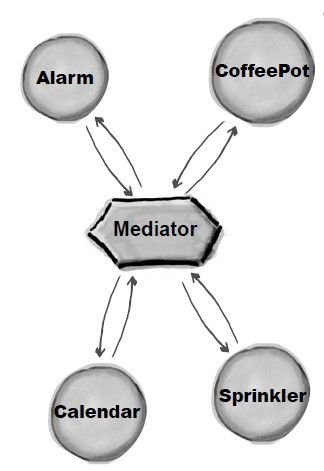

使用中介者模式可以将复杂的依赖结构变成星形结构：

public abstract class Colleague {
    public abstract void onEvent(Mediator mediator);
}
public class Alarm extends Colleague {

    @Override
    public void onEvent(Mediator mediator) {
        mediator.doEvent("alarm");
    }

    public void doAlarm() {
        System.out.println("doAlarm()");
    }
}
public class CoffeePot extends Colleague {
    @Override
    public void onEvent(Mediator mediator) {
        mediator.doEvent("coffeePot");
    }

    public void doCoffeePot() {
        System.out.println("doCoffeePot()");
    }
}
public class Calendar extends Colleague{
    @Override
    public void onEvent(Mediator mediator) {
        mediator.doEvent("calendar");
    }

    public void doCalendar(){
        System.out.println("doCalendar()");
    }
}
public class Sprinkler extends Colleague {
    @Override
    public void onEvent(Mediator mediator) {
        mediator.doEvent("sprinkler");
    }

    public void doSprinkler() {
        System.out.println("doSprinkler()");
    }
}
public abstract class Mediator {
    public abstract void doEvent(String eventType);
}
public class ConcreteMediator extends Mediator{
    private Alarm alarm;
    private CoffeePot coffeePot;
    private Calendar calendar;
    private Sprinkler sprinkler;

    public ConcreteMediator(Alarm alarm, CoffeePot coffeePot, Calendar calendar, Sprinkler sprinkler) {
        this.alarm = alarm;
        this.coffeePot = coffeePot;
        this.calendar = calendar;
        this.sprinkler = sprinkler;
    }

    @Override
    public void doEvent(String eventType) {
        switch (eventType) {
            case "alarm":
                doAlarmEvent();
                break;
            case "coffeePot":
                doCoffeePotEvent();
                break;
            case "calendar":
                doCalenderEvent();
                break;
            default:
                doSprinklerEvent();
        }
    }

    public void doAlarmEvent() {
        alarm.doAlarm();
        coffeePot.doCoffeePot();
        calendar.doCalendar();
        sprinkler.doSprinkler();
    }

    public void doCoffeePotEvent() {
        // ...
    }

    public void doCalenderEvent() {
        // ...
    }

    public void doSprinklerEvent() {
        // ...
    }
}
public class Client {
    public static void main(String[] args) {
        Alarm alarm = new Alarm();
        CoffeePot coffeePot = new CoffeePot();
        Calendar calender = new Calendar();
        Sprinkler sprinkler = new Sprinkler();

        Mediator mediator = new ConcreteMediator(alarm, coffeePot, calender, sprinkler);
        // 闹钟事件到达，调用中介者就可以操作相关对象
        alarm.onEvent(mediator);
    }
}
doAlarm()
doCoffeePot()
doCalendar()
doSprinkler()

JDK

All scheduleXXX() methods of java.util.Timer
java.util.concurrent.Executor#execute()
submit() and invokeXXX() methods of java.util.concurrent.ExecutorService
scheduleXXX() methods of java.util.concurrent.ScheduledExecutorService
java.lang.reflect.Method#invoke()

6. 备忘录（Memento）

Intent

在不违反封装的情况下获得对象的内部状态，从而在需要时可以将对象恢复到最初状态。

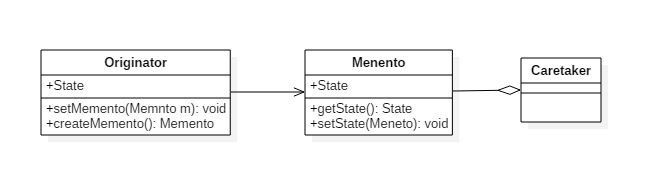

Class Diagram

Originator：原始对象
Caretaker：负责保存好备忘录
Menento：备忘录，存储原始对象的的状态。备忘录实际上有两个接口，一个是提供给 Caretaker 的窄接口：它只能将备忘录传递给其它对象；一个是提供给 Originator 的宽接口，允许它访问到先前状态所需的所有数据。理想情况是只允许 Originator 访问本备忘录的内部状态。

Implementation

以下实现了一个简单计算器程序，可以输入两个值，然后计算这两个值的和。备忘录模式允许将这两个值存储起来，然后在某个时刻用存储的状态进行恢复。

/**
 * Originator Interface
 */
public interface Calculator {

    // Create Memento
    PreviousCalculationToCareTaker backupLastCalculation();

    // setMemento
    void restorePreviousCalculation(PreviousCalculationToCareTaker memento);

    int getCalculationResult();

    void setFirstNumber(int firstNumber);

    void setSecondNumber(int secondNumber);
}
/**
 * Originator Implementation
 */
public class CalculatorImp implements Calculator {

    private int firstNumber;
    private int secondNumber;

    @Override
    public PreviousCalculationToCareTaker backupLastCalculation() {
        // create a memento object used for restoring two numbers
        return new PreviousCalculationImp(firstNumber, secondNumber);
    }

    @Override
    public void restorePreviousCalculation(PreviousCalculationToCareTaker memento) {
        this.firstNumber = ((PreviousCalculationToOriginator) memento).getFirstNumber();
        this.secondNumber = ((PreviousCalculationToOriginator) memento).getSecondNumber();
    }

    @Override
    public int getCalculationResult() {
        // result is adding two numbers
        return firstNumber + secondNumber;
    }

    @Override
    public void setFirstNumber(int firstNumber) {
        this.firstNumber = firstNumber;
    }

    @Override
    public void setSecondNumber(int secondNumber) {
        this.secondNumber = secondNumber;
    }
}
/**
 * Memento Interface to Originator
 *
 * This interface allows the originator to restore its state
 */
public interface PreviousCalculationToOriginator {
    int getFirstNumber();
    int getSecondNumber();
}
/**
 *  Memento interface to CalculatorOperator (Caretaker)
 */
public interface PreviousCalculationToCareTaker {
    // no operations permitted for the caretaker
}
/**
 * Memento Object Implementation
 * <p>
 * Note that this object implements both interfaces to Originator and CareTaker
 */
public class PreviousCalculationImp implements PreviousCalculationToCareTaker,
        PreviousCalculationToOriginator {

    private int firstNumber;
    private int secondNumber;

    public PreviousCalculationImp(int firstNumber, int secondNumber) {
        this.firstNumber = firstNumber;
        this.secondNumber = secondNumber;
    }

    @Override
    public int getFirstNumber() {
        return firstNumber;
    }

    @Override
    public int getSecondNumber() {
        return secondNumber;
    }
}
/**
 * CareTaker object
 */
public class Client {

    public static void main(String[] args) {
        // program starts
        Calculator calculator = new CalculatorImp();

        // assume user enters two numbers
        calculator.setFirstNumber(10);
        calculator.setSecondNumber(100);

        // find result
        System.out.println(calculator.getCalculationResult());

        // Store result of this calculation in case of error
        PreviousCalculationToCareTaker memento = calculator.backupLastCalculation();

        // user enters a number
        calculator.setFirstNumber(17);

        // user enters a wrong second number and calculates result
        calculator.setSecondNumber(-290);

        // calculate result
        System.out.println(calculator.getCalculationResult());

        // user hits CTRL + Z to undo last operation and see last result
        calculator.restorePreviousCalculation(memento);

        // result restored
        System.out.println(calculator.getCalculationResult());
    }
}
110
-273
110

JDK

java.io.Serializable

7. 观察者（Observer）

Intent

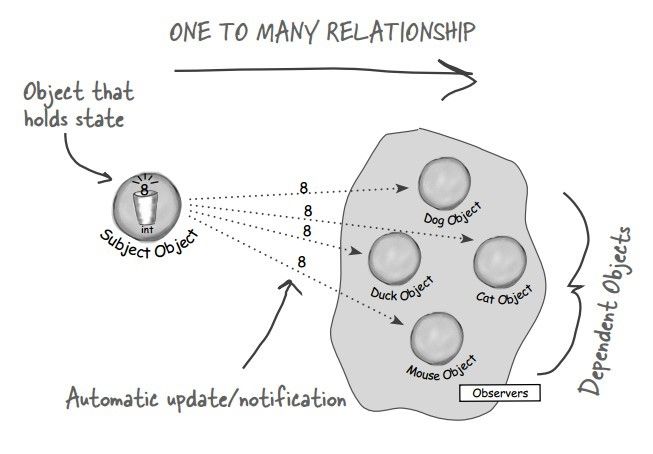

定义对象之间的一对多依赖，当一个对象状态改变时，它的所有依赖都会收到通知并且自动更新状态。

主题（Subject）是被观察的对象，而其所有依赖者（Observer）称为观察者。

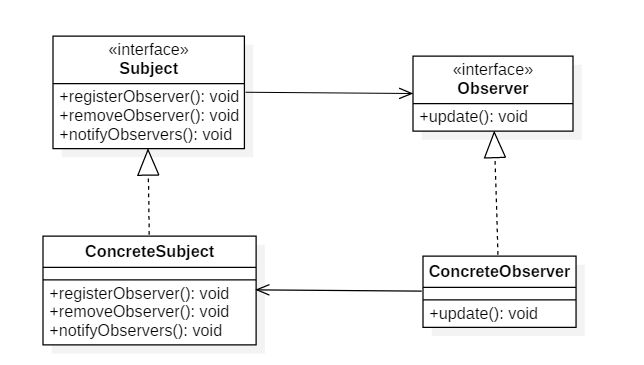

Class Diagram

主题（Subject）具有注册和移除观察者、并通知所有观察者的功能，主题是通过维护一张观察者列表来实现这些操作的。

观察者（Observer）的注册功能需要调用主题的 registerObserver() 方法。

Implementation

天气数据布告板会在天气信息发生改变时更新其内容，布告板有多个，并且在将来会继续增加。

public interface Subject {
    void registerObserver(Observer o);

    void removeObserver(Observer o);

    void notifyObserver();
}
public class WeatherData implements Subject {
    private List<Observer> observers;
    private float temperature;
    private float humidity;
    private float pressure;

    public WeatherData() {
        observers = new ArrayList<>();
    }

    public void setMeasurements(float temperature, float humidity, float pressure) {
        this.temperature = temperature;
        this.humidity = humidity;
        this.pressure = pressure;
        notifyObserver();
    }

    @Override
    public void registerObserver(Observer o) {
        observers.add(o);
    }

    @Override
    public void removeObserver(Observer o) {
        int i = observers.indexOf(o);
        if (i >= 0) {
            observers.remove(i);
        }
    }

    @Override
    public void notifyObserver() {
        for (Observer o : observers) {
            o.update(temperature, humidity, pressure);
        }
    }
}
public interface Observer {
    void update(float temp, float humidity, float pressure);
}
public class StatisticsDisplay implements Observer {

    public StatisticsDisplay(Subject weatherData) {
        weatherData.reisterObserver(this);
    }

    @Override
    public void update(float temp, float humidity, float pressure) {
        System.out.println("StatisticsDisplay.update: " + temp + " " + humidity + " " + pressure);
    }
}
public class CurrentConditionsDisplay implements Observer {

    public CurrentConditionsDisplay(Subject weatherData) {
        weatherData.registerObserver(this);
    }

    @Override
    public void update(float temp, float humidity, float pressure) {
        System.out.println("CurrentConditionsDisplay.update: " + temp + " " + humidity + " " + pressure);
    }
}
/**
 * 天气预报
 */
public class WeatherForecast {
    public static void main(String[] args) {
        WeatherData weatherData=new WeatherData();
        Observer observer=new StatisticsDisplay(weatherData);
        Observer observer2=new CurrentConditionsDisplay(weatherData);

        weatherData.setMeasurements(0.0f,0.0f,0.0f);
        weatherData.setMeasurements(1.0f,1.0f,1.0f);
    }
}
CurrentConditionsDisplay.update: 0.0 0.0 0.0
StatisticsDisplay.update: 0.0 0.0 0.0
CurrentConditionsDisplay.update: 1.0 1.0 1.0
StatisticsDisplay.update: 1.0 1.0 1.0

JDK

8. 状态（State）

Intent

允许对象在内部状态改变时改变它的行为，对象看起来好像修改了它所属的类。

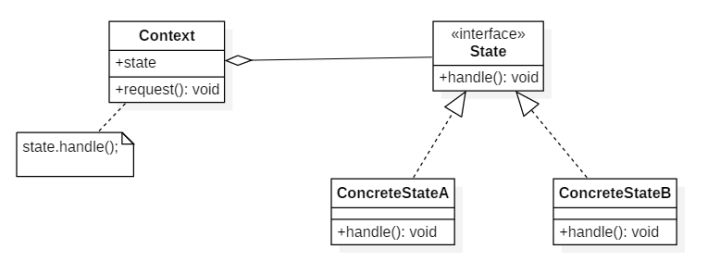

Class Diagram

Context：环境，也称上下文，通常用来定义客户感兴趣的接口，同时维护一个来具体处理当前状态的实例对象。

State：状态接口，用来封装与上下文的一个特定状态所对应的行为。

ConcreteState：具体实现状态处理的类，每个类实现一个跟上下文相关的状态的具体处理。

Implementation1

实现在线投票：

一个在线投票的应用，要实现控制同一个用户只能投一票，如果一个用户反复投票，而且投票次数超过5次，则判定为恶意刷票，要取消该用户投票的资格，当然同时也要取消他所投的票。如果一个用户的投票次数超过8次，将进入黑名单，禁止再登录和使用系统。

在投票的过程中，又有四种情况：

用户是正常投票
用户正常投票过后，有意或者无意的重复投票
用户恶意投票
黑名单用户

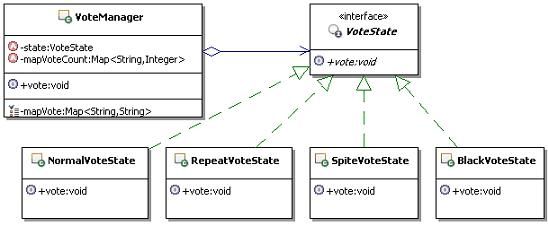

程序结构如下图：

/**
 * 封装一个投票状态相关的行为
 */
public interface VoteState {
    /**
     * TODO:处理状态对应的行为
     * @param voter 投票人
     * @param voteManager 投票上下文，用来在实现状态对应的功能处理的时候,可以回调上下文的数据
     */
    void vote(String voter, VoteManager voteManager);
}
/**
 * 投票管理器
 */
public class VoteManager {
    //持有状态处理对象
    private VoteState state = null;

    //统计用户投票数
    private Map<String,Integer> mapVoteCount = new HashMap<String,Integer>();

    public Map<String,Integer> getMapVoteCount(){
        return mapVoteCount;
    }

    /**
     * 投票
     * @param user 投票人，为了简单，就是用户名称
     */
    public void vote(String user){
        //1：先为该用户增加投票的次数
        int voteCount=mapVoteCount.getOrDefault(user,0);
        mapVoteCount.put(user, ++voteCount);

        //2：判断该用户投票的类型，就相当于是判断对应的状态
        //到底是正常投票、重复投票、恶意投票还是上黑名单的状态
        if(voteCount==1){
            state = new NormalVoteState();
        }else if(voteCount>1 && voteCount<5){
            state = new RepeatVoteState();
        }else if(voteCount >= 5 && voteCount<8){
            state = new SpiteVoteState();
        }else if(voteCount>=8){
            state = new BlackVoteState();
        }
        //然后转调状态对象来进行相应的操作
        state.vote(user, this);
    }
}
/**
 *  正常投票
 */
public class NormalVoteState implements VoteState{
    @Override
    public void vote(String voter, VoteManager voteManager) {
        System.out.println("恭喜你投票成功");
    }
}
/**
 * 重复投票
 */
public class RepeatVoteState implements VoteState{
    @Override
    public void vote(String voter, VoteManager voteManager) {
        System.out.println("请不要重复投票");
    }
}
/**
 * 恶意投票
 */
public class SpiteVoteState implements VoteState{
    @Override
    public void vote(String voter, VoteManager voteManager) {
        System.out.println("你有恶意刷票行为，取消投票资格");
    }
}
/**
 * 黑名单
 * 记入黑名单中，禁止登录系统了
 */
public class BlackVoteState implements VoteState{
    @Override
    public void vote(String voter, VoteManager voteManager) {
        System.out.println("进入黑名单，将禁止登录和使用本系统");
    }
}
public class Client {
    public static void main(String[] args) {
        VoteManager vm = new VoteManager();
        for (int i = 0; i < 9; i++) {
            vm.vote("u1");
        }
    }
}

输出结果：

恭喜你投票成功
请不要重复投票
请不要重复投票
请不要重复投票
你有恶意刷票行为，取消投票资格
你有恶意刷票行为，取消投票资格
你有恶意刷票行为，取消投票资格
进入黑名单，将禁止登录和使用本系统
进入黑名单，将禁止登录和使用本系统

Implementation2

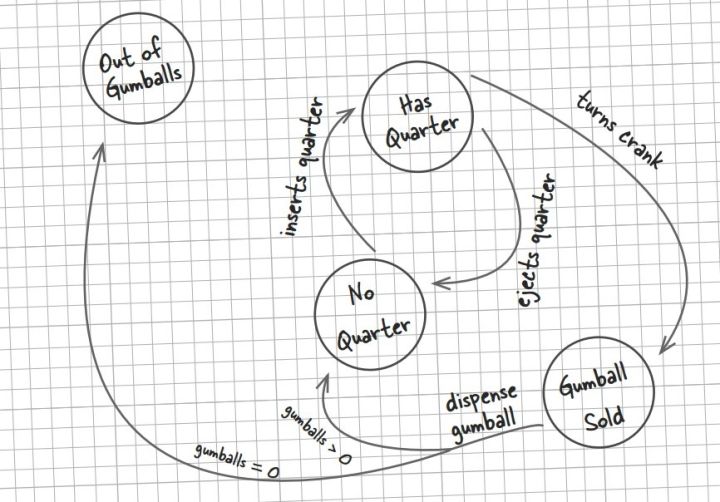

糖果销售机有多种状态，每种状态下销售机有不同的行为，状态可以发生转移，使得销售机的行为也发生改变。

public interface State {
    /**
     * 投入 25 分钱
     */
    void insertQuarter();

    /**
     * 退回 25 分钱
     */
    void ejectQuarter();

    /**
     * 转动曲柄
     */
    void turnCrank();

    /**
     * 发放糖果
     */
    void dispense();
}
public class HasQuarterState implements State {

    private GumballMachine gumballMachine;

    public HasQuarterState(GumballMachine gumballMachine) {
        this.gumballMachine = gumballMachine;
    }

    @Override
    public void insertQuarter() {
        System.out.println("You can't insert another quarter");
    }

    @Override
    public void ejectQuarter() {
        System.out.println("Quarter returned");
        gumballMachine.setState(gumballMachine.getNoQuarterState());
    }

    @Override
    public void turnCrank() {
        System.out.println("You turned...");
        gumballMachine.setState(gumballMachine.getSoldState());
    }

    @Override
    public void dispense() {
        System.out.println("No gumball dispensed");
    }
}
public class NoQuarterState implements State {

    GumballMachine gumballMachine;

    public NoQuarterState(GumballMachine gumballMachine) {
        this.gumballMachine = gumballMachine;
    }

    @Override
    public void insertQuarter() {
        System.out.println("You insert a quarter");
        gumballMachine.setState(gumballMachine.getHasQuarterState());
    }

    @Override
    public void ejectQuarter() {
        System.out.println("You haven't insert a quarter");
    }

    @Override
    public void turnCrank() {
        System.out.println("You turned, but there's no quarter");
    }

    @Override
    public void dispense() {
        System.out.println("You need to pay first");
    }
}
public class SoldOutState implements State {

    GumballMachine gumballMachine;

    public SoldOutState(GumballMachine gumballMachine) {
        this.gumballMachine = gumballMachine;
    }

    @Override
    public void insertQuarter() {
        System.out.println("You can't insert a quarter, the machine is sold out");
    }

    @Override
    public void ejectQuarter() {
        System.out.println("You can't eject, you haven't inserted a quarter yet");
    }

    @Override
    public void turnCrank() {
        System.out.println("You turned, but there are no gumballs");
    }

    @Override
    public void dispense() {
        System.out.println("No gumball dispensed");
    }
}
public class SoldState implements State {

    GumballMachine gumballMachine;

    public SoldState(GumballMachine gumballMachine) {
        this.gumballMachine = gumballMachine;
    }

    @Override
    public void insertQuarter() {
        System.out.println("Please wait, we're already giving you a gumball");
    }

    @Override
    public void ejectQuarter() {
        System.out.println("Sorry, you already turned the crank");
    }

    @Override
    public void turnCrank() {
        System.out.println("Turning twice doesn't get you another gumball!");
    }

    @Override
    public void dispense() {
        gumballMachine.releaseBall();
        if (gumballMachine.getCount() > 0) {
            gumballMachine.setState(gumballMachine.getNoQuarterState());
        } else {
            System.out.println("Oops, out of gumballs");
            gumballMachine.setState(gumballMachine.getSoldOutState());
        }
    }
}
public class GumballMachine {

    private State soldOutState;
    private State noQuarterState;
    private State hasQuarterState;
    private State soldState;

    private State state;
    private int count = 0;

    public GumballMachine(int numberGumballs) {
        count = numberGumballs;
        soldOutState = new SoldOutState(this);
        noQuarterState = new NoQuarterState(this);
        hasQuarterState = new HasQuarterState(this);
        soldState = new SoldState(this);

        if (numberGumballs > 0) {
            state = noQuarterState;
        } else {
            state = soldOutState;
        }
    }

    public void insertQuarter() {
        state.insertQuarter();
    }

    public void ejectQuarter() {
        state.ejectQuarter();
    }

    public void turnCrank() {
        state.turnCrank();
        state.dispense();
    }

    public void setState(State state) {
        this.state = state;
    }

    public void releaseBall() {
        System.out.println("A gumball comes rolling out the slot...");
        if (count != 0) {
            count -= 1;
        }
    }

    public State getSoldOutState() {
        return soldOutState;
    }

    public State getNoQuarterState() {
        return noQuarterState;
    }

    public State getHasQuarterState() {
        return hasQuarterState;
    }

    public State getSoldState() {
        return soldState;
    }

    public int getCount() {
        return count;
    }
}
public class Client {

    public static void main(String[] args) {
        GumballMachine gumballMachine = new GumballMachine(5);

        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();

        gumballMachine.insertQuarter();
        gumballMachine.ejectQuarter();
        gumballMachine.turnCrank();

        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();
        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();
        gumballMachine.ejectQuarter();

        gumballMachine.insertQuarter();
        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();
        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();
        gumballMachine.insertQuarter();
        gumballMachine.turnCrank();
    }
}
You insert a quarter
You turned...
A gumball comes rolling out the slot...
You insert a quarter
Quarter returned
You turned, but there's no quarter
You need to pay first
You insert a quarter
You turned...
A gumball comes rolling out the slot...
You insert a quarter
You turned...
A gumball comes rolling out the slot...
You haven't insert a quarter
You insert a quarter
You can't insert another quarter
You turned...
A gumball comes rolling out the slot...
You insert a quarter
You turned...
A gumball comes rolling out the slot...
Oops, out of gumballs
You can't insert a quarter, the machine is sold out
You turned, but there are no gumballs
No gumball dispensed

9. 策略（Strategy）

Intent

定义一系列算法，封装每个算法，并使它们可以互换。

策略模式可以让算法独立于使用它的客户端。

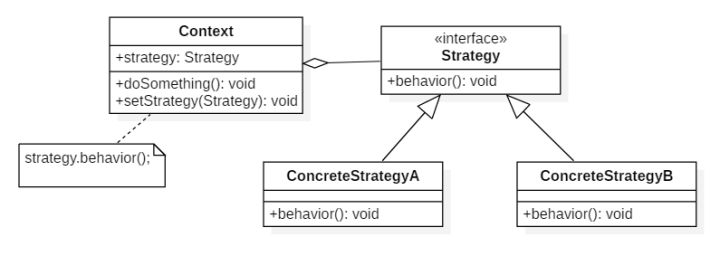

Class Diagram

Strategy 接口定义了一个算法族，它们都实现了 behavior() 方法。
Context 是使用到该算法族的类，其中的 doSomething() 方法会调用 behavior()，setStrategy(Strategy) 方法可以动态地改变 strategy 对象，也就是说能动态地改变 Context 所使用的算法。

与状态模式的比较

状态模式的类图和策略模式类似，并且都是能够动态改变对象的行为。但是状态模式是通过状态转移来改变 Context 所组合的 State 对象，而策略模式是通过 Context 本身的决策来改变组合的 Strategy 对象。所谓的状态转移，是指 Context 在运行过程中由于一些条件发生改变而使得 State 对象发生改变，注意必须要是在运行过程中。

状态模式主要是用来解决状态转移的问题，当状态发生转移了，那么 Context 对象就会改变它的行为；而策略模式主要是用来封装一组可以互相替代的算法族，并且可以根据需要动态地去替换 Context 使用的算法。

Implementation1

设计一个鸭子，它可以动态地改变叫声。这里的算法族是鸭子的叫声行为。

public interface QuackBehavior {
    void quack();
}
public class Quack implements QuackBehavior {
    @Override
    public void quack() {
        System.out.println("quack!");
    }
}
public class Squeak implements QuackBehavior{
    @Override
    public void quack() {
        System.out.println("squeak!");
    }
}
public class Duck {

    private QuackBehavior quackBehavior;

    public void performQuack() {
        if (quackBehavior != null) {
            quackBehavior.quack();
        }
    }

    public void setQuackBehavior(QuackBehavior quackBehavior) {
        this.quackBehavior = quackBehavior;
    }
}
public class Client {

    public static void main(String[] args) {
        Duck duck = new Duck();
        duck.setQuackBehavior(new Squeak());
        duck.performQuack();
        duck.setQuackBehavior(new Quack());
        duck.performQuack();
    }
}
squeak!
quack!

Implementation2

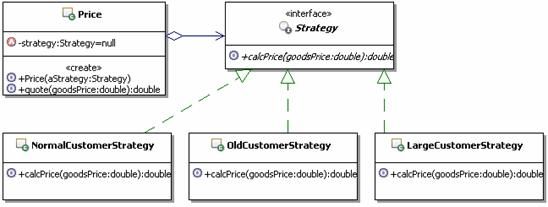

报价管理：向客户报价，对于销售部门的人来讲，这是一个非常重大、非常复杂的问题，对不同的客户要报不同的价格，比如：

对普通客户或者是新客户报的是全价
对老客户报的价格，根据客户年限，给予一定的折扣
对大客户报的价格，根据大客户的累计消费金额，给予一定的折扣

/**
 * 策略，定义计算报价算法的接口
 */
public interface Strategy {
    /**
     * 计算报价
     * @param goodsPrice 商品原价
     * @return
     */
    double calcPrice(double goodsPrice);
}
public class NormalCustomerStrategy implements Strategy{
    @Override
    public double calcPrice(double goodsPrice) {
        System.out.println("对于新客户或者是普通客户，没有折扣");
        return goodsPrice;
    }
}
public class OldCustomerStrategy implements Strategy{
    @Override
    public double calcPrice(double goodsPrice) {
        System.out.println("对于老客户，统一折扣5%");
        return goodsPrice*(1-0.05);
    }
}
public class LargeCustomerStrategy implements Strategy{
    @Override
    public double calcPrice(double goodsPrice) {
        System.out.println("对于大客户，统一折扣10%");
        return goodsPrice*(1-0.1);
    }
}
public class Price {
    private Strategy strategy;

    public double price(double goodsPrice){
        return strategy.calcPrice(goodsPrice);
    }

    public void setStrategy(Strategy strategy) {
        this.strategy = strategy;
    }
}
public class Client {
    public static void main(String[] args) {
        //1：选择并创建需要使用的策略对象
        Strategy strategy = new BigCustomerStrategy ();
        //2：创建上下文
        Price ctx = new Price();
        ctx.setStrategy(strategy);

        //3：计算报价
        double price = ctx.price(1000);
        System.out.println("向客户报价："+price);
    }
}

JDK

java.util.Comparator#compare()
javax.servlet.http.HttpServlet
javax.servlet.Filter#doFilter()

10. 模板方法（Template Method）

Intent

定义算法框架，并将一些步骤的实现延迟到子类。

通过模板方法，子类可以重新定义算法的某些步骤，而不用改变算法的结构。

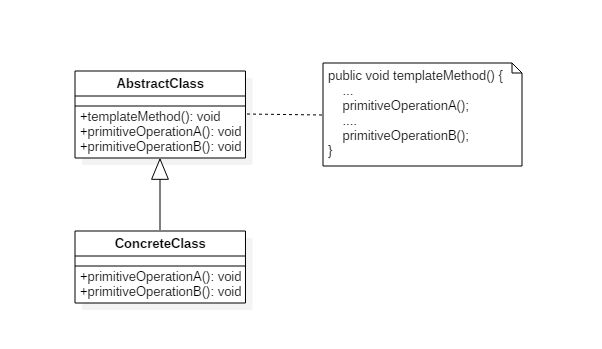

Class Diagram

Implementation

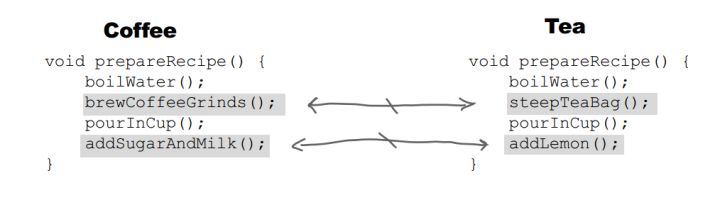

冲咖啡和冲茶都有类似的流程，但是某些步骤会有点不一样，要求复用那些相同步骤的代码。

public abstract class CaffeineBeverage {

    final void prepareRecipe() {
        boilWater();
        brew();
        pourInCup();
        addCondiments();
    }

    abstract void brew();

    abstract void addCondiments();

    void boilWater() {
        System.out.println("boilWater");
    }

    void pourInCup() {
        System.out.println("pourInCup");
    }
}
public class Coffee extends CaffeineBeverage {
    @Override
    void brew() {
        System.out.println("Coffee.brew");
    }

    @Override
    void addCondiments() {
        System.out.println("Coffee.addCondiments");
    }
}
public class Tea extends CaffeineBeverage {
    @Override
    void brew() {
        System.out.println("Tea.brew");
    }

    @Override
    void addCondiments() {
        System.out.println("Tea.addCondiments");
    }
}
public class Client {
    public static void main(String[] args) {
        CaffeineBeverage caffeineBeverage = new Coffee();
        caffeineBeverage.prepareRecipe();
        System.out.println("-----------");
        caffeineBeverage = new Tea();
        caffeineBeverage.prepareRecipe();
    }
}
boilWater
Coffee.brew
pourInCup
Coffee.addCondiments
-----------
boilWater
Tea.brew
pourInCup
Tea.addCondiments

JDK

java.util.Collections#sort()
java.io.InputStream#skip()
java.io.InputStream#read()
java.util.AbstractList#indexOf()

11. 访问者（Visitor）

Intent

为一个对象结构（比如组合结构）增加新能力。

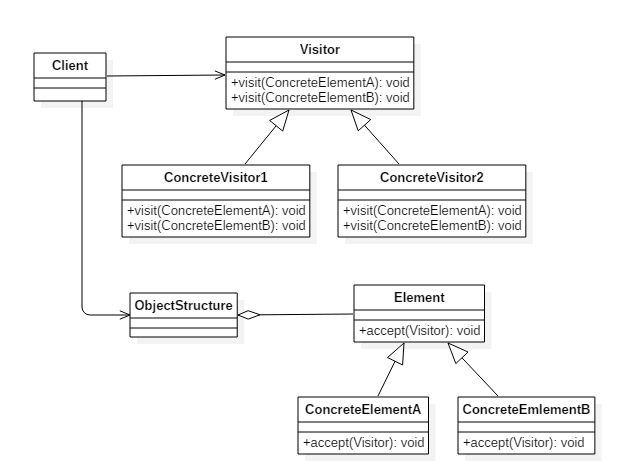

Class Diagram

Visitor：访问者，为每一个 ConcreteElement 声明一个 visit 操作
ConcreteVisitor：具体访问者，存储遍历过程中的累计结果
ObjectStructure：对象结构，可以是组合结构，或者是一个集合。

Implementation

public interface Element {
    void accept(Visitor visitor);
}
class CustomerGroup {

    private List<Customer> customers = new ArrayList<>();

    void accept(Visitor visitor) {
        for (Customer customer : customers) {
            customer.accept(visitor);
        }
    }

    void addCustomer(Customer customer) {
        customers.add(customer);
    }
}
public class Customer implements Element {

    private String name;
    private List<Order> orders = new ArrayList<>();

    Customer(String name) {
        this.name = name;
    }

    String getName() {
        return name;
    }

    void addOrder(Order order) {
        orders.add(order);
    }

    public void accept(Visitor visitor) {
        visitor.visit(this);
        for (Order order : orders) {
            order.accept(visitor);
        }
    }
}
public class Order implements Element {

    private String name;
    private List<Item> items = new ArrayList();

    Order(String name) {
        this.name = name;
    }

    Order(String name, String itemName) {
        this.name = name;
        this.addItem(new Item(itemName));
    }

    String getName() {
        return name;
    }

    void addItem(Item item) {
        items.add(item);
    }

    public void accept(Visitor visitor) {
        visitor.visit(this);

        for (Item item : items) {
            item.accept(visitor);
        }
    }
}
public class Item implements Element {

    private String name;

    Item(String name) {
        this.name = name;
    }

    String getName() {
        return name;
    }

    public void accept(Visitor visitor) {
        visitor.visit(this);
    }
}
public interface Visitor {
    void visit(Customer customer);

    void visit(Order order);

    void visit(Item item);
}
public class GeneralReport implements Visitor {

    private int customersNo;
    private int ordersNo;
    private int itemsNo;

    public void visit(Customer customer) {
        System.out.println(customer.getName());
        customersNo++;
    }

    public void visit(Order order) {
        System.out.println(order.getName());
        ordersNo++;
    }

    public void visit(Item item) {
        System.out.println(item.getName());
        itemsNo++;
    }

    public void displayResults() {
        System.out.println("Number of customers: " + customersNo);
        System.out.println("Number of orders:    " + ordersNo);
        System.out.println("Number of items:     " + itemsNo);
    }
}
public class Client {
    public static void main(String[] args) {
        Customer customer1 = new Customer("customer1");
        customer1.addOrder(new Order("order1", "item1"));
        customer1.addOrder(new Order("order2", "item1"));
        customer1.addOrder(new Order("order3", "item1"));

        Order order = new Order("order_a");
        order.addItem(new Item("item_a1"));
        order.addItem(new Item("item_a2"));
        order.addItem(new Item("item_a3"));
        Customer customer2 = new Customer("customer2");
        customer2.addOrder(order);

        CustomerGroup customers = new CustomerGroup();
        customers.addCustomer(customer1);
        customers.addCustomer(customer2);

        GeneralReport visitor = new GeneralReport();
        customers.accept(visitor);
        visitor.displayResults();
    }
}
customer1
order1
item1
order2
item1
order3
item1
customer2
order_a
item_a1
item_a2
item_a3
Number of customers: 2
Number of orders:    4
Number of items:     6

JDK

javax.lang.model.element.Element and javax.lang.model.element.ElementVisitor
javax.lang.model.type.TypeMirror and javax.lang.model.type.TypeVisitor

12. 空对象（Null）

Intent

使用什么都不做的空对象来代替 NULL。

一个方法返回 NULL，意味着方法的调用端需要去检查返回值是否是 NULL，这么做会导致非常多的冗余的检查代码。并且如果某一个调用端忘记了做这个检查返回值，而直接使用返回的对象，那么就有可能抛出空指针异常。

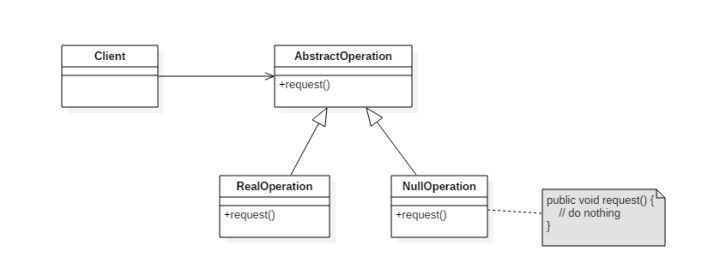

Class Diagram

Implementation

public abstract class AbstractOperation {
    abstract void request();
}
public class RealOperation extends AbstractOperation {
    @Override
    void request() {
        System.out.println("do something");
    }
}
public class NullOperation extends AbstractOperation{
    @Override
    void request() {
        // do nothing
    }
}
public class Client {
    public static void main(String[] args) {
        AbstractOperation abstractOperation = func(-1);
        abstractOperation.request();
    }

    public static AbstractOperation func(int para) {
        if (para < 0) {
            return new NullOperation();
        }
        return new RealOperation();
    }
}

点击查看更多内容

为 TA 点赞

若觉得本文不错，就分享一下吧！

评论

评论

共同学习，写下你的评论

评论加载中...

展开查看更多评论

作者其他优质文章

正在加载中

李红红

JAVA开发工程师

手记
篇

粉丝

10

获赞与收藏

90

关注作者，订阅最新文章

相关文章推荐

Java设计模式——行为型模式

Java内功心法，创建型设计模式包括哪些

初探Java设计模式3：行为型模式（策略，观察者等）

初探Java设计模式3：行为型模式（策略，观察者等）

Kotlin设计模式之行为型设计模式

阅读免费教程

Java并发工具

23个小节 19133 310

Java 并发原理入门教程

26个小节 38736 565

Java 入门教程

50个小节 339380 3141

推荐

评论

收藏

共同学习，写下你的评论



感谢您的支持，我会继续努力的～

扫码打赏，你说多少就多少

赞赏金额会直接到老师账户

支付方式

打开微信扫一扫，即可进行扫码打赏哦

今天注册有机会得

100积分直接送

付费专栏免费学

大额优惠券免费领

立即参与放弃机会

点击
抽奖

慕课手记新用户专享福利

恭喜你，你的运气太好了，居然抽中了 100个积分！

恭喜你，抽中了价值元的专栏！

太棒了，直接落到你账户里！

积分商城里的罗技鼠标、机械键盘、
Kindle 阅读器、小米平衡车
Apple iPad （10.2英寸）、大额优惠券
在等着你去兑换了噢

作者：

免费赠送

兑换码：1111222211 复制

优惠券可用于购买实战课、体系课
无门槛使用

先去看看，有什么好东西马上兑换我爱学习，选课去


热搜

最近搜索清空

Java内功心法，行为型设计模式

行为型

1. 责任链（Chain Of Responsibility）

Intent

Class Diagram

Implementation

JDK

2. 命令（Command）

Intent

Class Diagram

Implementation1

Implementation2

JDK

3. 解释器（Interpreter）

Intent

Class Diagram

JDK

4. 迭代器（Iterator）

Intent

Class Diagram

Implementation

JDK

5. 中介者（Mediator）

Intent

Class Diagram

JDK

6. 备忘录（Memento）

Intent

Class Diagram

Implementation

JDK

7. 观察者（Observer）

Intent

JDK

8. 状态（State）

Intent

Class Diagram

Implementation1

Implementation2

9. 策略（Strategy）

Intent

Class Diagram

与状态模式的比较

Implementation1

Implementation2

JDK

10. 模板方法（Template Method）

Intent

Class Diagram

Implementation

JDK

11. 访问者（Visitor）

Intent

Class Diagram

JDK

12. 空对象（Null）

Intent

Class Diagram

相关文章推荐

阅读免费教程
