摘要：在后台管理系统中，我们经常会遇到图表，比如说：柱形图，饼状图，折线图，雷达图等等，而用来写图表插件有很多，我这里主要介绍Echarts在项目里怎么使用，官网地址如下：https://echarts.baidu.com/index.html，详细信息请阅览他们的官网文档和实例，各种图表都比较完善。
本文流程：
1.安装插件2.引入Echarts3.创建图表4.修改样式5.接入数据
一.安装插件
方法一：npm安装Echarts
npm install echarts -S
方法二：cnpm安装Echarts
1.首先我们需要安装cnpm
npm install -g cnpm --registry=https://registry.npm.taobao.org
2.然后
cnpm install echarts -S
二.引入Echarts
方法一：全局引入
打开main.js文件引入Echarts
import echarts from 'echarts'
然后将echart添加到vue的原型上，这样就可以全局使用了
Vue.prototype.$echarts = echarts
方法二：局部引入
全局引入会将所有的echarts图表打包，导致体积过大，所以我觉得最好还是按需要来局部引入，比如我们需要引入一个柱状图
// 引入基本模板
let echarts = require('echarts/lib/echarts')
// 引入柱状图组件
require('echarts/lib/chart/bar')
// 引入提示框和title组件
require('echarts/lib/component/tooltip')
require('echarts/lib/component/title')
这里require直接从 node_modules 中查找文件位置进行引入
三.创建图表
当你安装完插件和在页面里面引入图表之后，那么恭喜你可以创建图表了~
第一步：你首先得创造一个图表的容器，宽高必须是行内样式，单位必须是px
<template>
<div id="myChart" :style="{width: '1000px', height: '600px'}"></div></template>注意：这样会出现一个问题，因为由于必须固定好宽高，你缩小屏幕的时候，图表不会随之适应的缩小，刷新页面才能适应，解决方法的实现请接着往下看
第二步：绘制图表，这里我们要注意，echarts初始化应在钩子函数mounted()中，挂载之后调用
<script>
export default {
data() { return {
}
}, //钩子函数 mounted(){ this.draw();
},
methods: {
draw(){ // 初始化echarts实例
let myChart = this.$echarts.init(document.getElementById('myChart')) // 绘制图表
var option = { //此处占用篇幅过大，先省略等下会进行解释 } //防止越界，重绘canvas
window.onresize = myChart.resize;
myChart.setOption(option);//设置option }
}
}</script>
解释：

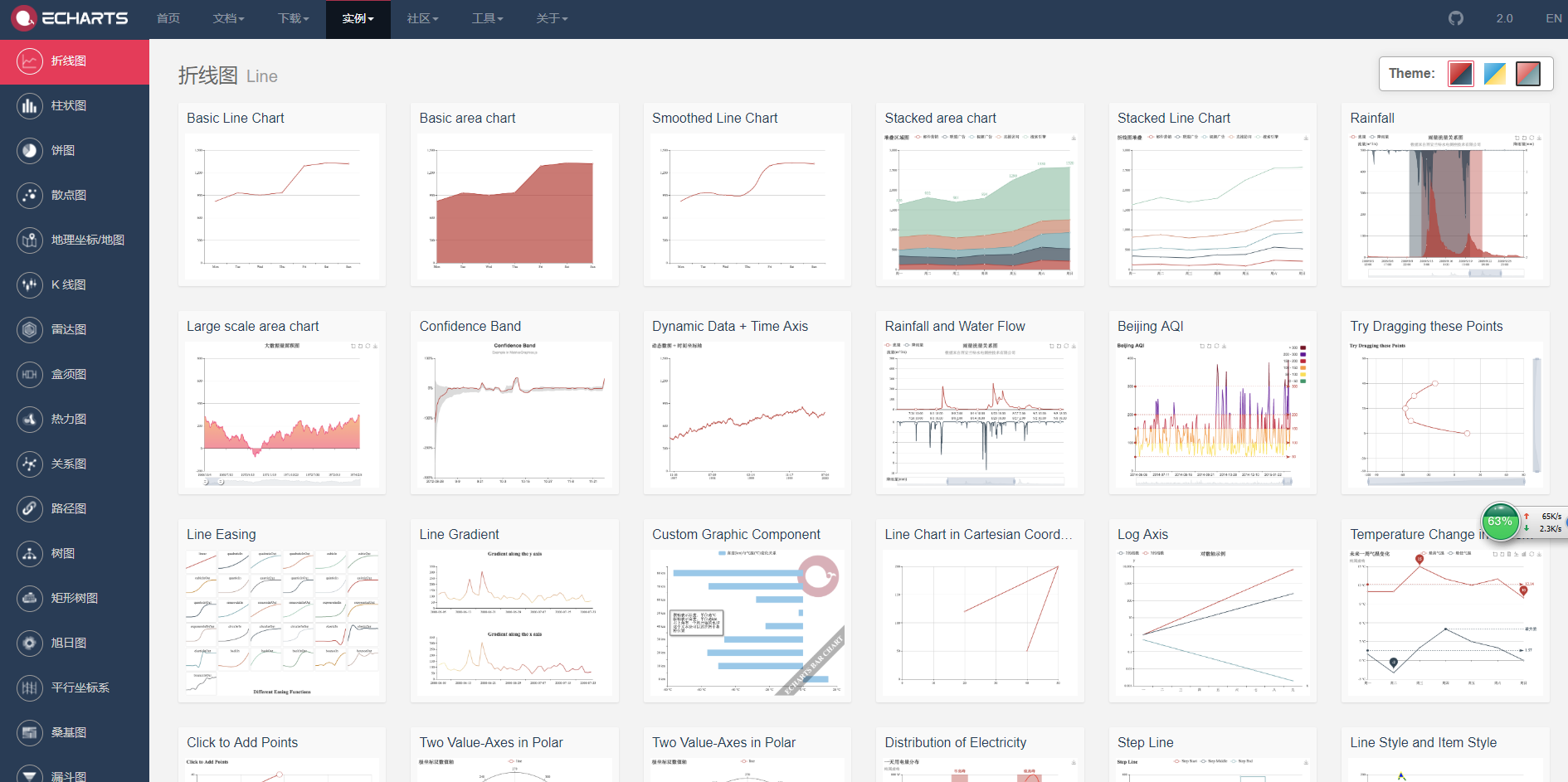

第一点：省略处为绘制图表的代码，首先，你打开Echarts官网，找到实例，选取你项目里面需要用到的图表模板（样式差不多就行，下文会教你如何修改图表样式），点进去，然后你可以看到左侧的代码，把option = {}括号里面的内容放置到我上方省略的代码处，运行，你页面即可以看到你所需要的图表；
第二点：下方代码防止越界，重汇canvas处，即为可以解决掉屏幕缩小，图表不会随之适应的缩小的方法，原理为当浏览器发生resize事件的时候，让其触发echart的resize事件，重绘canvas
//防止越界，重绘canvaswindow.onresize = myChart.resize; myChart.setOption(option);//设置option
四.修改样式
当你创建完图表之后，你会发现你的图表和UI给的样式差距太大，这样写肯定是不能过关的，所以你得修改图表样式，现在我从图表的左上角说到右下角，如何去更改图表样式，首先先上两张图表的差异图：

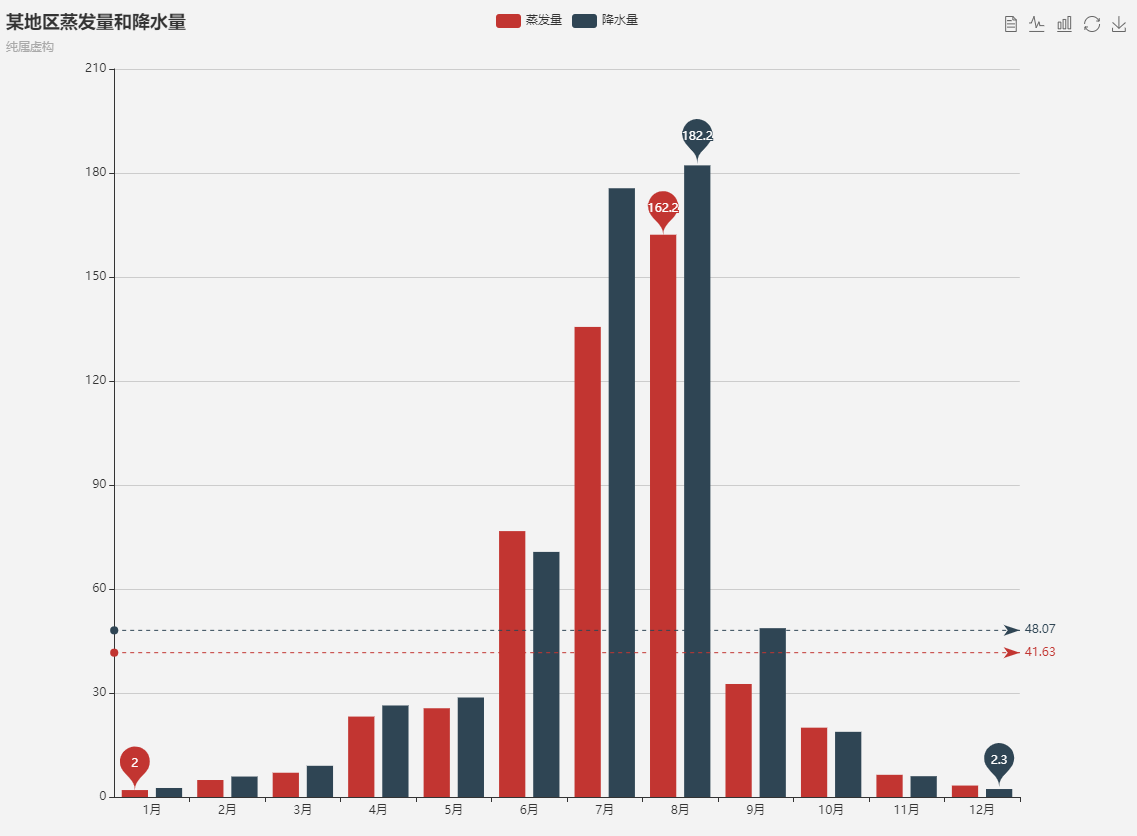

图一为Echarts未修改过的柱形图：

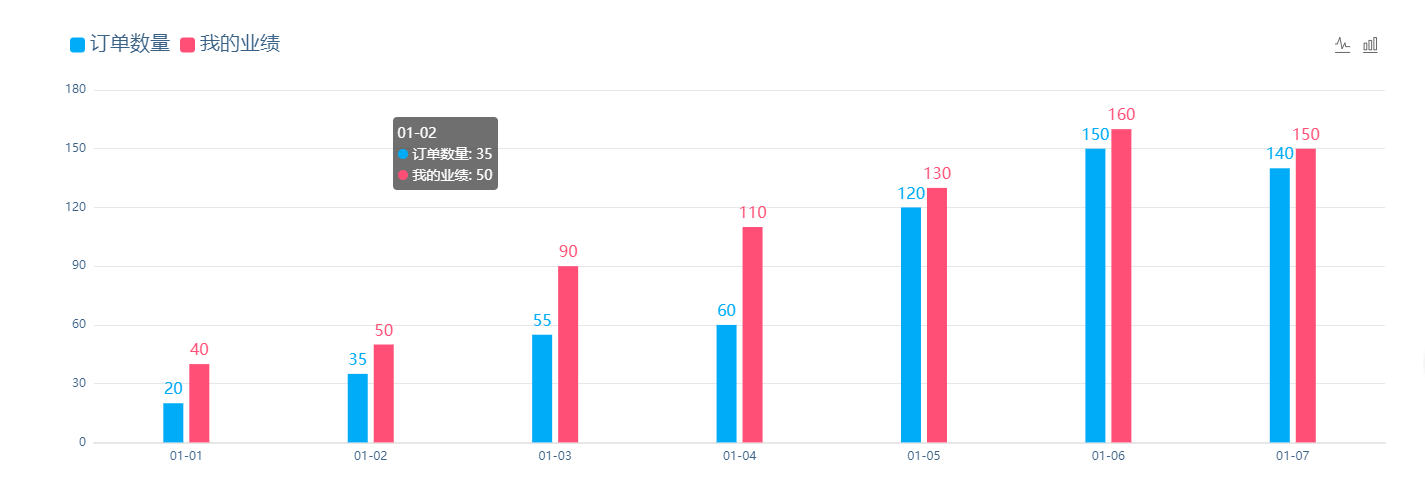

图二为修改样式之后的柱形图：
样式修改方法：
1.左上角图例处：
//图例legend: {
data: ['降水量'],//与series的name对应
left: '75%',//图例的离左边位置，可以用像素，可以用百分比，也可以用center，right等
top: 12px,//图例离顶部的位置
itemWidth: 10,//图例图标的宽
itemHeight: 10,//图例图标的高 textStyle: {
color: '#878787',//文字的具体的颜色 }
},
2.右上角切换图形处：
toolbox: {
show : true,//显示 feature : {
magicType : {show: true, type: ['line', 'bar']},
},//柱形图和折线图切换
right: '6%',//离右边的距离},
3.中部图表X轴修改：
//x轴xAxis: {
type: 'category',
data: ['1月', '2月', '3月', '4月', '5月'],//x轴的数据
splitLine: {show: false},//去除网格分割线
// splitArea: {show: true},//保留网格区域
axisLine: {//坐标线 lineStyle: {
type: 'solid',
color: '#d8d8d8',//轴线的颜色
width:'1'//坐标线的宽度 }
},
axisTick: {//刻度
show: false//不显示刻度线 },
axisLabel: {
textStyle: {
color: '#878787',//坐标值的具体的颜色 }
},
splitLine: {
show: false//去掉分割线 },
},
4.中部图表Y轴修改：
yAxis: {
name: '单位：次',//轴的名字，默认位置在y轴上方显示,也可不写
max: 30,//最大刻度
type: 'value',
axisLine: {//线
show: false
},
axisTick: {//刻度
show: false
},
axisLabel: {
textStyle: {
color: '#878787',//坐标值得具体的颜色 }
},
minInterval: 5,//标值的最小间隔 splitLine: {
lineStyle: {
color: ['#f6f6f6'],//分割线的颜色 }
}
},
5.柱状图形修改：
series: [{
name: '数量',//每组数据的名字，与图例对应
data: [200, 300, 400, 350, 100],//数据
type: 'bar',//柱状图 itemStyle: {
normal: {
color: '#FD6B71',//设置柱子颜色 abel: {
show: true,//柱子上显示值
position: 'top',//值在柱子上方显示 textStyle: {
color: '#FD6B71'//值得颜色 }
}
}
},
barWidth: 15//设置柱子宽度，单位为px
}],
好吧！整体代码我也发一份，当你安装好插件和全局引入后，你可以用以下代码进行测试有没有成功，代码如下：
<template>
<div class="MyAchievement">
<div class="MyAchievement-echart">
<div class="echart-title">我的业绩</div>
<div class="echart-content">
<div id="myChart" :style="{width: '1500px', height: '460px'}"></div>
</div>
</div>
</div></template><script>export default {
data() { return {
}
},
mounted(){ this.drawLine();
},
methods: {
drawLine(){ var myChart = this.$echarts.init(document.getElementById('myChart'));//获取容器元素
var option = {
tooltip : {
trigger: 'axis'
},
grid: {
left: '6%',
right: '6%',
bottom: '6%',
containLabel: true
},
legend: {
data:['订单数量','我的业绩'],
left: '6%',
top: 'top',
itemWidth: 15,//图例图标的宽 itemHeight: 15,//图例图标的高 textStyle: {
color: '#3a6186',
fontSize:20,
}
},
toolbox: {
show : true,
feature : {
magicType : {show: true, type: ['line', 'bar']},
},
right: '6%',
},
calculable : true,
xAxis : [
{
type : 'category',
data : ['01-01','01-02','01-03','01-04','01-05','01-06','01-07'],
splitLine: {show: false},//去除网格分割线 axisTick: {//刻度 show: false//不显示刻度线 },
axisLine: {//坐标线 lineStyle: {
type: 'solid',
color: '#e7e7e7',//轴线的颜色 width:'2'//坐标线的宽度 }
},
axisLabel: {
textStyle: {
color: '#3a6186',//坐标值的具体的颜色 }
},
splitLine: {
show: false//去掉分割线 },
}
],
yAxis : [
{
type : 'value',
axisLine: {//线 show: false
},
axisTick: {//刻度 show: false
},
axisLabel: {
textStyle: {
color: '#3a6186',//坐标值的具体的颜色 }
},
splitLine: {
lineStyle: {
color: ['#e7e7e7'],//分割线的颜色 }
}
}
],
series : [
{
name:'订单数量',
type:'bar',
barWidth: 20,
data:[20, 35, 55, 60, 120, 150, 140],
itemStyle: {
normal: {
color: '#00abf7',//设置柱子颜色 label: {
show: true,//柱子上显示值 position: 'top',//值在柱子上方显示 textStyle: {
color: '#00abf7',//值的颜色 fontSize:16,
}
}
}
},
},
{
name:'我的业绩',
type:'bar',
barWidth: 20,
data:[40, 50, 90, 110, 130, 160, 150],
itemStyle: {
normal: {
color: '#ff4f76',//设置柱子颜色 label: {
show: true,//柱子上显示值 position: 'top',//值在柱子上方显示 textStyle: {
color: '#ff4f76',//值的颜色 fontSize:16,
}
}
}
},
}
]
}; //防止越界，重绘canvas window.onresize = myChart.resize;
myChart.setOption(option);//设置option }
}
}</script><style lang="scss" scoped>
.MyAchievement{
display: flex;
flex-direction: column;
padding:0px 90px;
}
.MyAchievement .MyAchievement-echart{
width: 100%;
height: 570px;
border-radius: 10px;
border:1px solid #d3d9e9;
box-shadow: 4px 6px 10px -2px #d3d9e9;
background-color: #fff;
display: flex;
flex-direction: column;
}
.MyAchievement-echart .echart-title{
width: 100%;
height: 70px;
background-color: #00abf7;
border-top-left-radius: 10px;
border-top-right-radius: 10px;
font-size: 26px;
color: #fff;
text-align: center;
line-height: 75px;
}
.MyAchievement-echart .echart-content{
width: 100%;
height: 500px;
display: flex;
// align-items: center;
justify-content: center;
}
.echart-content #myChart{
margin-top: 35px;
}</style>
五.接入数据
就比如上方柱形图，数据为data: [200, 300, 400, 350, 100],我们通过调用接口，把接口数据替换掉之前写死的数据即可，比如：
axios({
method:'POST',
url:this.API.drawline,
}).then(response => { //获取数据
this.draw= response.data; //把原先写死的数据替换为接口数据即可
//...... }).catch(err => {
console.log(err);
})
