前言

手把手讲解系列文章，是我写给各位看官，也是写给我自己的。
文章可能过分详细，但是这是为了帮助到尽量多的人，毕竟工作5,6年，不能老吸血，也到了回馈开源的时候.
这个系列的文章：
1、用通俗易懂的讲解方式，讲解一门技术的实用价值
2、详细书写源码的追踪，源码截图，绘制类的结构图，尽量详细地解释原理的探索过程
3、提供Github 的 可运行的Demo工程,但是我所提供代码，更多是提供思路，抛砖引玉，请酌情cv
4、集合整理原理探索过程中的一些坑，或者demo的运行过程中的注意事项
5、用gif图，最直观地展示demo运行效果

如果觉得细节太细，直接跳过看结论即可。
本人能力有限，如若发现描述不当之处，欢迎留言批评指正。

学到老活到老，路漫漫其修远兮。与众君共勉 !

引子

最近得高人指点，恰巧工作中做过一个移植其他app的某个功能模块的任务，过程简直痛不欲生。
然后思考如何对app的各个功能模块进行灵活拔插配置，最大程度减少移植代码出错的可能性，保证功能模块的完整移植

此次手写架构，解决的问题是：

1、让 App内 各个功能模块能够独立开发单元测试，也可以 所有模块集成打包，统一测试

独立开发

更改gradle.properties的配置，使得每个功能模块都成为application， 可以独立打包成apk，单独运行。单个模块，独立测试。

集成打包

更改gradle.properties的配置，使得原先每个单独模块，都变成library，被 主模块引用，这时候只有主模块能够打包apk，所有功能都集成在这个apk内。

2、实现 功能模块的整体移植，灵活拔插

故事背景

当你们公司有多个安卓开发人员，开发出核心业务相同，但是UI不同，其他业务不同的一系列App时（如果核心业务是X，你们有5个开发人员，做出了A,B,C,D,E 5个app，都包含核心业务X，但是除了X之外，其他的业务模块各不相同）这时候，如果领导要把A里面的一个非核心功能，挪到B里面...

现状

开发B的程序猿可能要骂娘，因为他在从移植A的代码中剥离代码 遇到了很多高耦合，低内聚 的类结构，挪过来之后，牵一发而动全身，动一点小地方，整个代码满江红。

理想

如果这个时候，我们通过代码框架的配置，能够把A里面的一个模块，作为一个module 移植到 工程内部，然后主module 来引用这个module，略微写一些代码来使得这个功能模块在app中生效。那么无论是多少个功能模块，都可以作为整体来 给其他app复用。这样开发人员也不用相互骂娘了，如果挪过来的模块存在bug或者其他问题，也不用甩锅，模块原本是谁开发的，找谁就好了。

3、保证App内 业务模块的相互隔离，但是又不妨碍业务模块之间的数据交互

我们开发app的功能模块，一个业务，可能是通过一个Activity或者 一个Fragment 作为对外的窗口,也可能是。所谓窗口，就是这个业务，相对于其他模块，"有且只有"一个入口，没有任何其他可以触达到这个业务的途径。业务代码之间相互隔离，绝对不可以有相互引用。那么，既然相互不会引用，那A模块一定要用到B模块的数据，怎么办呢？下文提供解决方案。

鸣谢

感谢享学课堂的老师们的公开课 https://ke.qq.com/course/341933

感谢群里兄弟们的旁敲侧击

感谢阿里巴巴大佬们的ARouter开源框架

正文大纲

1、代码结构现状以及理想状态一览

2、功能组件化的实现思路，实现组件移植拔插

3、参考ARouter源码，写出自己的Router框架，统一通过Router来进行模块的切换 以及 组件之间数据的交互

4、使用组件api化，在模块很多的情况下优化公共模块的结构

正文

1、代码结构现状以及理想状态一览

先来看两张图

现状


代码有模块化的迹象，但是没有对业务模块进行非常明显的模块化（不明白啥意思是吧？不明白就对了，app这个module里面其实还有很多东西没有展示出来，请看下图：试想，把所有的模块集中到一个module的一个包里面，当你要移植某一个功能的时候，想想那酸爽....当然如果你口味别致，那当我没说）

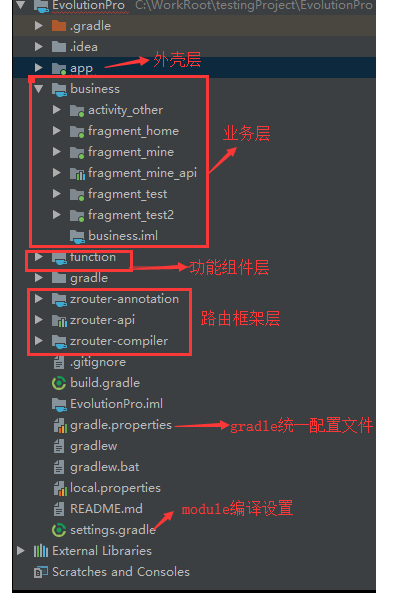

理想：


理想化的话，参照：理想.png; 项目结构层次分明，脉络清晰

按照图中的分层，详细解释一下：

外壳层：app module

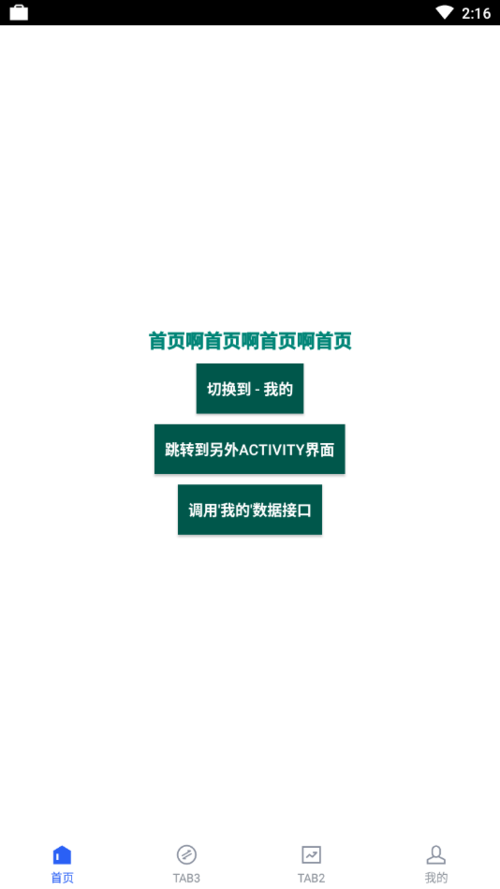

内部代码只写 app的骨骼框架，比如说，你的app是这个样子的结构：


下方有N个TAB，通过Fragment来进行切换模块。这种架构肯定不少见。

这个时候，外壳层  app module，就只需要写上 上面这种UI架构的框架代码就行了，至于有多少个模块，需要代码去读取配置进行显示。神马？你问我怎么写这种UI框架？网上一大把，如果实在找不到，来我的 github项目地址
๑乛乛๑

业务层

我们的业务模块，对外接口可能是一个Activity （比如说，登录模块，只对外提供一个LoginActivity,有且仅有这一个窗口）或者  是一个Fragment，就像上图（典型的app架构.png）, 如果app的UI框架是通过切换Fragment来却换业务模块的话。用business这个目录，将所有的业务模块包含进去，每个模块又是独立的module，这样既实现了业务代码隔离，又能一眼看到所有的业务模块，正所谓，一目了然。

功能组件层

每一个业务模块，不可避免的需要用到一些公用工具类，有的是第三方SDK的再次封装，有的是自己的工具类，或者自己写的自定义控件，还有可能是 所有业务模块都需要的 辅助模块，都放在这里。

路由框架层

设计这一层，是想让app内的所有Activity，业务模块Fragment，以及模块之间的数据交互，都由 这一层开放出去的接口来负责

gradle统一配置文件

工程内部的一些全局gradle变量，放在这里，整个工程都有效

module编译设置

setting.gradle 配置要编译的module; 也可以做更复杂的操作，比如，写gradle代码去自动生成一些module，免除人为创建的麻烦.

2. 功能组件化的实现思路，实现组件移植拔插

能够兼顾 每个模块的单独开发，单独测试 和 整体打包，统一测试。 听起来很神奇的样子，但是其实就一个核心：gradle编程。

打开gradle.properties文件：


注解应该很清晰了，通过一个全局变量，就可以控制当前是要 模块化单元测试呢？还是要集成打包apk测试。

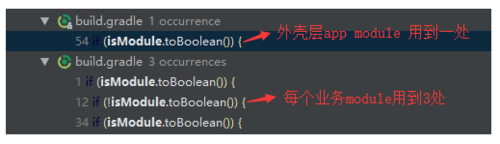

那么，只写一个isModule就完事了吗？当然不是，还有一堆杂事 需要我们处理，我们要使用这个全局变量。

一堆杂事，分为两类：


1- app 外壳层module 的build.gradle(注意：写在dependencies)

if (isModule.toBoolean()) {
   implementation project(":business:activity_XXX")
   //...在这里引用更多业务模块}

2- 每个业务module的build.gradle

第一处：判定 isModule，决定当前module是要当成library还是application

if (isModule.toBoolean()) {
    apply plugin:'com.android.library'} else {
    apply plugin:'com.android.application'*
}

第二处：更改defaultConfig里面的部分代码，为什么要改？因为当当前module作为library的时候，不能有applicationId "XXXX"这一句

defaultConfig {    if (!isModule.toBoolean()) {
       applicationId"study.hank.com.XXXX"*
    }
    ....
}

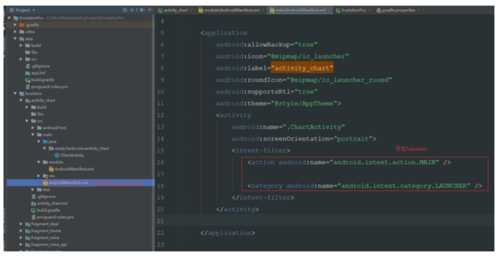

第三处：当业务模块module作为library的时候，不可以在 AndroidManifest.xml中写 Launcher Activity,否则，你打包app module的时候，安装完毕，手机桌面上将会出现不止一个icon。而，当业务模块module 作为application单独运行的时候，必须有一个Launcher Activity ，不然...launcher都没有，你测个球 ``` 所以这里针对manifest文件进行区分对待。

sourceSets {
        main {            if (isModule.toBoolean()) {
                manifest.srcFile 'src/main/module/AndroidManifest.xml'
            } else {
                manifest.srcFile 'src/main/AndroidManifest.xml'
            }
        }
    }

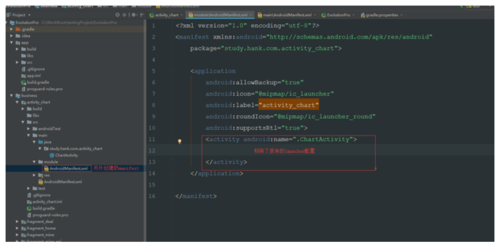

由于要区分对待，我们就需要另外创建一个manifest文件，移除launcher配置即可。参考下图：



这就是业务模块组件化的秘密了。

什么，你问我怎么 进行功能拔插？

当你不需要某一个模块的时候，

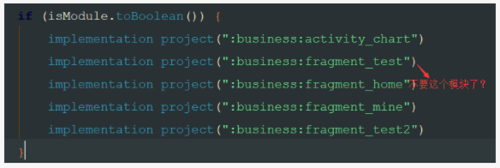

1）在app的build.gradle里面 把 引用该模块的配置去掉；


2）setting.gradle 的include 去掉它


3）app module 里面，改动代码，不再使用这个模块。（这个我就不截图了，因为app module的UI框架代码不是一句话说得清的。请运行我的demo源码自己看吧）

功能的插入，同理，上面的过程倒过来走一遍，就不浪费篇幅了。

3. 参考ARouter源码，写出自己的Router框架，统一通过Router来进行模块的切换 以及组件之间数据的交互

说到路由框架的使用价值，两点：

1、在app实现了组件化之后，由于组件之间由于代码隔离，不允许相互引用，导致 相互不能直接沟通，那么，就需要一个 “中间人角色” 来帮忙" 带话"了.

2、app内部，不可避免地要进行Activity跳转，Fragment切换。把这些重复性的代码，都统一让路由来做吧。省了不少代码行数。

阅读了阿里巴巴ARouter的源码，参照阿里大神的主要思路，简化了一些流程，去掉了一些我不需要的功能，增加了一些我独有的功能，加入了一些自己的想法，写出了自己的 ZRouter 路由 框架。那就不罗嗦了，上干货。

基础知识

如果以下基础知识不具备，建议先去学习基础知识。 或者 也可以跟着笔者的思路来看代码，慢慢理解这些知识的实用价值。

java反射机制（路由框架里大量地使用了 class反射创建 对象）

APT 注解，注解解析机制（注解解析机制贯穿了整个路由框架）

javapoet ， java类的元素结构（一些人为写起来很麻烦的代码，一些脏活累活，就通过自动生成代码来解决）

如何使用

1- 在app module的自定义Application类里面，进行初始化， ZRouter准备就绪

public class FTApplication extends Application {    @Override
    public void onCreate() {        super.onCreate();
        ZRouter.getInstance().initRegister(this);
    }
}

2- 就绪之后才可以直接使用（RouterPathConst 里面都是我自己定义的String常量**）:

切换Fragment

ZRouter.getInstance().build(RouterPathConst.PATH_FRAGMENT_MINE).navigation();

跳转Activity

ZRouter.getInstance().build(RouterPathConst.PATH_ACTIVITY_CHART).navigation();

组件之间的通信,取得Mine模块的 accountNo 然后 toast出来

String accountNo = ZRouter.getInstance().navigation(MineOpenServiceApi.class).accountNo();

Toast.makeText(getActivity(), accountNo, Toast.LENGTH_LONG).show();
