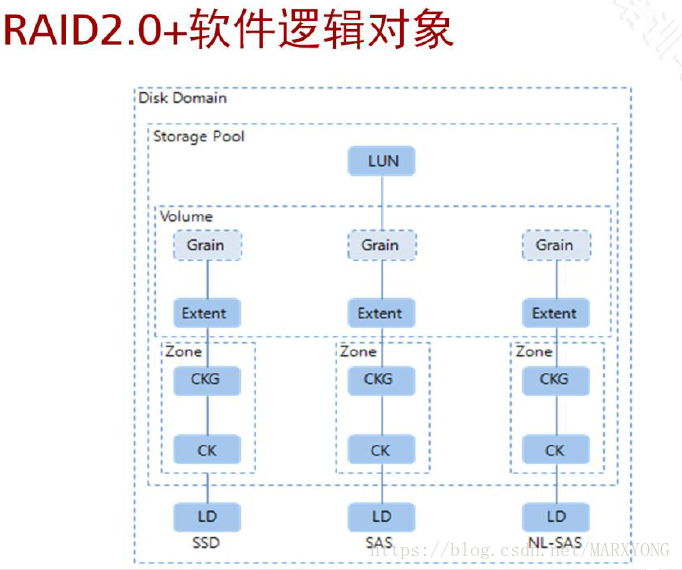

RAID2.0+ 软件逻辑对象

华为RAID2.0+采用底层硬盘管理和上层资源管理两层虚拟化管理模式，在系统内部，每个硬盘空间被划分成一个个小粒度的数据块，基于数据块来构建RAID组，使得数据均匀地分布到存储池的所有硬盘上，同时，以数据块为单元来进行资源管理，大大提高了资源管理的效率。
OceanStor存储系统支持不同类型（SSD、SAS、NL-SAS）的硬盘（SATA盘理论可用，只是其性能较低，企业级存储中已很少使用），这些硬盘组成一个个的硬盘域（Disk Domain）。在一个硬盘域中，同种类型的硬盘构成一个存储层，每个存储层内部再按一定的规则划分为Disk Group；
各存储层的硬盘被划分为固定大小的Chunk（CK），其中，SSD层和SAS层的CK的大小为64MB，NL-SAS层的CK大小为256M。
OceanStor 存储系统通过随机算法，将每一个存储层的Chunk（CK）按照用户设置的“RAID策略”来组成Chunk Group（CKG），用户可以为存储池（Storage Pool）中的每一个存储层分别设置“RAID策略”。
OceanStor存储系统会将Chunk Group（CKG）切分为更小的Extent。Extent作为数据迁移的最小粒度和构成Thick LUN的基本单位，在创建存储池（Storage Pool）时可以在“高级”选项中进行设置，默认4MB。对于Thin LUN或文件系统，会在Extent上再进行更细粒度的划分（Grain），并以Grain为单位映射到Thin LUN、文件系统。（Thin LUN的概念将在后面的章节中描述）
若干Extent组成了卷（Volume），卷（Volume）对外体现为主机访问的LUN（这里的LUN为Thick LUN）。在处理用户的读写请求以及进行数据迁移时，LUN向存储系统申请空间、释放空间、迁移数据都是以Extent为单位进行的。例如：用户在创建LUN时，可以指定容量从某一个存储层中获得，此时LUN由指定的某一个存储层上的Extent组成。在用户的业务开始运行后，存储系统会根据用户设定的迁移策略，对访问频繁的数据以及较少被访问的数据在存储层之间进行迁移（此功能需要购买SmartTier License）。此时，LUN上的数据就会以Extent为单位分布到存储池的各个存储层上。

在用户创建Thin LUN或文件系统时，OceanStor存储系统还会在Extent的基础上再进行更细粒度的划分（Grain），并以Grain为单位映射到Thin LUN或文件系统，从而实现对存储容量的精细化管理。

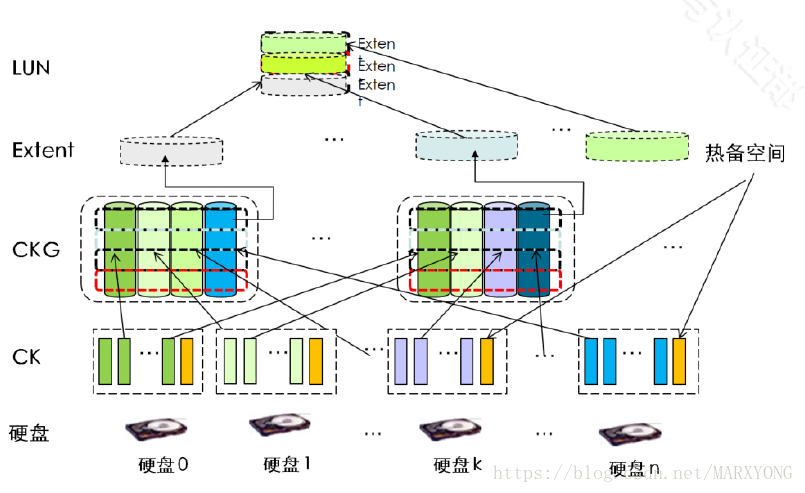

原理：
