007.基于Docker的Etcd分布式部署

一 环境准备

1.1 基础环境

ntp配置：略 #建议配置ntp服务，保证时间一致性

etcd版本：v3.3.9

防火墙及SELinux：关闭防火墙和SELinux

  1 # hostnamectl set-hostname etcd1.example.com  2 # hostnamectl set-hostname docker01.example.com  3 # hostnamectl set-hostname docker02.example.com

提示：主机名非必须。

1.2 docker环境

以上所有节点均安装docker，具体方式见《002.docker版本及安装》。

二 etcd节点部署

提示：本环境全部采用docker化，即etcd服务也以docker形式存在。

2.1 etcd基础配置

  1 # mkdir -p /var/log/etcd/			#建议创建etcd日志保存目录  2 # mkdir -p /data/etcd				#建议创建单独的etcd数据目录  3 # export HOST_1=172.24.8.71			#设置etcd节点的IP  4 # export DATA_DIR=/data/etcd			#设置集群etcd数据节点  5 # REGISTRY=quay.io/coreos/etcd			#建议使用此仓库  6 # ETCD_VERSION=latest				#设置etcd版本  7 # export NAME_1=etcd1				#设置etcd节点的name  8 # docker volume create --name etcd-data

提示：以上所有操作需要在所有节点操作。

2.3 启动docker etcd集群

  1 [root@etcd1 ~]# docker run \  2   -p 2379:2379 \  3   -p 2380:2380 \  4   --volume=${DATA_DIR}:/etcd-data \  5   --name etcd ${REGISTRY}:${ETCD_VERSION} \  6   /usr/local/bin/etcd \  7   --data-dir=/etcd-data --name ${NAME_1} \  8   --initial-advertise-peer-urls http://${HOST_1}:2380 --listen-peer-urls http://0.0.0.0:2380 \  9   --advertise-client-urls http://${HOST_1}:2379 --listen-client-urls http://0.0.0.0:2379 \ 10   --initial-cluster ${NAME_1}=http://${HOST_1}:2380

提示：quay.io/coreos/etcd镜像国内可能无法pull，可在国外节点pull，然后scp至集群节点。

2.4 确认验证

  1 [root@etcd1 ~]# docker ps

  1 [root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl cluster-health

  1 [root@etcd1 ~]# docker exec -it bcb96fb0f987 /usr/local/bin/etcdctl --endpoints=http://${HOST_1}:2379 member list

三 docker宿主机节点配置

3.1 docker01配置

  1 [root@docker01 ~]# vi /etc/sysconfig/docker  2 OPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.72:2379'  3 [root@docker01 ~]# systemctl restart docker

3.2 docker02配置

  1 [root@docker02 ~]# vi /etc/sysconfig/docker  2 OPTIONS='--cluster-store=etcd://172.24.8.71:2379 --cluster-advertise=172.24.8.73:2379'  3 [root@docker02 ~]# systemctl restart docker

3.3 创建overlay网络

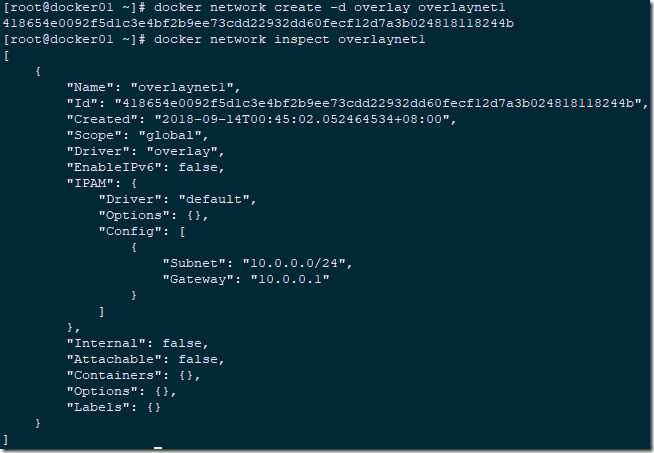

  1 [root@docker01 ~]# docker network create -d overlay overlaynet1  2 418654e0092f5d1c3e4bf2b9ee73cdd22932dd60fecf12d7a3b024818118244b  3 [root@docker01 ~]# docker network inspect overlaynet1

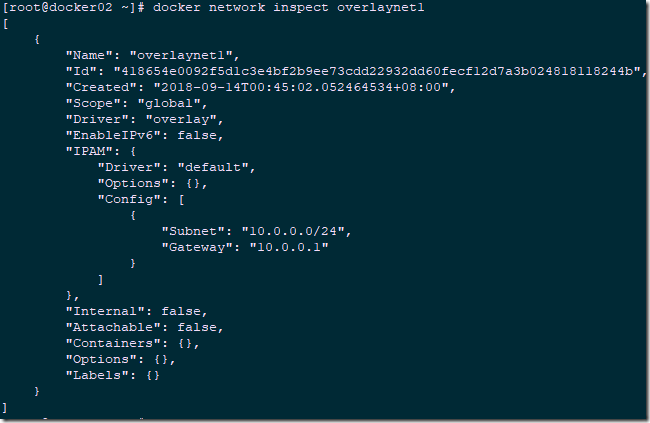

  1 [root@docker02 ~]# docker network inspect overlaynet1

提示：分别在docker01和docker02宿主机查看在docker01上创建的overlay网络，若都存在则表示通过 etcd，网络数据是分布式而不是本地的了。

3.4 测试网络

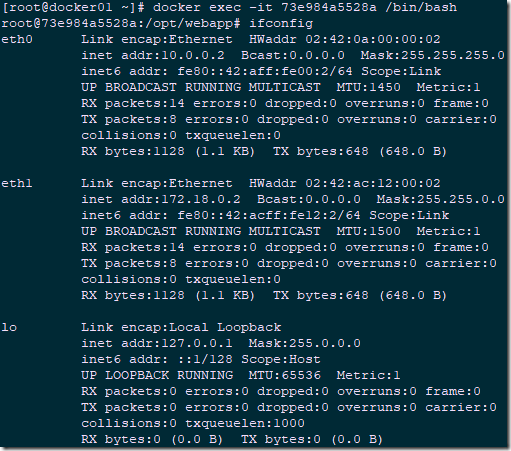

  1 [root@docker01 ~]# docker run -d --name Container01 --network overlaynet1 training/webapp python app.py  2 [root@docker02 ~]# docker run -d --name Container02 --network overlaynet1 training/webapp python app.py  3 [root@docker01 ~]# docker exec -it 73e984a5528a /bin/bash  4 root@73e984a5528a:/opt/webapp# ifconfig

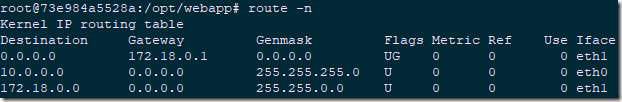

  1 root@73e984a5528a:/opt/webapp# route -n

  1 [root@docker02 ~]# docker exec -it 89eac9521743 /bin/bash  2 root@89eac9521743:/opt/webapp# ifconfig

说明：

• 所有容器对会存在两个网卡，eth0和eth1；

• 其中 eth1 的网络是一个内部的网段，即普通的 NAT 模式；

• 其中 eth0 是 overlay 网段上分配的IP地址，即 overlay 网络，且 MTU 是 1450 而不是 1500；

• 只有同一个 overlay 网络中的容器之间的通信才会通过 eth0，其它所有通信还是经过 eth1。

  1 [root@docker01 ~]# brctl show

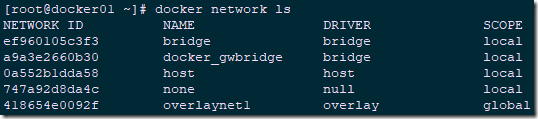

  1 [root@docker01 ~]# docker network ls

其他引用：

• Docker 在每个节点上创建了两个 linux bridge，一个用于 overlay 网络，一个用于非 overlay 的 NAT 网络（docker_gwbridge）；

• 容器内的到overlay 网络的其它容器的网络流量走容器的 overlay 网卡（eth0），其它网络流量走容器的 NAT 网卡（eth1）；

• 当前 Docker 创建 vxlan 隧道的ID范围为 256～1000，因而最多可以创建745个网络，因此，本例中的这个 vxlan 隧道使用的 ID 是 256；

• Docker vxlan 驱动使用 4789 UDP 端口；

• overlay网络模型底层需要类似 consul 或 etcd 的 KV 存储系统进行消息同步；

• Docker overlay 不使用多播；

• Overlay 网络中的容器处于一个虚拟的大二层网络中，
