在开发中，不同的场景适用不同的设计模式。对于开发建模方面，可以根据模型的抽象类型设计成简单属性模式和复杂组合模式。
因为组合模式中的属性为多种类型对象，可操作性也比较灵活。
而针对这种复杂数据结构，有两种设计模式可以使用：
1.组合模式
2.迭代器模式
组合模式篇
组合模式简介：
1.组合模式就是一个树形数据结构
2.对组合对象的查询，访问都是递归操作。
3.所有的节点都会实现同一套接口或者继承自 同一个抽象父类。
4.每个对象都是其中的一个节点，无论叶子节点和组件节点都有相同的接口。只是叶子节点的接口返回为空，组件节点的接口实现接口。
5.组合模式让我们把相同基类型的对象组合到树状结构中，其中父节点包含同类型的子节点

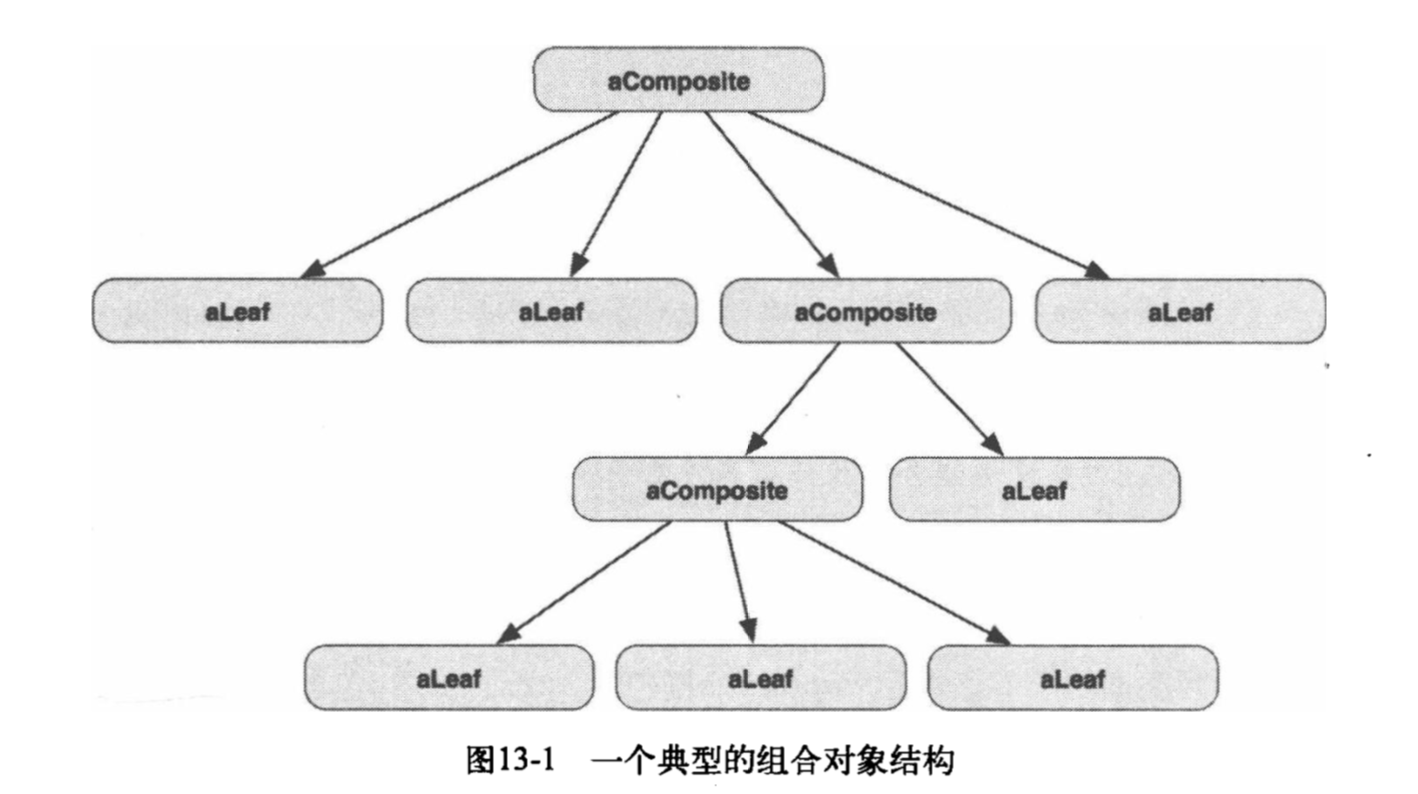

组合模式的对象图如下：
aComposite:组件节点，下面包含子节点
aLeaf:叶子节点，下面没有子节点。

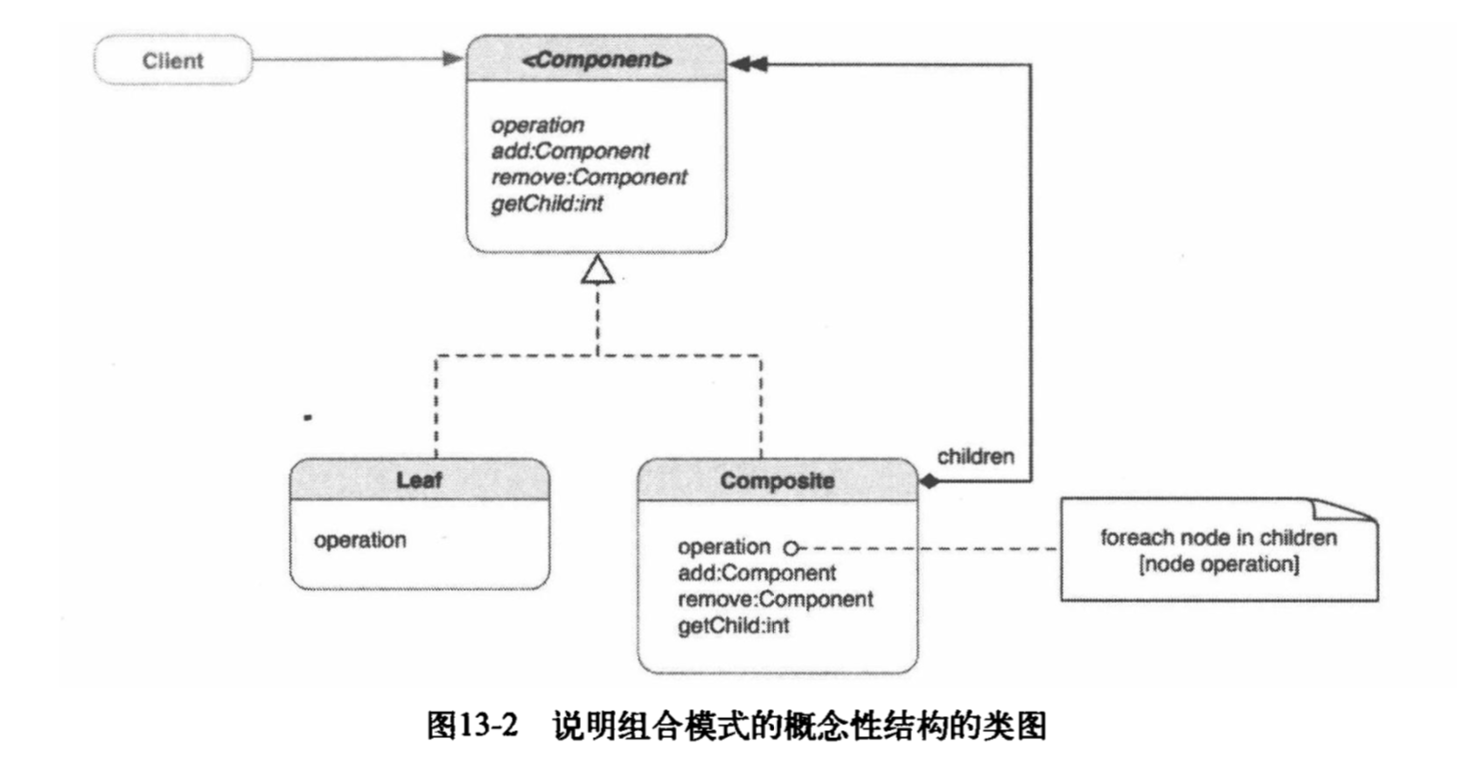

组合模式的类图如下：
aComposite:组件节点中包含的动作如下：
1.基本操作
2.对子节点的各种操作（增，删，查）
aLeaf:叶子节点总包含的动作如下：
1.基本操作
因为叶子节点是最底层，最简单的节点，所以它所包含的动作也是最简单的，只有作用节点最基本的operation功能。
组合模式的作用：
1.将对象组合成树形结构，以表示“整体-部分”的层次结构
2.组合模式使得客户端对单个对象和组合对象的操作具有一致性。使客户端对组件节点和叶子节点进行处理时，能够对它们的区别无感知，好像它们都是同样的简单对象。
组合模式的实际使用例子：
线段轨迹这个抽象事物为例子，这个抽象例子中包含三种模型：
1.线段，它是一个组合模式模型，里面可以包含子线段，连接点，点。
2.连接点，它是线段（或子线段）中的内容连接部分。
3.点，只有一个点的线段或者长度为0的线段。
这三种抽象事物的类UML图如下：

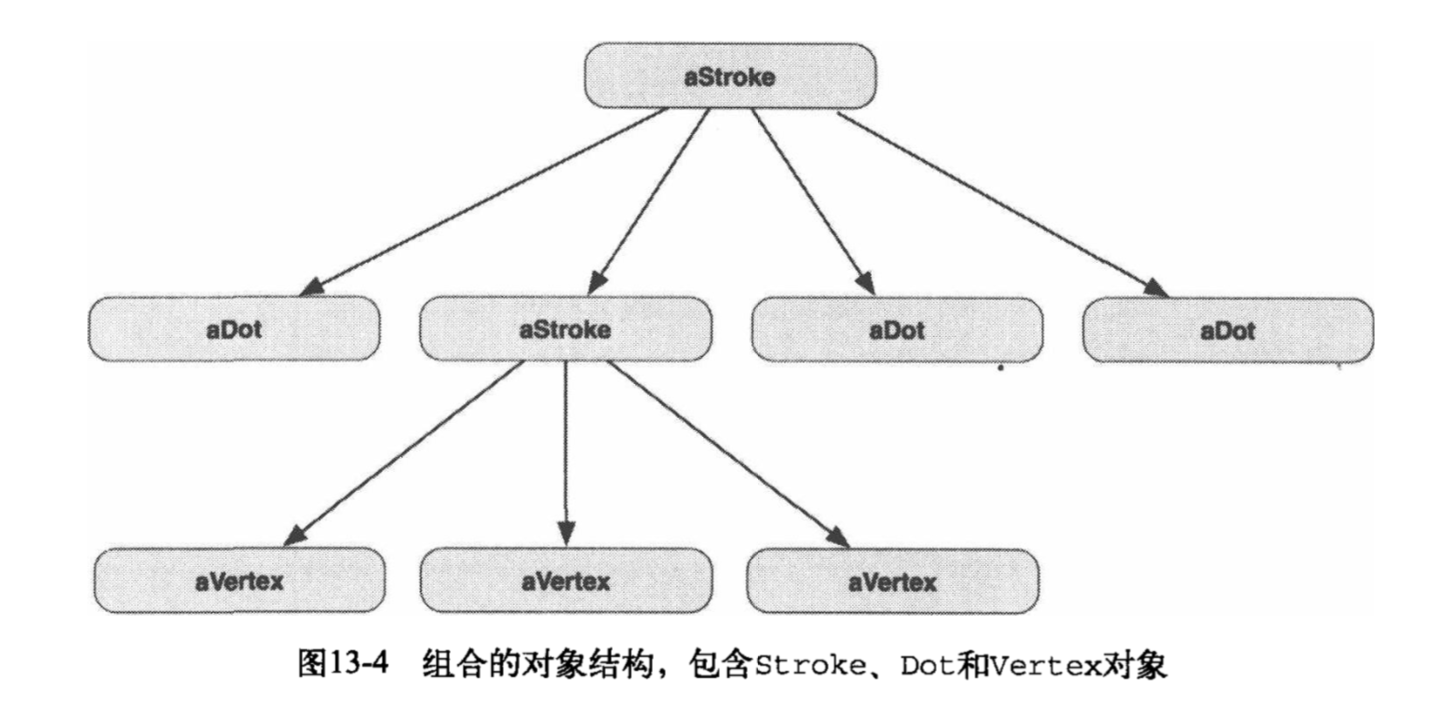

这三种抽象事物的对象UML图如下：
代码实现如下：
1.先定义这三个类所共同遵守的协议：Mark协议
@protocol Mark <NSObject,NSCopying>@property (nonatomic, strong) UIColor *color;@property (nonatomic, assign) CGSize size;@property (nonatomic, assign) CGPoint location;- (void)addMark:(id<Mark>)mark;- (void)removeMark:(id<Mark>)mark;- (void)removeAllMarks;- (id<Mark>)childAtIndex:(int)index;- (id<Mark>)lastChild;- (NSUInteger)count;@end |
2.Stroke类实现Mark协议如下：
@interface Stroke()
@property (nonatomic, strong) NSMutableArray<id<Mark>> *markArray;@end@implementation Stroke@synthesize color,location,size;#pragma mark - 属性操作
- (void)setLocation:(CGPoint)location {}- (CGPoint)location { if (_markArray.count) { return [[_markArray firstObject] location];
} else { return CGPointZero;
}
}#pragma mark - Mark操作
- (NSMutableArray<id<Mark>> *)markArray { if (!_markArray) {
_markArray = @[].mutableCopy;
} return _markArray;
}- (void)addMark:(id<Mark>)mark {
[self.markArray addObject:mark];
}- (void)removeMark:(id<Mark>)mark { //在当前节点中，就从当前节点删除，不在当前节点，就深度查找子节点
if ([_markArray containsObject:mark]) {
[self.markArray removeObject:mark];
} else {
[_markArray makeObjectsPerformSelector:@selector(removeMark:) withObject:mark];
}
}- (void)removeAllMarks {
[self.markArray removeAllObjects];
}- (id<Mark>)childAtIndex:(int)index { if (self.markArray.count == 0) { return nil;
} else { return self.markArray[index];
}
}- (id<Mark>)lastChild { return self.markArray.lastObject;
}- (NSUInteger)count { return self.markArray.count;
}
3.Vertex实现Mark协议如下：
@implementation Vertex@synthesize location;
@dynamic color,size;- (instancetype)initWithLocation:(CGPoint)location {
self = [super init]; if (self) {
self.location = location;
} return self;
}#pragma mark - 属性操作
- (UIColor *)color{return nil;}- (void)setColor:(UIColor *)color{}- (CGSize)size{return CGSizeZero;}- (void)setSize:(CGSize)size{}#pragma mark - Mark操作
- (void)addMark:(id<Mark>)mark {}- (void)removeMark:(id<Mark>)mark {}- (void)removeAllMarks {}- (id<Mark>)childAtIndex:(int)index {return nil;}- (id<Mark>)lastChild {return nil;}- (NSUInteger)count {return 0;}
4.Dot类实现Mark协议如下：
@interface Dot : Vertex@end@implementation Dot@synthesize color,size;
因为Dot类基础自Vertex,所以对象Mark对象的操作使用父类的就好了
迭代器模式篇
迭代器模式简介：
1.迭代器提供了一种 顺序访问聚合对象（集合）中元素的方法，而无需暴露聚合对象（集合）的底层表示和结构细节。
2. 为聚合对象（集合）配置迭代器后，遍历集合元素的任务从集合 转移给了迭代器对象。
3.请问啥叫迭代器模式？
答：针对抽象集合的迭代行为 而采用的设计模式，叫做迭代器模式

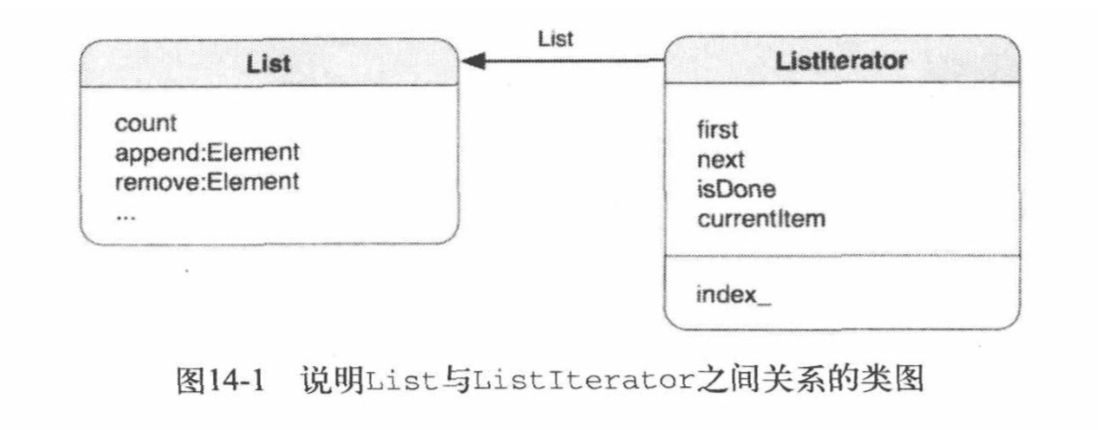

迭代器模式的对象图如下：
简单表示，迭代器持有着聚合对象

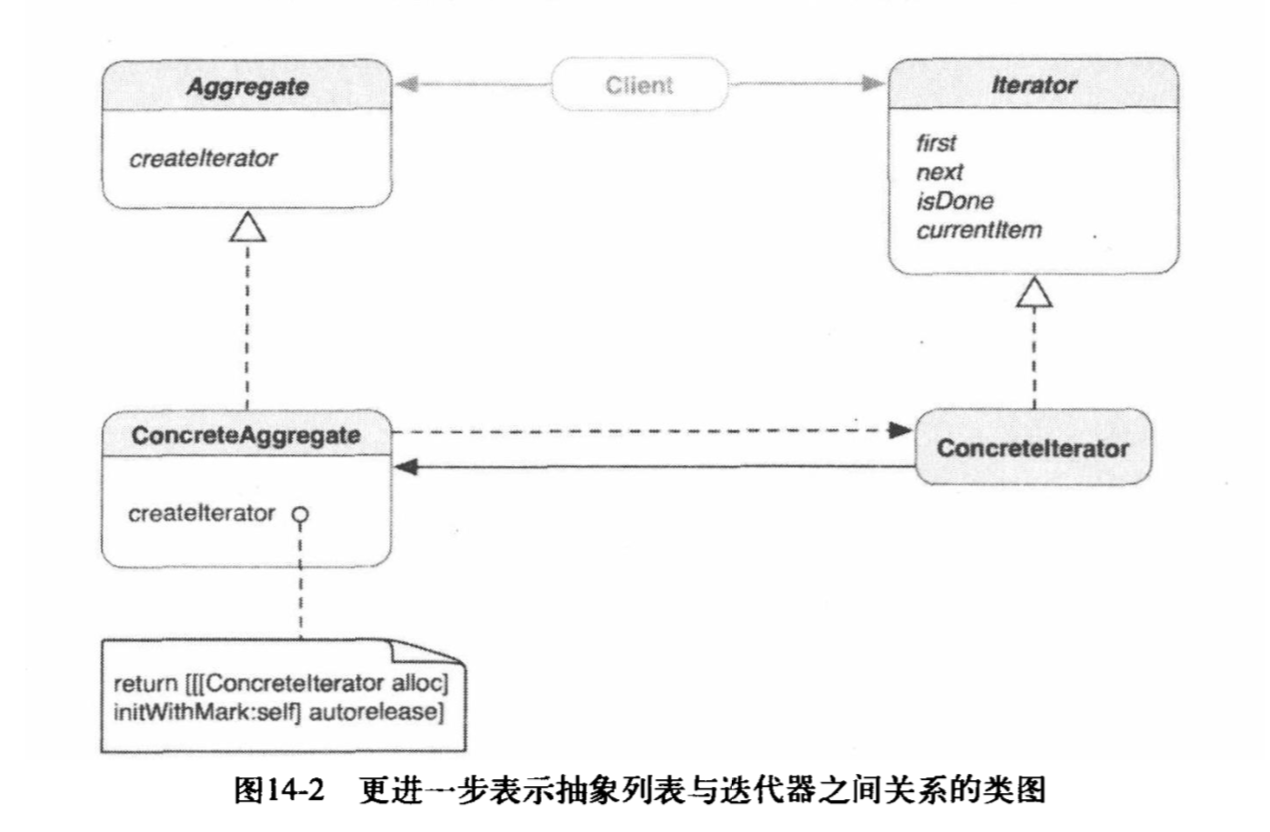

标准表示：
1.抽象聚合体Aggregate中定义了创建迭代器的接口，实例聚合类ConcreteAggregate实现创建迭代器的接口，返回自己类型的迭代器。
2.抽象迭代器Iterator定义了通用迭代方法，实例迭代器ConcreteIterator实现迭代方法接口。
迭代器模式的种类：
1.外部迭代器
由聚合对象直接将自己的迭代器返回给调用者，调用者进行灵活使用，举例如下：
NSEnumerator *enumerator = [self enumerator]; id <Mark> mark; while (mark = [enumerator nextObject]) {
[mark lastChild]
}2.内部迭代器
由聚合体提供一个迭代接口，这个迭代接口中有一个参数，该参数需要传递一个供聚合体内部在遍历时调用的“代码块”。这样在
聚合体内部遍历时，就将每个对象执行传递过来的预先定义好的函数。
举例如下：
self.stroke = [Stroke new];
[self.stroke enumerateMarksUsingBlock:^(id<Mark> mark, BOOL *stop) {
}]
迭代器模式的实际使用例子：
现在继续使用刚才使用举的抽象事物“线段轨迹”
这个抽象例子中包含三种模型：线段，连接点，点。

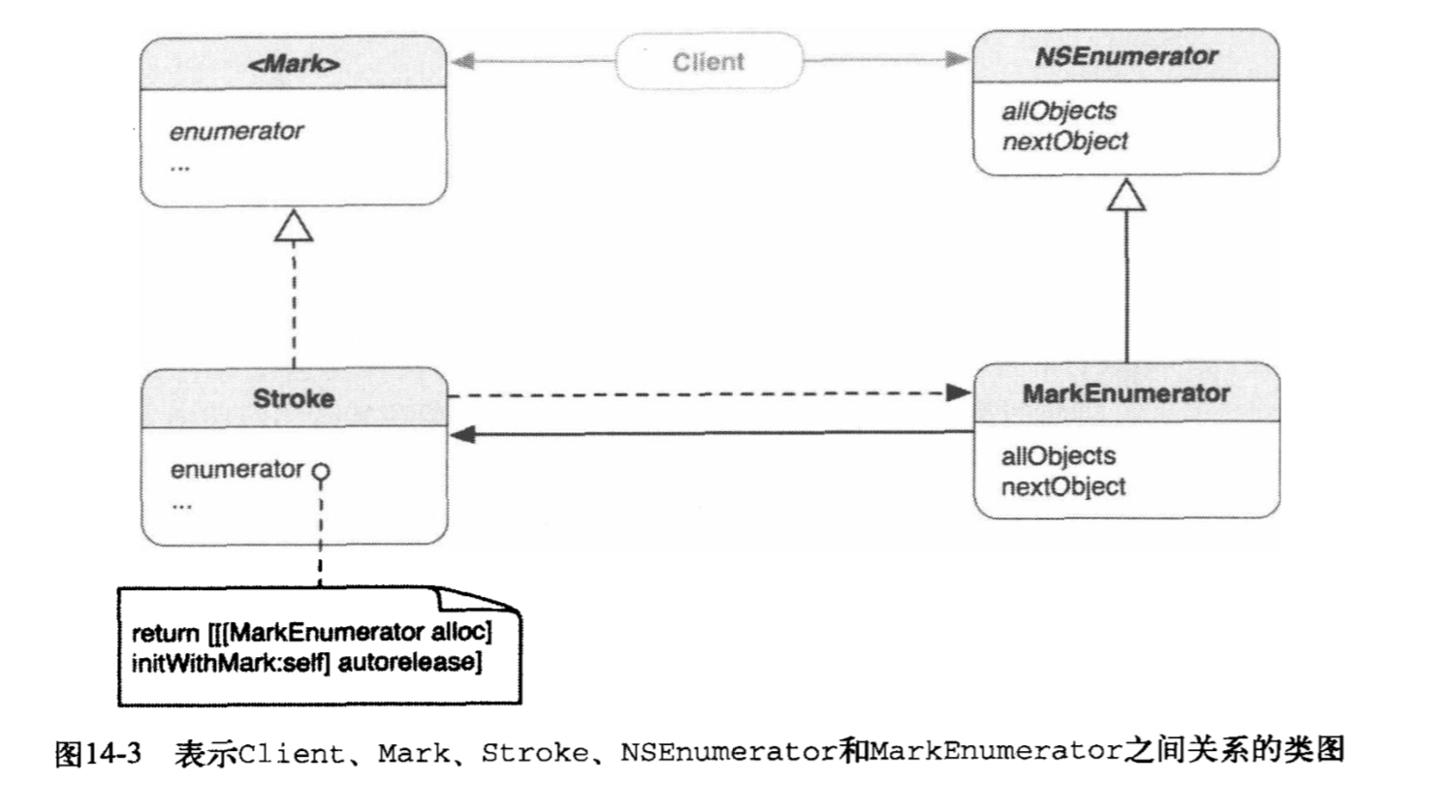

在Mark协议中定义迭代器接口，返回外部迭代器
代码实现如下：
Mark协议接口定义
@protocol Mark <NSObject,NSCopying>@property (nonatomic, strong) UIColor *color; @property (nonatomic, assign) CGSize size; @property (nonatomic, assign) CGPoint location;- (void)addMark:(id<Mark>)mark;- (void)removeMark:(id<Mark>)mark;- (void)removeAllMarks;- (id<Mark>)childAtIndex:(int)index;- (id<Mark>)lastChild;- (NSUInteger)count;- (instancetype)copy;//迭代器- (NSEnumerator *)enumerator;@end;
Stroke类接口实现
@interface Stroke()
@property (nonatomic, strong) NSMutableArray<id<Mark>> *markArray;@end@implementation Stroke@synthesize color,location,size;#pragma mark - 属性操作
- (void)setLocation:(CGPoint)location {}- (CGPoint)location { if (_markArray.count) { return [[_markArray firstObject] location];
} else { return CGPointZero;
}
}#pragma mark - Mark操作
- (NSMutableArray<id<Mark>> *)markArray { if (!_markArray) {
_markArray = @[].mutableCopy;
} return _markArray;
}- (void)addMark:(id<Mark>)mark {
[self.markArray addObject:mark];
}- (void)removeMark:(id<Mark>)mark { //在当前节点中，就从当前节点删除，不在当前节点，就深度查找子节点
if ([_markArray containsObject:mark]) {
[self.markArray removeObject:mark];
} else {
[_markArray makeObjectsPerformSelector:@selector(removeMark:) withObject:mark];
}
}- (void)removeAllMarks {
[self.markArray removeAllObjects];
}- (id<Mark>)childAtIndex:(int)index { if (self.markArray.count == 0) { return nil;
} else { return self.markArray[index];
}
}- (id<Mark>)lastChild { return self.markArray.lastObject;
}- (NSUInteger)count { return self.markArray.count;
}#pragma mark - 迭代器
- (NSEnumerator *)enumerator { return [[ZHFMarkEnumerator alloc] initWithMark:self];
}

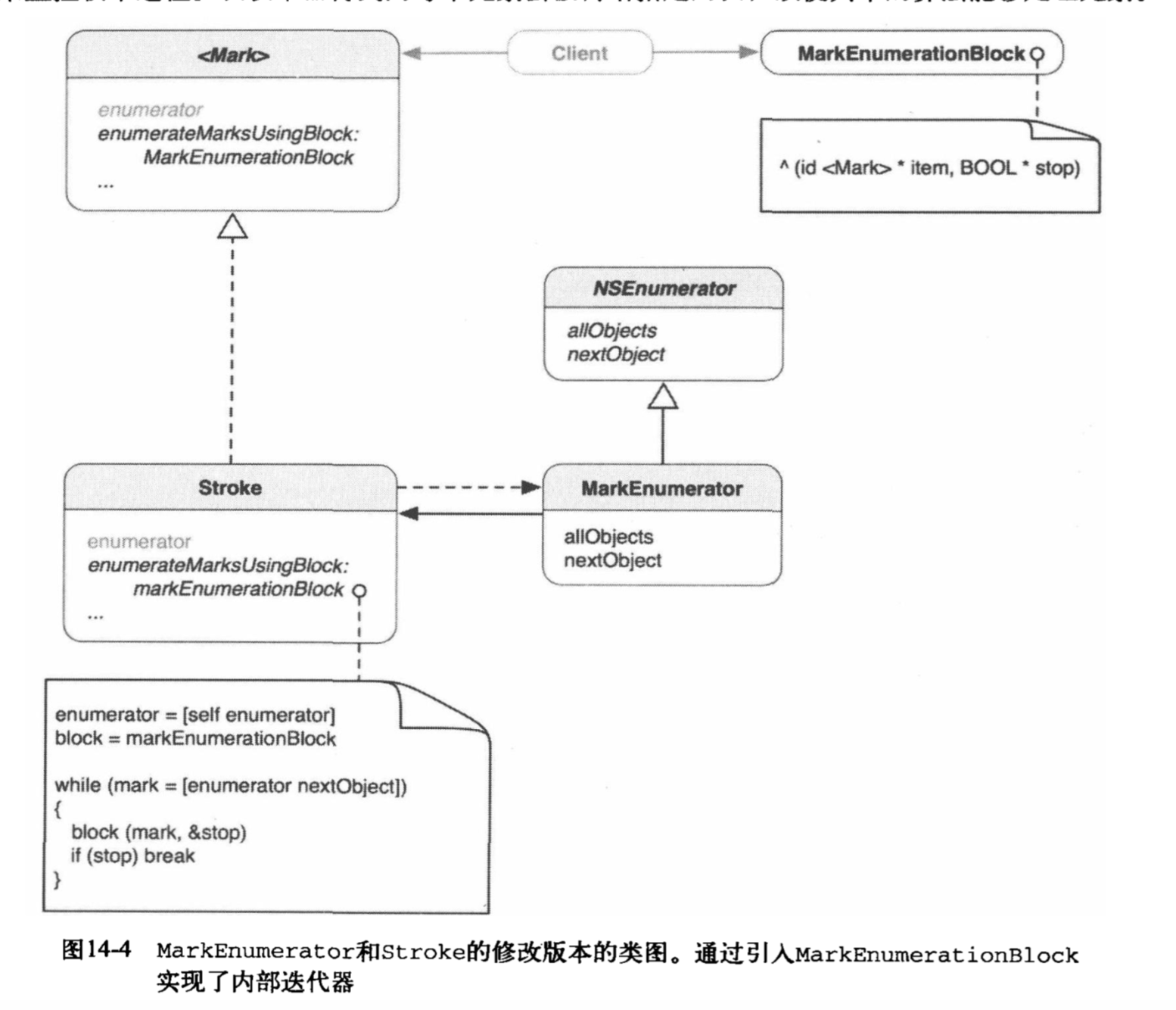

在Mark协议中定义内部迭代器接口：
代码实现如下：
Mark协议接口定义
@protocol Mark <NSObject,NSCopying>@property (nonatomic, strong) UIColor *color; @property (nonatomic, assign) CGSize size; @property (nonatomic, assign) CGPoint location;- (void)addMark:(id<Mark>)mark;- (void)removeMark:(id<Mark>)mark;- (void)removeAllMarks;- (id<Mark>)childAtIndex:(int)index;- (id<Mark>)lastChild;- (NSUInteger)count;- (instancetype)copy;//迭代器- (NSEnumerator *)enumerator;//内部迭代器- (void)enumerateMarksUsingBlock:(void (^) (id <Mark> mark, BOOL *stop))block;@end;
Stroke类接口实现
@interface Stroke()
@property (nonatomic, strong) NSMutableArray<id<Mark>> *markArray;@end@implementation Stroke@synthesize color,location,size;#pragma mark - 属性操作
- (void)setLocation:(CGPoint)location {}- (CGPoint)location { if (_markArray.count) { return [[_markArray firstObject] location];
} else { return CGPointZero;
}
}#pragma mark - Mark操作
- (NSMutableArray<id<Mark>> *)markArray { if (!_markArray) {
_markArray = @[].mutableCopy;
} return _markArray;
}- (void)addMark:(id<Mark>)mark {
[self.markArray addObject:mark];
}- (void)removeMark:(id<Mark>)mark { //在当前节点中，就从当前节点删除，不在当前节点，就深度查找子节点
if ([_markArray containsObject:mark]) {
[self.markArray removeObject:mark];
} else {
[_markArray makeObjectsPerformSelector:@selector(removeMark:) withObject:mark];
}
}- (void)removeAllMarks {
[self.markArray removeAllObjects];
}- (id<Mark>)childAtIndex:(int)index { if (self.markArray.count == 0) { return nil;
} else { return self.markArray[index];
}
}- (id<Mark>)lastChild { return self.markArray.lastObject;
}- (NSUInteger)count { return self.markArray.count;
}#pragma mark - 迭代器
- (NSEnumerator *)enumerator { return [[ZHFMarkEnumerator alloc] initWithMark:self];
}- (void)enumerateMarksUsingBlock:(void (^)(id<Mark>, BOOL *stop))block {
NSEnumerator *enumerator = [self enumerator]; id <Mark> mark;
BOOL *stop = NO; for (id <Mark> mark in enumerator) {
block(mark, &stop); if (stop) { break;
}
}
}
熟练使用设计模式是编写高扩展，高稳定，高复用，三高代码很重要的一项技能。愿你我一同砥砺前行。
完整的项目代码地址如下：
https://github.com/zhfei/Objective-C_Design_Patterns
目前项目还没有完全结束，处于持续完善中...
