为你的XML做个架构

标签：

设计

XML Schema 介绍

项目使用XML格式文件记录实体模型，但是没有注释和提示，很不方便，于是为它做个结构
第一次接触，难免错漏，欢迎指出。文中大部分抄自http://www.w3school.com.cn/schema/index.asp
先看一个相关例子


<?xml version="1.0"?>

<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"

targetNamespace="http://www.w3school.com.cn"

xmlns="http://www.w3school.com.cn"

elementFormDefault="qualified">



<xs:element name="note">

<xs:complexType>

<xs:sequence>

<xs:element name="to" type="xs:string"/>

<xs:element name="from" type="xs:string"/>

<xs:element name="heading" type="xs:string"/>

<xs:element name="body" type="xs:string"/>

</xs:sequence>

</xs:complexType>

</xs:element>



</xs:schema>

XSD - schema 元素


<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"

targetNamespace="http://www.w3school.com.cn"

xmlns="http://www.w3school.com.cn"

elementFormDefault="qualified">

...

...

</xs:schema>

schema元素是每一个 XML Schema 的根元素
下面是schema元素相关属性的解释

xmlns:xs

xmlns:xs="http://www.w3.org/2001/XMLSchema"
显示 schema 中用到的元素和数据类型来自命名空间 http://www.w3.org/2001/XMLSchema。同时它还规定了来自命名空间 http://www.w3.org/2001/XMLSchema 的元素和数据类型应该使用前缀 xs：
xs:schema元素使用了xs:前缀，表明schema元素来自xmlns:xs指定的命名空间。类似C#命名空间，using处引入并使用别名。

targetNamespace

targetNamespace="http://www.w3school.com.cn"
显示被此 schema 定义的元素 (note, to, from, heading, body) 来自命名空间： http://www.w3school.com.cn。
这样其它XML文档需要使用这些元素时，就需要指定http://www.w3school.com.cn这个命名空间，类似xmlns:xs这样，指明前缀，使用的时候加上前缀即可。或者使用xmlns。就像C#开发类的时候，指定当前类所在命名空间。

xmlns

xmlns="http://www.w3school.com.cn"
指出当前XML文档默认的命名空间是 http://www.w3school.com.cn
由于这个XML Schema本身就是XML，所以也可以有个命名空间，而targetNamespace是定义那些元素应该处于什么命名空间。
指定了命名空间，如果直接指定了http://www.w3.org/2001/XMLSchema，当前文档就不需要使用xmlns:xs这样的形式导入命名空间了。

elementFormDefault

elementFormDefault="qualified"
指出任何 XML 实例文档所使用的且在此 schema 中声明过的元素必须被命名空间限定。
大概意思是，你要使用这些元素，必须带上命名空间，否则不给你用。如果声明为unqualified，就是不严格限定，在其他文档随意使用那些元素而无限制。

在 XML 文档中引用 Schema


<?xml version="1.0"?>



<note xmlns="http://www.w3school.com.cn"

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"

xsi:schemaLocation="http://www.w3school.com.cn note.xsd">



<to>George</to>

<from>John</from>

<heading>Reminder</heading>

<body>Don't forget the meeting!</body>

</note>

以上是XML文档中包含XML Schema 的引用，以下是解释

xmlns - 命名空间

xmlns="http://www.w3school.com.cn"
规定了默认命名空间的声明。此声明会告知 schema 验证器，在此 XML 文档中使用的所有元素都被声明于 http://www.w3school.com.cn 这个命名空间。
相当于C#中的包名、命名空间，如果处于同一命名空间，则无需再引入，可直接使用在同一命名空间的元素。

xmlns:xsi - XML Schema 实例命名空间

xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
实例命名空间，声明之后才可以使用schemaLocation属性。
相当于C#中的using+命名空间，这样才可以使用命名空间里面的类。

schemaLocation

xsi:schemaLocation="http://www.w3school.com.cn note.xsd"
该属性可以指定XML schema 来自于哪里。它有两个字值。第一个值是需要使用的命名空间。第二个值是供命名空间使用的 XML schema 的位置。
xsd文件的位置也是可以网络上位置，比如，还可以这样http://www.w3school.com.cn http://127.0.0.1/note.xsd

设计自己的XML Schema

具备上述基础，就可以看得懂一个XML Schema了，先看一个实例，后面再具体讲解
实例链接http://www.w3school.com.cn/schema/schema_example.asp

实例

有一份XML，格式如下


<?xml version="1.0" encoding="utf-8"?>

<Tables Version="9.6.6663.16294" NameSpace="XCode.Membership" ConnName="Membership" Output="" BaseClass="Entity">

<Table Name="User" Description="用户" DbType="SqlServer" RenderGenEntity="true">

<Columns>

<Column Name="ID" DataType="Int32" Identity="True" PrimaryKey="True" Description="编号" />

<Column Name="Name" DataType="String" Master="True" Nullable="False" Description="名称。登录用户名" />

<Column Name="Password" DataType="String" Description="密码" />

<Column Name="DisplayName" DataType="String" Description="昵称" />

</Columns>

<Indexes>

<Index Columns="Name" Unique="True" />

<Index Columns="RoleID" />

</Indexes>

</Table>

<Table Name="Role" Description="角色" RenderGenEntity="true">

<Columns>

<Column Name="ID" DataType="Int32" Identity="True" PrimaryKey="True" Description="编号" />

<Column Name="Name" DataType="String" Master="True" Nullable="False" Description="名称" />

<Column Name="Remark" DataType="String" Description="说明" />

</Columns>

<Indexes>

<Index Columns="Name" Unique="True" />

</Indexes>

</Table>

</Tables>

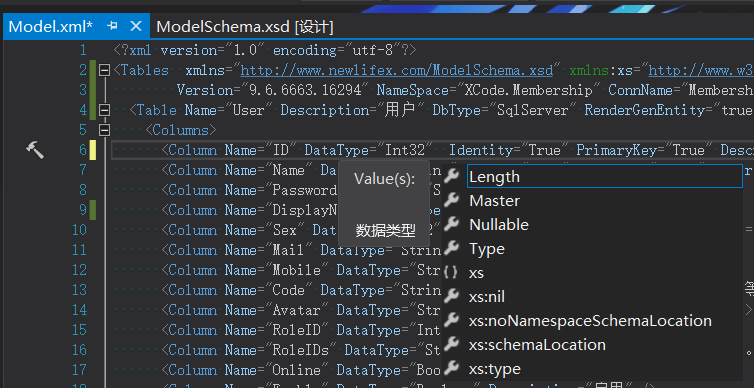

为上述XML设计一份Schema


<?xml version="1.0" encoding="utf-8"?>

<xs:schema id="ModelSchema"

targetNamespace="http://www.newlifex.com/ModelSchema.xsd"

elementFormDefault="qualified"

xmlns="http://www.newlifex.com/ModelSchema.xsd"

xmlns:mstns="http://www.newlifex.com/ModelSchema.xsd"

xmlns:xs="http://www.w3.org/2001/XMLSchema"

>

<xs:annotation>

<xs:documentation xml:lang="zh-cn">

新生命模型XML架构说明

</xs:documentation>

</xs:annotation>



<xs:element name="Tables" type="TablesType"></xs:element>



<xs:complexType name="TablesType">

<xs:sequence>

<xs:element name="Table" type="TableType" maxOccurs="unbounded" ></xs:element>

</xs:sequence>

<xs:attribute name="Version" type="xs:string"></xs:attribute>

<xs:attribute name="NameSpace" type="xs:string"></xs:attribute>

<xs:attribute name="ConnName" type="xs:string"></xs:attribute>

<xs:attribute name="Output" type="xs:string"></xs:attribute>

<xs:attribute name="BaseClass" type="xs:string"></xs:attribute>

</xs:complexType>



<xs:complexType name="TableType">

<xs:annotation>

<xs:documentation xml:lang="zh-cn">

一个Table对应一个数据库表

</xs:documentation>

</xs:annotation>

<xs:sequence>

<xs:element name="Columns" type="ColumnsType"></xs:element>

</xs:sequence>

<xs:attribute name="Name" type="xs:string" use="required"></xs:attribute>

<xs:attribute name="TableName" type="xs:string">

<xs:annotation>

<xs:documentation xml:lang="zh-cn">

数据库表名，为空则默认为Name

</xs:documentation>

</xs:annotation>

</xs:attribute>

<xs:attribute name="Description" type="xs:string">

<xs:annotation>

<xs:documentation xml:lang="zh-cn">

表描述

</xs:documentation>

</xs:annotation>

</xs:attribute>

<xs:attribute name="DbType" type="xs:string"></xs:attribute>

<xs:attribute name="RenderGenEntity" type="xs:string"></xs:attribute>

</xs:complexType>



<xs:complexType name="ColumnsType">

<xs:sequence>

<xs:element name="Column" type="ColumnType" maxOccurs="unbounded"></xs:element>

</xs:sequence>

</xs:complexType>



<xs:complexType name="ColumnType">

<xs:attribute name="Name" type="xs:string"></xs:attribute>

<xs:attribute name="DataType" type="xs:string">

<xs:annotation>

<xs:documentation xml:lang="zh-cn">

数据类型

</xs:documentation>

</xs:annotation>

</xs:attribute>

<xs:attribute name="Identity" type="xs:string"></xs:attribute>

<xs:attribute name="PrimaryKey" type="xs:string"></xs:attribute>

<xs:attribute name="Description" type="xs:string"></xs:attribute>

<xs:attribute name="Type" type="xs:string"></xs:attribute>

<xs:attribute name="Length" type="xs:string"></xs:attribute>

<xs:attribute name="Master" type="xs:string"></xs:attribute>

<xs:attribute name="Nullable" type="xs:string"></xs:attribute>

</xs:complexType>

</xs:schema>
