一、文件与文件系统

1.1 文件是什么

文件是对磁盘的抽象
所谓文件是指一组带标识（标识即为文件名）的、在逻辑上有完整意义的信息项的序列。
信息项：构成文件内容的基本单位（单个字节，或多个字节），各信息项之间具有顺序关系
文件内容的意义：由文件建立者和使用者解释

1.2 如何设计一个文件系统

这里先看文件管理的需求：

从用户角度
文件系统是如何呈现在用户面前：
```
*   一个文件的组织
```
- 如何命名
- 如何保护文件
- 可以实施的操作
从操作系统角度：怎样组织、管理文件
```
*   文件的描述、分类
```
- 文件目录的实现
- 存储空间的管理
- 文件的物理地址
- 磁盘实际运作方式（与设备管理的接口）
- 文件系统的性能

1.3 文件系统

操作系统中统一管理信息资源的一种软件，管理文件的存储、检索、更新，提供安全可靠的共享和保护手段，并且方便用户使用
文件系统要完成哪些任务
1、统一管理磁盘空间，实施磁盘空间的分配与回收
2、实现文件的按名存取：名字空间--映射-->磁盘空间
3、实现文件信息的共享，并提供文件的保护、保密手段
4、向用户提供一个方便使用、易于维护的接口，并向用户提供有关统计信息
5、提高文件系统的性能
6、提供与IO系统的统一接口

1.4 文件的分类

按文件性质和用途分类（UNIX），一般分为普通文件、目录文件、特殊文件（设备文件）、管道文件、套接字

普通文件
即用户自己建立的文件，包含了用户的信息，一般为ASCII或二进制文件
目录文件
管理文件系统的系统文件
特殊文件
字符设备文件：和输入输出有关，用户模仿串行I/O设备，例如终端、打印机、网卡等。
块设备文件：磁盘

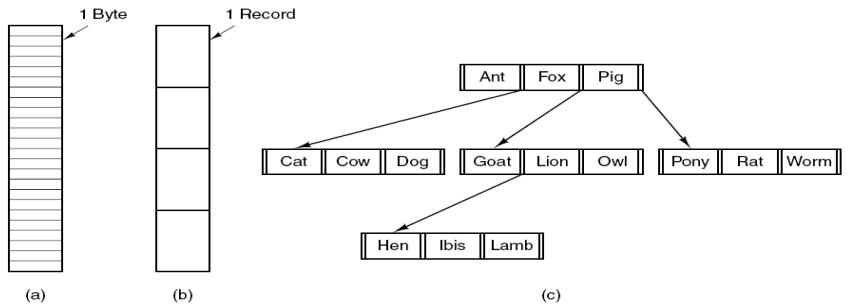

1.5 文件的逻辑结构

无结构的流式文件
对文件内信息不再划分单位，它是依次的一串字符流构成的文件。
有结构的记录式文件
用户把文件内的信息按逻辑上独立的含义划分信息单位，每个单位称为一个逻辑记录（简称记录）。

说明：这里是从用户角度看文件，由用户的访问方式确定，这里给出了三种逻辑结构，还可以组织成堆、顺序、索引、索引顺序、散列等结构。第一种是以字节为单位的流式结构，第二种是一种记录式文件结构，最后一种是树形结构。

1.6 典型的文件逻辑结构与文件存取

流式文件：构成文件的基本单位是字符
文件是有逻辑意义、无结构的一串字符的集合
记录式文件：文件由若干记录组成，可以按记录进行读写、查找等操作。每条记录有其内部结构

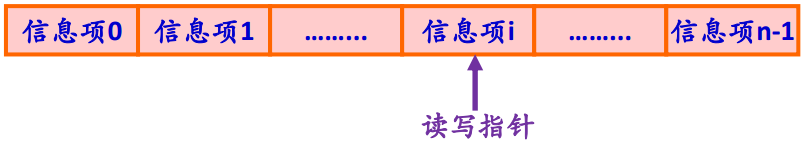

文件的逻辑结构与文件存取之间的关系
顺序存取（访问）
随机存取：提供读写位置（当前位置）。如UNIX的seek操作。

1.7 文件的存储介质

1.7.1 存储介质与物理块

典型的存储介质
磁盘（包括固态盘SSD）、磁带、光盘、U盘、......
物理块（块block、簇cluster）
信息存储、传输、分配的独立单位
存储设备划分为大小相等的物理块，统一编号

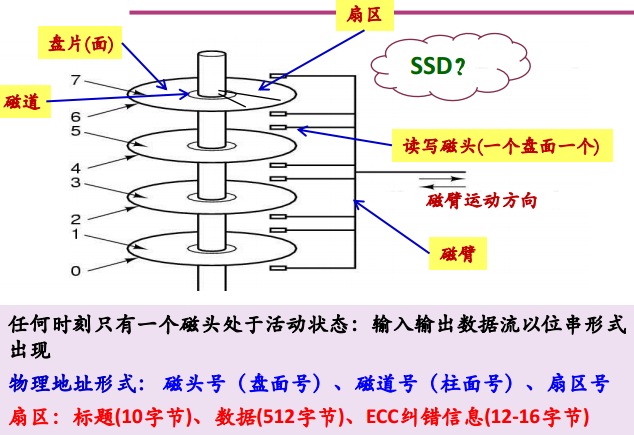

1.7.2 典型的磁盘结构

</div>
</div>
<div class="image-caption">3</div>

</div>

1.7.3 磁盘访问

一次访问磁盘的请求：读写、磁盘地址（设备号、柱面号、磁头号、扇区号），内存地址（源/目）

完成过程由三个动作组成：

寻道（时间）：磁头移动定位到指定磁道
旋转延迟（时间）：等待指定扇区从磁头下旋转经过
数据传输（时间）：数据在磁盘与内存之间的实际传输

1.7.4 磁盘空间管理

位图
用一串二进制位反映磁盘空间中分配使用情况，每个物理块对应一位，分配的物理块为0，否则为1。
申请物理块时，可以在位示图中查找1的位，返回对应的物理块号
归还时，将对应位转置1。
空闲块表
将所有空闲块记录在一个表中，即空闲块表
主要两项内容：起始块号，块数
空闲块链表
把所有空闲块链成一个表
扩展：成组链接法

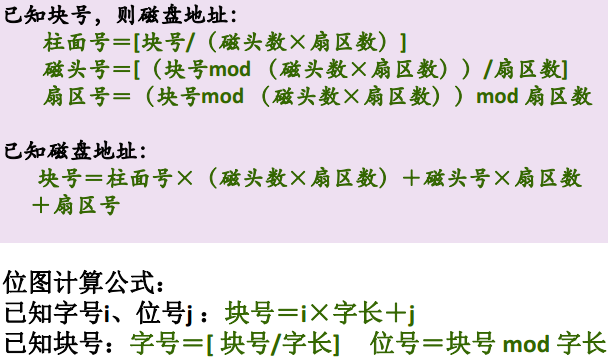

磁盘地址与块号的转换

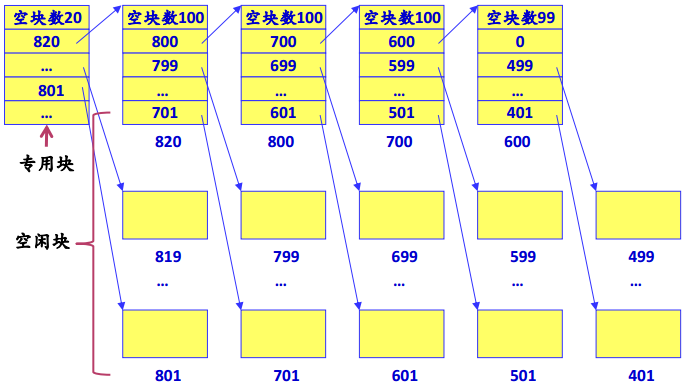

成组链接法设计思想

说明：左上角的是一个专用块，表示一些有用信息，而右边大括号中的都是空闲块。所有空闲块我们分成了若干组，典型的是100块是一组，最后一个空闲组只有99个空闲块。专用块中有20个空闲块号，分别对应右边的空闲块组。每次要使用文件的时候，就从专用块中挑选空闲块，一般从801开始分配。820中的第一块实际上是记录了后面一块800中空闲块的空闲块号和总的空块的数量，后面的以此类推。最后一个组中的0则表示最后一组的标志。

成组链接法：分配算法

分配一个空闲块

查L单元（空闲块数）

当空闲块数 > 1 , i = L + 空闲块数；
从i单元得到一个空闲块号；
把该块分配给申请者；
空闲块数减1
当空闲块数 = 1，取出L + 1单元内容（一组的第一块号或0）；
其值 = 0无空闲块，申请者等待
其值不等于零，把该块内容复制到专用块
该块分配给申请者；

把专用块内容读到内存L 开始的区域。

成组链表法：回收算法

归还一块

查L单元的空闲块数

当空闲块数 < 100空闲块数加一；
j := L + 空闲块数
归还块号填入j单元
当空闲块数 = 100，则把内存中登记的信息写入归还块中；
把归还块号填入L+ 1单元；
将L单元置成1。

二、文件控制块和文件目录

2.1 文件属性

文件控制块（File Control Block：FCB）
为管理文件而设置的数据结构，保存管理文件所需的所有有关信息（文件属性或元数据）
常用属性
文件名，文件号，文件大小，文件地址，创建时间，最后修改时间，最后访问时间，保护，口令，创建者，当前拥有者，文件类型，共享计数，各种标志（只读、隐藏、系统、归档、ASCII/二进制、顺序/随机访问、临时文件、锁）

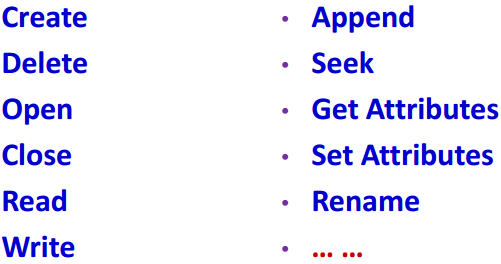

基本文件操作
<div class="image-package">
<div class="image-container" style="max-width: 501px; max-height: 264px; background-color: transparent;">
<div class="image-container-fill" style="padding-bottom: 52.690000000000005%;"></div>

<div class="image-view" data-width="501" data-height="264">
</div>
</div>
<div class="image-caption">6</div>
</div>

文件目录

*   统一管理每个文件的元数据，以支持文件名到文件物理地址的转换

将所有文件的管理信息组织在一起，即构成文件目录

目录文件
将文件目录以文件的形式存放在磁盘上
目录项
```
*   构成文件目录的基本单元
```
- 目录项可以是FCB，目录是文件控制块的有序集合

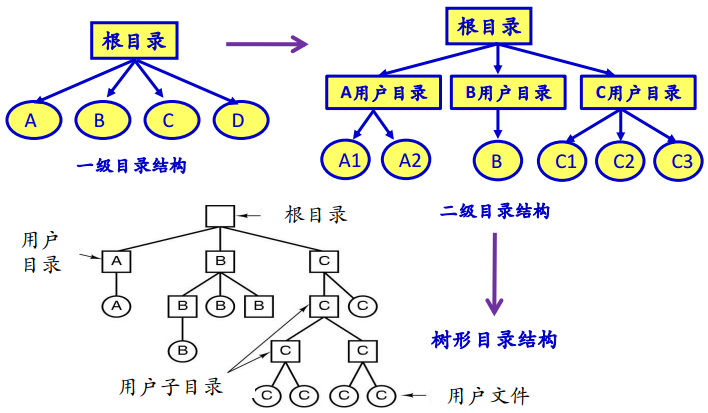

2.3 文件目录结构的演化

说明：最初是以一级目录结构，最后慢慢演化成了树形目录结构。

2.4 与目录相关的概念

路径名
绝对路径名：从根目录开始
相对路径：从当前目录开始
当前目录/工作目录
目录操作
创建目录、删除目录等等

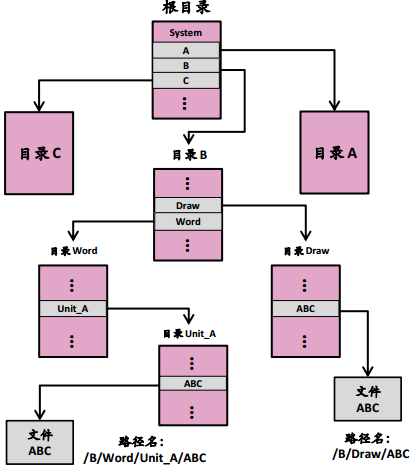

2.4 目录文件之间的关联

三、文件的物理结构

文件在存储介质上的存放方式

主要解决两个问题：

假设一个文件被划分成N块，这N块在磁盘上是怎么存放的？
其地址（块号或簇号）在FCB中是怎样记录的？

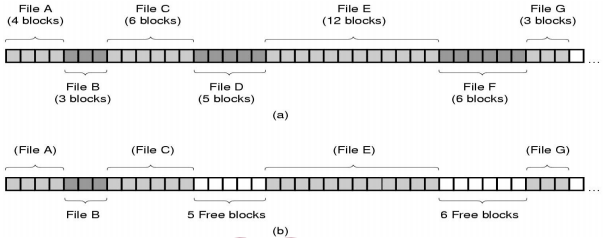

3.1 连续（顺序）结构

文件的信息存放在若干连续的物理块中

在上图a中，存放者多个连续的文件，在b中有些磁盘空间被还回来了。如果有些块太小，可能就不能再利用了。在FCB中我们只需要给出文件块的首地址和块数即可。

优点
简单
支持顺序存取和随机存取
所需的磁盘寻道次数和寻道时间最少
可以同时读入多个块，检索一个块也很容易

缺点

*   文件不能动态增长，因为可能后面的磁盘空间已经被占据了。如果要增长则需要给出预留空间，但是这样就导致了浪费或重新分配和移动的开销。

不利于文件插入和删除
产生外部碎片：可以使用紧缩技术进行整理

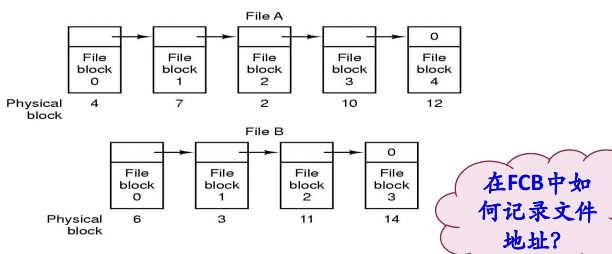

3.2 链接结构

一个文件的信息存放在若干不连续的物理块中，各块之间通过指针连接，前一个物理块指向下一个物理块

说明：在FCB中我们只需要给出第一块的块号即可。

优点

*   提高了磁盘空间的利用率，不存在外部碎片问题

有利于文件插入和删除
有利于文件动态扩充

缺点
```
*   存取速度慢，不适于随机存取
```
- 可靠性问题，如指针出错
- 更多的寻道次数和寻道时间
- 链接指针占用一定的空间

于是我们可以对此种结构进行某种改造：文件分配表FAT

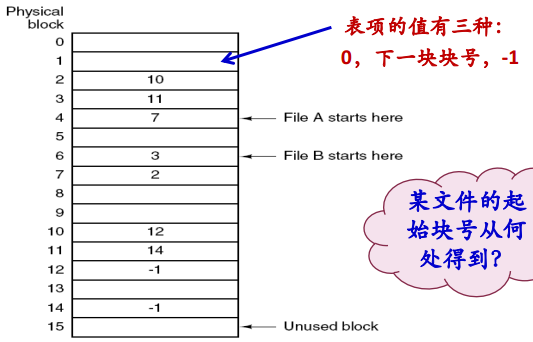

3.3 文件分配表（FAT）

</div>
</div>
<div class="image-caption">11</div>

</div>

说明：是把所有物理块的表指针都几种存放在一张表中，而不是用一个物理块的一部分来存放指针。从图中可以看到文件A的块号是4，而其下一个物理块的表项为7，最后到值为-1则表示结束。那某文件的起始块号从哪里得到？其实起始块号就记录在了FCB中。这种结构一般用在Windows中。在UNIX中一般采用索引结构。

3.4 索引结构

一个文件的信息存放在若干个不连续物理块中
系统为每个文件建立一个专用数据结构：索引表，并将这些物理块的块号存放在该索引中。
索引表就是磁盘块地址数组，其中地i个条目指向文件的第i块。

那索引表应该存放在何处？

这里必须知道每个文件的索引表长度是不一样的，于是不能存放在FCB中，因为FCB是固定大小的。于是我们在FCB中只记录索引表的地址。

</div>
</div>
<div class="image-caption">12</div>

</div>

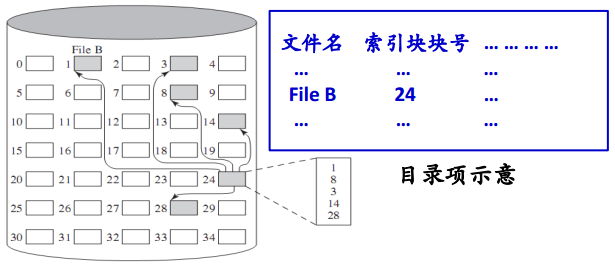

说明：文件B的索引块号是24，索引表是存放在一个物理块中的。索引块中就记录了分配给这个文件的物理块号，可以看到这里我们是可以随机存取的。

优点
保持了链接结构的优点，又解决了其缺点
```
*   既能顺序存取，又能随机存取
```
- 满足了文件动态增长、插入删除的要求
- 能充分利用磁盘空间
缺点
```
*   较多的寻道次数和寻道时间
```
- 索引表本身带来了系统开销，如：内存、磁盘空间、存取时间
组织方式
问题：索引表很大，需要多个物理块存放时怎么办？
```
*   1、链接方式

一个盘块存一个索引表，多个索引表链接起来
```
- 2、多级索引方式
  将文件的索引表地址放在另一个索引表中
- 3、综合模式
  直接索引方式与间接索引方式结合

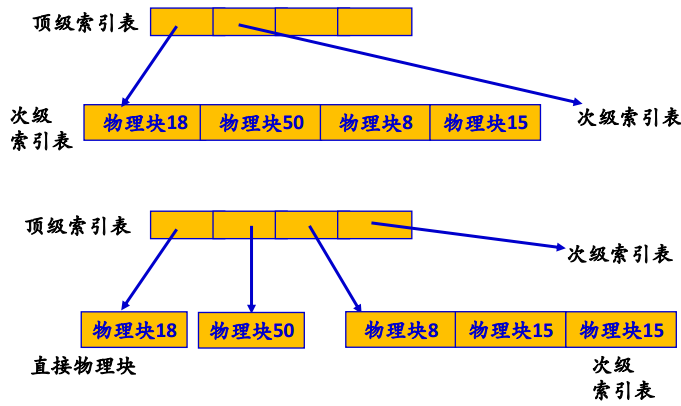

多级索引与综合模式
<div class="image-package">
<div class="image-container" style="max-width: 681px; max-height: 406px;">
<div class="image-container-fill" style="padding-bottom: 59.62%;"></div>

<div class="image-view" data-width="681" data-height="406">
</div>
</div>
<div class="image-caption">13</div>
</div>

说明：图上部分是多级索引模式，此模式中顶级索引表中都记录的是次级索引表地址。而在图下部分则是综合模式，顶级索引表中一部分记录的是直接的物理块，而另一部分是记录的次级索表块地址，即一部分是直接寻址，一部分是间接寻址。

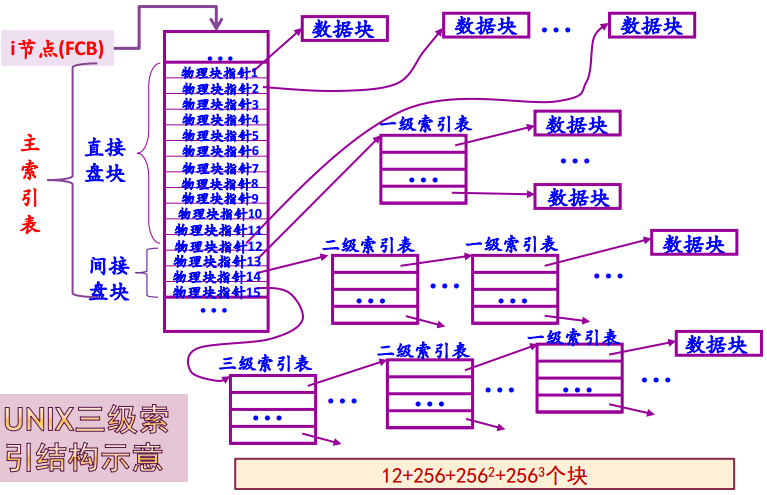

3.5 UNIX的三级索引结构

在UNIX文件系统中采用的是多级索引结构（综合模式）

每个文件的主索引表有15个索引项（FCB中），每项两个字节
前12项直接存放文件的物理块号（直接寻址）
如果文件大于12块，则利用第13项指向一个物理块，在该块中存放的是一级索引表。假设扇区大小为512字节，物理块等于扇区块大小，一级索引表可以存放256个物理块号
对于更大的文件还可以利用第14项和第15项作为二级和三级索引表
问题：采用这种结构，一个文件最大可以达到多少个物理块
<div class="image-package">
<div class="image-container" style="max-width: 700px; max-height: 495px;">
<div class="image-container-fill" style="padding-bottom: 64.53999999999999%;"></div>

<div class="image-view" data-width="767" data-height="495">
</div>
</div>
<div class="image-caption">14</div>
</div>

四、文件系统的实现

4.1 概述

实现文件系统需要考虑磁盘上和内存中的内容布局
磁盘上
如何启动操作系统？
磁盘是怎样管理的？怎样获取磁盘的有关信息？
目录文件在磁盘上怎么存放？普通文件在磁盘上怎么存放？
内存中
当进程使用文件时，操作系统是如何支持的？
文件系统的内存数据结构

4.2 相关术语

磁盘分区
把一个物理磁盘的存储空间划分为几个相互独立的部分，称为分区
文件卷
磁盘上的逻辑分区，由一个或多个物理块组成。
```
*   一个文件卷可以是整个磁盘或部分磁盘或跨盘（`RAID`）
```
- 同一个文件卷使用同一份管理数据进行文件分配和磁盘空闲空间管理，不同的文件卷中的管理数据是相互独立的。
- 一个文件卷上包括文件系统信息、一组文件（用户文件、目录文件）、未分配空间
- 块或簇：一个或多个（2的幂次方）连续的扇区，可寻址数据库
格式化
在一个文件卷上建立文件系统，即建立并初始化用于文件分配和磁盘空闲空间管理的管理数据

4.3 磁盘上的内容

</div>
</div>
<div class="image-caption">15</div>

</div>

引导区
包括了从该卷引导操作系统所需的信息，每个卷（分区）都有一个，通常称为扇区
卷信息
包括该卷的块数、块大小、空闲块数量和指针、空闲FCB数量和指针等等
目录文件

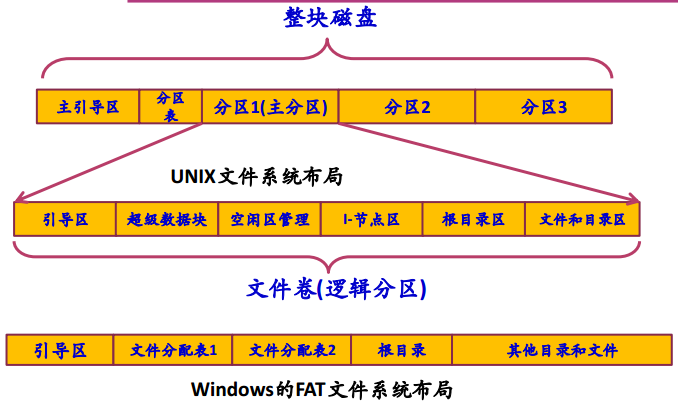

4.4 磁盘上文件系统的布局

</div>
</div>
<div class="image-caption">16</div>

</div>

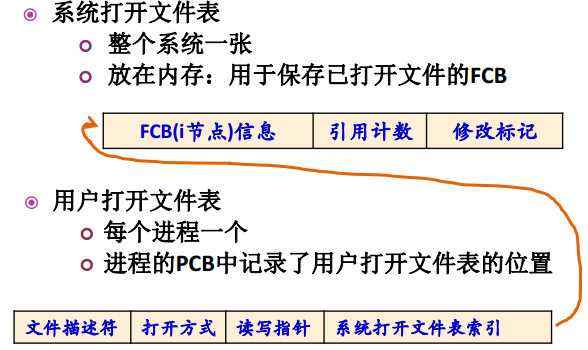

4.5 内存中所需的数据结构（以UNIX为例）

</div>
</div>
<div class="image-caption">17</div>

</div>

五、文件系统实例（UNIX）

5.1 文件目录检索

访问一个文件-->两步骤

目录检索
用户给出文件名-->按文件名查找到目录项/FCB
根据路径名检索：
- 全路径名：从根目录开始
- 相对路径：从当前目录开始
文件寻址
根据目录想/FCB中文件物理地址等信息，计算出文件中任意记录或字符在存储介质上的地址

5.2 目录文件实现时的改进

问题：如何加快目录检索？
一种解决方案

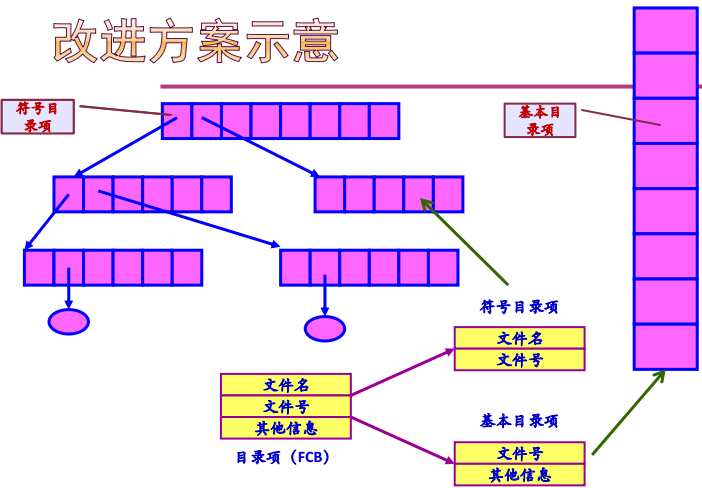

目录项分解法：即把FCB分成两部分
说明：每个方格表示目录文件（由目录项组成），每个椭圆表示普通文件。如何我们采用目录项分解法，于是符号目录项中的内容就特别简单，此时目录项就变成了符号目录项；基本目录项保存在了磁盘的专用区域。
- 符号目录项：文件名，文件号
- 基本目录项：除文件名外的所有字段
  <div class="image-package">
  <div class="image-container" style="max-width: 700px; max-height: 488px;">
  <div class="image-container-fill" style="padding-bottom: 69.52000000000001%;"></div>

  <div class="image-view" data-width="702" data-height="488">
  </div>
  </div>
  <div class="image-caption">18</div>
  </div>
好处
假设一个FCB占48个字节，物理块大小512字节。符号目录项占8字节（文件名6字节，文件号2字节），基本目录项占48-5 = 42字节。
这里给出一个目录文件有128个目录项，在分解前则需要13个物理块，分解后符号目录项占2块，基本目录项占11块。总块数是不变的，但是查找一个文件的平均访问磁盘的次数分解前为(1+13)/2=7次，分解后为(1+2)/2 + 1 = 2.5次。于是就提高了文件检索的速度。

六、UNIX文件系统

FCB= 目录项 +i节点
目录项：文件名 +i节点号
目录文件由目录项构成
i节点：描述文件的相关信息
每个文件由一个目录项、一个i节点和若干磁盘块构成
<div class="image-package">
<div class="image-container" style="max-width: 700px; max-height: 399px;">
<div class="image-container-fill" style="padding-bottom: 55.879999999999995%;"></div>

<div class="image-view" data-width="714" data-height="399">
</div>
</div>
<div class="image-caption">19</div>
</div>

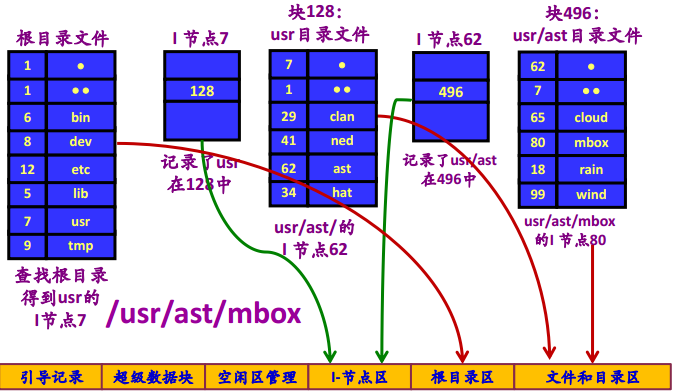

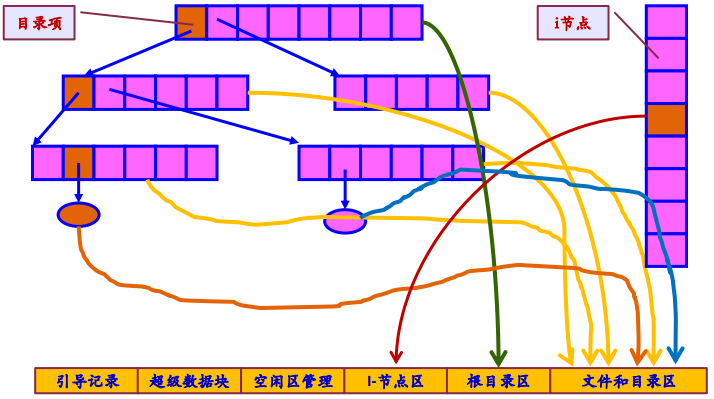

说明：上图是UNIX系统的文件布局。下面看如何查找一个文件

<div class="image-package">

</div>
</div>

说明：要查找的文件为/usr/ast/mbox，根目录文件中一个点表示本目录的目录项，两个点表示父目录的目录项，每个目录项都包含文件名和i节点号。从i节点中可以知道这个文件的第一块存放在128这个位置，于是我们读取usr中的内容，从这个目录中去找ast这个文件，以此类推。
<div data-note-content="" class="show-content">

一、文件系统实例（FAT）

1.1 Windows的FAT16文件系统

簇（块）大小：1、2、4、8、16、32或64扇区
文件系统的数据记录在“引导扇区”中
文件分配表FAT的作用
描述簇的分配状态、标注下一簇的簇号等
FAT表项：2字节（16位）
目录项：32字节
根目录大小固定
<div class="image-package">
<div class="image-container" style="max-width: 700px; max-height: 70px; background-color: transparent;">
<div class="image-container-fill" style="padding-bottom: 8.15%;"></div>

<div class="image-view" data-width="859" data-height="70">
</div>
</div>
<div class="image-caption">1</div>
</div>

1.2 FAT文件系统：主引导记录（Main Boot Record，MBR）

主引导记录
一般放在零号扇区中
<div class="image-package">
<div class="image-container" style="max-width: 700px; max-height: 469px; background-color: transparent;">
<div class="image-container-fill" style="padding-bottom: 55.31%;"></div>

<div class="image-view" data-width="848" data-height="469">
</div>
</div>
<div class="image-caption">2</div>
</div>

1.3 FAT文件系统：分区引导扇区（Dos Boot Record，DBR）

</div>
</div>
<div class="image-caption">3</div>

</div>

说明：这里是以FAT32为例。

1.4 引导扇区（BIOS参数块）

</div>
</div>
<div class="image-caption">4</div>

</div>

说明：这里我们看BIOS参数块，也是以FAT32为例。

1.5 引导扇区（扩展BIOS参数块EBPB）

</div>
</div>
<div class="image-caption">5</div>

</div>

1.6 文件分配表FAT

可以把文件分配表看成是一个整数数组，每个整数代表磁盘分区的一个簇号
状态
未使用、坏簇、系统保留、被文件占用（下一簇簇号）、最后一簇（0xFFFF）
簇号从0开始编号，簇0和簇1是保留的。
<div class="image-package">
<div class="image-container" style="max-width: 452px; max-height: 159px;">
<div class="image-container-fill" style="padding-bottom: 35.18%;"></div>

<div class="image-view" data-width="452" data-height="159">
</div>
</div>
<div class="image-caption">6</div>
</div>

1.7 FAT16目录项

</div>
</div>
<div class="image-caption">7</div>

</div>

说明：在前面讲过，UNIX系统中i节点加上目录项就是FCB，而在FAT文件系统中FCB就等于目录项。32个字节没有用完，没用完的保留。

1.8 FAT32文件系统

在FAT32中，根目录区（BOOT区）不是固定区域、固定大小，而是数据区的一部分，采用与子目录文件相同的管理方式
目录项仍占32字节，但分为各种类型（包括：“.”目录项、“..”目录项、短文件名目录项、长文件名目录项、卷标项（根目录）、已删除目录项（第一字节为0xE5）等）
支持长文件名格式
支持Unicode
不支持高级容错特性，不具有内部安全特性
<div class="image-package">
<div class="image-container" style="max-width: 661px; max-height: 51px;">
<div class="image-container-fill" style="padding-bottom: 7.720000000000001%;"></div>

<div class="image-view" data-width="661" data-height="51">
</div>
</div>
<div class="image-caption">8</div>
</div>

1.9 FAT32目录项

</div>
</div>
<div class="image-caption">9</div>

</div>

说明：这是一个基本的目录项。

1.10 一般长文件名的实现方式

</div>
</div>
<div class="image-caption">10</div>

</div>

说明：左边的实现是目录项的长度不固定。第一个字段给出目录项的长度，然后把固定长度的属性记录在其后，再才是文件名，因为文件名的长度是不一样的，留出足够的空间给文件名。缺点就是一个文件删除时，就留出了一块空间，而这个空间可能不能放下其他文件，这样就会产生碎片。右边的实现是由于文件名的长度不固定，所以我们希望每个目录项的大小是固定的，其中包含了一个指向文件名起始地址的指针，然后是文件的相关属性，所有的文件名都存放在另一个区域（堆）。

1.11 FAT32中长文件名目录项格式

</div>
</div>
<div class="image-caption">11</div>

</div>

说明：其中有三处地方分别记录了文件名。前5个字符（采用的是Unicode编码，则两个字节代表一个字符）保存文件名的前5个字符，于是一共可以保存13个字符。如果一个长文件名目录项不够，则需要用第二个。在第一个字段中第6位来记录是否是最后一个目录项。下面看一个例子，文件名为The quick brown.fox，采用Unicode编码。

</div>
</div>
<div class="image-caption">12</div>

</div>

说明：其实这样一个文件占用了三个目录项。第一个目录项就是短文件名目录项，后面的两个目录项主要保存文件名。再看一个更长的文件名文件例子：

</div>
</div>
<div class="image-caption">13</div>

</div>

说明：这里的文件名更长，需要占用五个目录项。

二、文件操作的实现

这里主要是以UNIX操作系统为例。

2.1 文件操作的实现

创建文件

建立系统与文件的联系，实质是建立文件的FCB

*   在目录中为新文件建立一个目录项（在`UNIX`中还需要`i`节点），根据提供的参数及需要填写相关内容

分配必要的存储空间

打开文件
根据文件名目录中检索，并将该文件的目录项读入内存，建立相应的数据结构，为后续的文件操作做好准备。打开文件后一般会返回一个值，这个值一般叫文件描述符或文件句柄，之后的操作是通过文件描述符来进行的。

2.2 文件操作：建立文件

create（文件名，访问权限）

1、检查参数的合法性
例如：文件名是否符合命名规则；有无重名文件，合法则进行下一步，否则报错返回。
2、申请空闲目录项，并填写相关内容
3、为文件申请磁盘块
4、返回

2.3 文件操作：打开文件

为文件读写做准备：给出文件路径名，获得文件句柄（file handler）或文件描述符（file descripter），需将该文件的目录项读到内存fd = open（文件路径名，打开方式）

1、根据文件路径名查目录，找到目录项（或i节点号）
2、根据文件号查系统打开文件表，看文件是否已被打开，如果是，则共享计数加一，否则，将目录项（或i节点）等信息填入系统打开文件表空表项，共享计数置为一。
3、根据打开方式、共享说明和用户身份检查访问合法性
4、在用户打开文件表中获取一空表项，填写打开方式等，并指向系统打开文件表对应表项，返回信息：fd（文件描述符，是一个非负整数，用于以后读写文件）

2.4 文件操作：指针定位

seek（fd，新指针位置）：系统为每个进程打开的每个文件维护一个读写指针，即相对于文件开头的偏移地址（读写指针指向每次文件读写的开始位置，在每次读写完成后，读写指针按照读写的数据量自动后移相应的数值）

1、由fd查用户打开文件表，找到对应的表项
2、将用户打开文件表中文件读写指针位置设为新指针的位置，供后继读写命令存取该指针处文件内容。

2.5 文件操作：读文件

read（文件描述符，读指针，要读的长度，内存目的地址）

1、根据打开文件时得到的文件描述符，找到相应的文件控制块（目录项），确定读操作的合法性，读操作合法则进行下一步，否则出错处理。
2、将文件的逻辑块号转换为物理块号。根据参数中的读指针、长度与文件控制块中的信息，确定块号、块数、块内位移
3、申请缓冲区
4、启动磁盘I/O操作，把磁盘块中的信息读入缓冲区，再送到指定的内存区（多次读盘）
5、反复执行3、4直至读出所需数量的数据或读至文件尾

三、文件系统的管理

3.1 文件系统的可靠性

可靠性：抵御和预防各种物理性破坏和人为性破坏的能力

块坏问题
备份
通过转储操作，形成文件或文件系统的多个副本。

3.2 文件系统备份

全量转储
定期将所有文件拷贝到后援存储器
增量转储
只转储修改过的文件，即两次备份之间的修改。减少系统开销。
物理转储
从磁盘第零块开始，将所有磁盘块按序输出到磁带
逻辑转储
从一个或几个指定目录开始，递归地转储子给定日期后所有更改的文件和目录

3.3 文件系统一致性

问题的产生：
磁盘块-->内存-->写回磁盘块
若在写回之前，系统崩溃，则文件系统出现不一致
解决方案
设计一个使用程序，当系统再次启动时，运行该程序，检查磁盘块和目录系统

3.4 磁盘块的一致性检查

</div>
</div>
<div class="image-caption">14</div>

</div>

说明：：一致性检查时，检查所有的文件和空闲块，检查完之后可能会出现四种结果。第一种是一个一致性的结果，即某个磁盘块要么分配给了某个文件，要么在空闲块中。第二种结果是在空闲块中找不到，但是也没有分配给某个文件，于是我们通过在空闲块表中将磁块标记为一来解决。第三种结果是某个磁盘块在空闲块表中出现了两次，同样是不合理的，对这一位进行修改。最后一种结果是在两个文件中出现，这种情况较为复杂，我们应该在空闲块中找一个，然后将其中一个磁盘块内容拷贝到这个空闲块中，然后将使用块表中的这一位减一。

3.5 文件系统的写入策略

对某些文件做出了修改，那么什么时候将修改后的内容写入到文件中。这里需要考虑文件系统一致性和速度。下面有几种写入策略

通写（write-through）
内存中的修改立即写到磁盘。缺点是速度性能差，如FAT文件系统。
延迟写（lazy-write）
利用回写（write back）缓存的方法得到高速。其缺点就是可恢复性较差，可能会导致信息丢失
可恢复写（tansaction log）
采用事务日志来实现文件系统的写入，既考虑安全性，又考虑速度性能，如NTFS

四、文件系统的安全性

这里我们讨论如何确保未经授权的用户不能存取某些文件？

4.1 文件保护机制

用于提供安全性、特定的操作系统机制
对拥有权限的用户，应该让其进行相应的操作，否则，应禁止
防止其他用户冒充对文件进行操作

于是在实现的时候需要考虑用户身份验证和访问控制。对于用户身份我们可以采用比如密码、口令等方式。

4.2 文件的访问控制

有不同的访问控制手段，比如主动控制（使用访问控制表）和能力表（使用权限表）。

主动控制
每个文件一个
记录用户ID和访问权限
用户可以是一组用户
文件可以是一组文件
能力表
每个用户一个
记录文件名及访问权限
用户可以是一组用户
文件可以是一组文件

4.3 UNIX的文件访问控制

采用文件的二级存取控制，审查用户的身份、审查操作的合法性

第一级：对访问者身份的识别
对用户分类：
```
*   文件主（`owner`）
```
- 文件主的同组用户（group）
- 其他用户（other）
第二级：对操作权限的识别
对操作分类：
```
*   读操作（`r`）
```
- 写操作（w）
- 执行操作（x）
- 不能执行任何操作（-）

五、文件系统的性能

5.1 文件系统的性能问题

磁盘服务：速度成为系统性能的主要瓶颈之一。因此，在设计文件系统时应尽可能减少磁盘访问次数
提高文件系统性能的方法：
目录项（FCB）分解、当前目录、磁盘碎片整理、块高速缓存、磁盘调度、提前读取、合理分配磁盘空间、信息的优化分布、RAID技术等等

5.2 提高文件系统性能：块高速缓存（BLOCK CACHE）

又称为文件缓存、磁盘高速缓存、缓冲区高速缓存。是指在内存中为磁盘块设置的一个缓冲区，保存了磁盘中某些块的副本。当对文件系统进行操作的时候：

检查所有的读请求，看所需块是否在块高速缓冲中
如果在，则可直接进行读操作；否则，先将数据块读入块高速缓存，再拷贝到所需的地方。
由于访问的局部性原理，当一数据块被读入块高速缓存以满足一个I/O请求时，和可能将来还会再次访问到这一数据块。

5.3 如何实现块高速缓存

块高速缓存的组织方式
<div class="image-package">
<div class="image-container" style="max-width: 639px; max-height: 221px;">
<div class="image-container-fill" style="padding-bottom: 34.589999999999996%;"></div>

<div class="image-view" data-width="639" data-height="221">
</div>
</div>
<div class="image-caption">1</div>
</div>

说明：在块高速缓存中有若干个数据块，首先将这些块使用一个双向链表组织起来，当要访问这个链的时候就将其从此链中拿出来，然后挂接到链尾，而我们对于某个文件使用的块要检查其是否在高速缓存中，所以这里又使用块号进行散列以提高检查速度。

块高速缓存的置换问题（修改LRU）
因为此缓存的空间肯定是不会很大的，所以当其满时我们需要对其进行置换。对于以后可能会再次使用的块我们将其放在链尾，而对于使用概率很小的块可能就需要将其剔除。
块高速缓存的写入策略
在文件系统中，我们需要考虑该块是否会影响文件系统的一致性。这里如前面所讲，不同的操作系统采用了不同的一致性解决方案。
提前读取
```
*   思路：每次访问磁盘，多读入一些磁盘块
```
- 依据：程序执行的空间局部性原理
- 开销：较小（只有数据传输时间）
- 具有针对性

5.4 Windows的文件访问方式

一般有下面三种方式：

不使用文件缓存
```
*   普通方式
```
- 通过Windows提供的FlushFileBuffer函数实现
使用文件缓存（块高速缓存）
```
*   预读取。每次读取的块大小、缓冲区大小、置换方式
```
- 写回。写回时机选择、一致性问题

异步模式

*   不再等待磁盘操作的完成。

使处理器和I/O并发工作

用户对磁盘的访问通过访问文件缓存来实现：

由Windows的Cache Manager实现对缓存的控制
```
*   读取数据的时候预取
```
- 在Cache满时，根据LRU原则清除缓存的内容
- 定期更新磁盘内容使其与Cache一致（每秒）

write-back机制

*   在用户要对磁盘写数据时，只更改`Cache`中的内容，由`Cache Manager`决定何时将更新反映到磁盘

5.5 提高文件系统性能：合理分配磁盘空间

分配磁盘块时，把有可能顺序存取的块放在一起（尽量分配在同一柱面上，从而减少磁盘臂的移动次数和距离）

说明：我们读取文件系统时，每次都要先找到i节点区，然后再去找到文件位置，如果i节点区在最外道，而相关文件在最里道，则在读取的时候磁臂就需要不断的移动，这样显示效率低下。一种解决方案如(a)，我们将i节点区和相关文件放在距离较近的磁道上；另一种是如(b)，首先将磁道分成了若干组，然后将i节点区也划分成若干部分，每一组磁道都有一个i节点区，而每个文件都和其i节点区在同一组，这样磁臂也不需要很大的移动。

5.6 提高文件系统性能：磁盘调度(重点)

当有多个访盘请求等待时，采用一定的策略，对这些请求的服务顺序调整安排，从而降低平均磁盘服务时间，达到公平、高效的目的。

公平
一个IO请求在有限时间内满足
高效
减少设备机械运动带来的时间开销

一次访盘时间 = 寻道时间 + 旋转延迟时间 + 传输时间

减少寻道时间
减少延迟时间

5.7 磁盘调度算法(重点)

例子：假设磁盘访问序列：98、183、37、122、14、124、65、67，这些数字表示柱面号或磁道号。读写头起始位置为53。请计算磁头服务序列和磁头移动总距离（道数）。下面使用几种算法进行计算：

1、先来先服务（FCFS）
按访问请求到达的先后次序服务
```
*   优点：简单、公平
```
磁道服务序列和访问序列一致，磁头移动总距离为640，平均80。
- 缺点：效率不高，相邻两次请求可能会造成最内到最外的柱面寻道，使磁头反复移动，增加了服务时间，对机械也不利。
2、最短寻道时间优先（Shortest Seek Time First）(重点)
用于磁盘
优先选择距当前磁头最近的访问请求进行服务，主要考虑寻道优先。
- 优点
  改善了磁盘平均服务时间
- 缺点
  造成某些访问请求长期等待而得不到服务
3、扫描算法（SCAN电梯算法）(重点)
当设备无访问请求时，磁头不动；当有访问请求时，磁头按一个方向移动，在移动过程中遇到的访问请求进行服务，然后判断该方向上是否有访问请求，如果有则继续扫描；否则改变移动方向，并为经过的访问请求服务，如此反复。其实是一种对距离和方向的折中算法。
4、单向扫描算法（C-SCAN）
这是对扫描算法的一种改进。
```
*   总是从零号柱面开始向里扫描
```
- 按柱面（磁道）位置选择访问者
- 移动臂到达最后一个柱面后，立即带动读写磁头快速返回到零号柱面
- 返回时不为任何的等待访问者服务
- 返回后可再次进行扫描

主要的目的是减少了新请求的最大延迟。

5、N-step-SCAN策略
- 把磁道请求队列分成长度为N的子队列，每一次用SCAN处理一个子队列
- 在处理某一个队列时，新请求添加到其他子队列中
- 如果最后剩下请求数小于N，则它们全部都将在下一次扫描时处理
- N值比较大时，其性能接近SCAN；当N = 1时，即FIFO

主要是为了解决磁头臂的粘性问题。

6、FSCAN策略
- 使用两个子队列
- 扫描开始时，所有请求都在一个队列中，而另一个队列为空
- 扫描过程中，所有新到的请求都放入另一个队列中
- 对新请求的服务延迟到处理完所有老请求之后

主要是为了解决磁头臂的粘性问题。本算法及以上都是对磁臂移动的优化算法。

7、旋转调度算法
根据延迟时间来决定执行次序的调度。一般有三种情况：
- 对于前两种情况：总是让首先到达读写磁头位置下的扇区先进行传送操作
- 若干等待访问请求访问同一磁头上的不同扇区
- 若干等待访问请求访问不同磁头上的不同扇区
- 若干等待访问请求访问不同磁头上的相同扇区
  解决方案：
- 对于第三种情况：这些扇区同时到达读写磁头位置下，可任意选择一个读写磁头进行传送操作

5.8 提高文件系统性能：信息优化分布

记录在磁道上的排列方式也会影响输入输出操作的时间。

</div>
</div>
<div class="image-caption">7</div>

</div>

说明：如果信息是按左边那样分布的，那么如果首先读到1号记录，然后花5ms处理，但是此时磁盘已经转到了4号记录，于是如果我们要处理2号记录，则必须将4、5、6、7、8都旋转过去之后才能处理2号记录；而如果信息是按右边那样分布的，当处理完1号记录，而此时磁盘也刚好旋转到了2号记录处，这样就能极大的提高文件系统的性能。

5.9 提高文件系统性能：记录的成组与分解

记录的成组
把若干个逻辑记录合成一组存放在一块的工作
进行成组操作时必须使用内存缓冲区，缓冲区的长度等于逻辑记录长度乘以成组的块因子（成组的长度）。
成组的目的：提高了存储空间的利用率；减少了启动外设的次数，提高系统的工作效率。
记录的分解
从一组逻辑记录中把一个逻辑记录分离出来

典型的例子就是目录文件的存储。

5.10 提高文件系统性能：RAID技术

起始就是独立磁盘冗余阵列（Redundant Arrays of Independent Disks），就是将多块磁盘按照一定要求构成一个独立的存储设备。目的就是提高可靠性和性能。在实现时，需要考虑存储系统的速度、容量、容错、数据灾难发生后的数据恢复。

数据是如何组织的
```
*   通过把多个磁盘组织在一起，作为一个逻辑卷提供磁盘跨越功能
```
- 通过把数据分成多个数据块，并行写入/读出多个磁盘，以提高数据传输率（数据分条stripe）
- 通过镜像或校验操作，提供容错能力（冗余信息的保存）
- 最简单的组织方式是镜像，最复杂的是块交错校验。
例1：RAID 0 - 条带化
```
*   数据分布在阵列的所有磁盘上
```
<div class="image-package">
<div class="image-container" style="max-width: 519px; max-height: 228px;">
<div class="image-container-fill" style="padding-bottom: 43.93%;"></div>

<div class="image-view" data-width="519" data-height="228">
</div>
</div>
<div class="image-caption">8</div>
</div>
- 有数据请求时，同时多个磁盘并行操作
- 充分利用总线宽带，数据吞吐率提高，驱动器负载均衡

这种方式没有冗余信息保存，即无差错控制，性能是最佳的。

例2：RAID 1-镜像
```
*   最大限度保证数据安全和可恢复性
```
数据的安全性是最好的，但是磁盘利用率较低。
- 所有数据同时存在与两块磁盘的相同位置
- 磁盘利用率为50%
  <div class="image-package">
  <div class="image-container" style="max-width: 592px; max-height: 133px;">
  <div class="image-container-fill" style="padding-bottom: 22.470000000000002%;"></div>

  <div class="image-view" data-width="592" data-height="133">
  </div>
  </div>
  <div class="image-caption">9</div>
  </div>
例3：RAID 4-交错块奇偶校验
```
*   带奇偶校验
```
<div class="image-package">
<div class="image-container" style="max-width: 527px; max-height: 168px;">
<div class="image-container-fill" style="padding-bottom: 31.879999999999995%;"></div>

<div class="image-view" data-width="527" data-height="168">
</div>
</div>
<div class="image-caption">10</div>
</div>
- 以数据块为单位

数据保存在前四块盘上，而校验信息保存在第五块盘上。

作者：芥末无疆sss
链接：https://www.jianshu.com/p/2fe7fb4ed98e
來源：简书
简书著作权归作者所有，任何形式的转载都请联系作者获得授权并注明出处。

点击查看更多内容

1人点赞

共同学习，写下你的评论

评论加载中...

作者其他优质文章

正在加载中

慕沐林林

手记

篇

粉丝

获赞与收藏

116

关注作者，订阅最新文章

阅读免费教程

今天注册有机会得

100积分直接送

付费专栏免费学

大额优惠券免费领

立即参与放弃机会

热搜

最近搜索清空

操作系统之文件管理

一、文件与文件系统

1.1 文件是什么

1.2 如何设计一个文件系统

1.3 文件系统

1.4 文件的分类

1.5 文件的逻辑结构

1.6 典型的文件逻辑结构与文件存取

1.7 文件的存储介质

1.7.1 存储介质与物理块

1.7.2 典型的磁盘结构

1.7.3 磁盘访问

1.7.4 磁盘空间管理

二、文件控制块和文件目录

2.1 文件属性

2.2 文件目录、目录项与目录文件

2.3 文件目录结构的演化

2.4 与目录相关的概念

2.4 目录文件之间的关联

三、文件的物理结构

3.1 连续（顺序）结构

3.2 链接结构

3.3 文件分配表（FAT）

3.4 索引结构

3.5 UNIX的三级索引结构

四、文件系统的实现

4.1 概述

4.2 相关术语

4.3 磁盘上的内容

4.4 磁盘上文件系统的布局

4.5 内存中所需的数据结构（以UNIX为例）

五、文件系统实例（UNIX）

5.1 文件目录检索

5.2 目录文件实现时的改进

六、UNIX文件系统

一、文件系统实例（FAT）

1.1 Windows的FAT16文件系统

1.2 FAT文件系统：主引导记录（Main Boot Record，MBR）

1.3 FAT文件系统：分区引导扇区（Dos Boot Record，DBR）

1.4 引导扇区（BIOS参数块）

1.5 引导扇区（扩展BIOS参数块EBPB）

1.6 文件分配表FAT

1.7 FAT16目录项

1.8 FAT32文件系统

1.9 FAT32目录项

1.10 一般长文件名的实现方式

1.11 FAT32中长文件名目录项格式

二、文件操作的实现

2.1 文件操作的实现

2.2 文件操作：建立文件

2.3 文件操作：打开文件

2.4 文件操作：指针定位

2.5 文件操作：读文件

三、文件系统的管理

3.1 文件系统的可靠性

3.2 文件系统备份

3.3 文件系统一致性

3.4 磁盘块的一致性检查

3.5 文件系统的写入策略

四、文件系统的安全性

4.1 文件保护机制

4.2 文件的访问控制

4.3 UNIX的文件访问控制

五、文件系统的性能

5.1 文件系统的性能问题

5.2 提高文件系统性能：块高速缓存（BLOCK CACHE）

5.3 如何实现块高速缓存

5.4 Windows的文件访问方式

5.5 提高文件系统性能：合理分配磁盘空间

5.6 提高文件系统性能：磁盘调度(重点)

5.7 磁盘调度算法(重点)

5.8 提高文件系统性能：信息优化分布

5.9 提高文件系统性能：记录的成组与分解

5.10 提高文件系统性能：RAID技术

相关文章推荐

阅读免费教程
