1 概述
通过Android Camera拍摄预览中设置setPreviewCallback实现onPreviewFrame接口，实时截取每一帧视频流数据
2 知识点
① Android Camera使用： 参考 Refs/Related 0-4

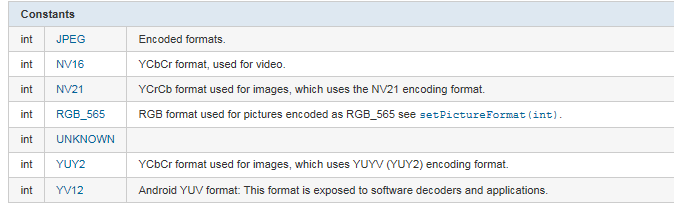

Camera 支持格式

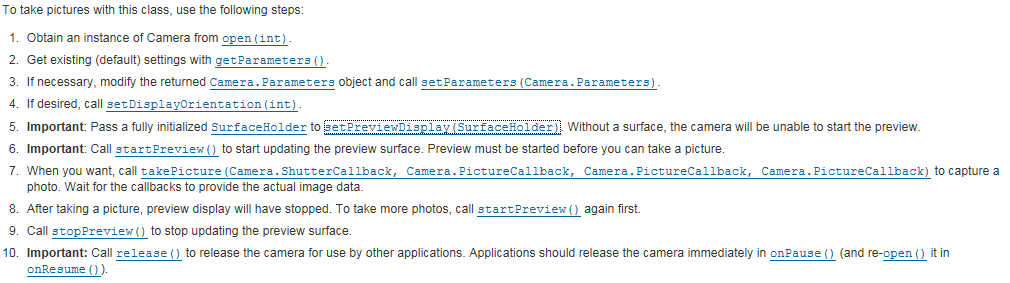

拍照流程
② Android SurfaceView使用： 参考 Refs/Related 5-10
③ Camera权限
3 核心源码
① SurfaceView相关
// 定义对象 private SurfaceView mSurfaceview = null; // SurfaceView对象：(视图组件)视频显示 private SurfaceHolder mSurfaceHolder = null; // SurfaceHolder对象：(抽象接口)SurfaceView支持类 private Camera mCamera =null; // Camera对象，相机预览
// InitSurfaceView
private void initSurfaceView()
{
mSurfaceview = (SurfaceView) this.findViewById(R.id.Surfaceview);
mSurfaceHolder = mSurfaceview.getHolder(); // 绑定SurfaceView，取得SurfaceHolder对象
mSurfaceHolder.addCallback(mainActivity.this); // SurfaceHolder加入回调接口
// mSurfaceHolder.setFixedSize(176, 144); // 预览大小設置
mSurfaceHolder.setType(SurfaceHolder.SURFACE_TYPE_PUSH_BUFFERS);// 設置顯示器類型，setType必须设置
}② 主Activity实现SurfaceHolder.Callback接口，编写回调函数
/*【SurfaceHolder.Callback 回调函数】*/
public void surfaceCreated(SurfaceHolder holder)
// SurfaceView启动时/初次实例化，预览界面被创建时，该方法被调用。
{
// TODO Auto-generated method stub
mCamera = Camera.open();// 开启摄像头（2.3版本后支持多摄像头,需传入参数）
try
{
Log.i(TAG, "SurfaceHolder.Callback：surface Created");
mCamera.setPreviewDisplay(mSurfaceHolder);//set the surface to be used for live preview
} catch (Exception ex)
{
if(null != mCamera)
{
mCamera.release();
mCamera = null;
}
Log.i(TAG+"initCamera", ex.getMessage());
}
}
public void surfaceChanged(SurfaceHolder holder, int format, int width, int height)
// 当SurfaceView/预览界面的格式和大小发生改变时，该方法被调用
{
// TODO Auto-generated method stub
Log.i(TAG, "SurfaceHolder.Callback：Surface Changed");
//mPreviewHeight = height;
//mPreviewWidth = width;
initCamera();
}
public void surfaceDestroyed(SurfaceHolder holder)
// SurfaceView销毁时，该方法被调用
{
// TODO Auto-generated method stub
Log.i(TAG, "SurfaceHolder.Callback：Surface Destroyed");
if(null != mCamera)
{
mCamera.setPreviewCallback(null); //！！这个必须在前，不然退出出错
mCamera.stopPreview();
bIfPreview = false;
mCamera.release();
mCamera = null;
}
}
核心子函数: 相机预览
1 /*【2】【相机预览】*/
2 private void initCamera()//surfaceChanged中调用
3 {
4 Log.i(TAG, "going into initCamera");
5 if (bIfPreview)
6 {
7 mCamera.stopPreview();//stopCamera();
8 }
9 if(null != mCamera)
10 {
11 try
12 {
13 /* Camera Service settings*/
14 Camera.Parameters parameters = mCamera.getParameters();
15 // parameters.setFlashMode("off"); // 无闪光灯
16 parameters.setPictureFormat(PixelFormat.JPEG); //Sets the image format for picture 设定相片格式为JPEG，默认为NV21
17 parameters.setPreviewFormat(PixelFormat.YCbCr_420_SP); //Sets the image format for preview picture，默认为NV21
18 /*【ImageFormat】JPEG/NV16(YCrCb format，used for Video)/NV21(YCrCb format，used for Image)/RGB_565/YUY2/YU12*/
19
20 // 【调试】获取caera支持的PictrueSize，看看能否设置？？
21 List<Size> pictureSizes = mCamera.getParameters().getSupportedPictureSizes();
22 List<Size> previewSizes = mCamera.getParameters().getSupportedPreviewSizes();
23 List<Integer> previewFormats = mCamera.getParameters().getSupportedPreviewFormats();
24 List<Integer> previewFrameRates = mCamera.getParameters().getSupportedPreviewFrameRates();
25 Log.i(TAG+"initCamera", "cyy support parameters is ");
26 Size psize = null;
27 for (int i = 0; i < pictureSizes.size(); i++)
28 {
29 psize = pictureSizes.get(i);
30 Log.i(TAG+"initCamera", "PictrueSize,width: " + psize.width + " height" + psize.height);
31 }
32 for (int i = 0; i < previewSizes.size(); i++)
33 {
34 psize = previewSizes.get(i);
35 Log.i(TAG+"initCamera", "PreviewSize,width: " + psize.width + " height" + psize.height);
36 }
37 Integer pf = null;
38 for (int i = 0; i < previewFormats.size(); i++)
39 {
40 pf = previewFormats.get(i);
41 Log.i(TAG+"initCamera", "previewformates:" + pf);
42 }
43
44 // 设置拍照和预览图片大小
45 parameters.setPictureSize(640, 480); //指定拍照图片的大小
46 parameters.setPreviewSize(mPreviewWidth, mPreviewHeight); // 指定preview的大小
47 //这两个属性 如果这两个属性设置的和真实手机的不一样时，就会报错
48
49 // 横竖屏镜头自动调整
50 if (this.getResources().getConfiguration().orientation != Configuration.ORIENTATION_LANDSCAPE)
51 {
52 parameters.set("orientation", "portrait"); //
53 parameters.set("rotation", 90); // 镜头角度转90度（默认摄像头是横拍）
54 mCamera.setDisplayOrientation(90); // 在2.2以上可以使用
55 } else// 如果是横屏
56 {
57 parameters.set("orientation", "landscape"); //
58 mCamera.setDisplayOrientation(0); // 在2.2以上可以使用
59 }
60
61 /* 视频流编码处理 */
62 //添加对视频流处理函数
63
64
65 // 设定配置参数并开启预览
66 mCamera.setParameters(parameters); // 将Camera.Parameters设定予Camera
67 mCamera.startPreview(); // 打开预览画面
68 bIfPreview = true;
69
70 // 【调试】设置后的图片大小和预览大小以及帧率
71 Camera.Size csize = mCamera.getParameters().getPreviewSize();
72 mPreviewHeight = csize.height; //
73 mPreviewWidth = csize.width;
74 Log.i(TAG+"initCamera", "after setting, previewSize:width: " + csize.width + " height: " + csize.height);
75 csize = mCamera.getParameters().getPictureSize();
76 Log.i(TAG+"initCamera", "after setting, pictruesize:width: " + csize.width + " height: " + csize.height);
77 Log.i(TAG+"initCamera", "after setting, previewformate is " + mCamera.getParameters().getPreviewFormat());
78 Log.i(TAG+"initCamera", "after setting, previewframetate is " + mCamera.getParameters().getPreviewFrameRate());
79 } catch (Exception e)
80 {
81 e.printStackTrace();
82 }
83 }
84 }
说明1： 在/* 视频流编码处理 */ 中通过setPreviewCallback添加对视频流进行处理，如
mCamera.setPreviewCallback(new encoderVideo(mCamera.getParameters().getPreviewSize().width,
mCamera.getParameters().getPreviewSize().height,(ImageView) findViewById(R.id.ImageView2)));//①原生yuv420sp视频存储方式
mCamera.setPreviewCallback(new encoderH264(mCamera.getParameters().getPreviewSize().width,
mCamera.getParameters().getPreviewSize().height)); //②x264编码方式
mCamera.setPreviewCallback(mJpegPreviewCallback); //③JPEG压缩方式
说明2： 当然也可以不在主Acitivity中实现SurfaceHolder.Callback接口，而是在①的initSurfaceView中的addCallback函数，修改为
mSurfaceHolder.addCallback(new MyCallback); 再在这函数中实现上述三个回调函数
③视频帧回调接口
1 // 【获取视频预览帧的接口】
2 mJpegPreviewCallback = new Camera.PreviewCallback()
3 {
4 @Override
5 public void onPreviewFrame(byte[] data, Camera camera)
6 {
7 //传递进来的data,默认是YUV420SP的
8 // TODO Auto-generated method stub
9 try
10 {
11 Log.i(TAG, "going into onPreviewFrame");
12 //mYUV420sp = data; // 获取原生的YUV420SP数据
13 YUVIMGLEN = data.length;
14
15 // 拷贝原生yuv420sp数据
16 mYuvBufferlock.acquire();
17 System.arraycopy(data, 0, mYUV420SPSendBuffer, 0, data.length);
18 //System.arraycopy(data, 0, mWrtieBuffer, 0, data.length);
19 mYuvBufferlock.release();
20
21 // 开启编码线程，如开启PEG编码方式线程
22 mSendThread1.start();
23
24 } catch (Exception e)
25 {
26 Log.v("System.out", e.toString());
27 }// endtry
28 }// endonPriview
29 };转自：http://blog.csdn.net/yanzi1225627/article/details/8605061
很多时候，android摄像头模块不仅预览，拍照这么简单，而是需要在预览视频的时候，能够做出一些检测，比如最常见的人脸检测。在未按下拍照按钮前，就检测出人脸然后矩形框标示出来，再按拍照。那么如何获得预览帧视频么？
只需要在Activity里继承PreviewCallback这个接口就行了。示例如下：
public class RectPhoto extends Activity implements SurfaceHolder.Callback, PreviewCallback{}。（注意这个SurfaceHolder.Callback是用来预览摄像头视频，参见我的前贴）。
继承这个方法后，会自动重载这个函数：public void onPreviewFrame(byte[] data, Camera camera) {}这个函数里的data就是实时预览帧视频。一旦程序调用PreviewCallback接口，就会自动调用onPreviewFrame这个函数。调用PreviewCallback的方法有三种，可以参考这里，总共有三种方式调用这个回调。所谓回调就是当条件满足时，自动触发调用这个函数。分别是：.setPreviewCallback, setOneShotPreviewCallback, setPreviewCallbackWithBuffer, 我一般是使用第二种方式。
这里解释下，如果Activity继承了PreviewCallback这个接口，只需 Camera.setOneShotPreviewCallback(this);就可以了。程序会自动调用主类Activity里的onPreviewFrame函数。如果Camera.setOneShotPreviewCallback（）这个函数是在主类Activity里的内部类如class A里面，里面的参数应写为Camera.setOneShotPreviewCallback（YourActivity.this）。当然这里，也可以定义一个变量，如Camera.PreviewCallback mPreviewCallback,在调用的时候用Camera.setOneShotPreviewCallback（mPreviewCallback）来完成。相信很多人都熟悉这点，就不罗嗦了。
按理说只要在onPreviewFrame（）这个函数里写你的处理程序就可以了。当通常不这么做，因为处理实时预览帧视频的算法可能比较复杂，这就需要借助AsyncTask开启一个线程在后台处理数据。这里假设我们定义一个FaceTask来进行人脸检测，可以这样写：
/*自定义的FaceTask类，开启一个线程分析数据*/
private class FaceTask extends AsyncTask<Void, Void, Void>{
private byte[] mData;
//构造函数
PalmTask(byte[] data){
this.mData = data;
}
@Override
protected Void doInBackground(Void... params) {
// TODO Auto-generated method stub
Size size = myCamera.getParameters().getPreviewSize(); //获取预览大小
final int w = size.width; //宽度
final int h = size.height;
final YuvImage image = new YuvImage(mData, ImageFormat.NV21, w, h, null);
ByteArrayOutputStream os = new ByteArrayOutputStream(mData.length);
if(!image.compressToJpeg(new Rect(0, 0, w, h), 100, os)){
return null;
}
byte[] tmp = os.toByteArray();
Bitmap bmp = BitmapFactory.decodeByteArray(tmp, 0,tmp.length);
doSomethingNeeded(bmp); //自己定义的实时分析预览帧视频的算法
return null;
}
}
注意上面的bmp就是Bitmap格式的实时预览帧数据。doSomethingNeeded(bmp) 就是你要对预览帧视频进行的处理，可以是检测人脸或其他，如分析有无火灾。或者是进行传输。 另外，这里是通过YuvImage和ImageFormat.NV21来解析数据的。在华为u9200上，android4.0.3的系统运行良好。不同手机上支持的格式可能有所不同。网上也有自己写算法进行转化的，需要的可以自己找，但这里如果支持这个格式就不用自己写转换算法了。
onPreviewFrame()里可以这样写：
/*获取预览帧视频*/
public void onPreviewFrame(byte[] data, Camera camera) {
// TODO Auto-generated method stub
if(null != mFaceTask){
switch(mFaceTask.getStatus()){
case RUNNING:
return;
case PENDING:
mFaceTask.cancel(false);
break;
}
}
mFaceTask = new PalmTask(data);
mFaceTask.execute((Void)null);
}
上面的mFaceTask是一个全局变量。通过onPreviewFrame，AsyncTask的综合应用，让复杂的处理算法执行在后台，也就是doInBackground这里，是不是比较绿色？
接下来就是什么时候触发onPreviewFrame()这个函数里，可以是按一个按键触发一次，就在按键的监听里写上 myCamera.setOneShotPreviewCallback(RectPhoto.this);便会自动触发一次。有人说想先聚焦，然后再分析预览帧。就在onAutofocus里的回调写。如下：
//自动聚焦变量回调
myAutoFocusCallback = new AutoFocusCallback() {
public void onAutoFocus(boolean success, Camera camera) {
// TODO Auto-generated method stub
if(success)//success表示对焦成功
{
Log.i(tag, "myAutoFocusCallback: success...");
myCamera.setOneShotPreviewCallback(RectPhoto.this);
}
else
{
//未对焦成功
Log.i(tag, "myAutoFocusCallback: 失败了...");
//这里也可以加上myCamera.autoFocus(myAutoFocusCallback)，如果聚焦失败就再次启动聚焦。
}
}
};
大多数时候，希望程序自动每隔多长时间，自动进行一次检测预览帧。这也好办，实施如下：
[java] view plaincopy
<span xmlns="http://www.w3.org/1999/xhtml" style=""> class ScanThread implements Runnable{
public void run() {
// TODO Auto-generated method stub
while(!Thread.currentThread().isInterrupted()){
try {
if(null != myCamera && isPreview)
{
//myCamera.autoFocus(myAutoFocusCallback);
myCamera.setOneShotPreviewCallback(RectPhoto.this);
Log.i(tag, "setOneShotPreview...");
}
Thread.sleep(1500);
} catch (InterruptedException e) {
// TODO Auto-generated catch block
e.printStackTrace();
Thread.currentThread().interrupt();
}
}
}
}</span>
在onCreate里new Thread(new ScanThread()).start()开启扫描线程。如果想手动触发中止这种扫描活动，可以在ScanThread里的while循环里设置标志位，具体可看我以前的博文。
最后提醒的是，如果程序中加入了previewCallback，在surfaceDestroy释放camera的时候，最好执行myCamera.setOneShotPreviewCallback(null); 或者myCamera.setPreviewCallback(null);中止这种回调，然后再释放camera更安全。否则可能会报错。
