细说Android框架设计三剑客MVC、MVP和MVVM

标签：

Android

最近几年的移动端开发越来越火，功能越来越强大，处理业务越来越复杂，因此对系统扩展性的要求越来越高。而为了更好地进行移动端架构设计，我们最常用的就是MVC和MVP，今天本篇博客就和大家一起聊一聊这两种框架设计。

MVC框架

MVC的定义

MVC (Model-View-Controller)：M是指逻辑模型，V是指视图模型，C则是控制器。使用MVC的目的是将M和V的实现代码分离，从而使同一个程序可以使用不同的表现形式，而C存在的目的则是确保M和V的同步，一旦M改变，V应该同步更新，这与《设计模式》中的观察者模式是完全一样。

为何用MVC

从用户的角度出发，用户可以根据自己的需求，选择自己合适的浏览数据的方式。
从开发者的角度，MVC把应用程序的逻辑层与界面是完全分开的，这样，界面设计人员可以直接参与到界面开发，程序员就可以把精力放在逻辑层上。而不是像以前那样，设计人员把所有的材料交给开发人员，由开发人员来实现界面。

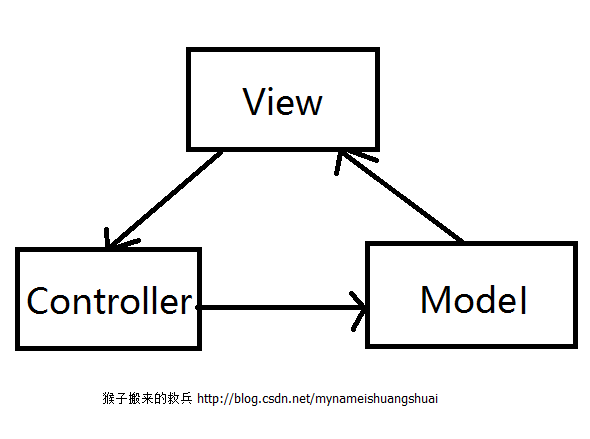

MVC的通信方式

首先，View发送命令到Controller，然后Controller处理完业务逻辑后让Model改变状态，最后由Model将新的数据发送到View，用户得到数据响应。

Android中的MVC

    1.视图层（View）：一般采用XML文件进行界面的描述，使用的时候可以非常方便的引入。
    2.控制层（Controller）：Android的控制层通常是在Acitvity中实现。
    3.模型层（Model）：对数据库的操作、对网络等的操作都应该在Model里面处理，当然对业务计算等操作也是必须放在的该层的。

MVP框架

MVP的定义

MVP (Model-View-Presenter)：MVP其实是由MVC演变而来的，其中的M依然是指逻辑模型，V依然是指视图模型，而P（中间桥梁）则代替了C成为了逻辑控制器的角色。

MVC和MVP到底有啥区别

区别就在于MVP中View并不直接使用Model，它们之间的通信是通过Presenter (MVC中的Controller)来进行的，所有的交互都发生在Presenter内部，而在MVC中View会直接从Model中读取数据而不是通过 Controller。我们知道在MVC里，View是可以直接访问Model的。从而，View里会包含Model信息，不可避免的还要包括一些业务逻辑。在MVC模型里，更关注的Model的不变，而同时有多个对Model的不同显示，即View。所以，在MVC模型里，Model不依赖于View，但是View是依赖于Model的。

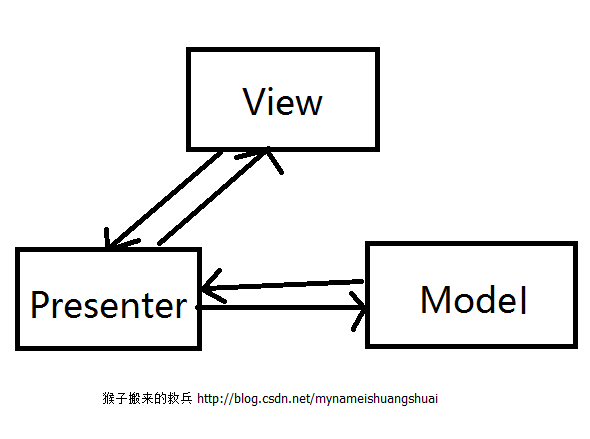

MVP的通信方式

首先MVP各部分之间的通信都是双向的，但是唯独View与Model之间是不发生联系的，二者之间的通信都是通过Presenter传递的。在MVP里，应用程序的逻辑主要在Presenter来实现，其中的View是很薄的一层。在这个过程中，View是很简单的，能够把信息显示清楚就可以了。在后面，根据需要再随便更改View，而对Presenter没有任何的影响了。如果要实现的UI比较复杂，而且相关的显示逻辑还跟Model有关系，就可以在View和Presenter之间放置一个Adapter。由这个 Adapter来访问Model和View，避免两者之间的关联。而同时，因为Adapter实现了View的接口，从而可以保证与Presenter之间接口的不变。这样就可以保证View和Presenter之间接口的简洁，又不失去UI的灵活性。在MVP模式里，View只应该有简单的Set/Get的方法，用户输入和设置界面显示的内容，除此就不应该有更多的内容，绝不容许直接访问Model–这就是与MVC很大的不同之处。

MVP的优缺点

以下内容来自百度百科

1、模型与视图完全分离，我们可以修改视图而不影响模型
2、可以更高效地使用模型，因为所有的交互都发生在一个地方——Presenter内部
3、我们可以将一个Presenter用于多个视图，而不需要改变Presenter的逻辑。这个特性非常的有用，因为视图的变化总是比模型的变化频繁。
4、如果我们把逻辑放在Presenter中，那么我们就可以脱离用户接口来测试这些逻辑（单元测试）

由于对视图的渲染放在了Presenter中，所以视图和Presenter的交互会过于频繁。还有一点需要明白，如果Presenter过多地渲染了视图，往往会使得它与特定的视图的联系过于紧密。一旦视图需要变更，那么Presenter也需要变更了。

MVVM框架

MVVM的定义

MVVM(Model-View-ViewModel)：MVVM和MVP的区别其实不大，只不过是把presenter层换成了ViewModel层，再有就是View层和ViewModel层是相互绑定的关系，当我们更新ViewModel层的数据的时候，View层会相应的更新UI。

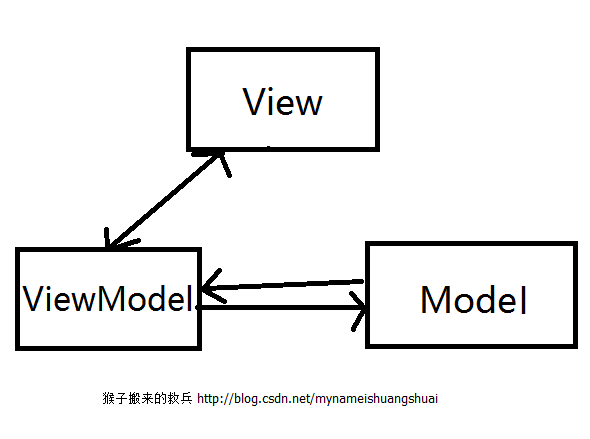

MVVM的通信方式

MVVM它采用的是数据绑定（data-binding）方式，而且是双向绑定：View绑定到ViewModel，然后执行一些命令在向它请求一个动作。而反过来，ViewModel跟Model通讯，告诉它更新来响应UI。

MVVM优点

以下内容来自百度百科
MVVM模式和MVC模式一样，主要目的是分离视图（View）和模型（Model），有几大优点

低耦合。视图（View）可以独立于Model变化和修改，一个ViewModel可以绑定到不同的”View”上，当View变化的时候Model可以不变，当Model变化的时候View也可以不变。
可重用性。你可以把一些视图逻辑放在一个ViewModel里面，让很多view重用这段视图逻辑。
独立开发。开发人员可以专注于业务逻辑和数据的开发（ViewModel），设计人员可以专注于页面设计。
可测试。界面素来是比较难于测试的，而现在测试可以针对ViewModel来写。

MVP案例实践

下面我选取MVP框架作为主要案例，给大家讲解如何将一个普通项目改造成MVP框架模式的项目，帮助大家理解MVP框架模式的意义。

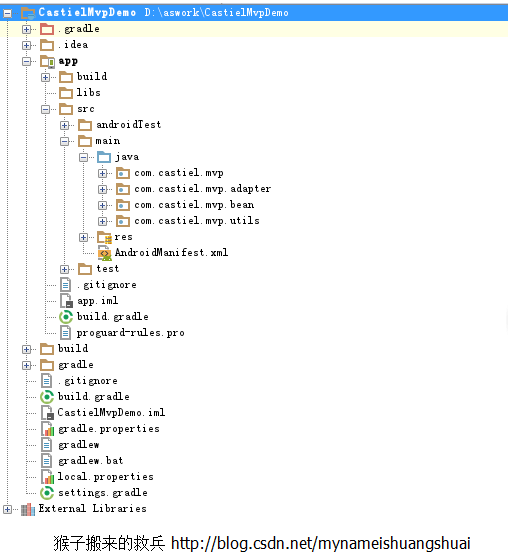

传统项目结构

该项目中我们定义了一个学生信息列表，用来显示图片和文字；项目源码如下：

MainActivity.java

/**
 * 功能：MainActivity 用列表形式实现
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class MainActivity extends AppCompatActivity implements IStudentView{

    ListView myList;    @Override
    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        myList = (ListView) findViewById(R.id.my_list);
        myList.setAdapter(new StudentAdapter(MainActivity.this));
    }
}1234567891011121314151617

StudentAdapter.java

/**
 * 功能：StudentAdapter
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class StudentAdapter extends BaseAdapter {

    private LayoutInflater myInflater;    private List<Student> data;    public StudentAdapter(Context context, List<Student> data) {
        myInflater = LayoutInflater.from(context);        this.data = data;
    }    @Override
    public int getCount() {        return DataUtils.stuSize();
    }    @Override
    public Object getItem(int position) {        return DataUtils.get(position);
    }    @Override
    public long getItemId(int position) {        return position;
    }    @Override
    public View getView(int position, View convertView, ViewGroup parent) {
        View stuView = myInflater.inflate(R.layout.stu_item, null);
        Student student = DataUtils.get(position);
        ImageView imgStu = (ImageView) stuView.findViewById(R.id.img_stu);
        imgStu.setImageResource(student.getStuImg());
        TextView tvStu = (TextView) stuView.findViewById(R.id.tv_name);
        tvStu.setText(student.getName());        return stuView;
    }

}12345678910111213141516171819202122232425262728293031323334353637383940414243

DataUtils.java

/**
 * 功能：初始化数据工具类
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class DataUtils {

    public final static List<Student> stuData = new ArrayList<Student>();    public static Student get(int i){        return stuData.get(i);
    }    public static int stuSize(){        return stuData.size();
    }    static {
        stuData.add(new Student("张三",R.mipmap.ic_launcher));
        stuData.add(new Student("李四",R.mipmap.ic_launcher));
        stuData.add(new Student("王五",R.mipmap.ic_launcher));
        stuData.add(new Student("赵六",R.mipmap.ic_launcher));
        stuData.add(new Student("陈七",R.mipmap.ic_launcher));
        stuData.add(new Student("孙八",R.mipmap.ic_launcher));
        stuData.add(new Student("猴子搬来的救兵",R.mipmap.ic_launcher));

    }
}1234567891011121314151617181920212223242526272829

Student.java

/**
 * 功能：学生Bean
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class Student {

    private String name;    private int stuImg;    public Student() {
    }    public Student(String name, int stuImg) {        this.name = name;        this.stuImg = stuImg;
    }    public String getName() {        return name;
    }    public void setName(String name) {        this.name = name;
    }    public int getStuImg() {        return stuImg;
    }    public void setStuImg(int stuImg) {        this.stuImg = stuImg;
    }

}123456789101112131415161718192021222324252627282930313233343536

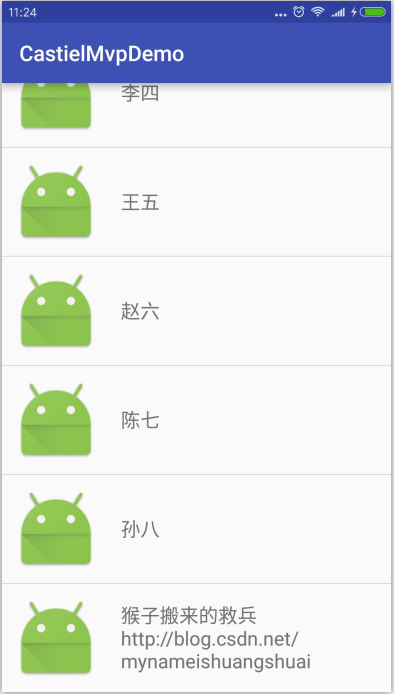

项目运行结果:

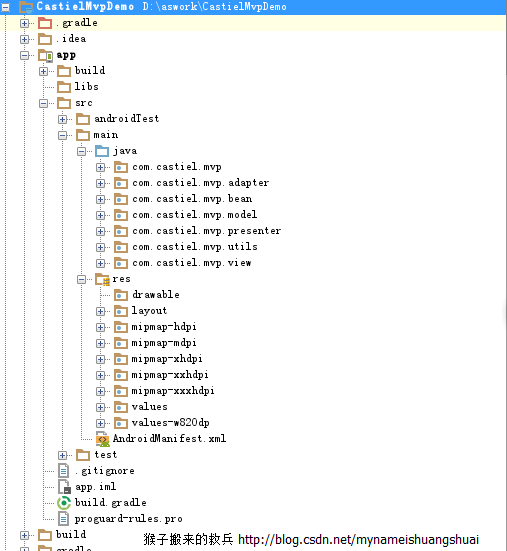

MVP改造结构

改造后的项目，我们增加了三大模块，分别是：

Model包负责处理数据
View包负责显示处理
Presenter包是中间桥梁，负责Model和View的交互

通过MVP框架实现数据适配

定义Model层接口

public interface IStudentModel {    // 加载数据
    void loadStudent(StudentOnLoadListener listener);    interface StudentOnLoadListener{       void onComplete(List<Student> students);
    }
}1234567

定义View层接口

public interface IStudentView {    // 显示进度
    void showLoading();    // 显示学生
    void showStudents(List<Student> students);
}123456

添加Model层

/**
 * 功能：StudentModel 第一次数据处理
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/13 0013
 */public class StudentModelImplOne implements IStudentModel {
    @Override
    public void loadStudent(StudentOnLoadListener listener) {
        Log.i("castiel","执行了StudentModelImplOne数据加载");        //模拟Json数据
        List<Student> jsonStu1 = new ArrayList<Student>();
        jsonStu1.add(new Student("张三11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("李四11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("王五11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("赵六11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("陈七11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("孙八11", R.mipmap.ic_launcher));
        jsonStu1.add(new Student("猴子搬来的救兵11http://blog.csdn.net/mynameishuangshuai", R.mipmap.ic_launcher));        // 通过回调方式传递数据
        if (listener != null) {
            listener.onComplete(jsonStu1);
        }
    }
}12345678910111213141516171819202122232425

添加Presenter层

public class StudentPresenterOne {    // Model
   IStudentModel mStudentModel = new StudentModelImplOne();    // View
    IStudentView mStudentView;    // 初始化View
    public StudentPresenterOne(IStudentView mStudentView) {        this.mStudentView = mStudentView;
    }    public void fetch(){
        mStudentView.showLoading();// 显示进度
        // Model获取数据
        if (mStudentModel != null){
            mStudentModel.loadStudent(new IStudentModel.StudentOnLoadListener() {
                @Override                public void onComplete(List<Student> students) {                    // 得到数据后给View显示数据
                    mStudentView.showStudents(students);
                }
            });
        }
    }
}1234567891011121314151617181920212223

执行操作

/**
 * 功能：MainActivity 用列表形式实现
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class MainActivity extends AppCompatActivity implements IStudentView{

    ListView myList;    @Override
    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        myList = (ListView) findViewById(R.id.my_list);        new StudentPresenterOne(this).fetch();
    }    @Override
    public void showLoading() {
        Toast.makeText(this, "正在加载数据中……", Toast.LENGTH_SHORT).show();
    }    @Override
    public void showStudents(List<Student> students) {        // 负责显示
        myList.setAdapter(new StudentAdapter(MainActivity.this,students));
    }
}12345678910111213141516171819202122232425262728

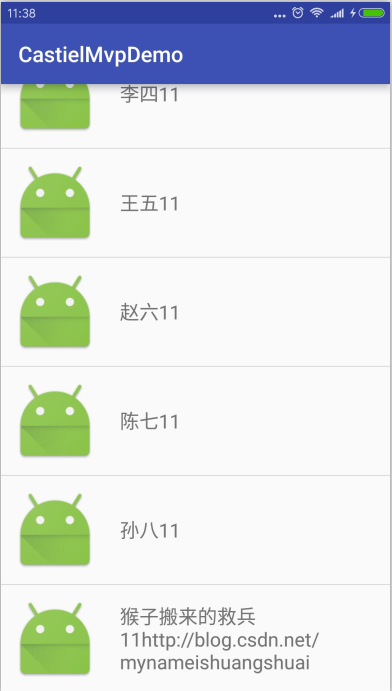

显示结果

通过MVP框架实现View改变

实现新的Model层

public class StudentModelImplTwo implements IStudentModel {
    @Override
    public void loadStudent(StudentOnLoadListener listener) {

        Log.i("castiel","执行了StudentModelImplTwo数据加载");        // 模拟网络加载延时数据
        SystemClock.sleep(1000);        //模拟Json数据
        List<Student> jsonStu2 = new ArrayList<Student>();
        jsonStu2.add(new Student("张三22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("李四22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("王五22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("赵六22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("陈七22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("孙八22", R.mipmap.ic_launcher));
        jsonStu2.add(new Student("猴子搬来的救兵22http://blog.csdn.net/mynameishuangshuai", R.mipmap.ic_launcher));        // 通过回调方式传递数据
        if (listener != null) {
            listener.onComplete(jsonStu2);
        }
    }
}123456789101112131415161718192021222324

实现新的Presenter层

public class StudentPresenterTwo {    // Model
    IStudentModel mStudentModel = new StudentModelImplTwo();    // View
    IStudentView mStudentView;    // 初始化View
    public StudentPresenterTwo(IStudentView mStudentView) {        this.mStudentView = mStudentView;
    }    public void fetch(){
        mStudentView.showLoading();// 显示进度
        // Model获取数据
        if (mStudentModel != null){
            mStudentModel.loadStudent(new IStudentModel.StudentOnLoadListener() {
                @Override                public void onComplete(List<Student> students) {                    // 得到数据后给View显示数据
                    mStudentView.showStudents(students);
                }
            });
        }
    }
}123456789101112131415161718192021222324

添加新的Activity，改变列表布局为网格布局

/**
 * 功能：TwoActivity 用网格形式实现
 * 作者：猴子搬来的救兵
 * 博客地址：http://blog.csdn.net/mynameishuangshuai
 * 日期：2016/10/01
 */public class TwoActivity extends AppCompatActivity implements IStudentView{

    GridView myGrid;    @Override
    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_two);
        myGrid = (GridView) findViewById(R.id.my_grid);        new StudentPresenterTwo(this).fetch();
    }    @Override
    public void showLoading() {
        Toast.makeText(this, "正在加载数据中……", Toast.LENGTH_SHORT).show();
    }    @Override
    public void showStudents(List<Student> students) {        // 负责显示
        myGrid.setAdapter(new StudentGridAdapter(TwoActivity.this,students));
    }
}12345678910111213141516171819202122232425262728

新的Adapter

public class StudentGridAdapter extends BaseAdapter {

    private LayoutInflater myInflater;    private List<Student> data;    public StudentGridAdapter(Context context, List<Student> data) {
        myInflater = LayoutInflater.from(context);        this.data = data;
    }    @Override
    public int getCount() {        return data.size();
    }    @Override
    public Object getItem(int position) {        return data.get(position);
    }    @Override
    public long getItemId(int position) {        return position;
    }    @Override
    public View getView(int position, View convertView, ViewGroup parent) {
        View stuView = myInflater.inflate(R.layout.stu_item, null);
        Student student = data.get(position);
        ImageView imgStu = (ImageView) stuView.findViewById(R.id.img_stu);
        imgStu.setImageResource(student.getStuImg());
        TextView tvStu = (TextView) stuView.findViewById(R.id.tv_name);
        tvStu.setText(student.getName());        return stuView;
    }

}12345678910111213141516171819202122232425262728293031323334353637

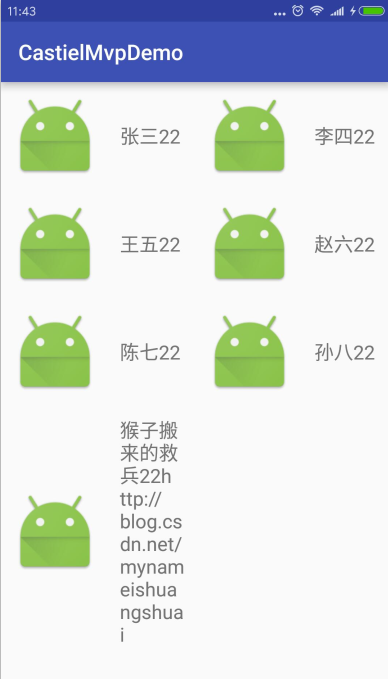

执行结果
