OSI七层模型知识梳理

• 一.七层模型图解：

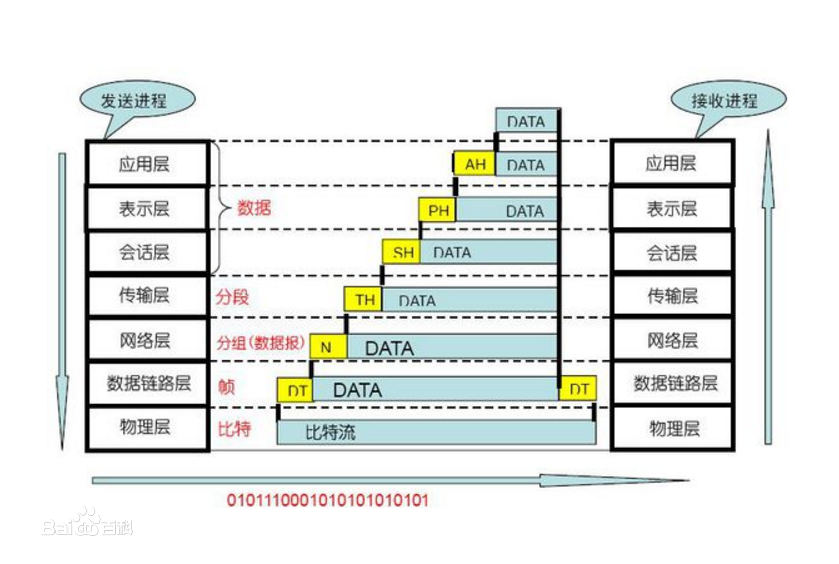

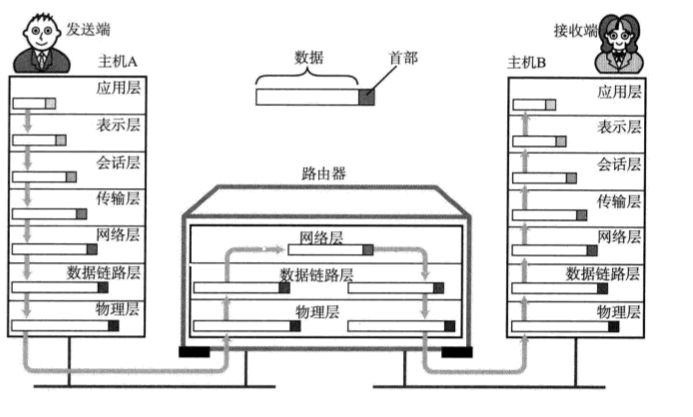

• 二.七层模型工作图解：

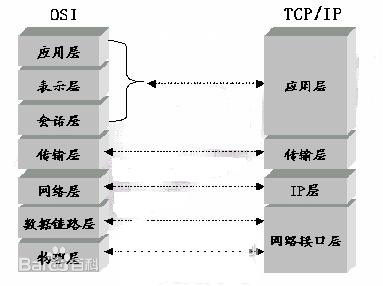

• 三.osi对对tcp/ip图解：


-----扩展补充：
功能：OSI 七层模型通过七个层次化的结构模型使不同的系统不同的网络之间实现可靠的通讯。
7.应用层
网络服务与最终用户的一个接口。
协议有：HTTP FTP TFTP SMTP SNMP DNS TELNET HTTPS POP3 DHCP
6.表示层
数据的表示、安全、压缩。（在五层模型里面已经合并到了应用层）
格式有，JPEG、ASCll、DECOIC、加密格式等
5.会话层
建立、管理、终止会话。（在五层模型里面已经合并到了应用层）
对应主机进程，指本地主机与远程主机正在进行的会话
4.传输层
定义传输数据的协议端口号，以及流控和差错校验。
协议有：TCP UDP，数据包一旦离开网卡即进入网络传输层
3.网络层
进行逻辑地址寻址，实现不同网络之间的路径选择。
协议有：ICMP IGMP IP（IPV4 IPV6） ARP RARP
2.数据链路层
建立逻辑连接、进行硬件地址寻址、差错校验2 等功能。（由底层网络定义协议）
将比特组合成字节进而组合成帧，用MAC地址访问介质，错误发现但不能纠正。
1.物理层
建立、维护、断开物理连接。（由底层网络定义协议）
TCP/IP 层级模型结构，应用层之间的协议通过逐级调用传输层（Transport layer）、网络层（Network Layer）和物理数据链路层（Physical Data Link）而可以实现应用层的应用程序通信互联。
文章参考来源：
https://www.zhihu.com/question/24002080/answer/150830722
https://www.jianshu.com/p/69fe871c2d0e
百度百科 词条 osi七层模型
