Struts2框架 的核心原理（图示浅析）

Struts2框架的核心原理图示浅析和配置文件作用

Mvc是java开发的核心策略。M-model（模型层），V-view（视图层，表示层），c-controller（控制层逻辑层）。

Inbernate封装的是持久层M的框架。

Struts2封装的就是控制层C的框架。

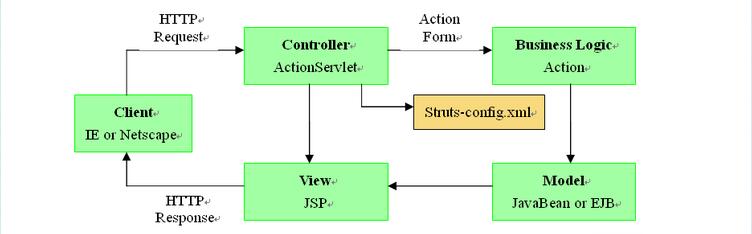

下图可以看到Struts2在mvc结构中的作用。

简单理解，就是控制层Struts.xml接受表现层xx.jsp文件的请求，调用相应的模型层实体类xx.java。然后再把实体类得到的信息返回，通过另一个xx.jsp文件展现出来。

下面的是专业的说法。

控制：如图大家可以看到有一个XML文件Struts-config.xml，一般写为Struts.xml。与之相关联的是Controller。
承担MVC中Controller角色的是一个Servlet，叫ActionServlet。ActionServlet是一个通用的控制组件。这个控制组件提供了处理所有发送到Struts的HTTP请求的入口点。它截取和分发这些请求到相应的动作类（这些动作类都是Action类的子类）。另外控制组件也负责用相应的请求参数填充 Action From（通常称之为FromBean）,并传给动作类（通常称之为ActionBean）。动作类实现核心商业逻辑，Struts.xml它可以称作为Struts神经中枢。控制了整个实现的流程。 Struts2是serclet的强化加强，所以可能才 ActionServlet就框架实现流程控制的核心。
       视图：主要由JSP生成页面完成视图，Struts提供丰富的JSP 标签库： Html，Bean，Logic，Template等，这有利于分开在Struts中。
ActionServlet可以接受jsp的请求，并且它可以访问java bean 或调用EJB。最后动作类把控制权传给后续的JSP 文件，后者生成视图。所有这些控制逻辑利用Struts.xml文件来配置。表现逻辑和程序逻辑。
       模型：模型以一个或多个java bean的形式存在。这些bean分为三类：Action Form、Action、JavaBean or EJB。Action Form通常称之为FormBean，封装了来自于Client的用户请求信息，如表单信息。Action通常称之为ActionBean，获取从ActionSevlet传来的FormBean，取出FormBean中的相关信息，并做出相关的处理，一般是调用Java Bean或EJB等。
       流程：在Struts中，用户的请求一般以.do作为请求服务名，所有的.do请求均被指向ActionSevlet，ActionSevlet根据Struts.xml中的配置信息，将用户请求封装成一个指定名称的FormBean，并将此FormBean传至指定名称的ActionBean，由ActionBean完成相应的业务操作，如文件操作，数据库操作等。每一个*.do均有对应的FormBean名称和ActionBean名称，这些在Struts-config.xml中配置。
       核心：Struts的核心是ActionSevlet，ActionSevlet的核心是Struts.xml。
核心是Struts.xml。那么他是如何实现mvc的中专控制呢。

<package name="wwfy" extends="struts-default" namespace="/user">
<action name="login" class="wwfy.action.LoginAction">
<result>/success.jsp</result>
</action>
</package>

核心就是action。明白它的配置要先明白url。Url=http://localhost:8080/+项目名+namespace（一般的只需要/）+name(action中的name，其实后面有个后缀action，记得不是jsp或者html。一般省略。)
下面就是核心配置了。
Name对接请求的jsp页面。将获得的信息发送给相对应的javaben。然后调用这个javaben的相对应方法返回不同的常量值，默认是success。然后result接收，默认的是name=success。可以省略。回到success.jsp表现层。当然也可以是其他参数，比如input。就回到input对应的页面表现层。
所以result可以有多个，不过action只定义了五个常量值。就好像switch 中的case。

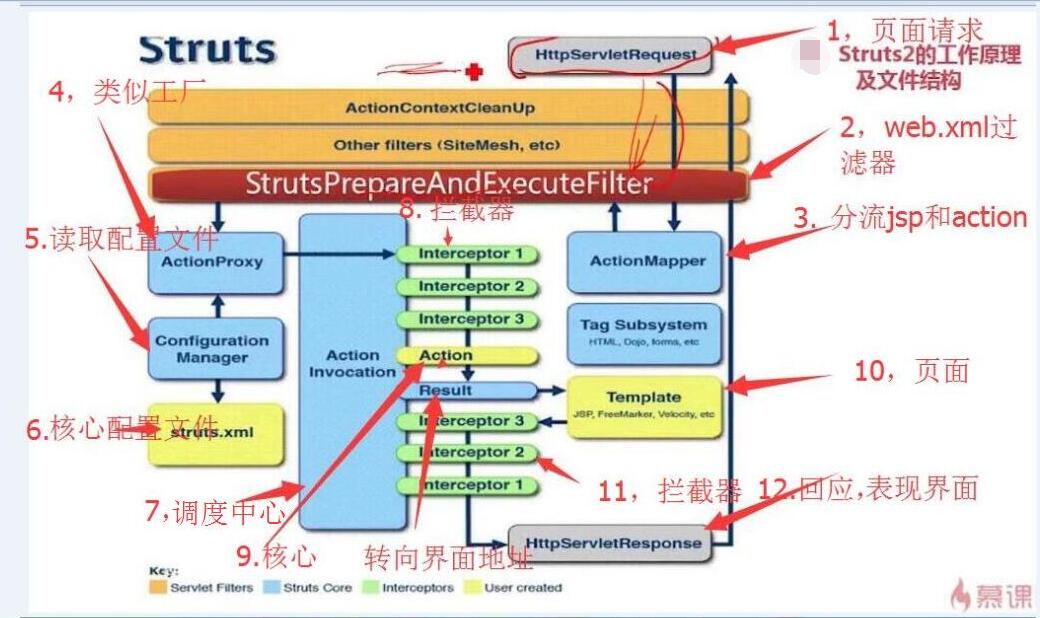

明白了Struts2在mvc中的担当，下面就详细解析Struts2本身内部的运行的原理，其实核心还是Struts.xml。如图。

Struts2PrepareAndExcuteFilter

1、 客户端初始化一个指向Servlet容器（例如Tomcat）的请求
2、 加载web.xml.读取过滤器信息。可以是多个。这个请求经过一系列的过滤器（Filter）（这些过滤器中有一个叫做ActionContextCleanUp的可选过滤器，这个过滤器对于Struts2和其他框架的集成很有帮助，例如：SiteMesh Plugin）
接着Struts2PrepareAndExcuteFilter过滤器，其实这是两个过滤器。淘汰的半本是
FilterDispatcher过滤器。
3、询问ActionMapper来决定这个请是否需要调用某个Action 。action可有多个。
4、 如果ActionMapper决定需要调用某个Action，ActionContextCleanUp把请求的处理交给ActionProxy ，好似一个前期准备核心。
5 ActionProxy通过Configuration Manager询问框架的配置文件，找到需要调用的Action类 。
6、核心配置文件。
7 、ActionProxy根据配置文件的反馈结果创建一个ActionInvocation的实例。就好像调度action ，result等元素的中心。
8、 拦截器。ActionInvocation实例使用命名模式来调用，在调用Action的过程前后，涉及到相关拦截器（Intercepter）的调用。 多个拦截器组成拦截器栈。依次通过。
9 、一旦Action执行完毕，ActionInvocation负责根据struts.xml中的配置找到对应的返回结果。返回结果通常是success（但不总是，也可 能是另外的一个Action链）一个需要被表示的JSP或者FreeMarker的模版。在表示的过程中可以使用Struts2 框架中继承的标签。在这个过程中需要涉及到ActionMapper
10 、页面，这个页面还没有呈递给浏览器。
11 、页面再次一次倒着通过拦截器，原来是123，现在是321。
12、回应页面，这次的页面才会被人看到。
总结；从1的请求到9action的中转直到最后12的回应。这就是一个完整请求回应会话。

ps：在上述过程中所有的对象（Action，Results，Interceptors，等）都是通过ObjectFactory来创建的。
